工业产线配套卡比纳操作工位结构设计

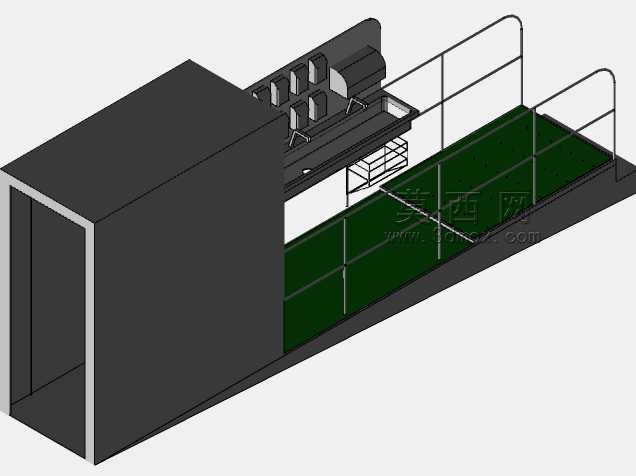

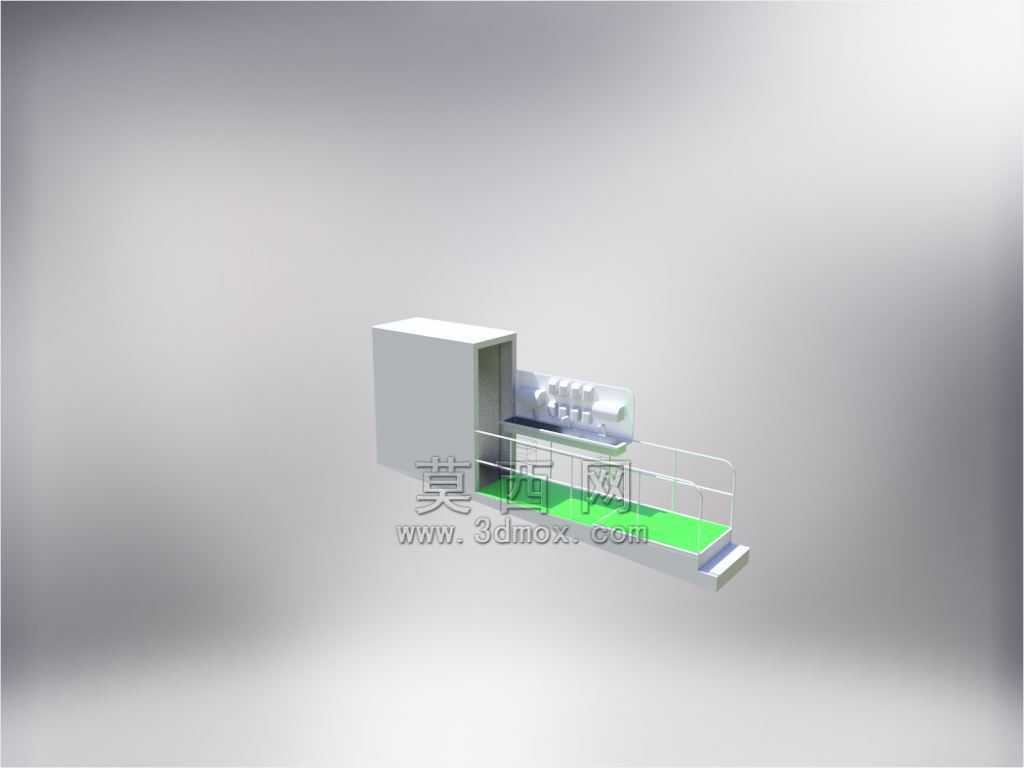

　　这套卡比纳工位结构的设计，最初是针对中小型零部件装配、检测工序的作业需求展开的，在离散制造的机加工、电子元器件组装、小型机电产品调试车间里，这类工位是衔接前后工序流转的核心作业单元，区别于流水线的连续输送模式，它承担的是单工序内的定点作业、工件暂存、工装收纳功能，适配小批量多品种的柔性生产场景，不需要匹配固定节拍的输送线，可独立布置也可多组拼接成作业单元组。从结构布局来看，左侧的封闭柜体采用一体式钣金焊接框架，内部预留了三层可调式安装层板的安装位，可根据作业需求放置工控主机、检测仪器、工装夹具收纳盒，柜体底部预留了100mm的调平地脚安装空间，可适应车间地面±15mm的平整度误差，柜体开口朝向作业侧，边缘做了20mm的折边强化处理，避免长期开关柜门出现形变，柜体的整体宽度控制在800mm，深度600mm，高度1200mm，这个尺寸边界是经过多轮现场验证的，既不会占用过多车间通道空间，也能满足常规工业设备的放置尺寸需求，不会出现设备放不进柜体的情况。紧邻柜体的作业区域设置了高度为200mm的绿色防滑作业平台，平台表面采用花纹钢板材质，摩擦系数不低于0.6，避免作业人员站立时滑倒，平台边缘设置了高度1100mm的安全护栏，护栏横杆采用直径30mm的圆管焊接，竖杆间距控制在100mm以内，符合工业作业平台的安全防护规范，防止人员从平台侧方跌落，平台朝向通道的一侧设置了两级踏步，踏步高度100mm，宽度300mm，踏步表面同样做防滑处理，

　　适配不同身高的作业人员上下平台。作业区的核心安装位预留了多组安装孔位，孔位按照100mm的模数排布，可适配不同规格的工装夹具、检测探头、小型压装组件的安装，不需要二次打孔加工，降低现场安装的调整工作量，平台下方预留了走线槽的安装空间，强电、弱电线路可分槽布置，避免线路干扰，同时也防止作业过程中踩踏线路造成绝缘层破损。在设计过程中，特意将柜体与作业平台做了一体化连接设计，两者之间采用螺栓拼接而非满焊，方便后期根据产线调整需求拆分移位，拼接处设置了定位销，重新组装时不需要反复校准位置，单次移位重组的时间可控制在2小时以内，远快于传统焊接式工位的调整效率。考虑到车间内的物料转运需求，平台的侧边预留了物料盒挂装的导轨，

　　可挂装不同规格的零件收纳盒，作业时常用的螺丝、小零件可直接放在手边，减少转身取件的动作浪费，提升单工序的作业效率。护栏的顶部预留了附件安装槽，可安装作业指导书看板、照明灯具、气动接头三联件等附属设施，不需要额外在护栏上钻孔，避免破坏护栏的防腐涂层。整个结构的外表面采用静电喷塑处理，涂层厚度控制在60-80μm，可适应车间内的切削液飞溅、轻微粉尘环境，长期使用不会出现涂层脱落、锈蚀的问题，柜体的柜门采用暗藏式铰链，外部没有突出的五金件，避免人员走动时磕碰受伤，柜门配备了通用型工业柜锁，可适配车间统一的钥匙管理体系，不需要额外配备多套钥匙。从安装边界来看，整套结构的总长度为2200mm，总宽度1000mm，作业面高度为750mm，

　　符合国内成年人站立作业的舒适高度区间，作业人员站立时手臂自然下垂的操作范围刚好覆盖核心作业区，不需要过度前倾或者抬臂，降低长期作业的疲劳度。平台的承重设计按照每平方米200kg的标准核算，可同时容纳两名作业人员操作，也可放置重量不超过100kg的待加工工件，不会出现平台形变、下沉的问题。在实际应用场景中，这类工位可布置在机加工车间的工序末端，作为零件初检工位使用，也可布置在装配车间作为组件预装工位，还可搭配检测仪器作为成品出厂检测工位使用，适配性较强，不需要针对特定行业做大幅结构修改，只需要调整核心作业区的安装孔位即可适配不同的作业需求。设计时也充分考虑了运输便利性，整个结构拆分为柜体、平台框架、护栏、踏步四个大部件，每个部件的重量不超过50kg，两名作业人员即可完成搬运，不需要动用叉车等重型转运设备，适合在多层厂房、通道狭窄的老旧车间内安装布置。
