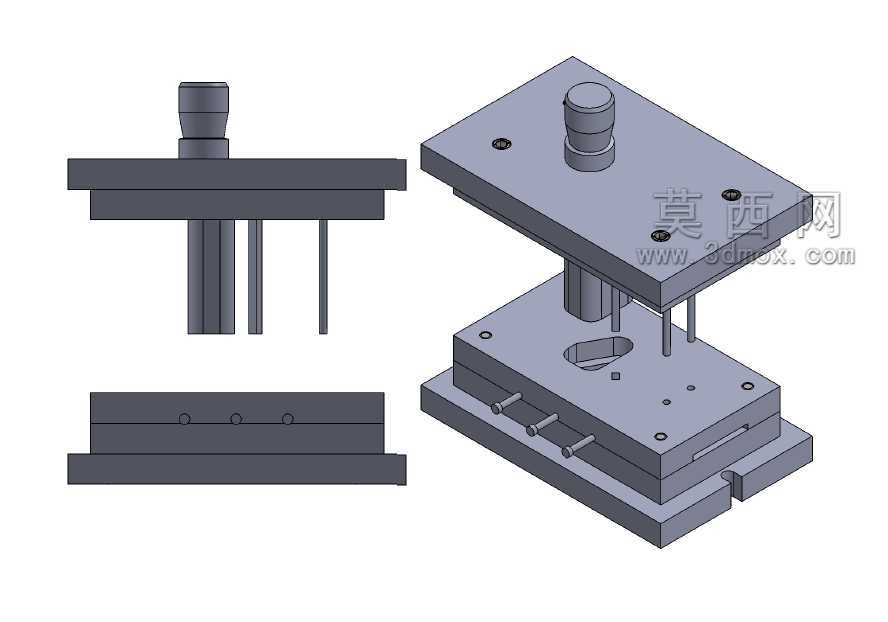

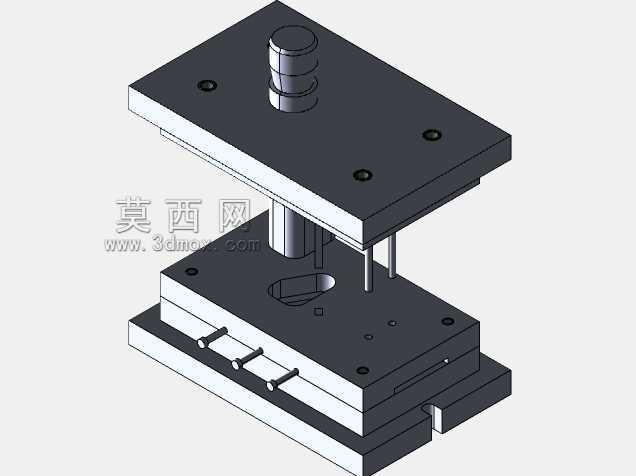

金属板材渐进式冲压级进模结构

　　这套级进模结构主要面向中小尺寸金属薄板零件的连续冲压生产场景，在消费电子五金件、家电金属结构件、小型汽车冲压配件的批量加工产线中应用广泛，能够在单台压力机的单次行程内完成多道冲压工序的连续加工，省去了多台单工序模之间的工件转运、定位装夹环节，大幅提升薄板类冲压件的生产效率与加工一致性。从实际生产用途来看，该模具适配常规开式机械压力机的安装接口，可完成条料的冲孔、落料、浅成型等多工位连续加工，条料沿模具送料方向依次经过各加工工位，配合自动送料机构即可实现无人化连续冲压作业，相比传统单工序冲模，能够将单零件加工的工序周转时间压缩七成以上，同时避免多次装夹带来的定位误差，成品零件的形位公差精度可稳定保持在IT10级以内，

　　适合月产能十万件以上的批量冲压生产场景。在功能特性设计上，该模具采用标准后侧导柱模架结构，上下模座选用45号钢调质处理，保证长期冲压作业下的模架刚性与抗变形能力，导柱导套配合间隙控制在0.01mm以内，确保上下模合模时的对中精度，避免凸凹模啃模损伤。模具的送料定位采用侧刃粗定位配合导正销精定位的组合方案，侧刃在条料侧边冲出定距缺口，实现送料步距的初步限定，后续工位设置的导正销插入条料上预先冲出的工艺孔内，完成送料位置的精准校正，将步距定位误差控制在0.02mm以内，保证各工位加工位置的一致性。凸模采用快换式结构设计，通过挂台与固定板配合固定，刃口磨损后可快速拆卸更换，无需拆解整副模具，大幅降低设备停机维护时间；凹模采用镶拼式结构，

　　将易磨损的刃口部位单独制作成镶块，通过螺钉与销钉固定在凹模固定板上，局部刃口崩损或磨损时仅需更换对应镶块，减少模具维修成本与周期。卸料结构采用弹性卸料板设计，卸料板通过矩形弹簧提供卸料力，冲压过程中卸料板先于凸模接触压紧条料，避免薄料冲压时出现材料翘曲、移位问题，冲压完成后弹性力带动卸料板将箍在凸模上的条料平稳卸下，防止条料随凸模上行产生变形。从设计思路层面，整套模具的工位排布遵循冲压工序的先后逻辑，将冲孔工位设置在靠前位置，为后续导正销提供定位工艺孔，成型工位设置在中部，保证成型过程中材料流动不受后续工序干扰，最终落料工位设置在模具末端，将成型完成的零件从条料上分离落下，各工位之间预留足够的安全间距，避免凸凹模安装时出现空间干涉，

　　同时保证模具有足够的位置布置卸料弹簧、紧固螺钉与定位销。在安装边界与尺寸适配方面，该模具上下模座的安装槽、模柄尺寸完全适配公称压力63吨以下的开式可倾压力机，模柄采用标准压入式结构，与压力机滑块的模柄孔配合间隙控制在H7/h6精度范围内，上下模座的压板槽位置匹配常规压力机工作台的T型槽间距，无需额外制作过渡转接板即可完成装夹。模具闭合高度、最大开模行程经过匹配计算，适配对应压力机的行程参数，保证合模时凸模进入凹模的深度合理，既能够完成材料冲切，又不会因进入过深导致刃口异常磨损。模具的送料高度适配常规滚轮送料机、夹式送料机的送料线高度，无需额外调整送料设备的安装位置即可直接对接产线。在实际生产适配中，该模具可冲压厚度0.3-1.2mm的冷轧钢板、镀锌板、铝板等常用金属板材，冲压过程中配合自动喷油润滑装置对刃口部位进行润滑，可将刃口单次修磨后的冲压寿命提升至五万冲次以上，模具的废料滑落通道经过专门设计，各工位冲下的废料可沿凹模漏料孔直接落入压力机下方的废料槽，无需人工清理废料，避免生产过程中废料堆积带来的安全隐患。上下模之间设置有安全侧销，限制上模的最大下行位置，避免误操作导致凸凹模过度碰撞损坏，同时模具设置有到位检测传感器安装位，可加装传感器实时监测送料位置、是否叠料等异常情况，出现异常时可即时输出信号控制压力机停机，避免模具损坏与生产安全事故。
