金属板材冲压级进模结构设计

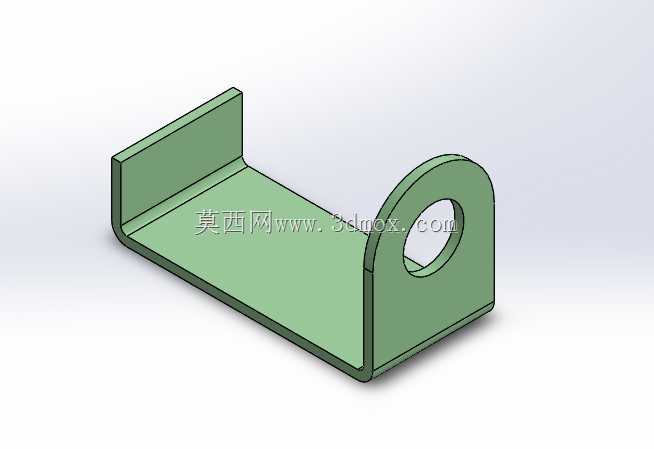

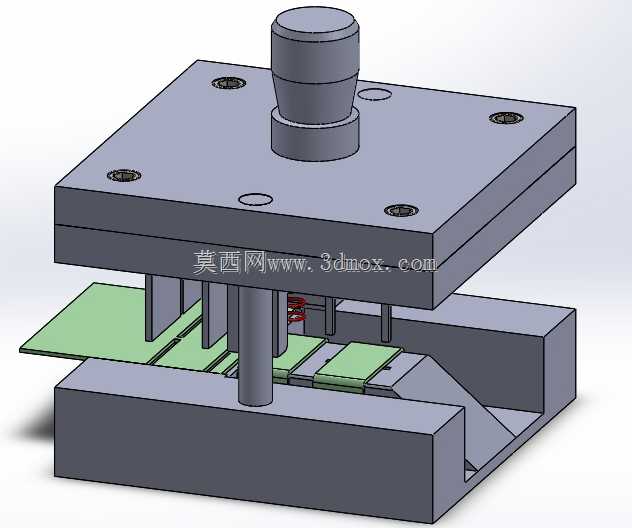

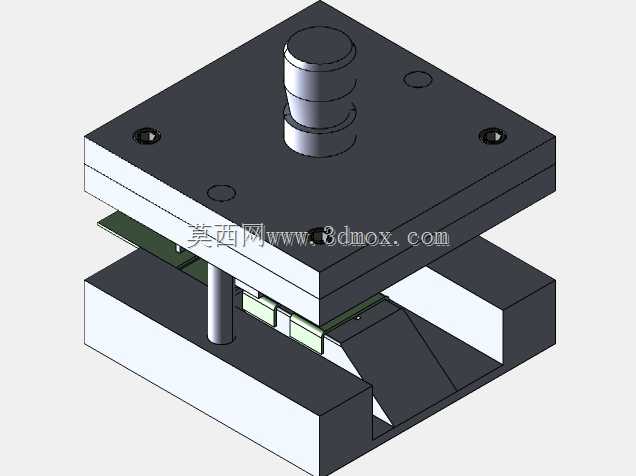

该级进模主要应用于金属板材连续冲压加工场景，常见于五金零部件批量生产的冲压车间产线，可适配薄型金属带料的多工序连续加工需求，能够在单次冲床行程内完成多道冲压工序的同步作业，大幅提升小型五金冲压件的生产效率，减少工序间转运带来的定位误差与人力损耗。从实际用途来看，这套模具可完成金属板材的冲裁、成型等基础冲压工序，适配常规冷冲压加工工况，能够为小型平板类、浅成型类五金件提供连续加工载体，适合小批量试产阶段的工艺验证使用，可快速验证冲压工序排布的合理性，为后续正式量产模具的设计提供基础参考。在功能特性上，该模具采用上下模分体式结构，上模设置模柄用于和冲床滑块连接固定，保证冲压过程中上下模的对中精度；上下模板通过导柱实现合模导向，避免合模过程中出现错位啃模的问题；下模设置带料导向与承托结构，能够保证金属带料在送进过程中位置稳定，每一次送进步距保持一致，确保各工序加工位置的精度。设计思路上，这套结构以基础级进模的框架逻辑搭建，优先保证核心冲压功能的实现，简化了非必要的复杂定位与检测结构，整体结构紧凑，零部件加工难度低，组装调试门槛不高，适合作为级进模设计的基础参考结构，可根据实际加工零件的需求，在现有模架基础上添加对应的凸模、凹模镶块，拓展对应的冲孔、折弯、落料等工序模块。从安装边界来看，模架整体采用方形模板布局，上模模柄为标准圆柱结构，可适配常规开式冲床的滑块安装孔，下模座可通过压板直接固定在冲床工作台面，整体闭合高度适配中小吨位普通冲床的安装参数，模板上的安装孔位预留了足够的装夹空间，不需要额外改造即可完成上机安装；模具的送料方向沿下模平台水平设置，带料进出空间无遮挡，可搭配简易滚轮送料架实现连续送料作业，不需要额外增设复杂的送料配合结构。
