苏格兰轭直线往复转换传动机构

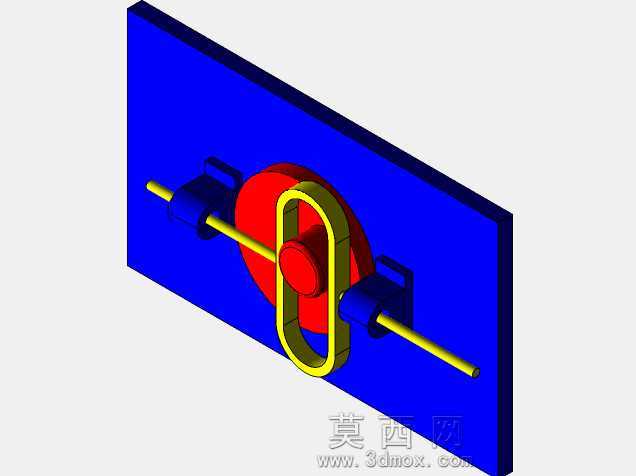

　　苏格兰轭机构是经典的旋转运动转直线往复运动的机械结构，在各类需要精准直线往复输出的工业场景中有着长期稳定的应用。不同于常规曲柄滑块结构存在的侧向分力问题，苏格兰轭通过轭架与曲柄销的配合，能够将曲柄的整周旋转直接转化为严格沿单一轴线的直线往复运动，运动过程无额外侧向载荷，传动效率更高，运动轨迹的直线度更优，在低速重载、对往复运动精度有一定要求的工况下表现突出。

　　从实际应用场景来看，这类结构常被用在小型冲压设备的进给驱动、计量泵的柱塞驱动、纺织机械的导纱往复机构、老式蒸汽泵的动力端，以及部分专用自动化设备的短行程直线执行单元中。相比采用导轨滑块配合曲柄连杆的结构，苏格兰轭的组成零件更少，装配环节的累计公差更容易控制，日常维护时仅需关注曲柄销与轭架滑槽的磨损情况即可，运维成本更低。

　　该结构的核心功能是实现运动形式的转换，设计过程中首先需要明确输出端的往复行程，行程值直接等于曲柄回转直径，因此在确定曲柄偏心距时，需要严格匹配设备所需的往复位移量，避免行程不足或超程导致的设备干涉。轭架部分的滑槽宽度需要与曲柄销的直径做间隙配合，间隙值控制在0.02-0.05mm区间，既要保证曲柄销在滑槽内滑动顺畅无卡滞，又要避免间隙过大导致的运动换向冲击，降低运行过程中的噪音与零件磨损。

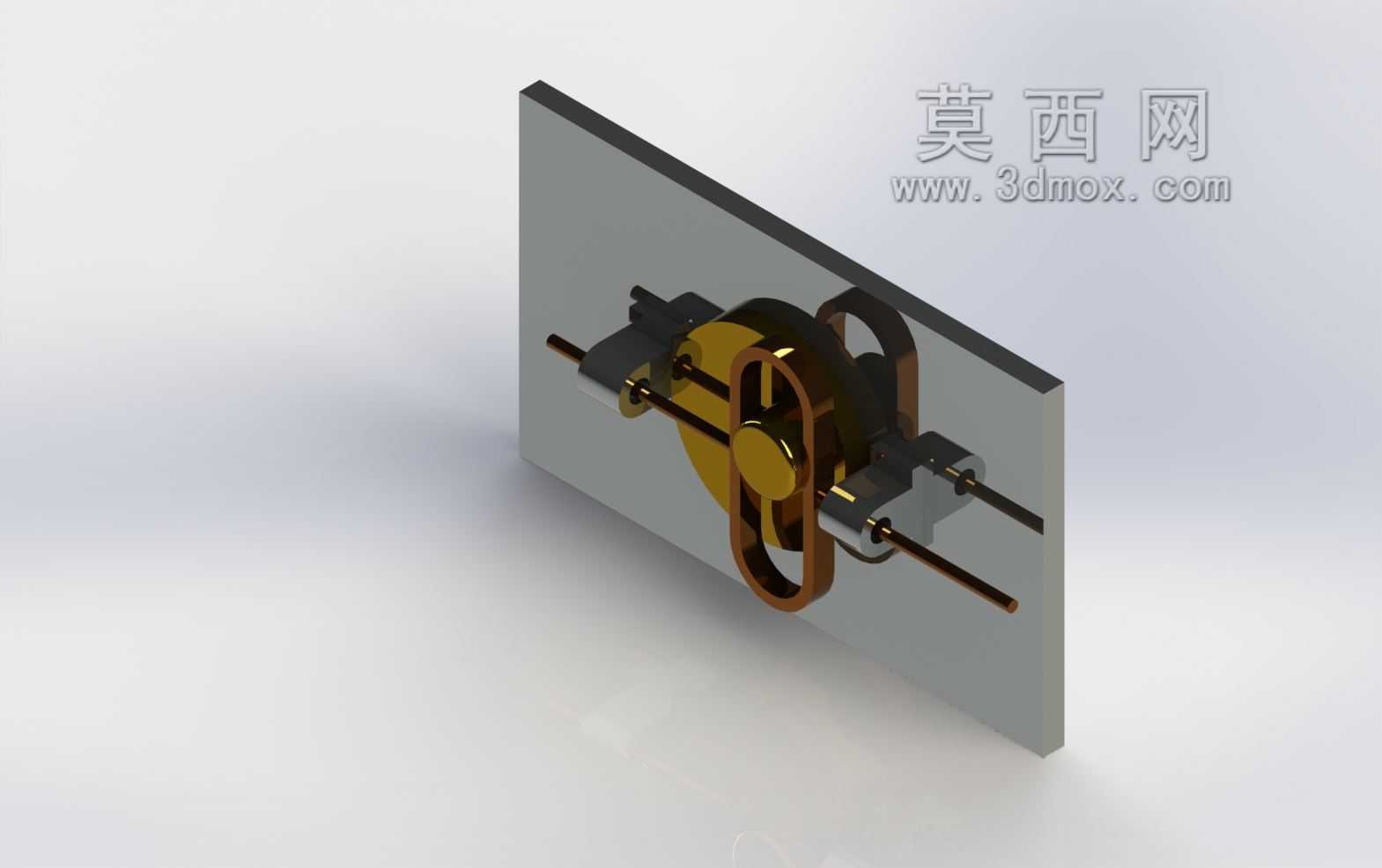

　　从安装边界来看，整个机构需要固定在平整的安装立板上，立板的平面度公差需要控制在0.1mm以内，避免安装后曲柄回转轴线与轭架的运动方向不垂直，导致运行过程中出现卡滞、磨损加剧的问题。输入轴端需要配套轴承座做回转支撑，轴承的选型需要根据实际传递的扭矩确定，常规小载荷场景下采用深沟球轴承即可满足使用需求，若应用在重载冲击工况，则需要替换为圆锥滚子轴承来承受径向与轴向的复合载荷。轭架的输出端可以直接连接执行部件，连接接口需要根据负载的安装形式设计，常见的有螺纹孔连接、销轴连接两种形式，设计时需要保证输出端的受力方向与轭架的运动轴线完全重合，避免产生额外的倾覆力矩。

　　设计过程中还需要考虑运动死点的问题，当曲柄销运动到与轭架运动轴线共线的两个极限位置时，机构处于传动死点，若设备需要从静止状态启动，需要搭配飞轮储存动能来跨越死点，或者在驱动端配置减速电机提供足够的启动扭矩，避免启动时出现卡滞。轭架滑槽的表面需要做硬化处理，常规采用表面淬火处理至HRC45-50，提升滑槽表面的耐磨性能，延长机构的整体使用寿命；曲柄销与滑槽接触的表面需要做磨削加工，表面粗糙度控制在Ra0.8以下，降低滑动过程中的摩擦阻力。

　　从外形尺寸来看，整个机构的径向尺寸由曲柄的回转半径决定，轴向尺寸则由轭架的厚度、曲柄的厚度以及轴承座的安装尺寸共同决定，在布局时需要预留足够的安全间隙，保证轭架运动到两个极限位置时，不会与周边的固定结构、传动部件发生碰撞。输入轴的伸出端长度需要匹配驱动源的安装尺寸，若采用联轴器连接电机，需要保证输入轴与电机输出轴的同轴度公差在0.03mm以内，避免运行过程中出现轴系振动，损坏轴承与联轴器。

　　在实际建模过程中，需要重点验证各运动部件的干涉情况，通过运动仿真模拟曲柄整周旋转过程中，轭架的位移、速度、加速度变化曲线，确认运动过程无突变，换向时的冲击值在设计允许范围内。滑槽与曲柄销的配合面需要添加合适的润滑结构，常见的是在轭架上开设油槽，定期加注润滑脂来降低滑动摩擦副的磨损，对于长期连续运行的工况，还可以设计自动注油接口，减少人工维护的频次。
