6.5英寸低音扬声器结构设计方案

　　在专业音响、家用HiFi系统、车载影音、公共广播等场景中，低音扬声器承担着低频段声波重放的核心作用，6.5英寸规格的低音单元是兼顾低频下潜深度、安装空间占用、瞬态响应表现的黄金尺寸，广泛应用于书架式音箱、嵌入式家庭影院、车载前门改装、小型线阵列辅助低频补声等场景，能够覆盖40Hz-3kHz的主要低频与中低频频段，为整套音响系统提供扎实的低频基础，避免中高频单元因承担过多低频信号产生的分割振动失真。

　　从结构设计层面来看，该款6.5英寸低音扬声器采用常规的锥盆式动圈结构，整体由振膜组件、磁路系统、支撑系统、安装盆架四个核心部分组成。振膜部分选用复合纸质锥盆搭配橡胶折环，纸质锥盆的内部阻尼特性优异，能够有效抑制振膜工作时的分割振动，减少中频频段的峰谷失真，橡胶折环则提供了足够的顺性，保证振膜做轴向活塞运动时的线性行程，同时折环的半圆截面设计能够平衡径向与轴向的支撑力，避免大动态下振膜出现横向偏移蹭圈的问题。振膜中心的防尘帽采用硬质纸质材料，既可以阻挡外界灰尘进入磁隙影响音圈运动，也能够对振膜中心区域的刚性进行补强，减少高频段的声短路问题。

　　磁路系统采用外置式铁氧体磁钢设计，磁钢为环形结构，上下搭配T铁与华司构成均匀的磁隙，音圈采用耐高温的铜包铝线绕制在耐高温的聚酰亚胺骨架上，能够承受长时间大功率工作下的热量积累，避免音圈过热烧毁或者骨架变形。磁路内部设计了对称的短路环，能够有效降低音圈工作时的电感调制失真，减少低频信号的互调失真，提升低频的解析力。磁路的后腔设计了开放式的散热孔，能够将音圈工作产生的热量通过空气对流快速散发到外部，提升单元的长期功率承载能力。

　　支撑系统包含定心支片与折环两部分，定心支片采用多层酚醛树脂浸渍的棉布材质，表面压制有同心的波纹结构，能够为音圈提供精准的轴向定位，保证音圈在磁隙内始终处于居中位置，同时提供合适的回复力，让振膜在信号消失后能够快速回到平衡位置，减少低频的拖尾残响。定心支片的引线采用编织线引出，与盆架上的接线端子连接，编织线的长度预留了足够的振动余量，避免大振幅下引线被拉断或者产生异音。

　　安装盆架采用加厚的冷轧钢板冲压成型，表面做黑色哑光喷塑处理，既具备足够的结构强度，避免大动态工作时盆架产生共振染色，也能够抵御日常使用中的潮气与盐雾腐蚀。盆架的安装法兰为标准的圆形结构，均匀分布了6个安装螺丝孔，安装孔的节圆直径为165mm，单元整体的最大外径为178mm，安装时需要在箱体面板上开设直径148mm的安装通孔，单元的整体深度为82mm，设计箱体时需要预留至少90mm的内部净空深度，避免单元背部磁路与箱体内部的加强筋或者分频器元件产生干涉。盆架法兰上设计了一圈密封胶条安装槽，安装时可以搭配EVA密封胶条，保证单元与箱体面板之间的气密性，避免声短路导致低频量感不足。

　　在实际选型应用中，该款6.5英寸低音单元的谐振频率在42Hz左右，推荐搭配容积8-12升的密闭式箱体，或者12-18升的倒相式箱体使用，倒相管的调谐频率可以设置在38-42Hz区间，能够获得下潜更深的低频表现。单元的额定阻抗为8欧姆，灵敏度为89dB/W/m，能够适配市面上绝大多数的家用音响功放与车载功放，不需要额外搭配大功率的后级放大器就能够获得足够的声压级。在分频点设计上，推荐将该单元的低通分频点设置在2.5kHz以下，搭配球顶高音单元组成两分频系统，或者搭配中音单元组成三分频系统，避免单元工作在分割振动较为明显的中高频段，降低整体系统的失真度。

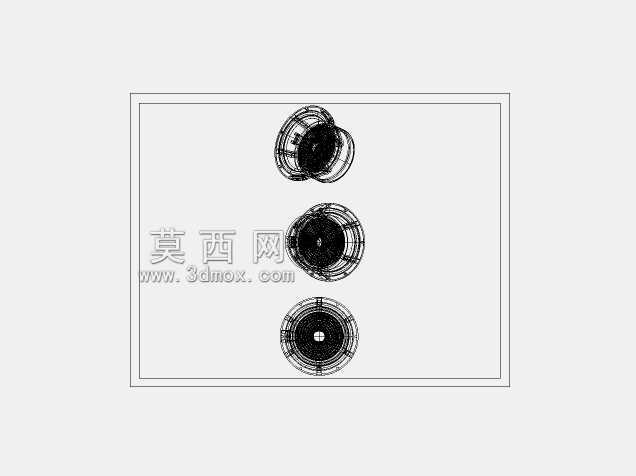

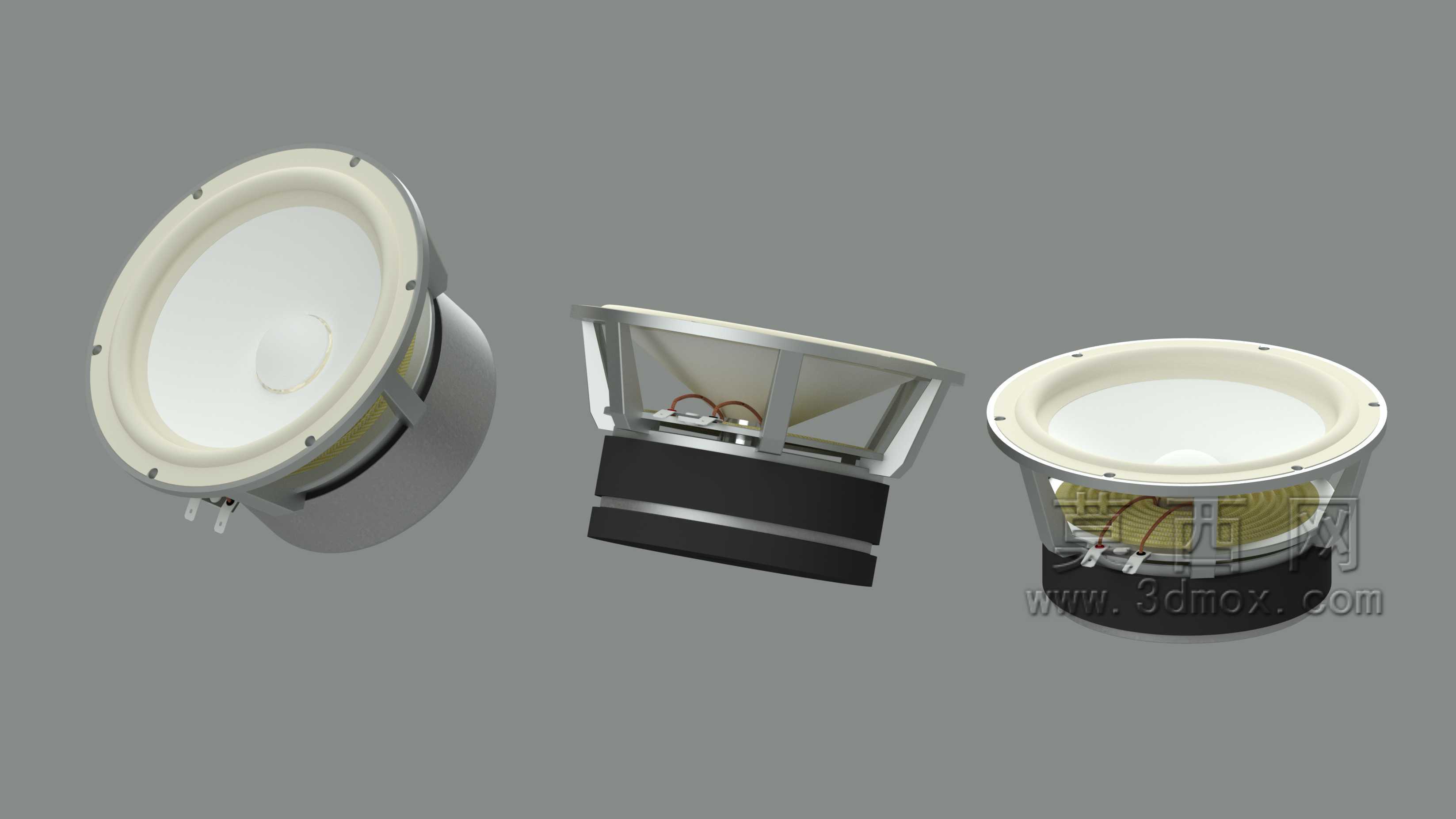

　　从建模细节来看，该三维模型完整还原了扬声器的所有结构细节，包括盆架的冲压加强筋、磁钢的倒角、折环的波纹细节、音圈引线的走线方式、接线端子的结构，能够直接用于音箱的结构设计干涉检查、声学仿真模拟、产品渲染展示等场景，结构工程师可以直接将该模型导入到箱体设计文件中，核对安装尺寸与空间余量，不需要重新测绘单元的外形尺寸，能够大幅缩短音箱产品的开发周期，减少因尺寸核对失误导致的开模风险。
