数控机床多工位组合式定位夹紧夹具

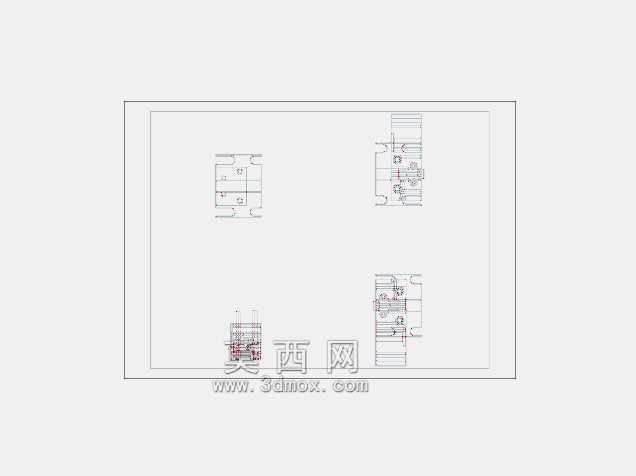

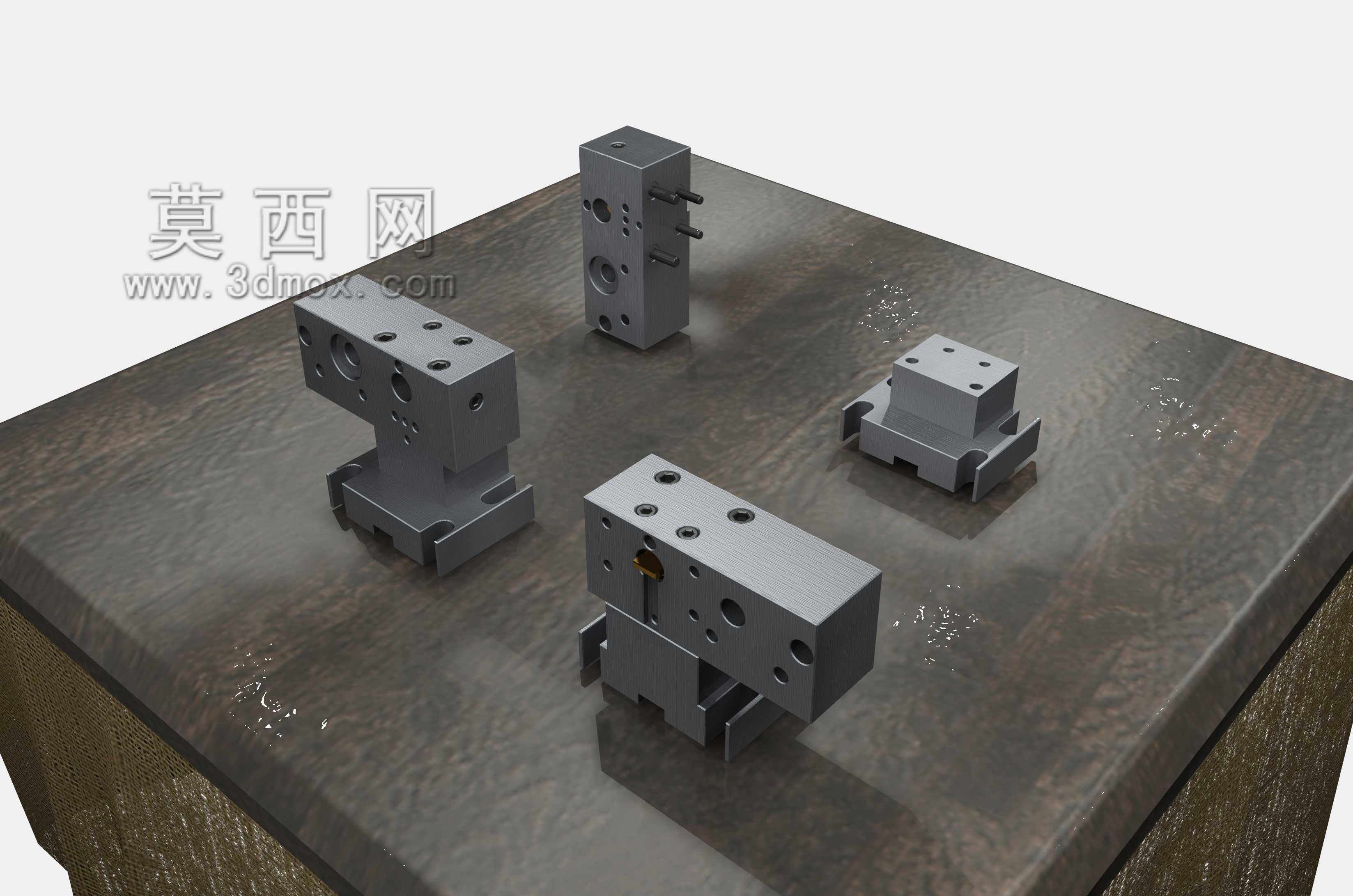

　　在批量机加工生产场景中，工件装夹的重复定位精度、装夹效率直接决定整线的加工节拍与成品合格率，这套组合式夹具正是针对数控加工中心多工序连续加工需求开发的专用装夹组件，适配立式加工中心、数控铣床的工作台T型槽安装基准，可覆盖小型异形结构件、阀块类零件、精密安装座的铣削、钻孔、镗孔工序装夹需求。整套夹具采用模块化分体设计，四个独立夹具体可根据待加工工件的外形轮廓、加工工位排布灵活调整安装位置，无需重新制作整体式夹具体就能适配同系列不同规格工件的装夹，大幅缩短中小批量生产的工装准备周期。每个夹具体的本体均采用高刚性合金结构钢整体铣削成型，安装基准面经过平磨处理保证平面度公差控制在0.01mm以内，与机床工作台贴合时不会出现虚位，

　　避免加工过程中因夹具刚性不足产生振刀，影响工件表面加工质量与尺寸精度。夹具体上排布的多组安装孔位分为两类，一类是用于将夹具体锁紧在机床工作台上的沉头固定孔，孔位间距匹配标准机床T型槽的常用间距，安装时可直接通过T型螺栓完成锁紧，无需额外制作过渡连接板；另一类是用于安装夹紧元件、定位销的螺纹孔与光孔，可根据工件的定位基准选择对应的孔位安装菱形销、圆柱销完成工件的六点定位，再配合侧压块、压板组件完成工件的多点夹紧，夹紧力的作用点均对应工件下方的支撑位置，避免装夹力过大导致薄壁工件产生变形。从安装边界来看，单个夹具体的长宽尺寸控制在150mm以内，四个夹具体呈分散式排布时，整体占用的工作台区域不超过400mm见方，

　　不会干涉加工中心的刀库换刀路径，也不会影响机床主轴的加工行程覆盖，加工过程中刀具可从多个角度接近工件待加工面，无需二次翻面装夹就能完成工件多个面的加工工序。这套夹具的设计思路完全贴合离散型机加工车间的柔性生产需求，不同于专用夹具只能适配单一工件的局限，分体式的结构允许操作人员根据当日的生产排程快速调整夹具体的组合方式，比如加工小型零件时可将四个夹具体排布为四个独立装夹工位，一次装夹四个工件完成批量加工，提升单台设备的加工效率；加工外形尺寸稍大的工件时，可将多个夹具体组合为一个大的装夹基准，配合完成大尺寸工件的多点定位夹紧，兼顾了专用夹具的高刚性与组合夹具的柔性适配能力。夹具体上的夹紧元件安装位预留了足够的调节行程，

　　针对毛坯尺寸存在小幅公差波动的铸件、锻件工件，可通过调整夹紧螺钉的伸出长度适配毛坯的外形偏差，无需额外修磨夹具就能完成装夹，降低了一线操作人员的工装调整难度。在实际使用场景中，这类夹具常应用于液压阀块、气动元件安装座、小型精密传动零件的数控加工工序，相比通用平口钳的装夹方式，多工位的设计可将单次装夹的工件数量提升3倍以上，同时专用的定位销孔可将重复定位精度控制在0.02mm以内，完全满足精密零件的形位公差加工要求，避免了通用夹具装夹时需要反复打表找正的辅助时间消耗。夹具体的边角位置均做了倒角处理，没有尖锐的毛刺棱角，避免操作人员安装调整夹具时被划伤，同时夹具体的表面做了发黑处理，可在车间切削液喷淋的潮湿环境下长期使用，不会轻易出现锈蚀，延长工装的整体使用寿命。每个夹具体的底部都设计了定位键槽，安装时可配合标准定位键与机床工作台的T型槽配合，快速完成夹具体本身的找正，不需要每次安装都用百分表拉表校正夹具的直线度，进一步压缩工装准备的辅助时间。针对需要频繁更换加工品种的柔性生产单元，这套组合夹具不需要拆解整体结构，只需要松开T型螺栓就能调整各个夹具体的位置，换型时间可控制在15分钟以内，完全适配多品种小批量的生产模式，解决了传统专用夹具换型成本高、通用夹具装夹精度不足的痛点。
