车载便携制冷保温箱体结构设计方案

　　在车载配套电器的结构设计工作中，这类便携制冷箱体的落地需要兼顾车载场景的安装适配、使用工况的耐受度以及实际功能的可靠性，不能照搬家用冰箱的设计逻辑。首先要明确的是这类设备的核心应用场景，它并非固定在车内某一位置的永久配套件，而是要覆盖驾乘人员长途出行时的饮品冷藏、生鲜食材短途保鲜、特殊药品恒温存放等需求，同时还要兼顾用户离车后短距离携带使用的可能性，这就对整体的结构强度、重量控制、外形适配性提出了多重要求。从安装边界来看，这类箱体的外形尺寸需要适配多数家用乘用车的中央扶手后方空间、后排座椅脚部空余区域以及后备箱侧方的储物空位，底部设计有防滑的凹凸结构，避免车辆行驶过程中因加减速、转向出现滑移磕碰，箱体边角全部做了大圆弧过渡处理，

　　一方面是降低车辆颠簸时箱体与车内内饰碰撞造成的内饰损伤，另一方面也能减少磕碰对箱体自身外壳的冲击，避免外壳开裂影响内部保温层的密闭性。从功能特性的设计逻辑来看，这类半导体制冷的车载箱体，不需要复杂的压缩机制冷结构，整体内部的腔体分隔要兼顾常用饮品的放置尺寸，比如常规500ml瓶装水、330ml易拉罐都能直立放置，内部预留的小型隔层可以用来存放需要单独放置的小件物品，避免与饮品碰撞出现泄漏。箱体上盖的开合结构采用了内嵌式的卡扣设计，扣合后能实现整圈的密封压合，减少冷量流失，上盖与箱体连接的铰链部位做了限位设计，最大开合角度控制在110度左右，避免在车内狭小空间内开盖时角度过大碰到车内其他部件，同时铰链的阻尼力度经过调校，

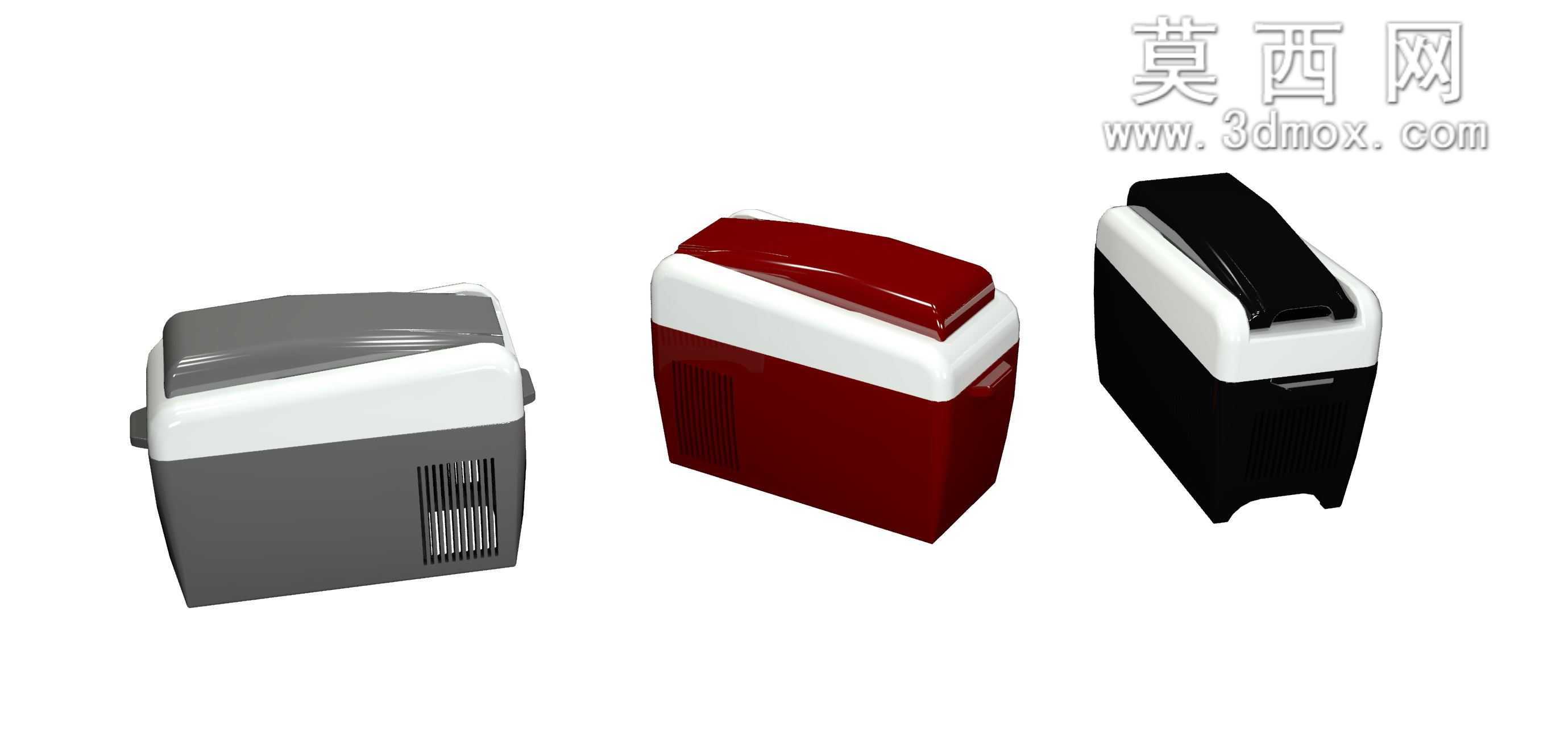

　　车辆行驶在颠簸路面时上盖不会因为震动自行翻开。散热结构的布置是这类产品设计的重点，从模型呈现的侧面格栅结构就能看出，散热进风口设置在箱体侧下方的位置，这个位置在箱体放置在车内时，不会被座椅、地毯等软性材质完全遮挡，能保证半导体制冷片工作时有足够的空气流通带走热量，散热风道的内部走向做了斜向导流设计，避免车辆行驶过程中溅入的少量液体顺着格栅流入内部电路区域，提升使用的安全性。外壳的分色设计并非单纯的外观考量，不同配色的上盖区域其实是做了材质区分，握持部位采用了耐刮擦的软性材质，用户搬运时能获得更好的摩擦力，减少脱手掉落的风险，箱体主体的外壳采用耐高低温的硬质工程塑料，能适应夏季车辆暴晒后车内的高温环境，不会因为高温出现变形、

　　异味释放的问题。内部的保温层采用整体发泡的结构，没有拼接缝隙，能减少冷量传递的路径，提升保温效率，降低车载电源的能耗，毕竟车载供电的功率余量有限，能耗控制直接影响使用时不会对车辆电瓶造成过度负担。在设计过程中还要考虑使用的通用性，箱体的电源接口做了内嵌式的防护设计，不用的时候有橡胶盖遮挡，避免灰尘、液体进入接口造成接触不良，接口位置设置在箱体侧面靠上的区域，连接车载点烟器电源线时，线材不会因为箱体放置被挤压弯折，延长线材的使用寿命。另外箱体底部的垫高脚设计，让箱体底部与放置面之间留出了10mm左右的间隙，一方面能辅助底部的空气流通，帮助散热模块降温，另一方面如果放置面有少量洒漏的液体，也不会直接浸泡箱体底部，减少外壳被腐蚀的风险。从结构建模的角度来看，这类产品的曲面过渡需要保证分型面的顺滑，外壳的壁厚控制在2.5mm到3mm之间，既保证足够的结构强度，又不会过度增加整体重量，内部的制冷模块安装位做了独立的固定筋位，能将制冷组件牢牢固定，避免车辆长期震动导致组件移位、接线松脱的问题。上盖的密封胶条安装槽做了错位设计，胶条安装后不会出现偏移脱落的情况，扣合时的压缩量控制在1.5mm左右，既能保证密封效果，又不会让卡扣的扣合力度过大导致用户开盖困难。
