带式高音高保真书架音箱三维结构

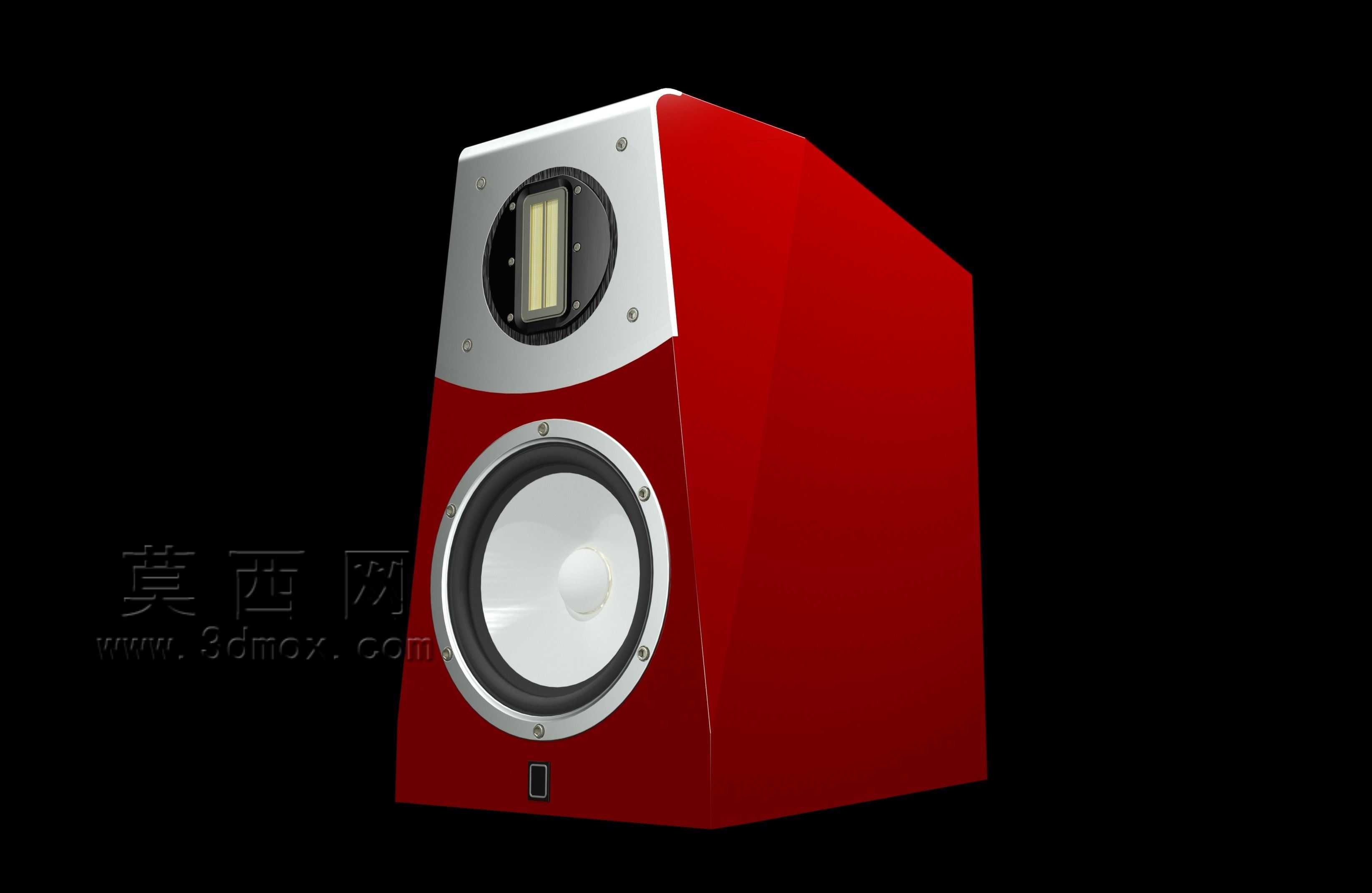

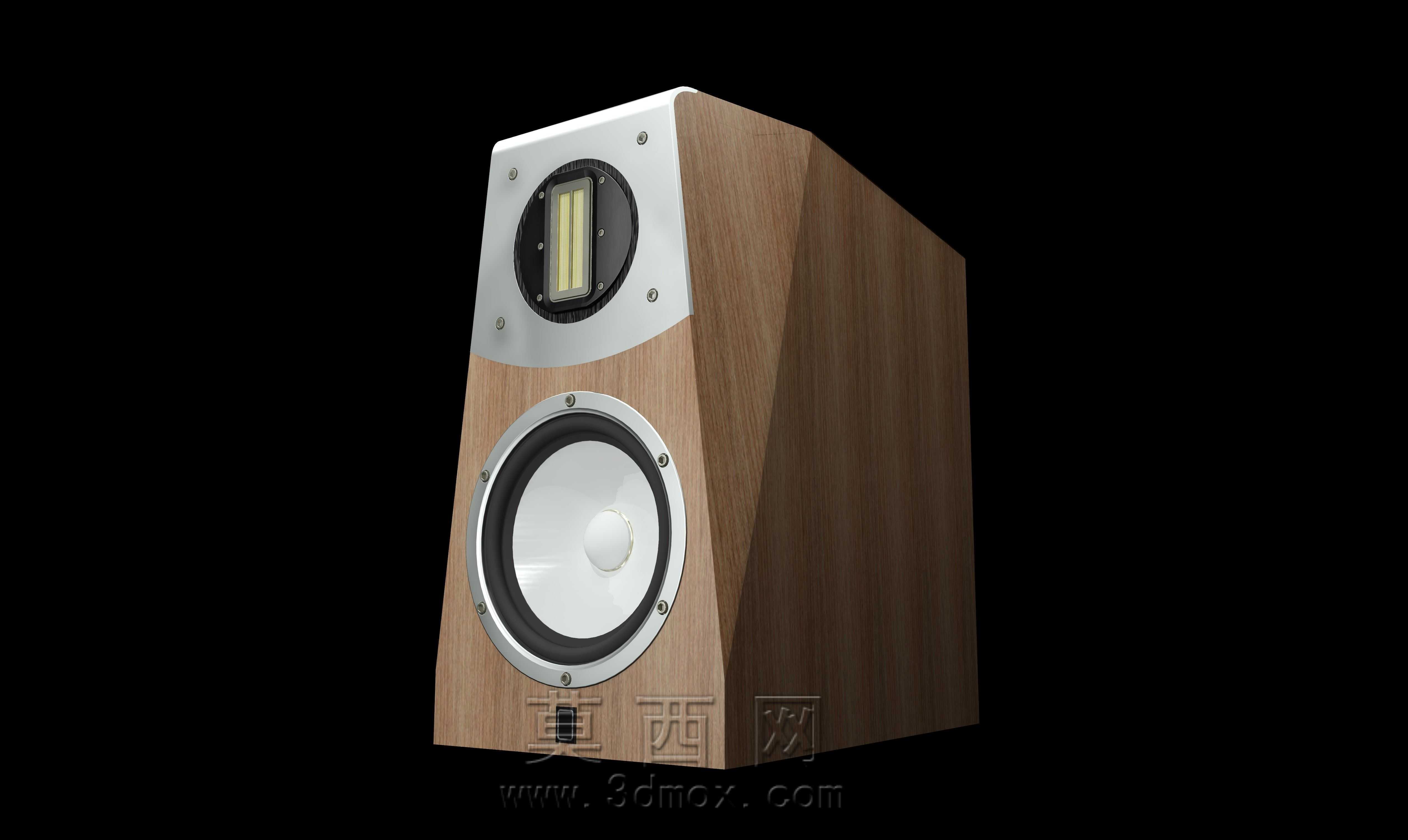

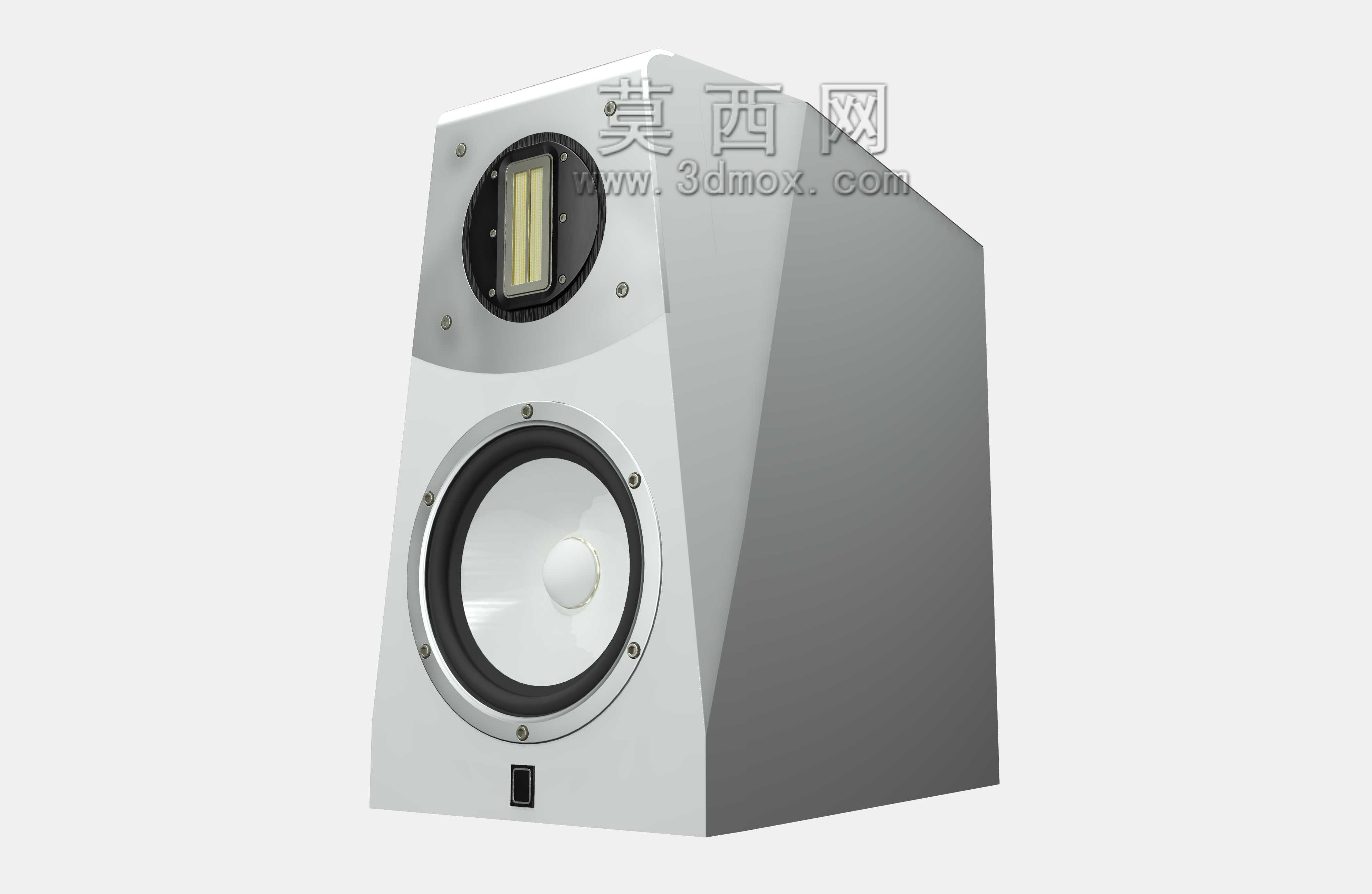

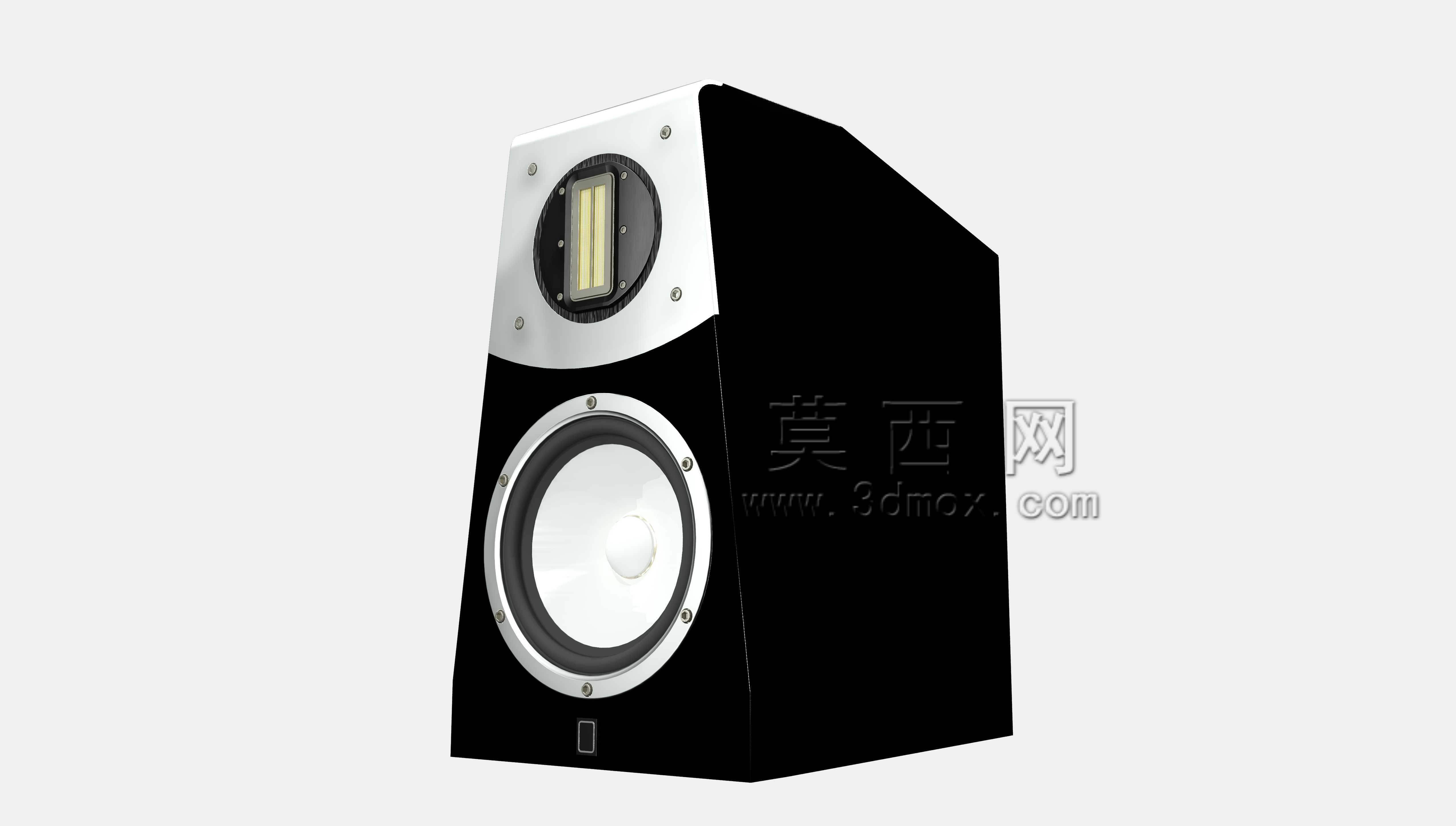

　　这款高保真书架扬声器的三维结构，核心围绕近场听音场景的声学需求搭建，常见于桌面影音系统、小型独立听音室、工作室近场监听等场景，承担全频段音频重放的实际用途，区别于落地式大尺寸音箱的大空间覆盖定位，这类书架式产品更侧重1.5-3米听音距离内的频响平直度与相位一致性，适配小空间下的高保真音频回放需求。

　　从功能特性来看，产品采用带式高音单元搭配中低音动圈单元的两分频架构，带式高音的振膜采用超薄轻质基材，相比传统球顶高音拥有更宽的高频延伸上限与更快的瞬态响应，能够还原弦乐泛音、人声齿音等细微高频细节，同时降低高频段的分割振动失真；下方的大尺寸中低音单元采用复合纸盆搭配橡胶折环设计，兼顾中频段的人声密度与低频段的下潜量感，单元磁路采用对称式设计，减少大动态下的磁路非线性失真，保证不同音量下的音色一致性。箱体采用非平行侧板的切角结构设计，并非传统规则长方体造型，这种结构能够有效打散箱体内的驻波反射，避免平行墙面之间形成的驻波叠加导致的低频浑浊、中频染色问题，箱体板材选用高密度木质复合板材，通过不同厚度的板材搭配提升箱体整体刚性，减少大音量下的箱体谐振带来的音染。

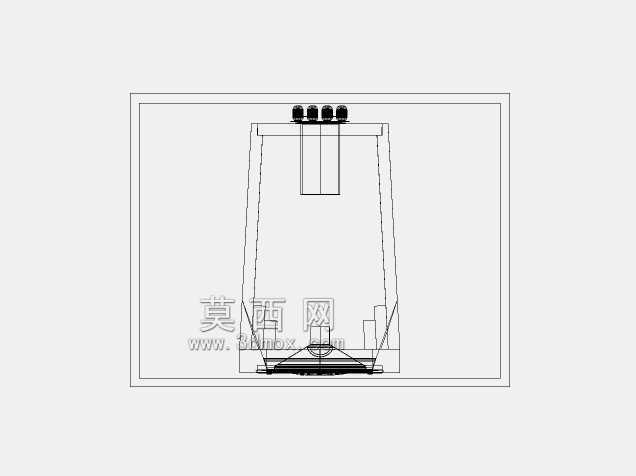

　　从设计思路层面拆解，整个结构的建模过程优先保证单元安装位的同轴度与密封性能，高音单元与中低音单元的安装面板采用一体化金属前面板设计，金属面板的平整度更高，能够保证单元安装后与面板的贴合度，减少单元边缘的声泄漏，同时金属材质的高刚性能够避免单元工作时的面板振动干扰；前面板与木质箱体的连接采用嵌入式榫卯搭配密封胶条的结构，既保证连接强度，又阻断箱体与面板之间的振动传递。箱体内部的结构设计预留了分频器的安装位与走线空间，分频器安装位置远离低音单元的磁路区域，避免磁路干扰分频器的电感元件，内部走线采用点对点的短路径设计，减少信号传输过程中的损耗与干扰，箱体内壁预留了吸音棉的粘贴厚度空间，通过不同密度的吸音棉搭配，吸收箱体内的多余反射声，优化低频的阻尼特性。

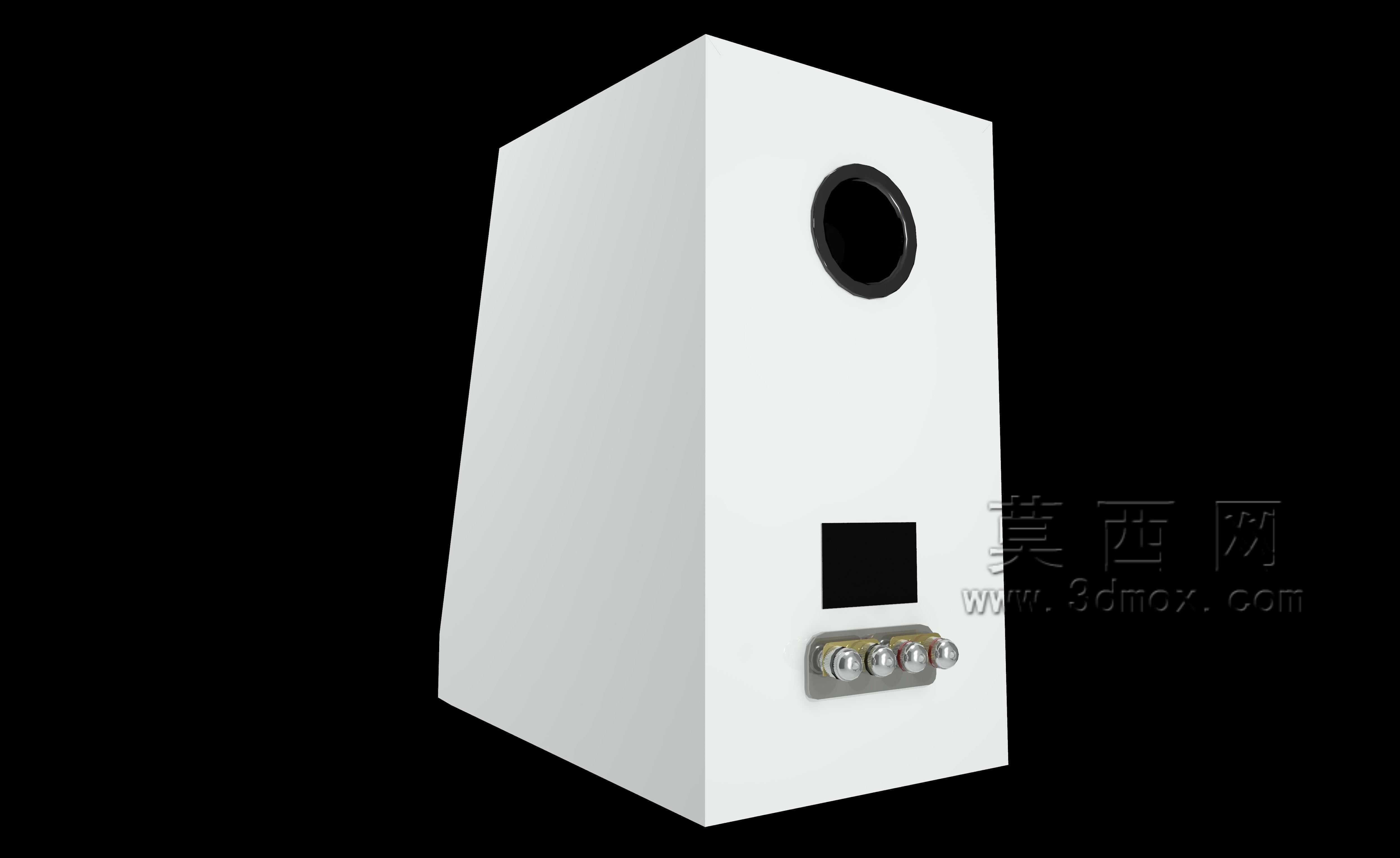

　　外形尺寸与安装边界方面，这款书架音箱的整体高度适配常规桌面书架的层板高度，深度控制在300mm以内，能够平稳放置在深度较浅的桌面置物架上，不会出现重心外倾的问题；箱体底部预留了脚钉安装的螺纹孔位，用户可根据使用场景选配金属脚钉或者橡胶脚垫，脚钉能够穿透桌面的软质覆层，将箱体与硬质支撑面刚性连接，减少箱体振动向支撑面的传递，橡胶脚垫则适合放置在玻璃、漆面桌面，避免刮伤支撑面同时起到一定的隔振作用。单元的安装开孔尺寸严格匹配对应单元的安装法兰尺寸，高音单元的开孔边缘做了倒角处理，减少高音声波的边缘衍射，中低音单元的开孔内侧做了阶梯状沉台，保证单元安装后振膜平面与前面板平面齐平，优化声波的辐射指向性。箱体的背部预留了接线柱的安装位，接线柱采用大尺寸纯铜接线柱，兼容香蕉插与Y型插两种接线方式，接线柱的安装位置距离箱体底部有足够的操作空间，方便用户在音箱放置到位后进行接线操作，不会因为空间局促导致接线困难。整个结构的建模过程中，所有配合面的公差都按照实际生产的装配公差设定，金属面板与木质箱体的配合间隙控制在0.2mm以内，单元安装孔的位置公差控制在0.1mm以内，保证实际生产装配时的互换性与装配精度，避免因为公差累积导致的单元安装偏心、密封不严等问题。
