便携式心电检测诊断设备结构设计

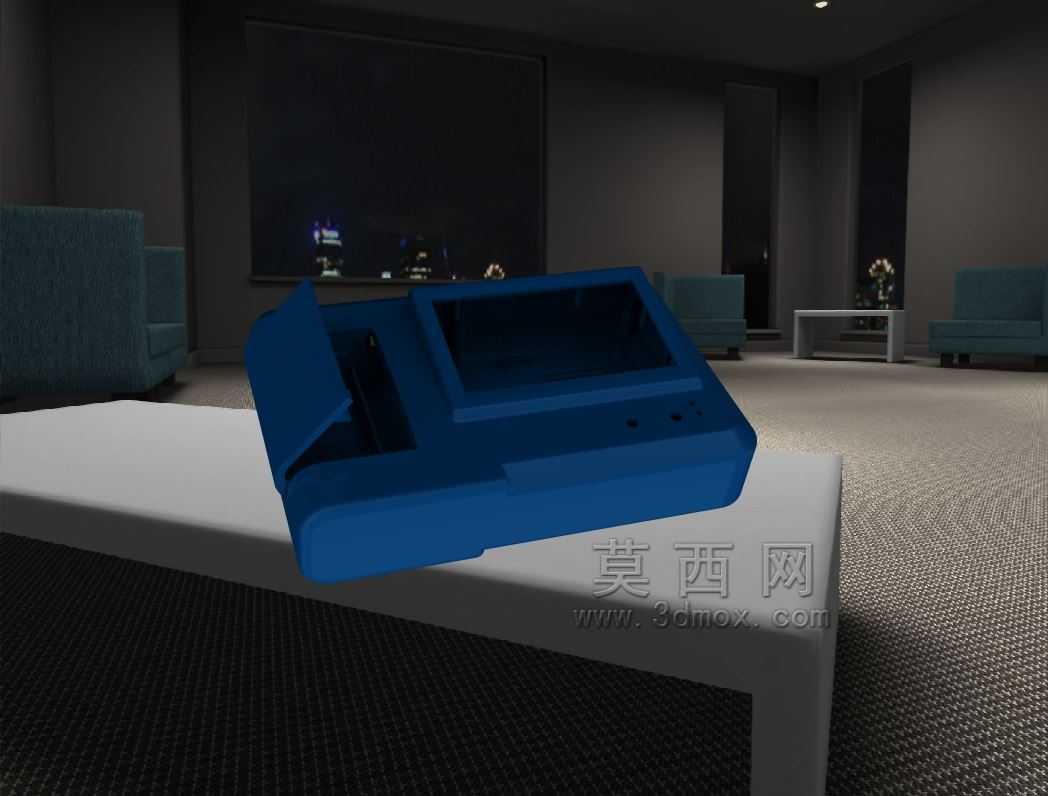

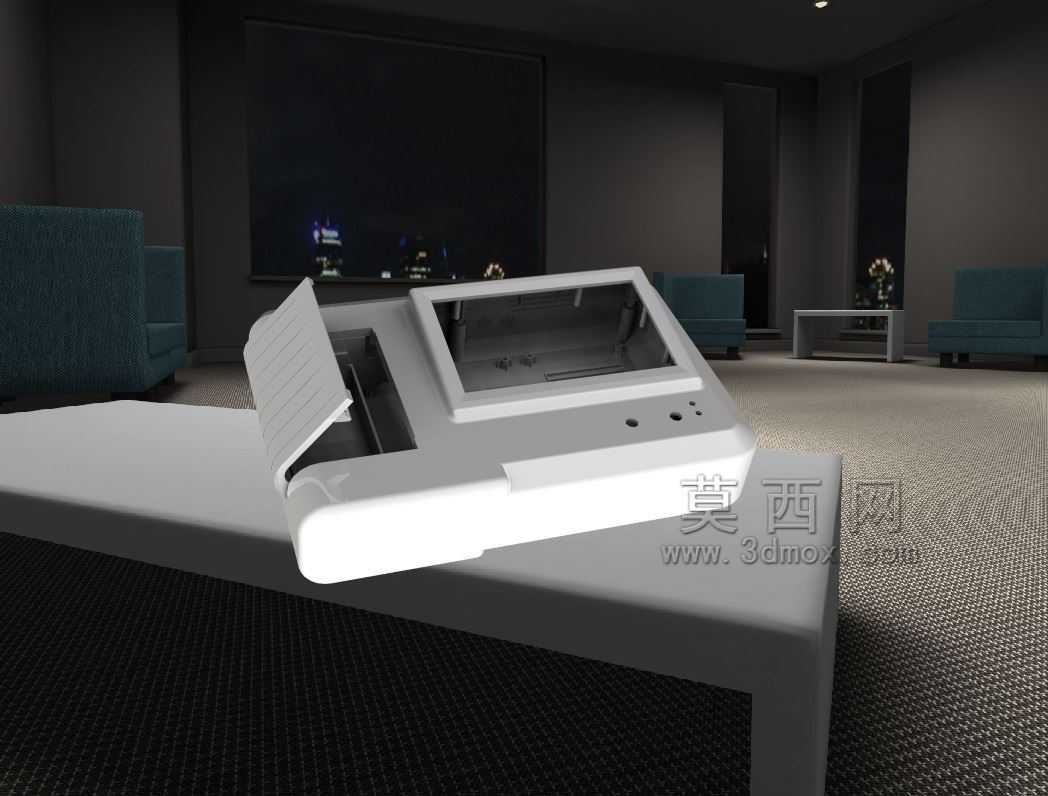

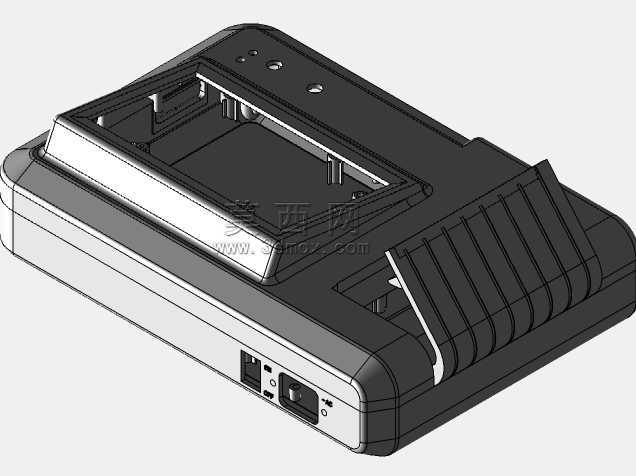

　　这款心电检测设备的结构设计，首先围绕基层诊疗、上门随访、急诊快速筛查这类需要移动作业的场景展开，区别于固定式大型心电检测台，整机采用一体化紧凑壳体布局，上翻式的操作舱盖在闭合状态下可完全覆盖操作按键与接口区域，既能够在转运过程中避免按键磕碰、接口进灰，也能在非使用状态下缩减整机占用的收纳空间，适配基层医疗单位出诊包、急诊急救箱的常规收纳尺寸边界。从结构布局来看，壳体采用圆角过渡的一体式注塑成型方案，所有外露棱边均做R3以上的倒圆角处理，避免医护人员移动设备、患者接触设备时被锐边划伤，符合医用电气设备的外壳安全设计要求。设备的操作区域集中布置在壳体上半平面，舱盖翻开后可形成一定的倾斜角度，

　　无需额外配置支撑脚架就能让操作人员获得舒适的观察与操作视角，减少长时间操作的视觉疲劳。舱盖与主体的连接采用隐藏式阻尼转轴结构，转轴的阻尼力矩经过匹配调校，可在0到120度的开启角度范围内任意位置悬停，既不会因为舱盖自重意外闭合打断检测流程，也不需要额外设置锁扣结构来固定开启状态，简化操作步骤的同时也减少了外露结构件的清洁死角——毕竟医用设备需要频繁做表面消杀，无外露缝隙、无凸起卡扣的平整外壳更易擦拭消毒，避免污渍与消杀残留堆积在结构缝隙中。设备底部设置有四个均匀分布的硅胶防滑垫，当设备放置在普通诊桌、急救推车甚至临时的移动工作台面上时，硅胶垫可提供足够的摩擦阻力，避免接线拉扯、操作按压时设备出现滑移，

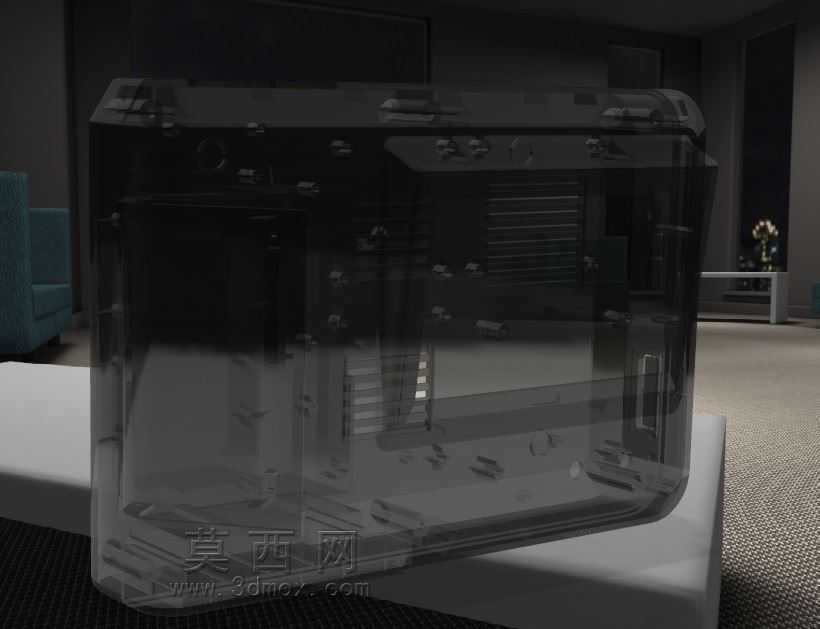

　　同时硅胶垫的高度预留了3mm的底部间隙，既可以让设备底部的空气形成自然对流通道，带走内部电路工作产生的热量，也能避免桌面残留的消毒液、水渍直接接触设备底部壳体，降低液体渗入内部的风险。从功能适配的结构设计来看，壳体侧面预留的接口区域做了内凹式处理，接口端面比外壳外表面低2mm，当线材插接受力弯折时，应力会先作用在外壳边缘而非接口焊脚，能够有效提升接口的连接可靠性，避免频繁插拔线材导致的接口开焊、松动问题。设备的整体重量控制在单手握持可搬运的范围内，壳体侧面在对应重心的位置做了内凹的握持曲面，不需要额外加装提手就能让医护人员稳定搬移设备，进一步压缩了整机的外形尺寸。内部结构采用分层式布局，上层为操作按键与显示模块的安装位，

　　下层为信号处理电路与供电模块的固定腔室，两层之间设置有金属屏蔽隔板，既可以隔绝供电模块的电磁干扰对心电微弱信号采集的影响，也能提升壳体的整体结构强度，避免设备意外跌落时内部电路板出现变形错位。考虑到心电检测对设备稳定性的要求，内部所有电路板的固定均采用减震胶圈配合螺丝的方案，可过滤转运过程中产生的震动，避免板载接插件因为长期震动出现松脱，保障信号采集的稳定性。设备的外壳壁厚经过刚度校核，在常规按压、堆叠收纳的受力情况下不会出现明显形变，避免壳体形变挤压内部电路或者导致按键卡滞。上翻舱盖的内侧设置有软性缓冲垫，当舱盖闭合时，缓冲垫会轻轻压在操作按键表面，既不会在按键表面留下压痕，也能避免转运过程中按键在舱盖内侧晃动碰撞产生异响，同时还能阻挡灰尘从舱盖缝隙落到按键缝隙中，降低按键卡滞的故障概率。从安装维护的角度来看，整机的固定螺丝全部采用统一规格的十字槽螺丝，且所有螺丝孔均设置在设备底部的防滑垫内侧，日常使用时螺丝孔不会外露，既保证了外壳的整体美观度，也避免消杀液体顺着螺丝孔渗入设备内部，后期维护时只需要掀开防滑垫就能拆下所有螺丝打开外壳，不需要额外撬开卡扣结构，降低了维护过程中损坏外壳的概率。设备的边角位置内部设置有加强筋，对应意外跌落时的易磕碰位置，提升外壳的抗冲击能力，即使从常规诊桌高度意外滑落，也能通过加强筋分散冲击力，避免外壳开裂或者内部部件损坏。
