M32榴弹发射器结构三维数模设计

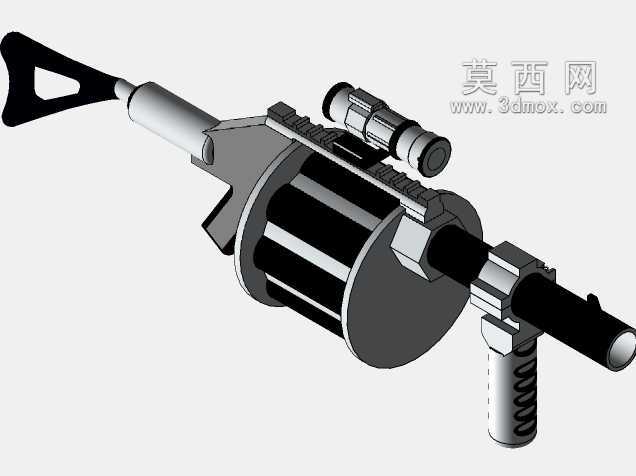

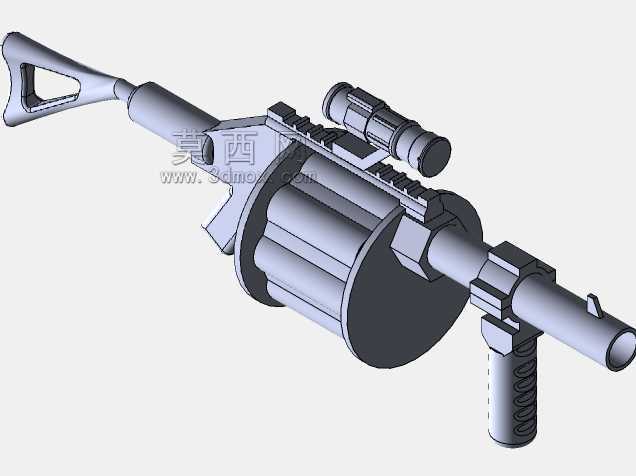

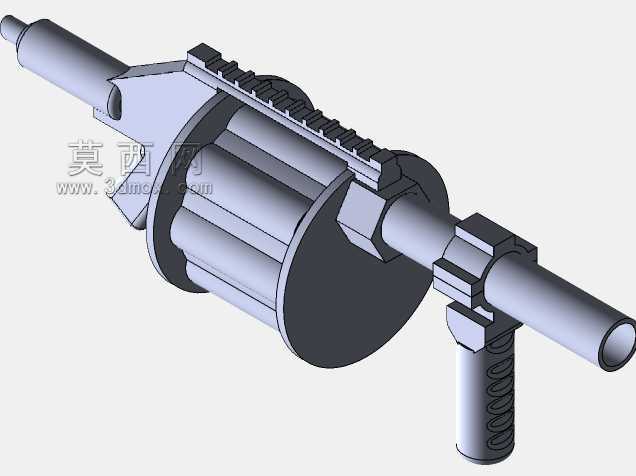

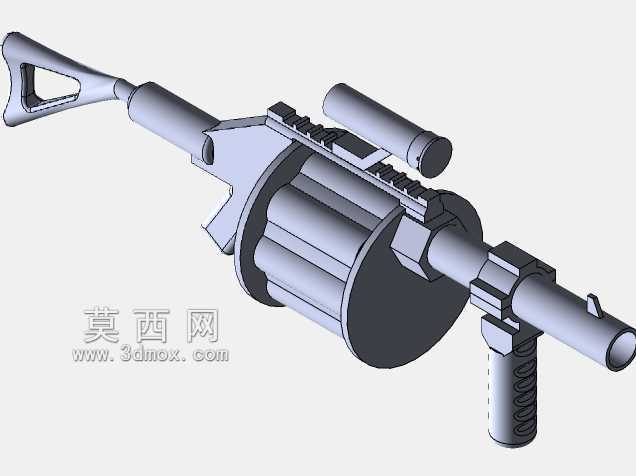

　　在单兵面杀伤装备的研发迭代过程中，转轮式榴弹发射器的结构设计一直是轻武器领域兼顾火力密度与便携性的核心方向，这套M32榴弹发射器的三维数模，完整还原了该类装备从握持机构到转轮弹膛、从发射扳机到瞄准接口的全部分件配合关系，可直接用于结构原理演示、战术装具适配验证以及同类型装备的改型设计参考。从实际应用场景来看，这类装备主要配属步兵班组，用于填补手榴弹最大投掷距离与迫击炮最小射程之间的火力空白，可对开阔地带的集群有生目标、简易土木工事、轻型装甲车辆外露部件形成有效毁伤，在城市巷战、丛林清剿等近距离作战场景中，能够快速提供多轮面压制火力，减少步兵班组对重火力支援的依赖。

　　从功能特性上看，该结构采用六发转轮式弹膛布局，相比单发下挂式榴弹发射器，大幅提升了单轮携弹火力持续性，射手完成首发装填后可连续扣动扳机完成六次发射，无需逐发装填，交火响应速度提升明显。设计过程中重点考量了左右手操作的兼容性，扳机护圈尺寸做了适配冬季戴战术手套操作的冗余设计，握把的握持角度贴合人体工程学，连续发射时的后坐力传递路径经过优化，通过握把内部的缓冲结构将后坐冲量逐步衰减，降低射手连续射击时的疲劳感。转轮弹膛的定位机构采用棘轮卡锁设计，每次扣动扳机完成击发后，簧力驱动的棘轮会带动弹膛精准旋转60度，使下一发榴弹的弹膛轴线与枪管轴线完全重合，定位误差控制在0.1mm以内，避免出现弹膛错位导致的击发故障，同时卡锁机构在弹膛旋转到位后会自动锁止，击发过程中弹膛不会出现晃动偏移，保证射击精度。

　　外形尺寸与安装边界的设计上，整套装备在携行状态下的总长控制在730mm左右，枪管长度约为300mm，既保证了榴弹发射时的内弹道加速行程，又不会因为枪管过长影响在狭窄空间内的转向操作，比如在建筑物内的走廊、房屋拐角处，射手可以快速调整射向，不会出现枪管磕碰墙体影响出枪速度的问题。转轮弹膛的外径设计为120mm，在容纳40mm口径榴弹的前提下，尽可能压缩了横向尺寸，避免携行时转轮部分剐蹭装具或者周边障碍物。顶部的皮卡汀尼导轨接口预留了标准的战术附件安装空间，可根据任务需求适配机械瞄具、光学瞄准镜、激光指示器等不同附件，导轨的安装平面与枪管轴线的平行度公差控制在0.05mm以内，保证附件安装后的瞄准精度不会出现偏差。护木位置预留了前握把的安装接口，可根据射手的操作习惯加装前握把，提升连发射击时的据枪稳定性。

　　设计思路上，整套结构优先保证机构动作的可靠性，所有运动件的配合间隙都经过冗余设计，在沙尘、泥水等恶劣作战环境下，不会因为杂物进入配合间隙导致机构卡滞，比如转轮与中心轴的配合间隙设置为0.15mm，即使有少量泥沙进入缝隙，也不会影响转轮的正常旋转。击发机构采用纯机械击锤回转式设计，不依赖电子元器件，避免了低温、强电磁环境下电子部件失效导致的无法击发问题，击锤的簧力经过精准调校，既能够保证可靠击发榴弹底火，又不会因为簧力过大导致扳机力过重，影响单发射击的精度。抛壳机构采用顶杆式设计，射手完成六发射击后，可向左侧摆出转轮弹膛，按压退壳顶杆即可一次性退出六个弹膛内的空弹壳，退壳动作顺畅，操作步骤简单，可在短时间内完成重新装填，提升持续作战能力。

　　从结构分件来看，整套数模将枪管、转轮弹膛、击发机座、握把、枪托、瞄准接口等部件全部做了独立分件，每个部件的装配关系都按照实际生产的装配逻辑设置了配合约束，比如枪管与机匣的连接采用螺纹加锁紧销的结构，既保证了连接强度，又便于日常维护时的拆解保养；枪托采用伸缩式结构设计，可根据射手的臂长以及穿着防弹衣后的抵肩距离调整伸缩长度，抵肩位置设置了橡胶缓冲垫，进一步吸收发射时的后坐冲量，提升射击舒适度。所有受力部件的壁厚都经过强度校核，比如弹膛部分在承受40mm榴弹发射时的最大膛压情况下，安全系数达到2.5以上，满足轻武器设计的强度规范，不会出现膛压过高导致的部件开裂问题。
