偏心式容积泵内部结构三维设计

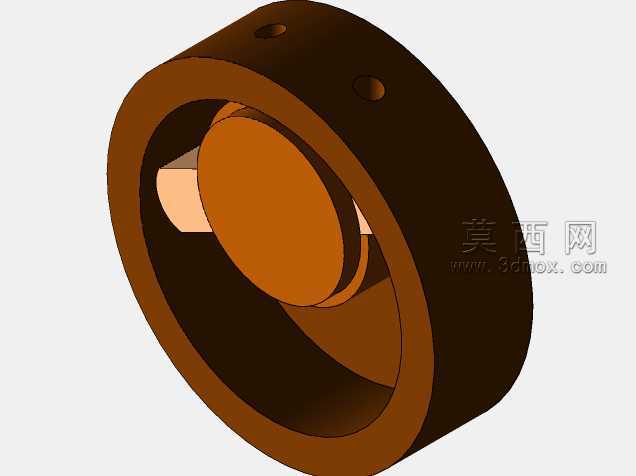

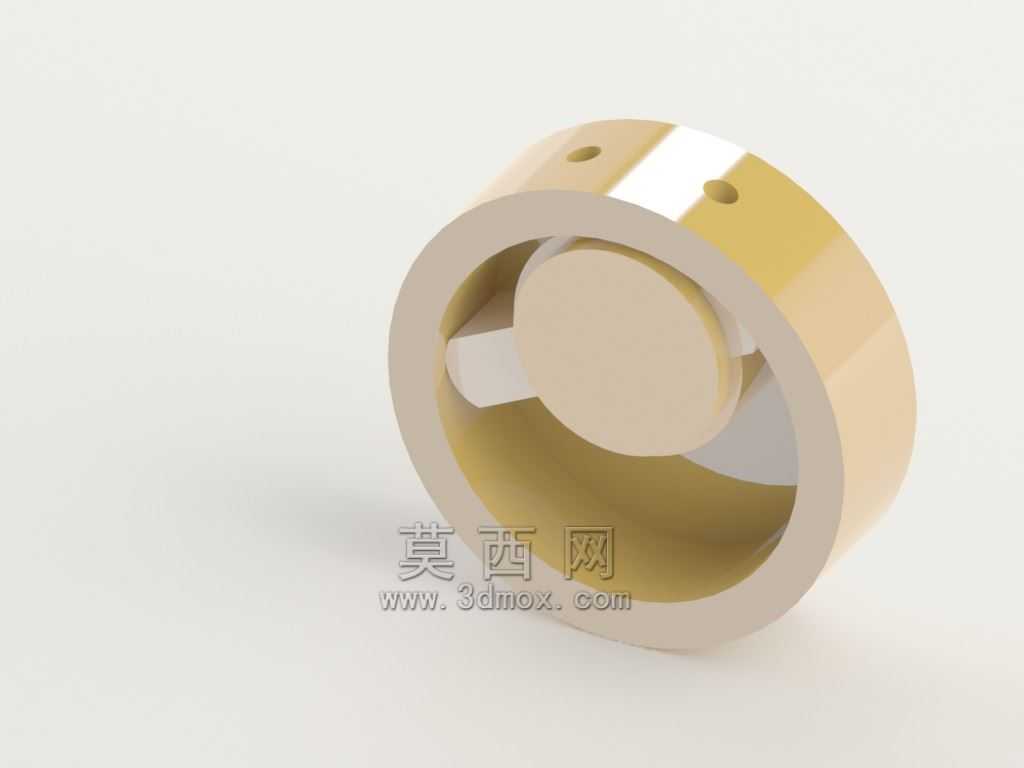

　　在液压润滑系统、小型燃油输送回路、低压化工流体传输场景中，这类偏心结构容积泵的应用覆盖范围极广，不同于离心式泵依赖叶轮高速旋转产生离心力压送流体，容积式泵依靠密闭工作腔的容积周期性变化完成吸排油动作，对粘度偏高的流体适配性更强，在低速工况下也能稳定建立输出压力，不会出现离心泵常见的气蚀、扬程不足问题。从结构设计逻辑来看，这款泵采用了偏心轮内置式布局，环形泵套作为固定的定子结构，偏心转子在泵套内部做旋转运动，转子与泵套内壁之间形成的月牙形密闭腔，会随着转子转动不断改变容积大小：当腔室容积逐步增大时形成局部负压，流体从侧面的L.H.S侧孔被吸入腔室，随着转子继续转动，腔室被转子与分隔结构封闭后容积逐步缩小，受压的流体就从另一侧的R.H.

　　S侧孔被压出，整个吸排过程连续无间断，输出流量的脉动幅度比传统柱塞泵更小，结构零件数量也远少于齿轮泵，日常维护时仅需检查泵套内壁与偏心转子的磨损量即可，不需要拆解复杂的配流结构。设计过程中首先要确定的是偏心距参数，偏心距直接决定了泵的单转排量，偏心距越大单圈输出的流体体积越大，但对应的转子与泵套之间的接触应力也会同步提升，需要匹配对应的材料硬度，这款模型的偏心距取值控制在泵套内径的六分之一区间，既保证了足够的输出流量，也让转子转动过程中的侧向力保持在轴承承载范围内，不会出现偏磨导致的内泄漏超标问题。安装边界方面，泵体整体为短圆柱式结构，两个进出油孔对称分布在泵套的圆柱侧面，孔位轴线与转子轴线处于同一水平面，

　　安装时不需要额外加工复杂的定位止口，仅需通过泵体端面的两个安装孔完成固定，进出油口采用通用的内螺纹接口，可直接对接标准液压油管，不需要定制转换接头。泵体的轴向尺寸控制得非常紧凑，整体轴向长度略大于泵套外径，在狭小的设备安装舱内也能完成布置，不会和周边的阀块、管路产生空间干涉。从功能特性来看，这款泵没有设置独立的配流盘结构，依靠转子与泵体端盖的平面贴合完成端面密封，零件加工精度要求集中在转子外圆、泵套内孔以及两个端盖的平面度上，加工难度远低于带配流盘的轴向柱塞泵，普通数控车床即可完成大部分零件的加工，仅转子偏心外圆需要在车床上加装偏心工装完成车削，后续做表面淬火处理提升耐磨性能即可。实际工况使用中，这类泵常用于机床的润滑系统供油，

　　为导轨、丝杠螺母副提供定量的润滑油，也可用于小型液压站的辅助供油回路，为夹紧机构提供稳定的低压油源，输送油液粘度范围覆盖10到1000厘斯，即使在冬季低温环境下油液粘度升高，也能依靠密闭腔的强自吸能力完成流体吸入，不会出现吸空问题。建模过程中需要重点处理偏心转子与泵套之间的运动干涉检查，要保证转子转动全行程中，与分隔块的接触间隙控制在0.02到0.04毫米之间，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会出现转子卡滞、转动阻力过大的问题，同时端盖与转子端面的间隙也要控制在0.01到0.03毫米，兼顾密封性能与转动灵活性。进出油孔的位置设计也经过了优化，两个孔的开设位置刚好对应腔室吸排的起止点，不会出现吸油腔与压油腔连通的困油现象，不需要额外开设卸荷槽，进一步简化了泵体的加工工序。
