船用曲柄连杆式往复输送泵结构设计

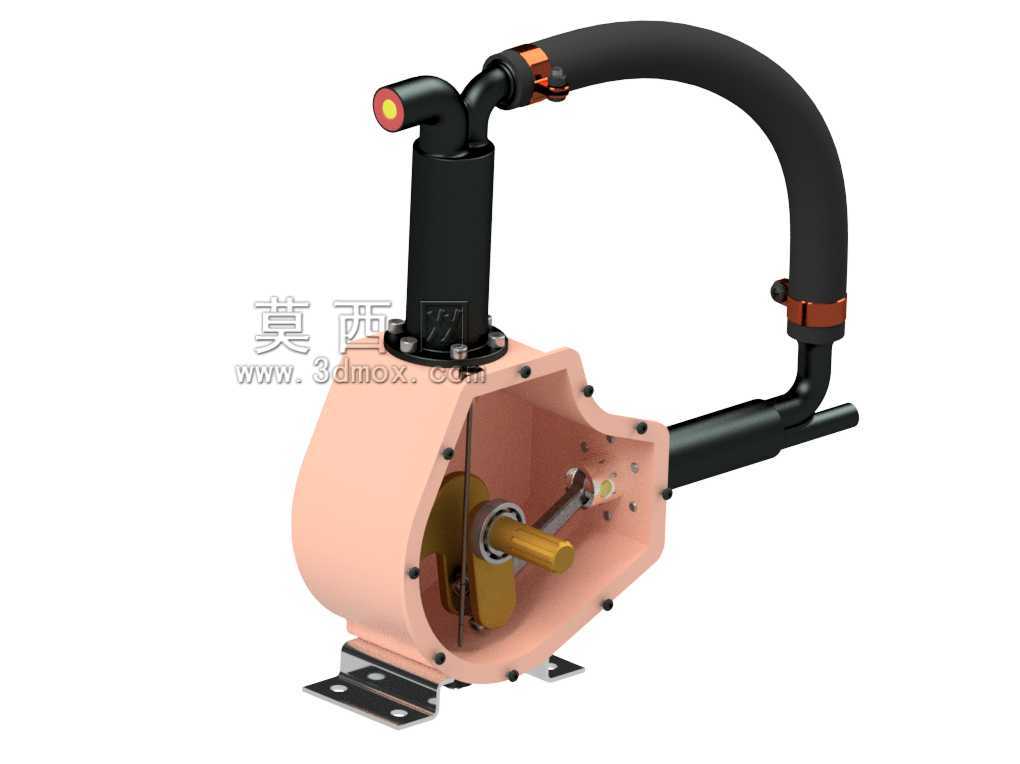

　　在船舶舱底水输送、小型燃油驳运、舷外水抽吸这类对泵组自吸能力、抗晃动性能要求较高的工况里，这类带外置柔性管路的曲柄连杆往复泵一直是小流量高扬程场景的常用选型。不同于普通陆用离心泵对安装水平度、入口液位高度的严苛要求，该类泵组的结构设计从一开始就围绕船舶航行中的横摇、纵晃工况做了适配，核心传动部分完全封闭在粉涂的铸铁壳体内，避免舱内高湿盐雾环境对曲柄、连杆、十字头这类运动副的侵蚀，哪怕船舶在风浪中出现15度以内的持续横摇，壳体内的润滑油也能依托腔体的挡油结构维持对运动副的有效润滑，不会出现润滑断供导致的部件干磨。

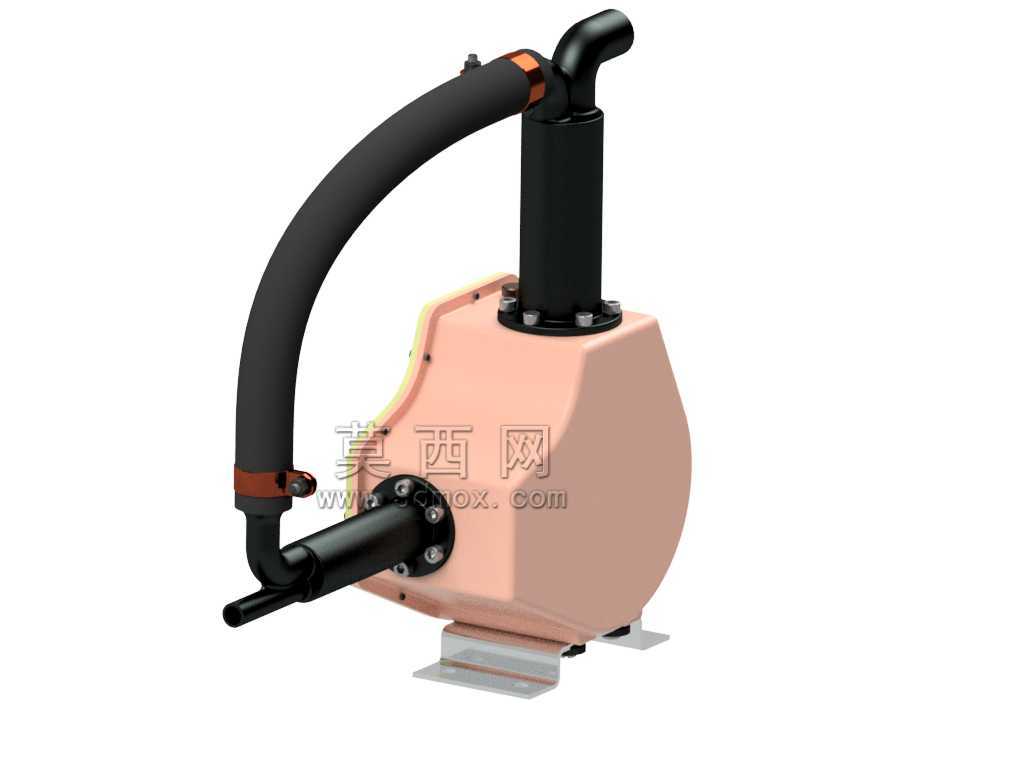

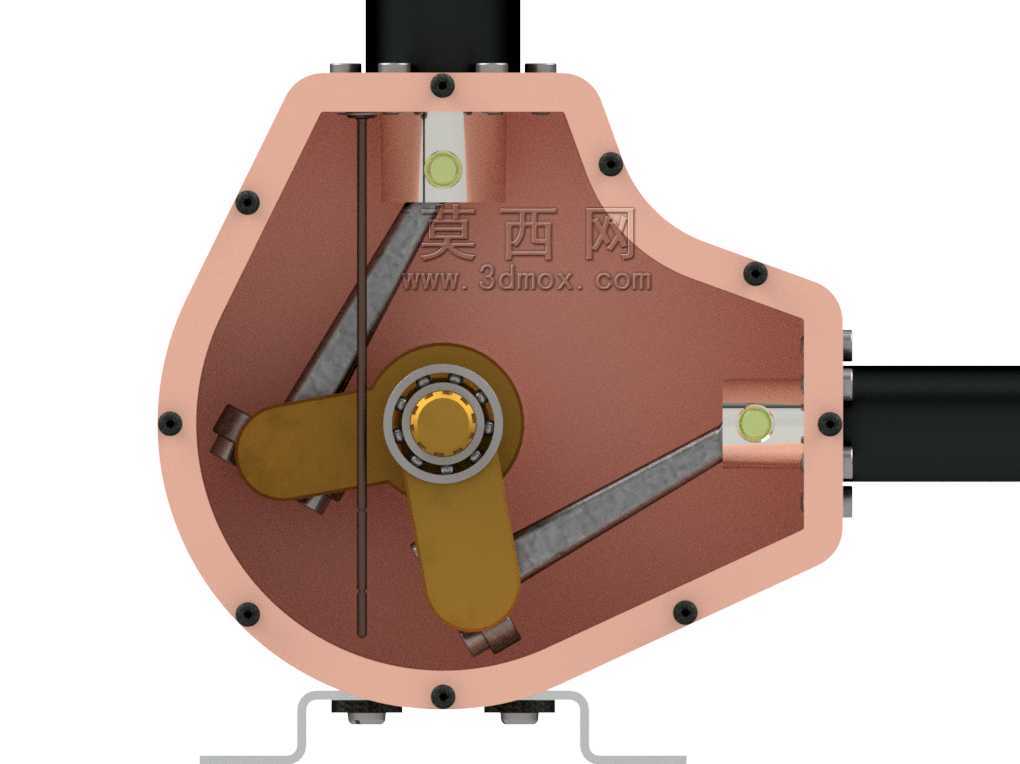

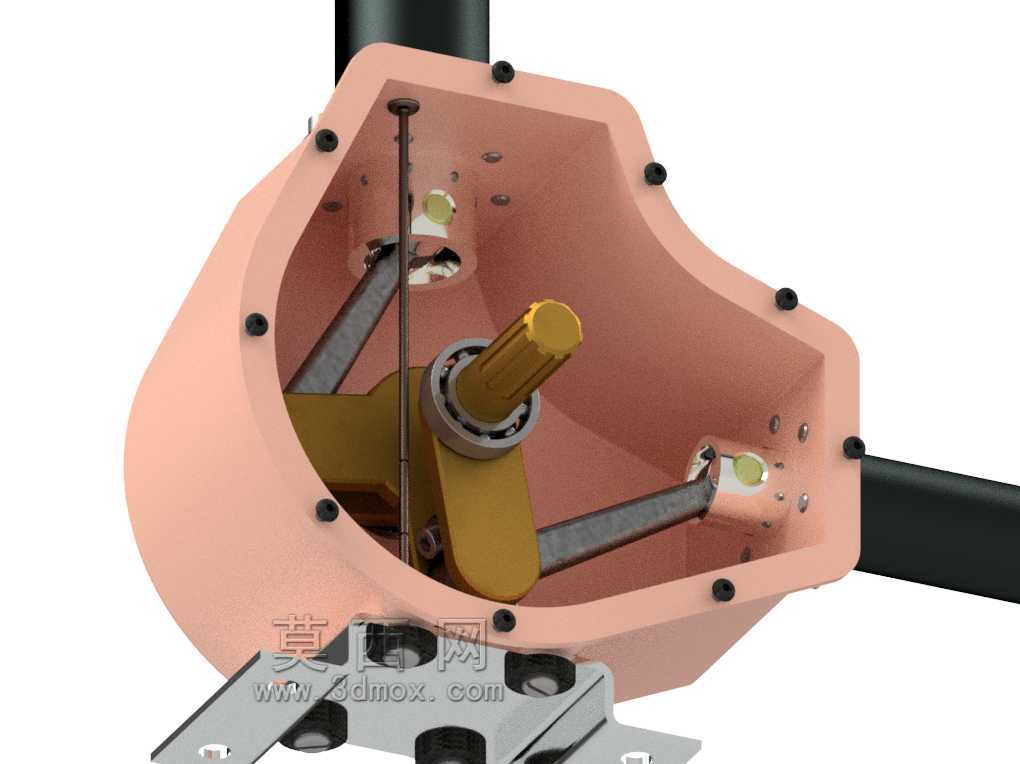

　　从功能实现逻辑来看，该泵依靠曲柄的圆周运动带动十字头做直线往复运动，进而驱动活塞在缸套内完成抽吸、压排的流体输送过程，入口端的柔性弯管采用耐油橡胶加金属箍的结构，一方面可以抵消泵组运行时的振动传递，避免管路连接位置因为长期振动出现疲劳开裂，另一方面也能适配船舶舱室内复杂的管路走向，不需要额外增加过多硬管弯头就能完成入口管路的对接。泵体底部的安装脚采用带长圆孔的冲压钢板结构，安装时可以根据舱内基座的螺栓孔位做小范围的位置调整，不需要对基座做二次扩孔加工，安装脚与泵壳之间采用螺栓刚性连接，保证泵组运行时的整体刚度，降低运动部件往复动作带来的整机振动幅值。

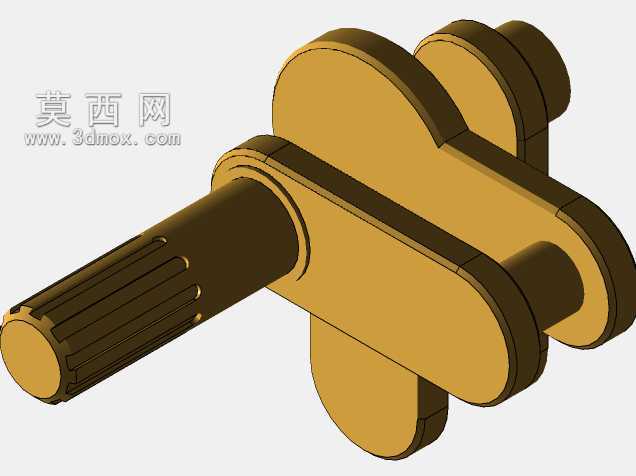

　　设计过程中，首先要确定的是曲柄的偏心距与连杆长度的比值，这个参数直接决定了泵的活塞行程以及运行时的侧向力大小，比值过大则活塞对缸套的侧向力会急剧升高，加剧缸套的偏磨，缩短密封件的使用寿命，比值过小则会导致相同流量需求下泵的整体体积过大，占用过多舱内宝贵的安装空间。该结构将偏心距与连杆长的比值控制在1:4.5的区间，既保证了运动副的受力处于合理范围，也将整机的外形尺寸控制在紧凑区间，不含外接管路的主体部分长度约320mm，宽度约180mm，高度约260mm，安装时只需要预留出前后各50mm的管路操作空间、上方100mm的检修空间就能完成日常的密封件更换、润滑油补充操作，不需要将整泵从基座上拆解下来。

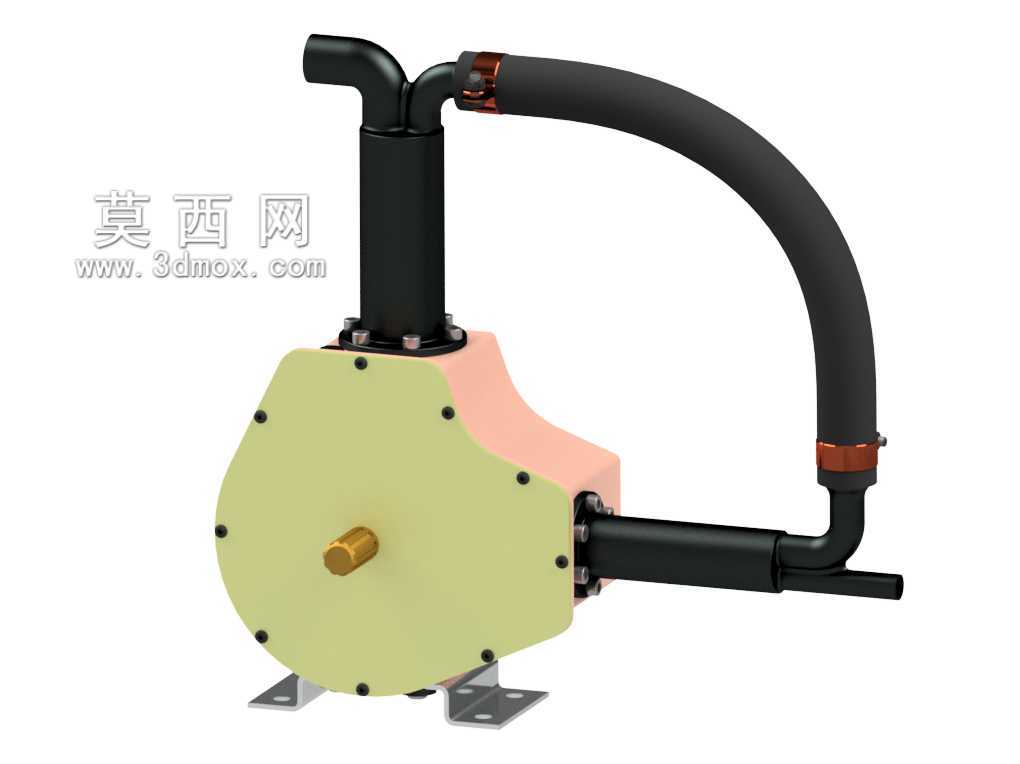

　　壳体的剖分面采用止口加密封垫的结构，连接螺栓沿剖分面均匀布置，保证壳体结合面的密封压力均匀，避免舱内积水、盐雾进入壳体内部污染润滑油，同时也能防止壳体内的润滑油渗漏到舱室甲板上。外露的传动轴采用双唇口油封密封，外侧的防尘唇可以阻挡舱内的灰尘、金属碎屑进入油封位置，内侧的主密封唇则负责阻挡润滑油外泄，油封的安装位置设计了可拆卸的端盖结构，更换油封时只需要拆下端盖就能完成操作，不需要拆解整个泵壳，大幅降低了船舶航行中的现场检修难度。

　　外接的柔性管路与泵体的金属接头采用卡箍加密封胶圈的连接方式，相比传统的螺纹连接，这种结构在安装时不需要反复旋转管路调整角度，只需要将管路插接到接头位置拧紧卡箍螺栓就能完成密封，在舱内狭窄的操作空间里，这种设计能减少至少一半的管路安装工时，同时也能避免螺纹连接在长期振动后出现的松动渗漏问题。管路的弯曲半径设计为管路直径的6倍，既保证了管路内的流体阻力处于较低水平，也避免了柔性管因为弯曲半径过小出现的内层橡胶开裂、钢丝层断裂问题，延长管路的实际使用寿命。

　　在实际选型匹配时，这类泵组通常适配小流量的流体输送场景，单泵流量可以满足小型船舶舱底水的日常抽排需求，也可以作为燃油系统里的备用驳运泵，在主输送泵故障时临时完成燃油的跨舱驳运。泵的进出口方向可以根据舱室的管路布局做调整，只需要更换对应位置的接头堵头就能改变进出口的朝向，不需要重新加工泵壳结构，适配不同船舶的舱室布置差异。运动部件的材质选择上，曲柄采用45号钢调质处理，连杆采用铸钢件加工，十字头采用球墨铸铁加表面淬火处理，保证运动部件在长期往复运动下的耐磨性能，活塞密封采用耐油橡胶夹布材质，既能耐受燃油、滑油的侵蚀，也能在一定的颗粒杂质环境下维持密封性能，避免因为舱底水夹带少量细小杂质就出现密封失效。

　　从安装边界来看，泵组的重心位于安装脚平面以上约120mm的位置，安装时只需要采用4颗M10的螺栓将泵脚固定在舱室基座上，就能满足船舶航行中的抗晃要求，不需要额外增加斜撑加固结构。泵的旋转方向没有严格限制，不管是顺时针还是逆时针驱动，都能完成流体的输送，只需要根据原动机的输出方向调整入口管路的连接位置即可，适配船上不同转向的电机、柴油机驱动源，减少备件的储备种类。日常维护时，只需要每运行300小时检查一次壳体内的润滑油油位，每运行1000小时更换一次润滑油、检查活塞密封的磨损情况，就能保证泵组的长期稳定运行，维护难度远低于结构复杂的多缸柱塞泵，非常适合船舶这类维护条件有限的应用场景。
