高地隙自走式水稻喷药作业机结构设计

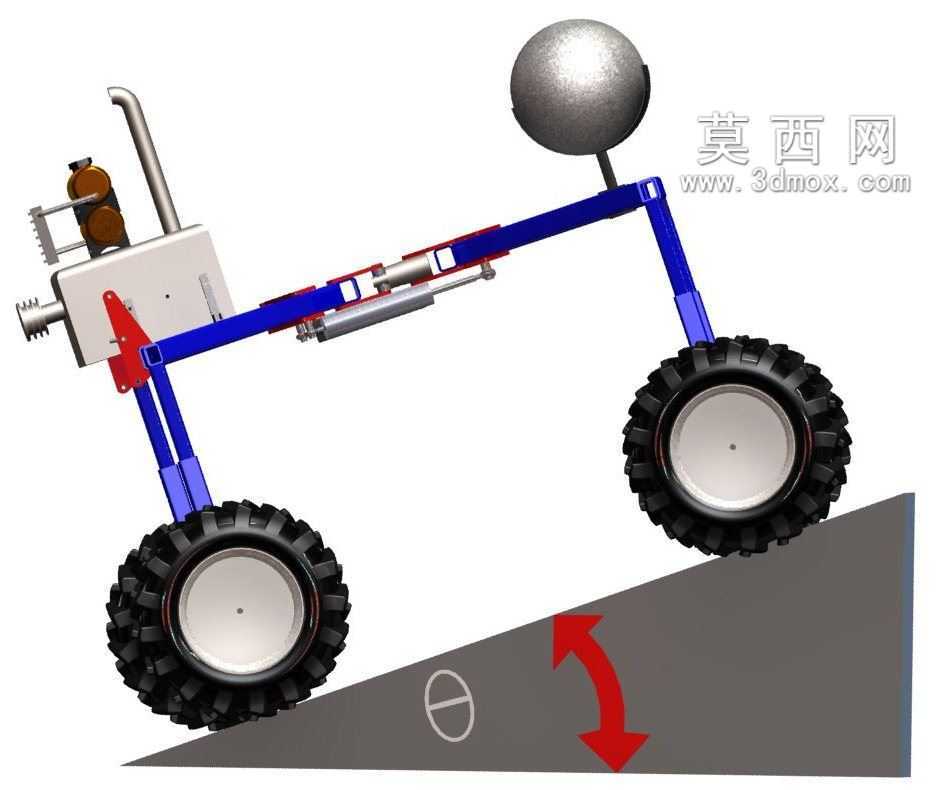

　　这款自走式水稻喷雾作业机的三维结构设计，核心围绕南方水稻种植区的植保作业痛点展开，针对传统轮式植保机械下田易陷车、压苗率高、喷幅适配性差的问题做了针对性的结构优化，整体采用高地隙四轮行走底盘布局，最小离地间隙预留了水稻分蘖期至抽穗期的冠层通过高度，避免作业过程中底盘刮蹭稻穗造成折穗损失，轮距参数匹配国内主流水稻种植的垄距规格，行走轮选用高花水田专用轮胎，胎纹深度与接地比压经过反复校核，确保在泡田后的软烂泥脚地块行走时不出现严重打滑、陷车问题，同时将轮边传动结构做了密封防护设计，防止田间泥水侵入传动部件造成磨损卡滞。

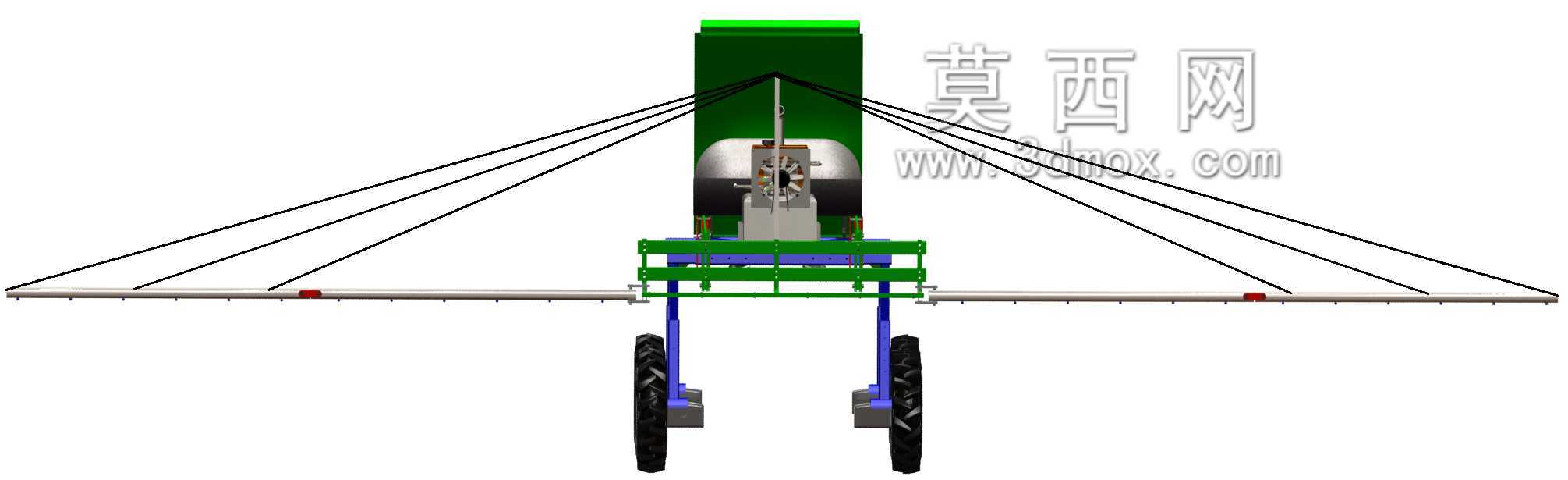

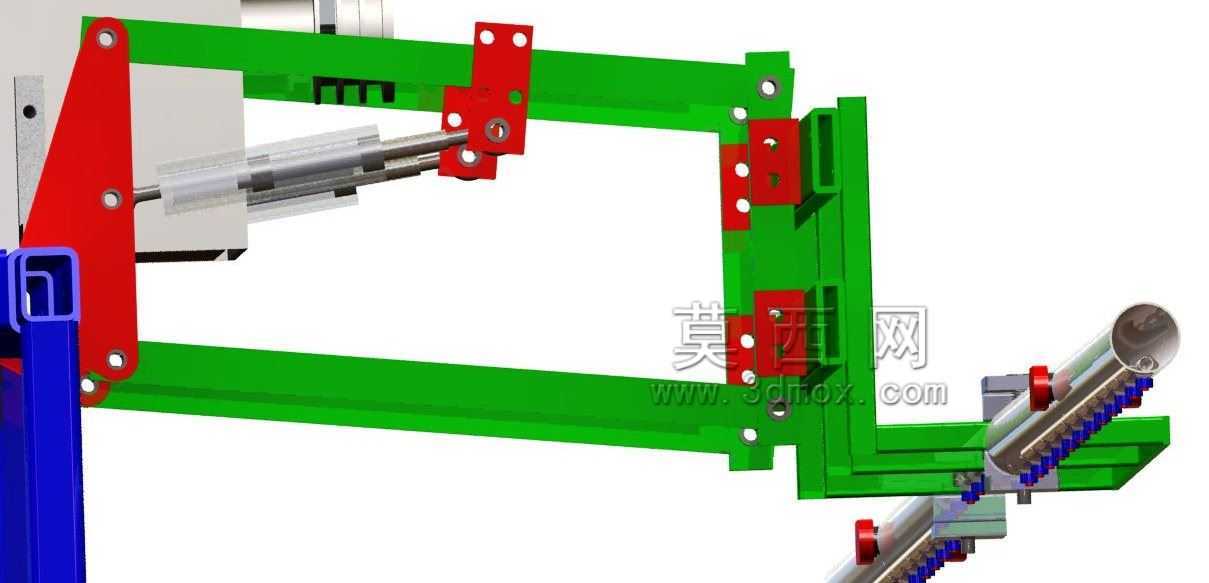

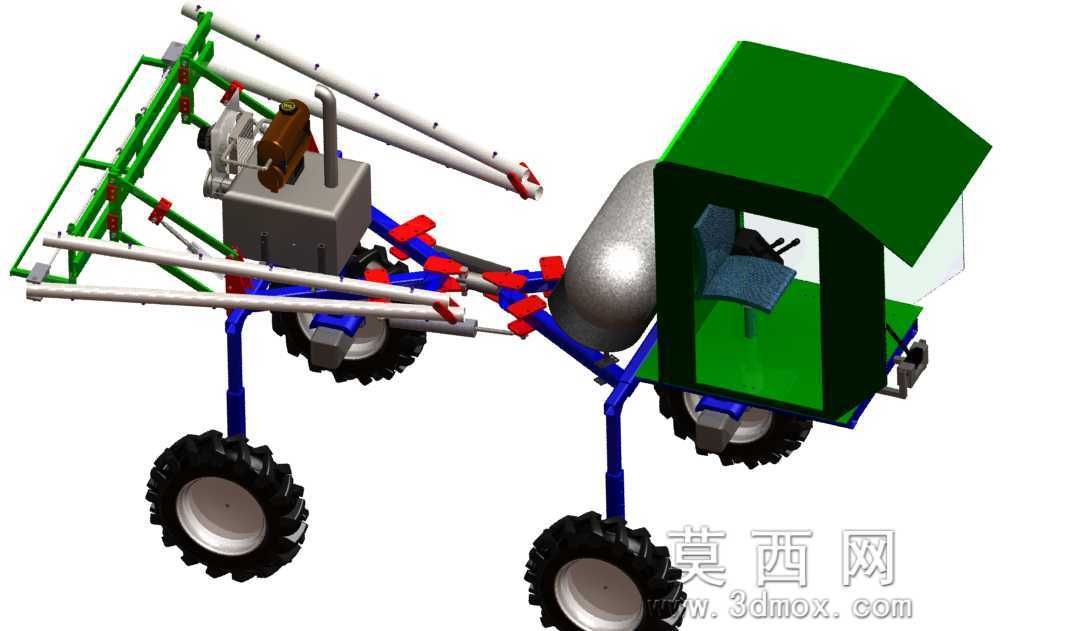

　　喷杆系统采用多段折叠式结构设计，作业状态下可展开至匹配大田块的有效喷幅，转场或通过田埂、农村机耕道限宽路段时可将两侧喷臂向内折叠收拢，收拢后整机宽度控制在常规农用运输车辆的通行边界内，无需额外拆卸部件即可完成跨地块转场。喷杆的高度调节采用液压驱动结构，可根据水稻不同生育期的株高调整喷杆与稻冠层的距离，从苗期低位喷药到抽穗期高位施药都能保持最佳的雾滴沉降距离，避免喷杆过低刮蹭作物、过高造成雾滴漂移的问题；喷杆末端加装了防撞回位结构，作业过程中如果碰到田间电线杆、田埂障碍物，喷臂可自动向内偏转避让，碰撞力消失后自动回位到作业位置，减少刚性碰撞造成的喷杆弯折、管路断裂故障。

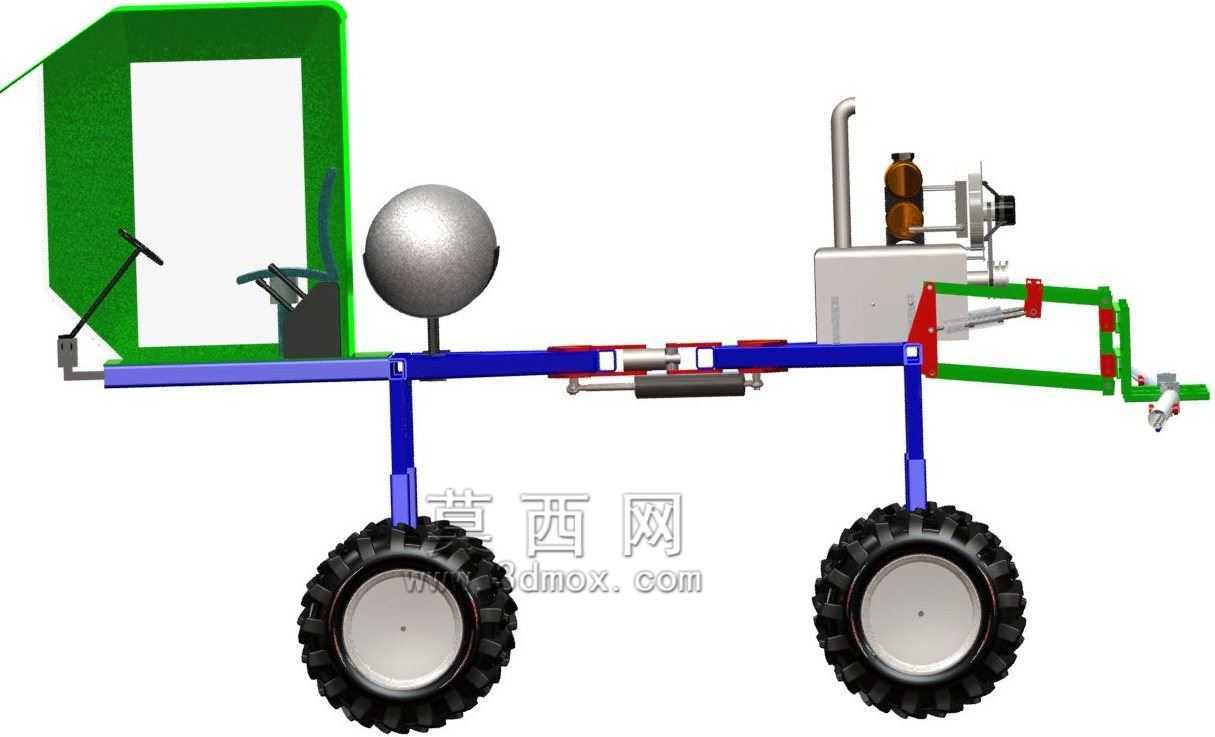

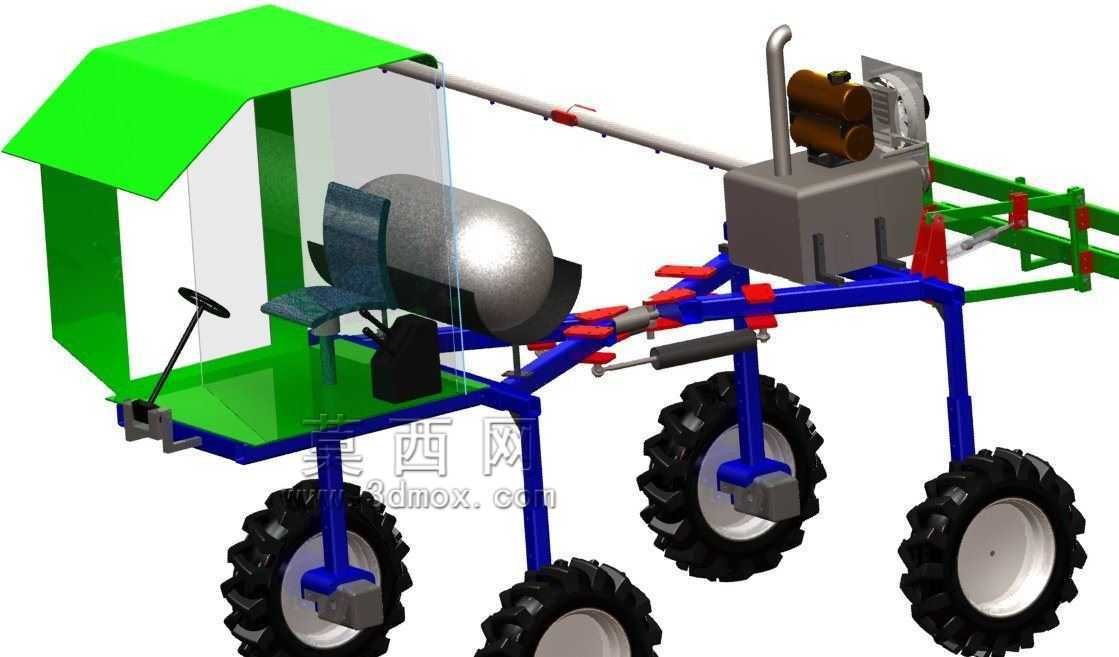

　　动力系统采用发动机后置布局，将发动机、燃油箱、液压泵站集中布置在驾驶舱后方的机架上，前后轴荷分配经过反复调整，避免前轴过重导致转向沉重、后轴附着力不足打滑的问题，同时发动机位置远离驾驶舱，配合隔音隔热护板减少作业过程中驾驶位的噪音与热辐射，提升长时间作业的操作舒适性。驾驶舱采用框架式防护结构，舱体离地高度匹配高地隙底盘的作业视野需求，前挡风与侧窗采用大通透面积设计，驾驶员在座位上可清晰观察两侧喷杆的喷雾状态、前方地块的障碍物与作物边界，减少作业盲区；舱内操控部件按照人机工程学布局，转向、喷杆调节、油门制动、喷雾系统开关的操作位置都在驾驶员手臂可及范围内，降低长时间作业的操作疲劳度。

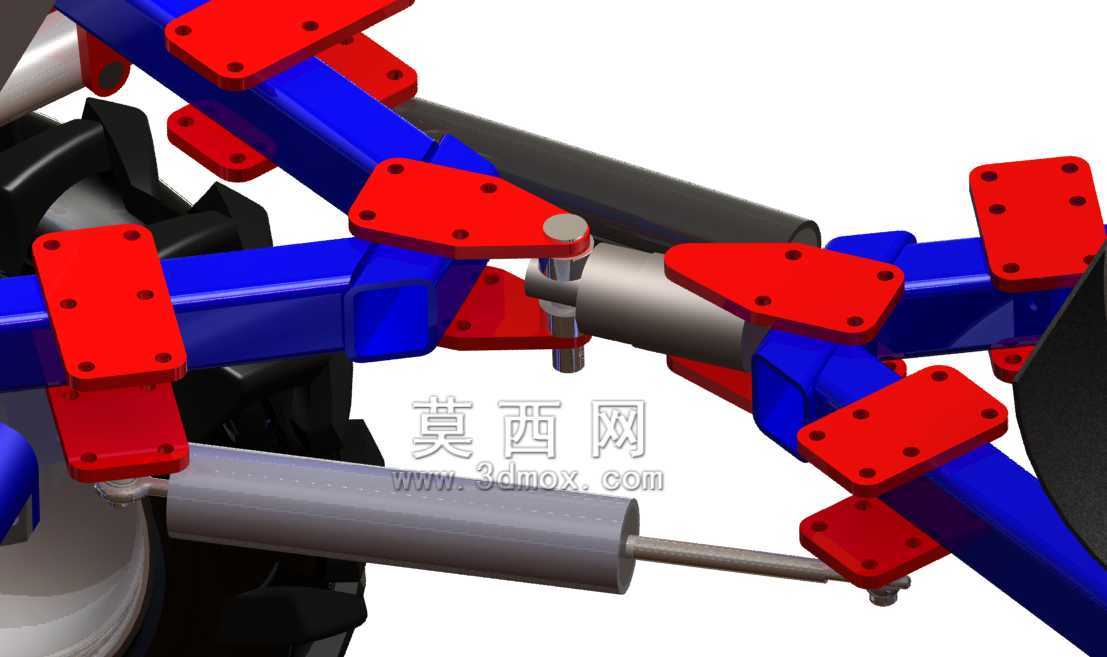

　　液压系统是整机的控制核心，行走驱动、转向动作、喷臂升降折叠、轮距调节都通过液压回路实现控制，相比传统机械传动结构，液压驱动的扭矩输出更平稳，可在水田低速作业时提供足够的牵引力，同时管路布置沿着机架主梁走线，所有管路接头都做了防松与密封处理，避免田间颠簸造成接头松动漏油，液压油箱预留了足够的散热面积，防止夏季长时间作业时油温过高导致的密封件老化、动作迟滞问题。药箱采用大容量流线型结构布置在机架中部位置，加满药液后可平衡前后轴荷，避免整机重心偏移造成侧翻风险，药箱内部加装了防浪涌隔板，减少地块不平时药液晃动造成的整机重心波动，药箱底部设置了大口径排污口，每次作业结束后可快速排空残液，方便清洗药箱避免不同药剂混合产生药害。

　　整机的安装边界充分考虑了农村机耕道、田埂的通行条件，折叠后整机的高度、宽度都符合乡村道路的通行限界，下田作业时无需额外修建专用通行通道，可直接通过常规宽度的田埂进入地块；喷杆的喷雾管路采用快插式接头设计，日常维护更换喷嘴、检修管路时无需专用工具即可快速拆装，喷嘴选用防滴漏结构，停喷时自动封闭管路避免药液滴漏造成局部药害，同时可根据不同的药剂类型、作业风速更换不同流量的喷嘴，适配杀虫、杀菌、叶面肥喷施等不同的植保作业需求。转向系统采用液压助力转向，转弯半径控制在较小范围内，可在小块水稻田内灵活掉头，减少地头空驶的压苗面积，四个车轮的转向角度经过匹配校核，转向时车轮无侧滑，减少泥泞地块的转向阻力与轮胎磨损。
