农田作业用旋转式锄地耕作机具结构

　　这款旋转式锄地耕作部件，主要适配旱作农田的苗间除草、表层松碎土作业场景，在东北、华北的大田玉米、大豆种植区，以及南方丘陵地带的蔬菜、经济作物种植地块都有广泛的适配空间。区别于传统固定式锄头依靠人力拖拽切土的作业逻辑，该部件采用多组旋转锄齿沿横向排布的结构，作业时随配套动力设备前进的同时，锄齿绕自身横向轴做回转运动，能将表层5-8厘米深度的土壤均匀切松，同时把刚萌发的杂草幼苗从土层中带出、晾晒在地表，达到除草兼表层松土的效果，不会像深耕部件那样把深层生土翻到表层影响作物根系生长。

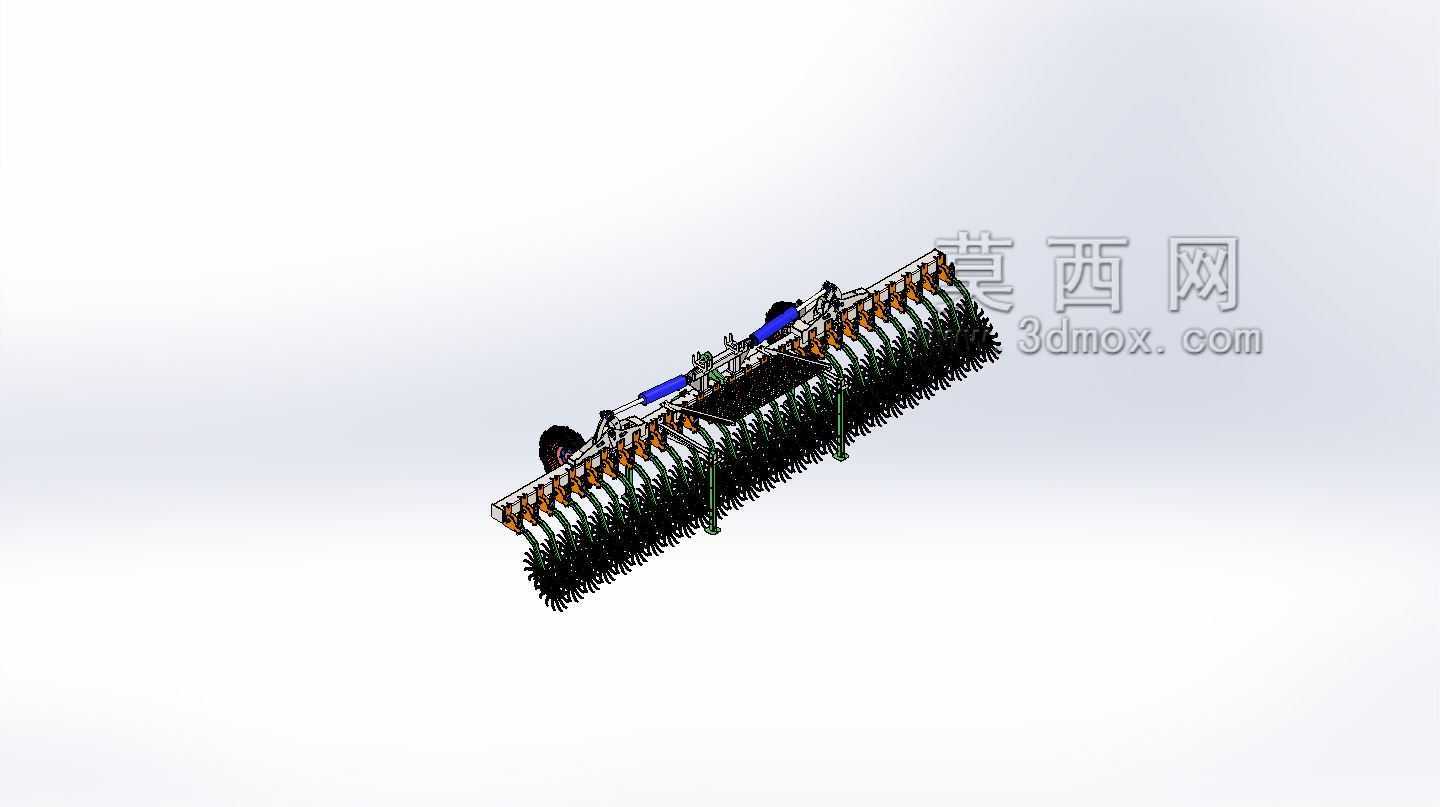

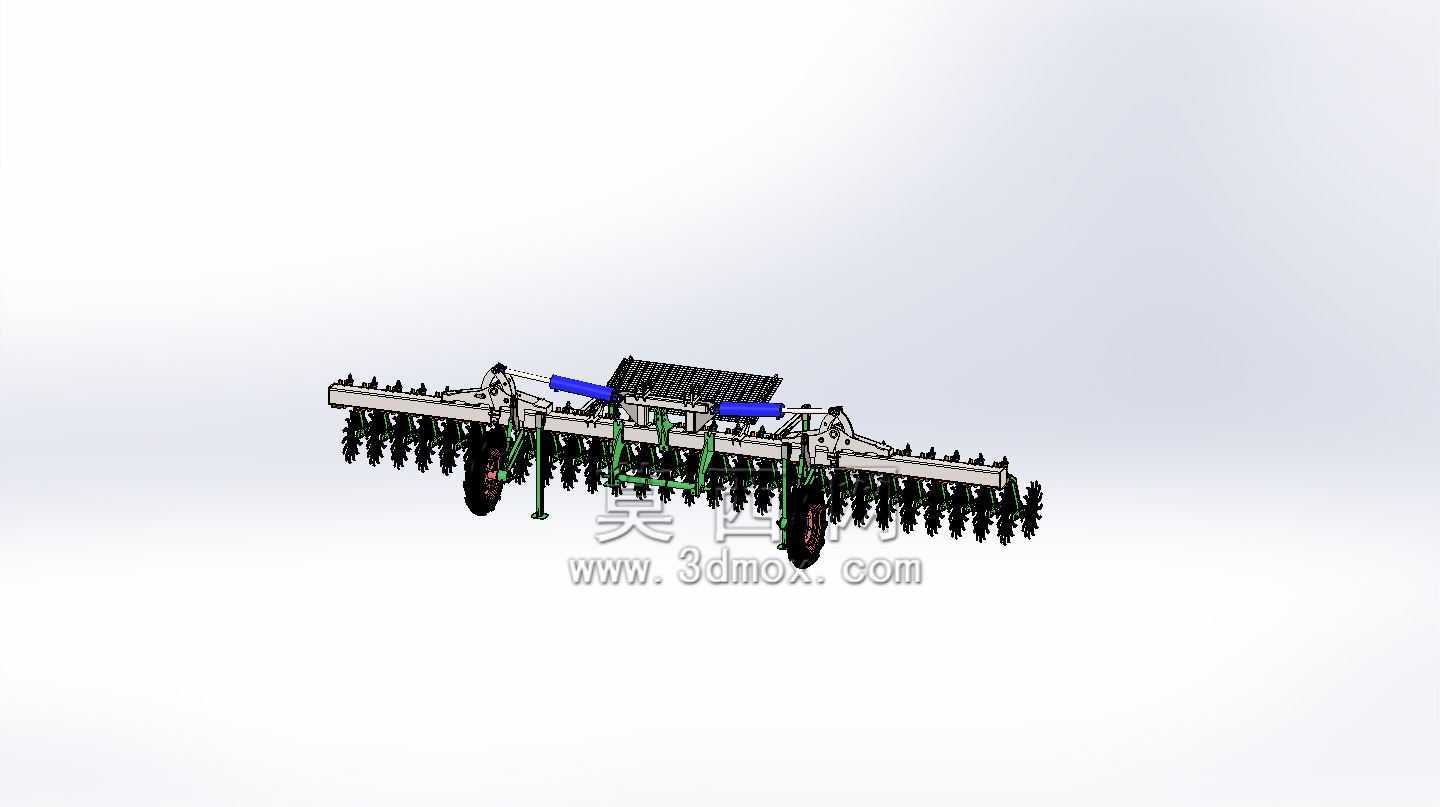

　　从结构设计逻辑来看，整体机架采用矩形钢管焊接成型，横向排布的锄齿安装座沿主梁等距分布，每个安装座上通过螺栓固定多组弯形弹性锄齿，锄齿尖端做了淬火硬化处理，作业时碰到土壤里的小石块、作物残根时能产生小幅弹性避让，避免齿尖崩断或者变形。相邻两组锄齿的作业轨迹有15毫米左右的重叠量，确保作业幅宽内没有漏耕漏锄的空白区域，整个作业幅宽覆盖6米的作业宽度，单次作业就能完成6米幅宽的表层处理，作业效率比传统人工锄地提升近百倍，也比普通悬挂式中耕机的作业速度更快，对土壤的压实程度更低。

　　安装边界方面，该部件采用标准三点悬挂连接结构，上悬挂点销孔直径为标准22毫米，下悬挂点的横向间距可在800毫米到1100毫米范围内调节，适配多数50马力以上轮式拖拉机的后悬挂接口，动力输入通过万向节传动轴连接拖拉机后输出轴，额定输入转速为540转每分钟，和多数农用拖拉机的标准后输出转速匹配，不需要额外加装变速调整装置。整机横向展开最大宽度为6020毫米，运输状态下可将两侧的折叠段向上翻折，折叠后整机横向宽度控制在2400毫米以内，符合乡村道路通行的宽度要求，不需要额外办理超限运输手续。

　　实际作业过程中，锄齿的入土深度通过两侧的限深轮进行调整，限深轮采用实心橡胶轮结构，高度调节范围为0到120毫米，可根据不同作物的生长阶段调整锄齿入土深度：作物刚出苗的阶段，入土深度控制在3厘米以内，只铲除表层杂草，不会伤及作物的浅层根系；作物长到30厘米以上的中耕阶段，可将入土深度调整到8厘米左右，在除草的同时打破土壤表层的板结层，提升土壤的透气性，促进作物根系向下生长。和普通旋耕机相比，该部件的锄齿排列密度更低，作业时对土壤的扰动更小，不会把土壤打得过细导致降雨后容易板结，同时作业功耗更低，同等幅宽下的作业功耗比普通旋耕机低40%左右，能有效降低配套动力设备的燃油消耗。

　　在细节结构设计上，每个锄齿安装座都设置了安全剪切销，当作业过程中碰到深埋的石块、树根等坚硬障碍物时，剪切销会优先被剪断，让对应的锄齿组停止动力输入，避免冲击力传递到主梁或者传动箱造成核心部件损坏，后期更换剪切销只需要几分钟就能完成，大幅降低田间作业的故障停机时间。传动部分采用密封式齿轮箱传动，所有轴承位置都设置了双唇口密封圈，能阻挡田间的泥土、灰尘进入传动箱内部，齿轮箱加注通用齿轮油即可满足润滑要求，日常保养只需要每个作业季结束后更换一次齿轮油，不需要频繁加注润滑脂，降低了日常维护的工作量。整个部件的重心设计在悬挂点前方200毫米左右的位置，悬挂到拖拉机上之后不会让拖拉机出现翘头的情况，作业时的整机稳定性更好，即使在坡度不超过15度的坡地作业也能保持稳定的作业深度，不会出现一侧入土过深、一侧漏耕的问题。
