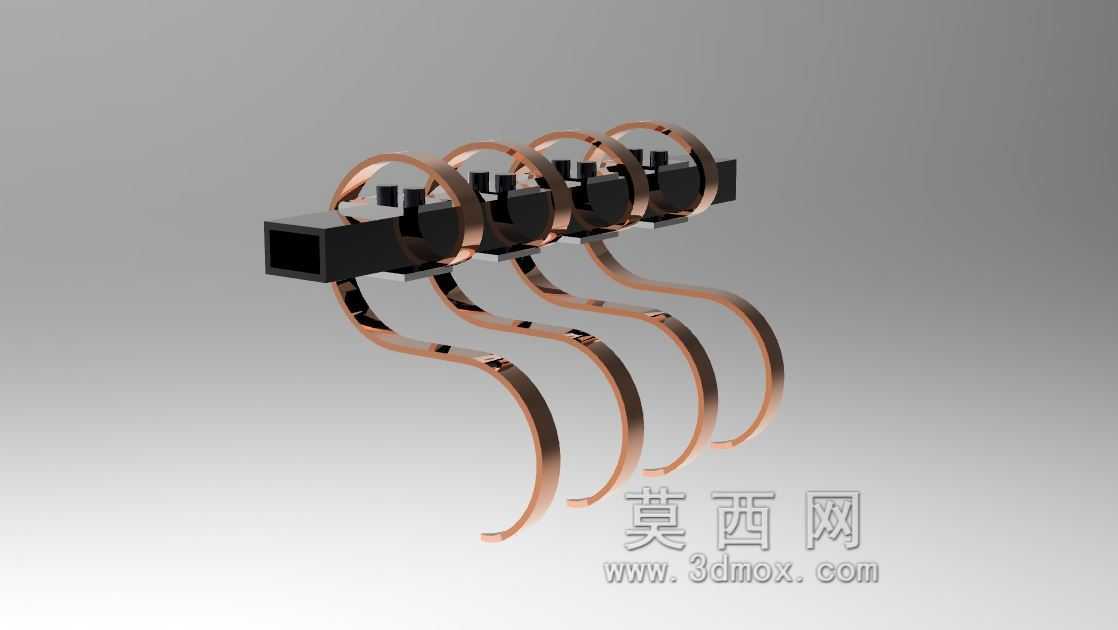

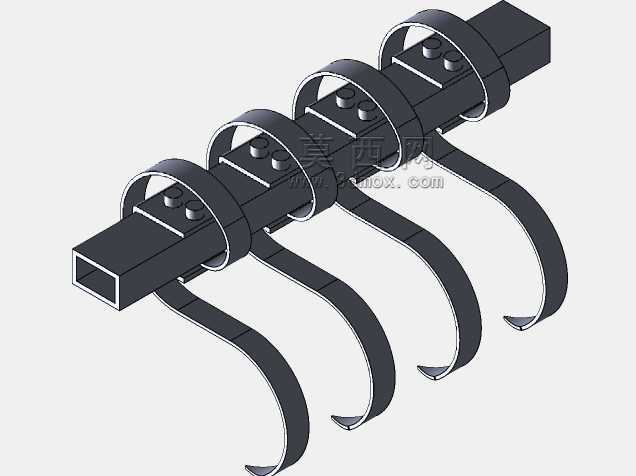

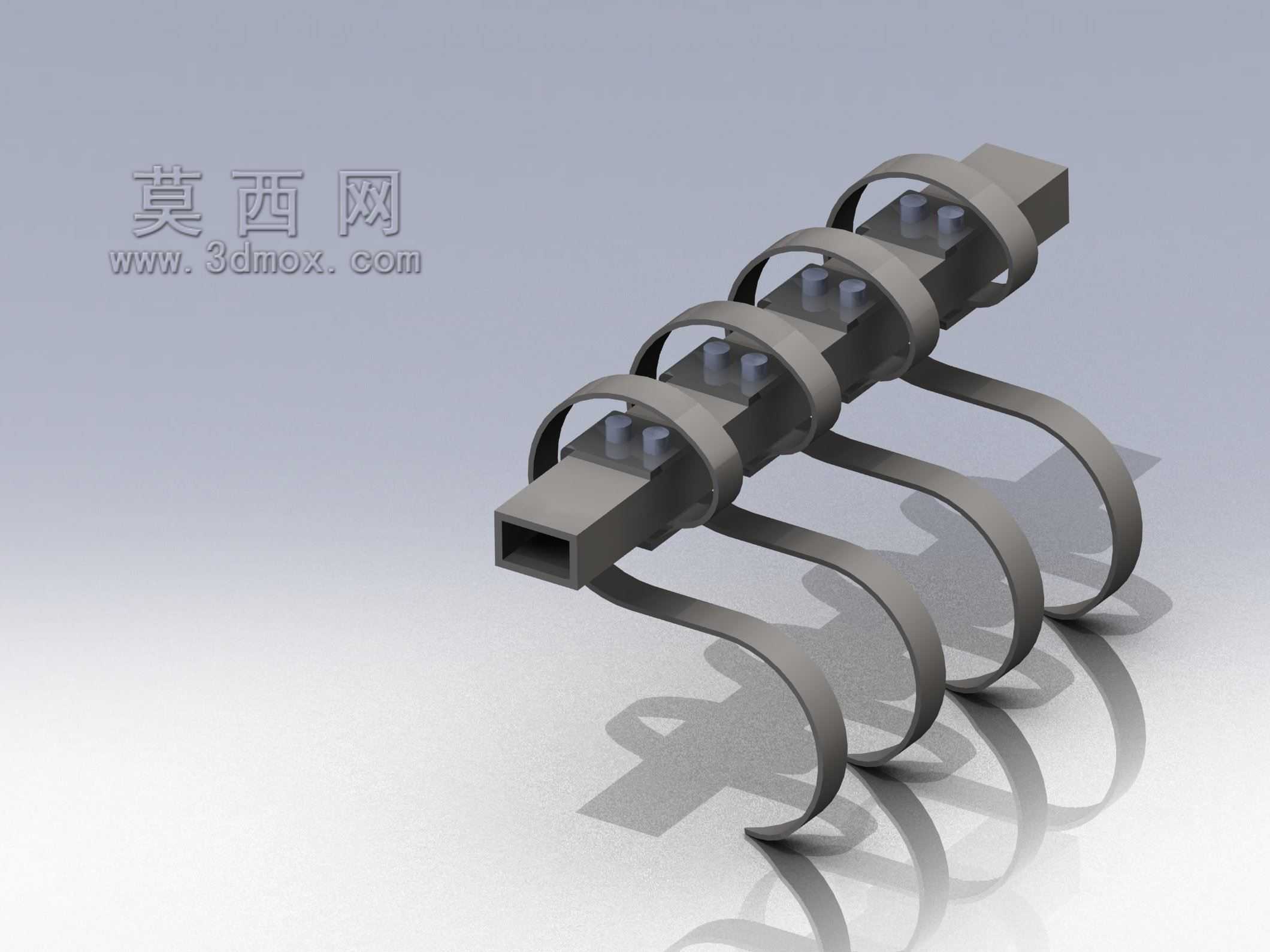

农用S形耕耘除草松土作业部件

　　在旱作农田的播前整地、作物苗期行间管理作业场景中，这类S形耕耘部件是旋耕、中耕设备上的核心作业执行件，区别于传统直齿耕耘部件的刚性冲击特性，S形的弹性曲臂结构能在作业过程中通过自身形变缓冲土壤内石块、作物残根带来的瞬时冲击载荷，大幅降低作业时的整机振动，同时减少齿体遇障断裂的概率。从实际田间作业需求出发，该部件的核心用途是完成表层土壤的松碎、杂草的切割铲除，以及土块的细碎整平，适配10-18马力段的小型手扶拖拉机、微型耕耘机挂载使用，也可作为多行中耕机的单组作业单元，用于玉米、棉花、蔬菜等旱作作物的苗期行间中耕，作业深度可覆盖3-10厘米的表层耕作区间，不会过度扰动深层土壤造成墒情流失。

　　从功能特性来看，该部件采用方管套接的安装基座，基座上预留了四组螺栓锁紧位，可直接匹配主流耕整设备的横向安装梁，安装时可根据作业行距需求灵活调整单组部件的横向间距，适配不同作物的种植农艺要求。S形曲臂采用等截面弧形设计，作业时曲臂的弧形走向能引导被切削的土壤沿弧面向上抬升后回落，在回落过程中完成土块的自然破碎，同时将铲除的杂草埋覆到土层下方，实现除草、松土、覆草的一次性作业，相比直齿部件作业后的地表平整度提升40%以上，且不会出现明显的作业沟痕。曲臂末端的作业刃口采用圆弧过渡设计，入土时能减少切削阻力，相比同幅宽直齿部件作业功耗降低15%左右，在小马力动力设备上也能保证足够的作业效率。

　　设计过程中首先要匹配的是安装边界约束，安装基座的内孔尺寸适配4040毫米的标准方形安装横梁，基座上的锁紧螺栓孔间距为60毫米，单组部件的横向安装占用宽度为120毫米，纵向作业幅宽为单齿220毫米，四齿并排组装后整体作业幅宽可达800毫米，适配小型微耕机的常规作业幅宽要求。S形曲臂的曲率设计经过反复迭代，曲臂的弯曲半径从基座处的150毫米逐步过渡到末端的80毫米，保证作业时齿端入土角度始终保持在22度左右，这个入土角度能平衡切削阻力与土壤抬升效果，角度过大会导致入土困难、作业功耗飙升，角度过小则会出现深层土壤被过度扰动、作业深度不稳定的问题。曲臂的截面尺寸选用3010毫米的扁钢规格，保证足够的结构强度应对硬质土壤作业的载荷，同时保留适度的弹性形变空间，遇到土壤内的硬质异物时，曲臂可产生最大15毫米的弹性避让量，避免刚性碰撞导致的齿体变形或者动力输出轴过载。

　　在实际安装调试时，需要注意同一安装梁上的所有S形耕耘部件的齿端高度差要控制在5毫米以内，避免作业时出现深浅不一的沟痕，安装完成后要进行空载试运转，检查所有锁紧螺栓的紧固力矩，保证作业过程中部件不会出现松动移位。作业时可根据土壤质地调整作业深度，沙质土壤可适当调大作业深度到10厘米，黏重土壤则建议将作业深度控制在5-7厘米，避免曲臂负载过大出现永久形变。该部件的结构设计没有多余的冗余结构，整体重量较轻，单组部件重量仅为2.3公斤左右，拆装调整非常便捷，农户在田间作业时无需专用工具即可完成部件的更换或者间距调整，非常适合小规模地块的零散作业需求。

　　从长期作业的可靠性角度出发，S形的结构设计还能减少杂草缠绕的问题，传统直齿部件作业时杂草容易缠绕在齿根位置，需要频繁停机清理，而S形曲臂的弧形表面在作业过程中会随着设备的振动让缠绕的杂草自然滑落，大幅减少停机清理的时间，提升连续作业效率。同时曲臂的弧形走向能让作业时的受力方向沿曲臂切线方向传递，避免应力集中在齿根焊接位置，相比直齿部件的焊接处断裂风险降低60%以上，在多石砾的坡地作业场景下适应性更强。
