汽车发动机涡轮增压器带中冷管路系统结构

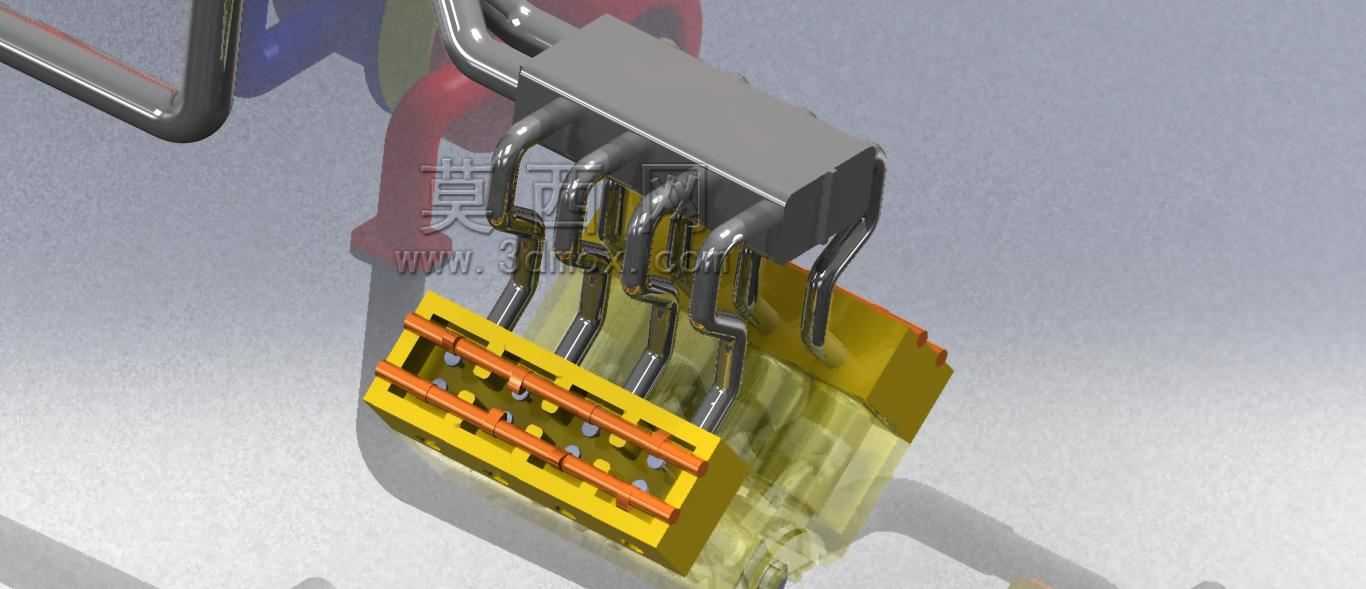

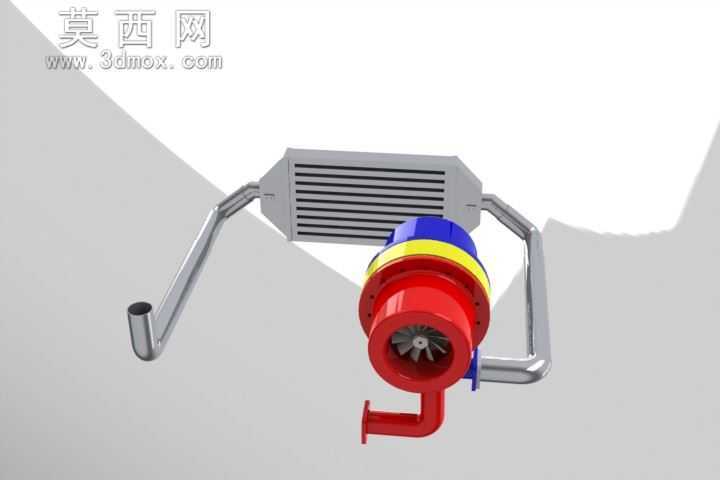

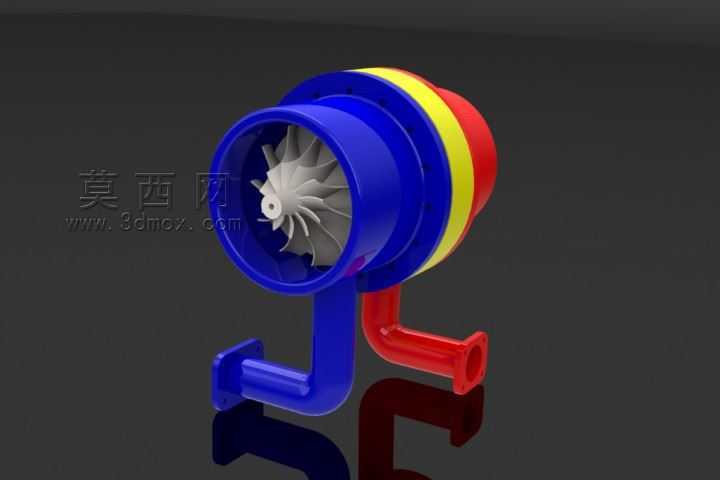

　　这套增压进气系统的三维结构，完整还原了车用小排量动力单元的增压进气回路核心组成，覆盖压气机壳体、涡轮腔体、中冷散热单元、进出气硬管连接段的全部结构细节，可直接用于动力总成布置阶段的空间校核、管路走向验证工作。在实际整车应用场景中，这套系统承担着压缩进气、降低进气温度、将高压空气稳定输送至发动机进气歧管的核心作用，是小排量汽油、柴油动力提升升功率、优化低扭输出特性的关键部件，广泛适配乘用车、轻型商用车的横置、纵置动力布局，在改装动力升级、原厂动力匹配开发环节都需要对这类结构做精准的空间与性能匹配。从结构功能来看，压气机端采用径向进气轴向出气的流道设计，叶轮与壳体的配合间隙在模型中做了符合工程实际的预留，

　　既保证高速旋转下的叶轮不与壳体发生刮蹭，又能尽可能减小叶顶间隙带来的压气效率损失；涡轮端与排气歧管对接的法兰接口做了加厚处理，匹配排气侧的高温工作环境，避免长期热冲击下出现法兰变形漏气问题。中冷器采用板翅式散热芯体结构，两侧气室与进出气硬管采用圆弧过渡连接，尽可能降低进气阻力，芯体的散热鳍片排布密度在模型中做了等比例还原，可用于前期散热面积估算、迎风面布置位置的确认。连接压气机出口到中冷器入口、中冷器出口到节气门段的金属硬管，全部采用空间弯管结构，弯管处的弯曲半径符合硬管加工的工艺要求，没有出现小于管径1.5倍的急弯结构，避免实际生产中出现弯管褶皱、进气截面突变导致的流阻激增问题，管路上的固定支架安装位也做了对应预留，

　　可直接匹配整车机舱内的悬置固定点，校核安装时的工具操作空间。设计思路上完全遵循实车正向开发的布置逻辑，首先确定涡轮增压器与排气侧的安装位置，保证涡轮转轴与发动机曲轴的空间角度符合动力输出的受力要求，再根据机舱内的剩余空间布置中冷器的安装位置，优先保证中冷器的迎风面积满足散热需求，最后通过空间管路连接两个核心部件，全程避让机舱内的冷却水管、空调管路、线束走向，同时预留出发动机运行时的抖动位移量，避免硬管在动力总成抖动过程中出现应力集中断裂的问题。安装边界方面，涡轮增压器的排气侧法兰接口尺寸、压气机出口的管径尺寸、中冷器的固定支脚间距、进出气硬管的接口卡箍位置都做了符合通用量产规格的还原，

　　在做整车布置时可以直接调取模型确认与周边部件的安全间隙，比如与防火墙的距离、与散热器框架的距离、与发动机装饰罩的空间关系，不需要再重新测绘核心部件的基础尺寸。这套模型的结构细节也覆盖了增压系统的常规设计要点，比如压气机壳上的放气阀安装位、中冷器气室上的温度压力传感器安装座、管路固定点的橡胶减震垫安装空间，都做了符合工程实际的结构表达，没有出现结构缺失或者不符合装配逻辑的设计，对于刚接触动力总成布置的结构工程师来说，可以通过这套模型理解增压进气系统的空间排布逻辑，掌握核心部件的安装避让原则，在实际项目中减少布置阶段的反复修改工作量；对于三维建模从业者来说，这套模型的曲面过渡、硬管空间走向、部件间的装配约束关系都具备很高的参考价值，可以学习复杂空间管路的建模思路、异形壳体的曲面构建方法，理解机械结构建模中“工艺优先、装配优先”的核心原则，避免做出无法落地生产、无法实际装配的理想化结构。
