天顶913制块机配套机械振动器结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373331
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构
  • 天顶913制块机配套机械振动器结构

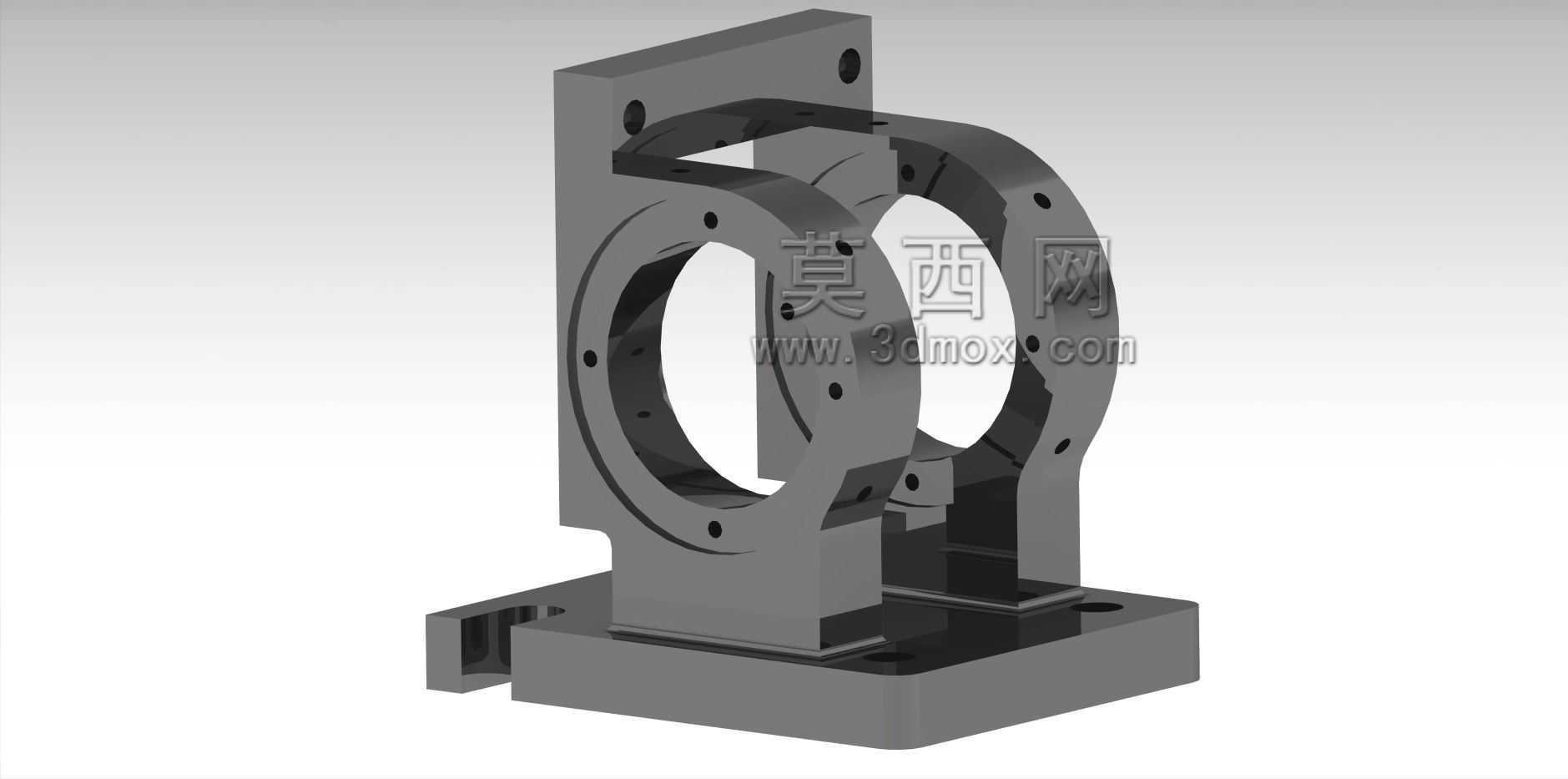

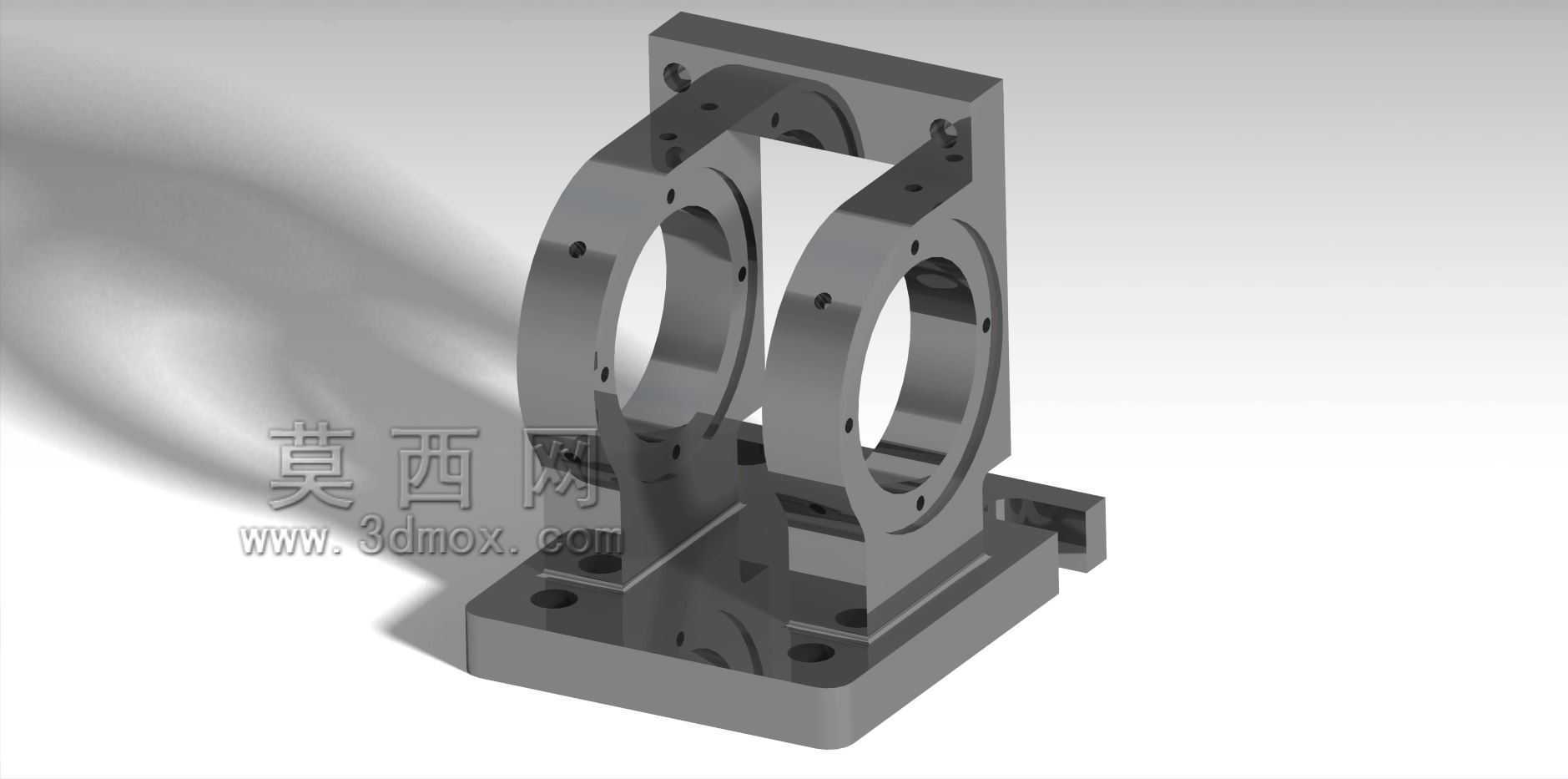

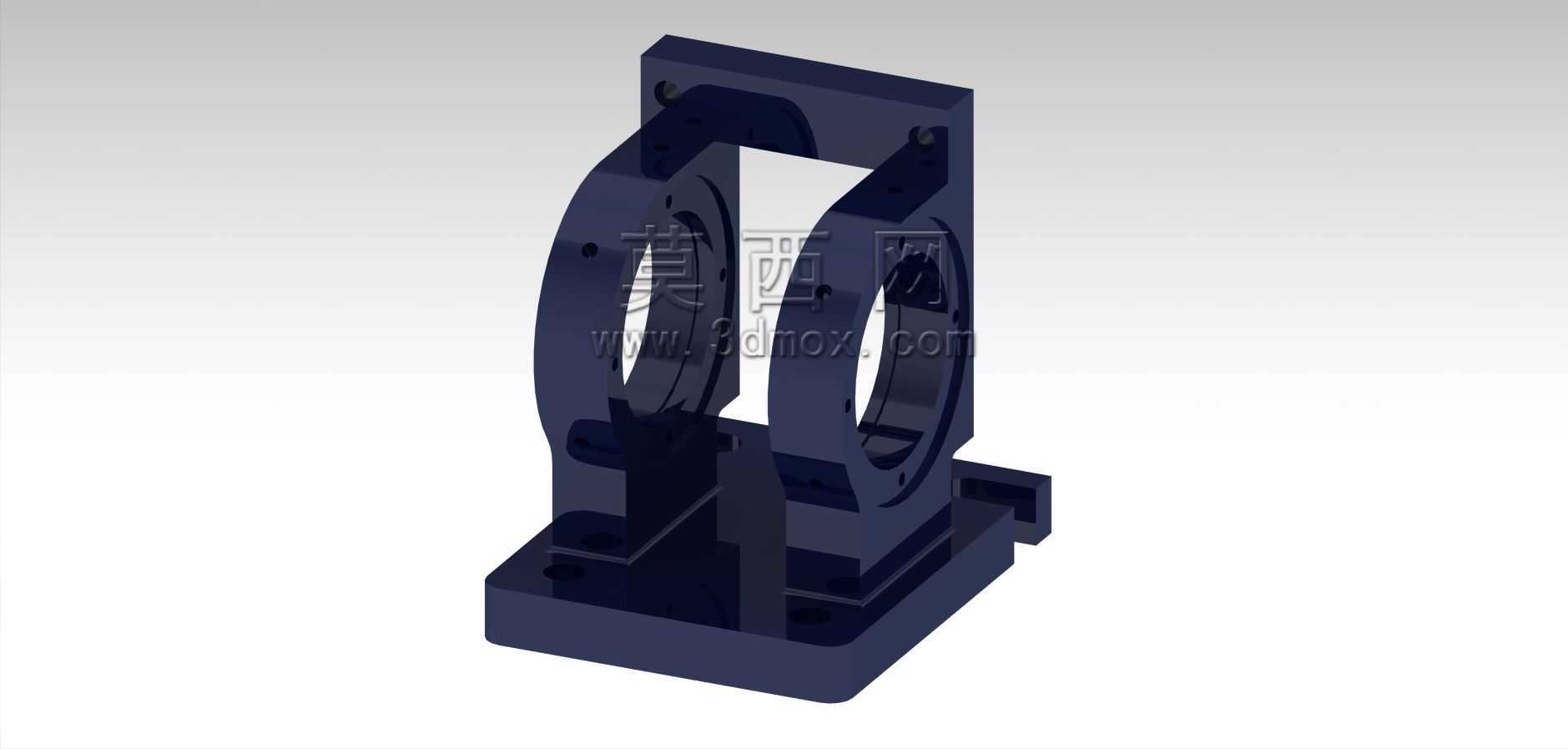

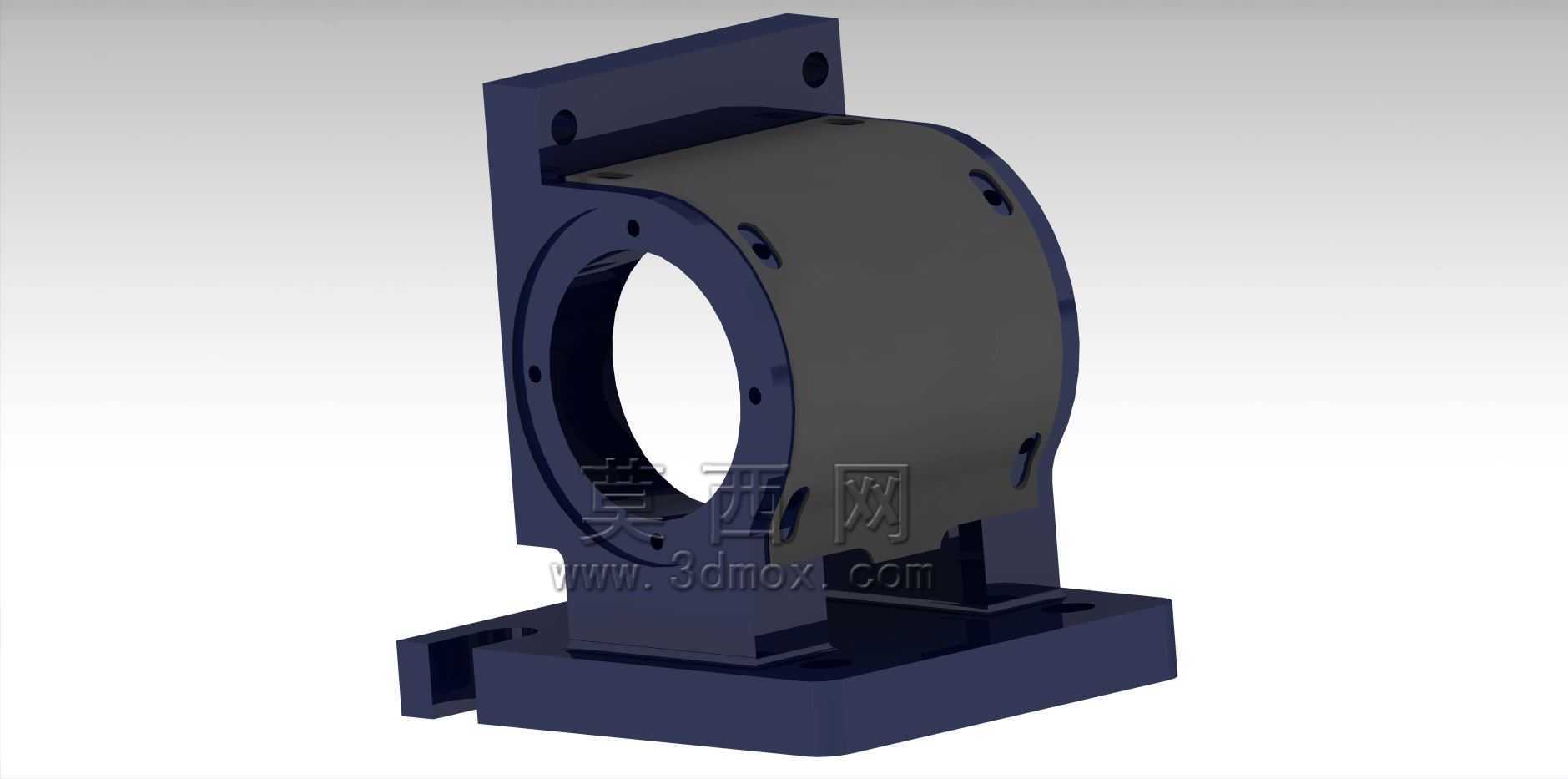

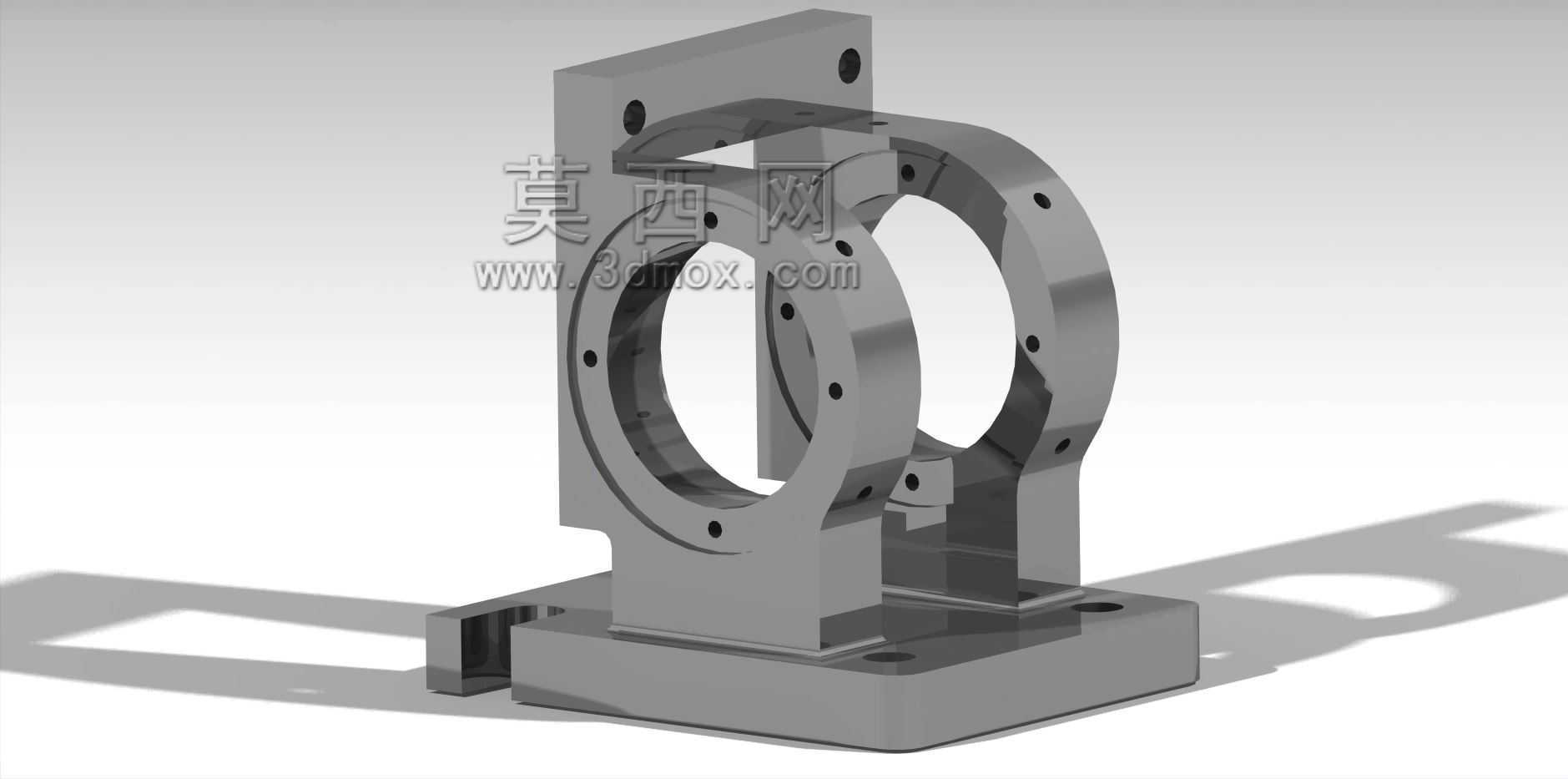

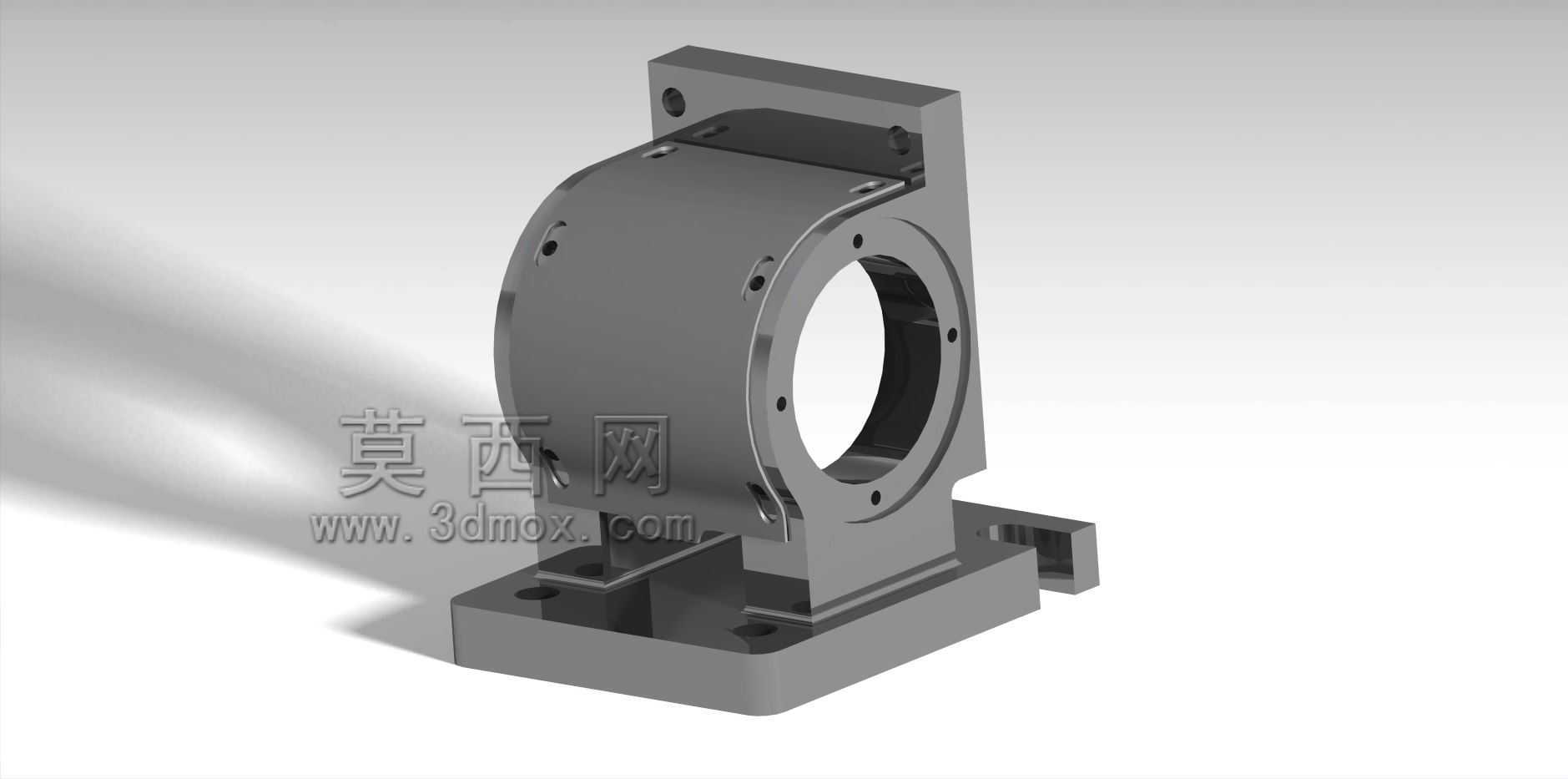

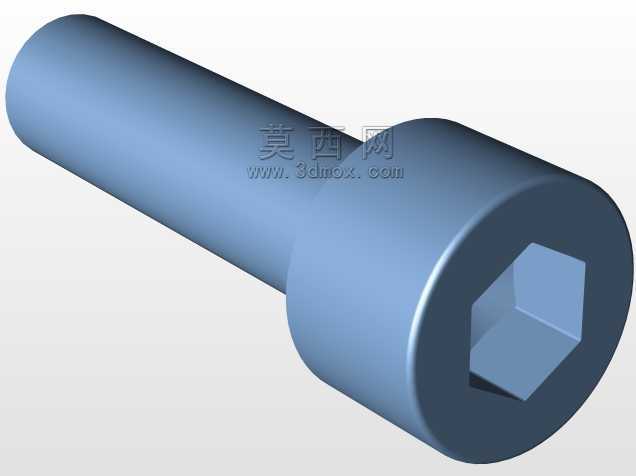

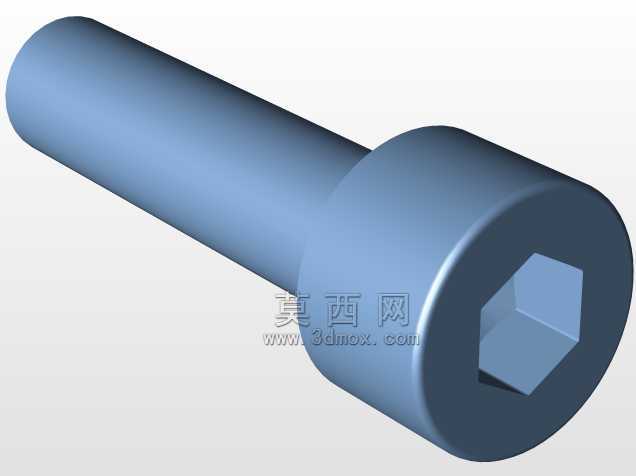

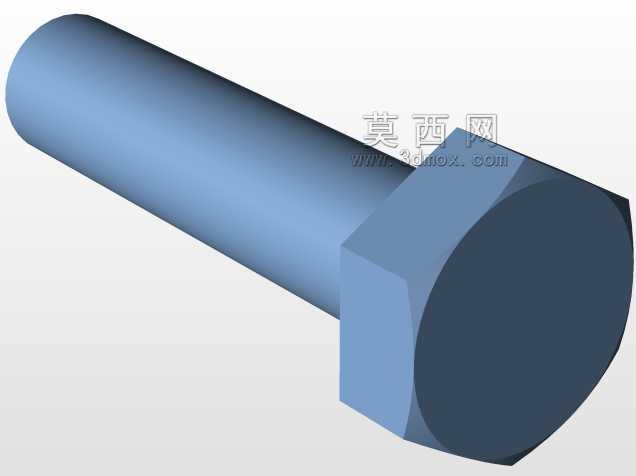

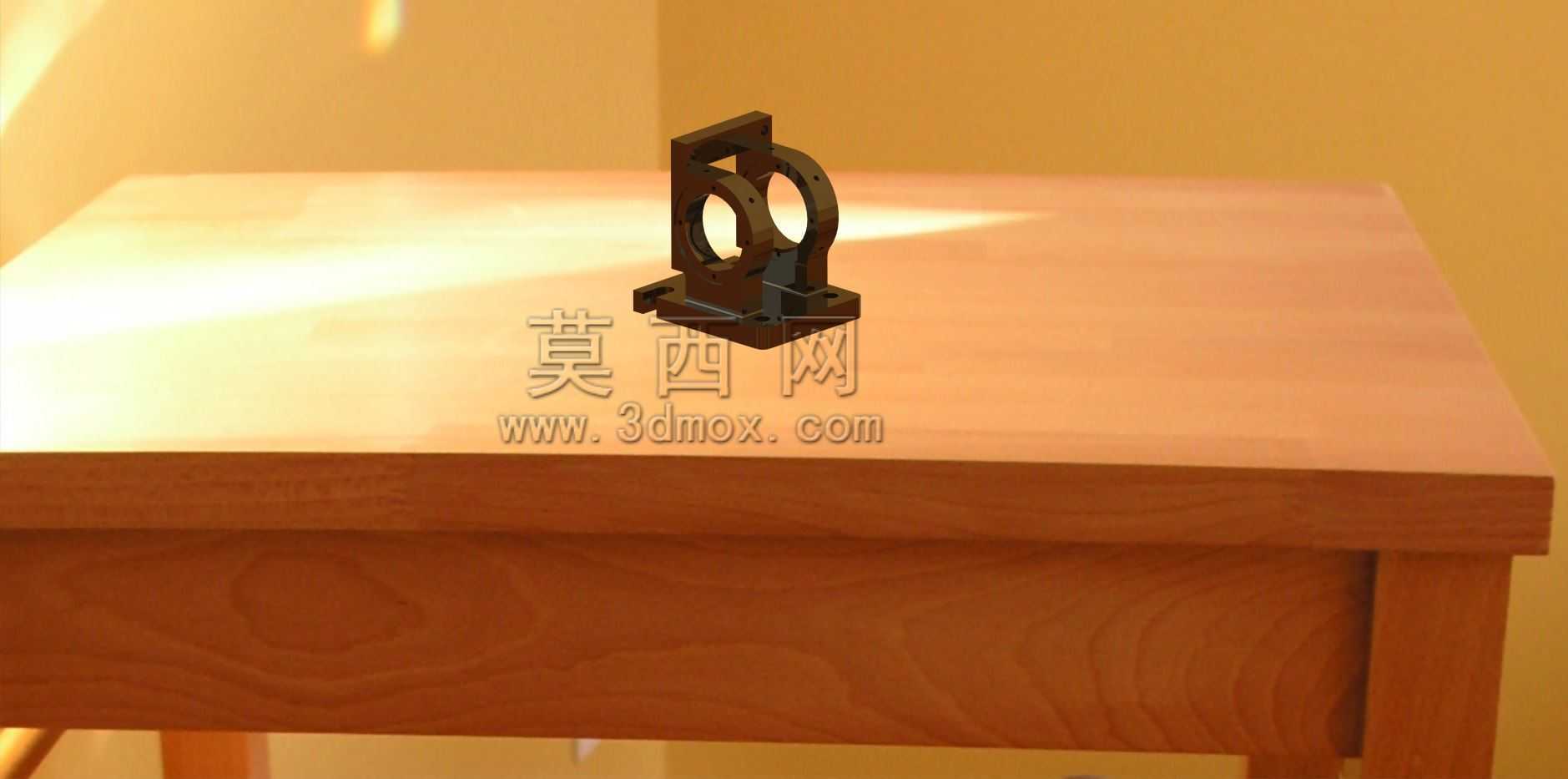

  在建材生产的砌块成型作业场景里,这类振动部件是决定坯料密实度的核心执行元件,直接关联成品砌块的抗压强度与外观成型质量,区别于普通筛分场景用的振动电机,制块工况下的振动器需要承受短时间高频大激振力的反复冲击,同时要适配模箱的快速合模、脱模动作节拍,不能出现振动偏移或者连接松脱的问题。从结构布局来看,这个部件采用了一体式铸钢支座与筒状激振腔体结合的设计,底部的安装底板预留了对称分布的沉头螺栓孔,孔位的间距公差控制在±0.1mm范围内,安装时可以直接通过M16的高强度螺栓固定在制块机的振动台架上,不需要额外加工过渡连接板,底板侧面伸出的定位凸台能卡入台架的定位槽内,抵消高频振动下产生的横向剪切力,避免长期运行后螺栓受剪断裂。

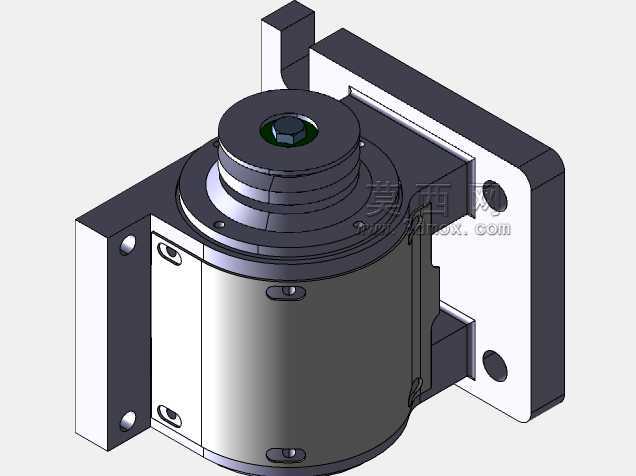

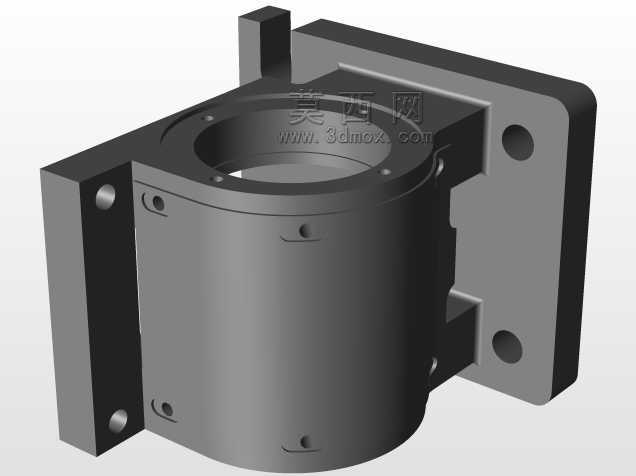

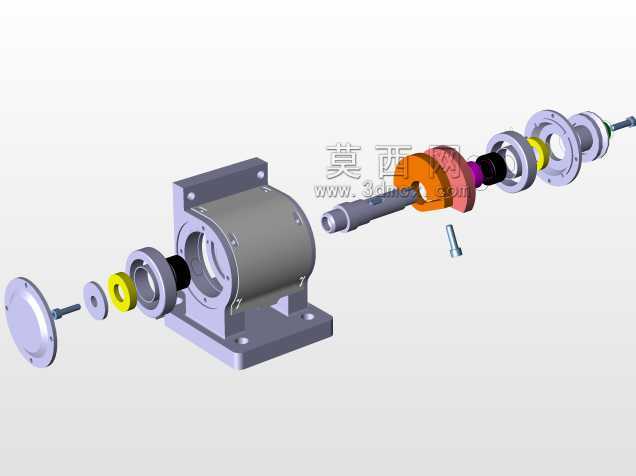

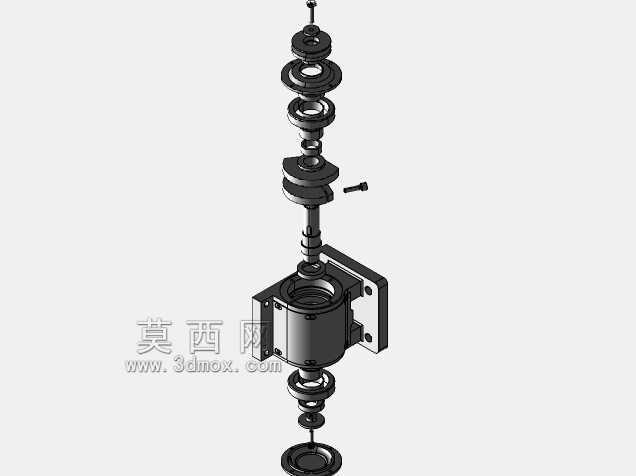

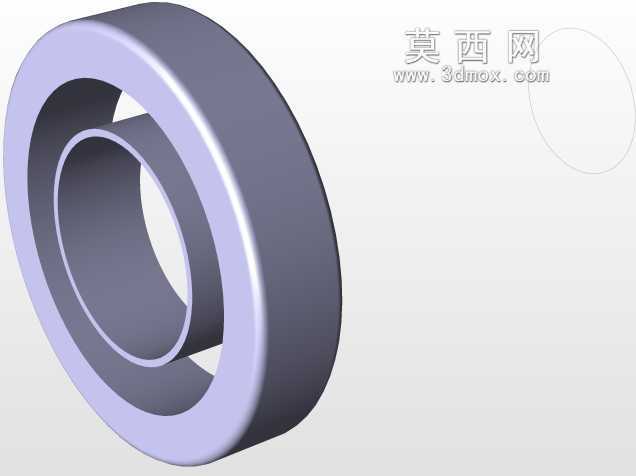

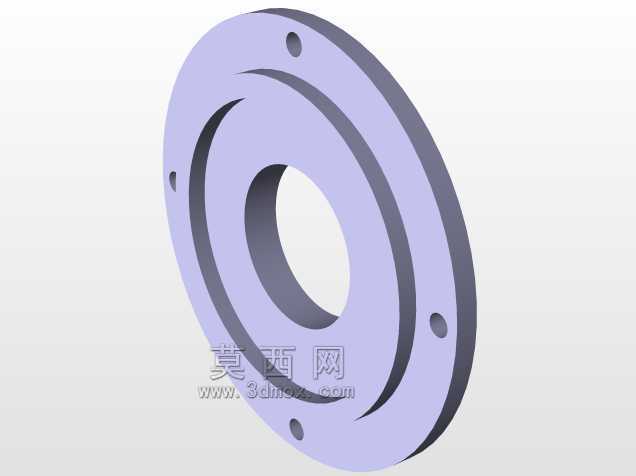

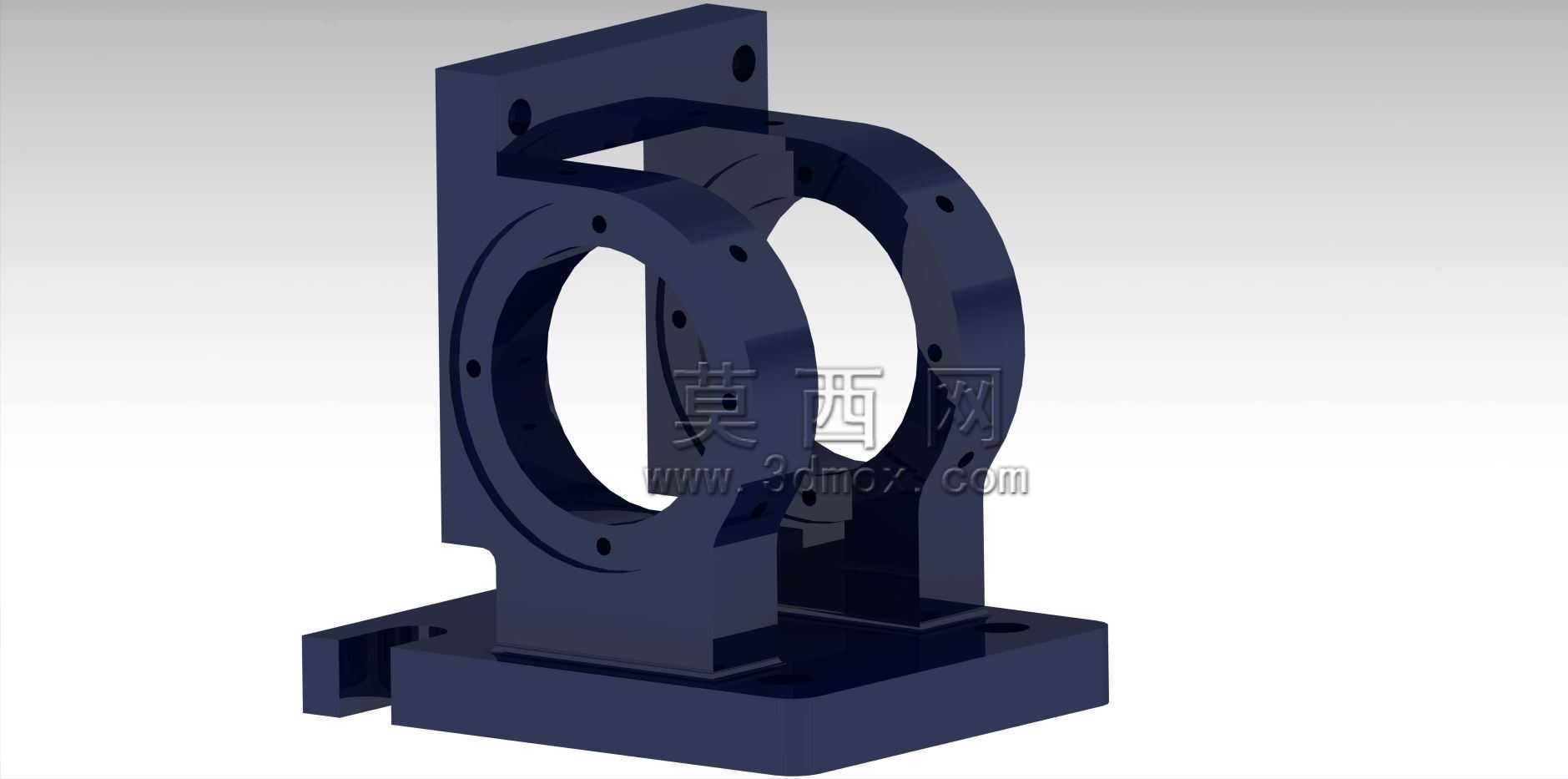

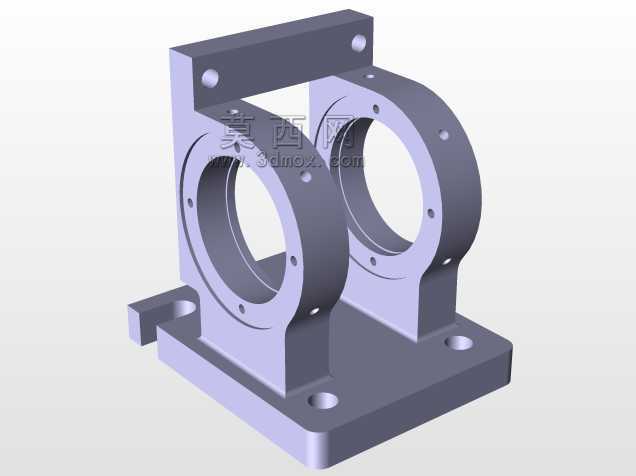

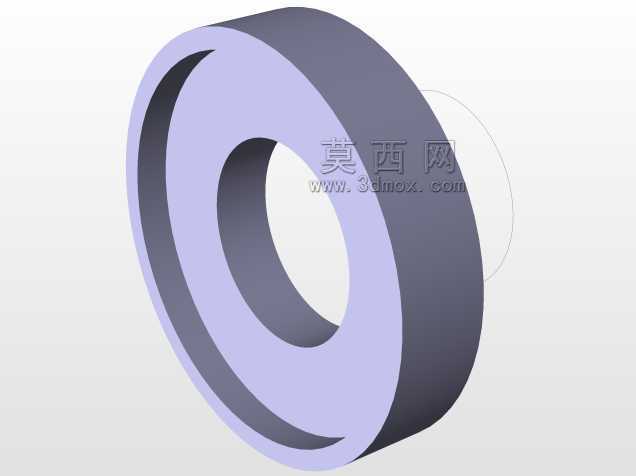

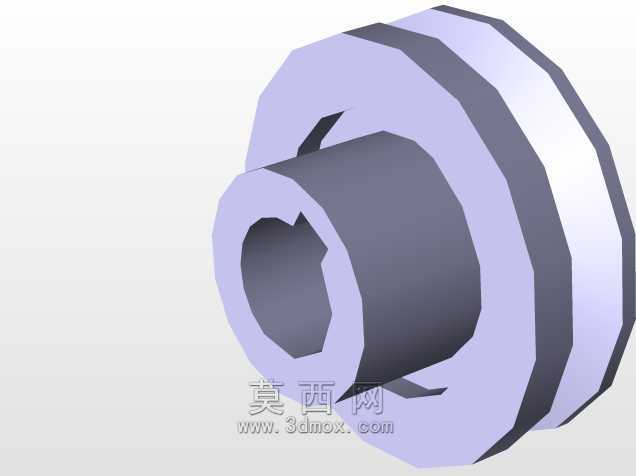

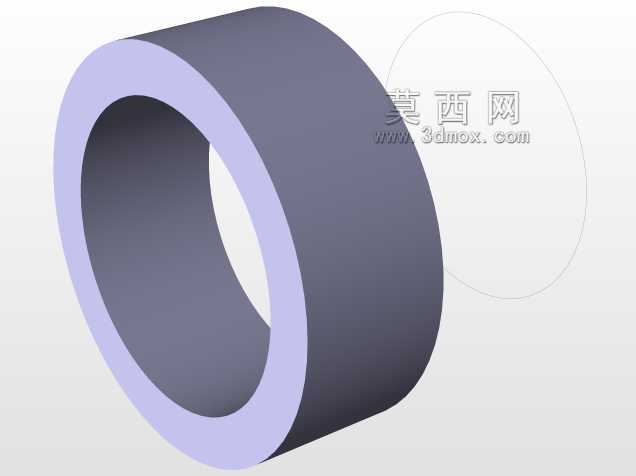

  上部的筒状腔体是容纳偏心激振组件的核心空间,腔体两端的法兰端面上均匀分布了8个螺纹安装孔,用来固定端盖与轴承座,中心的大直径通孔是动力输入轴的穿装位置,孔壁的加工粗糙度达到Ra1.6,能保证轴承外圈装配后的同轴度,减少高速转动时的径向跳动。腔体后侧的立式安装板是用来连接振动传导架的结构,板面上的两个长圆孔可以调整振动器与模箱的相对安装高度,适配不同厚度模箱的振动传导需求,长圆孔的边缘做了倒角处理,避免螺栓压紧时产生应力集中导致板面开裂。设计过程中特意将支座的支撑筋做了圆弧过渡处理,没有采用直角连接结构,因为高频振动工况下直角位置很容易产生应力集中,长期运行后会出现疲劳裂纹,圆弧过渡的结构能将应力分散到整个支撑面,

  提升部件的抗疲劳寿命,同时筋板的厚度设置为16mm,既不会因为过厚增加整体重量导致振动能量损耗,也不会因为过薄在大激振力下产生结构形变。从安装边界来看,整个部件的底部安装面到腔体中心的高度尺寸经过反复校核,保证动力输入轴与驱动电机的输出轴处于同一水平高度,安装时不需要调整电机的安装高度,直接通过联轴器连接即可,腔体的最大外径尺寸控制在280mm以内,不会和周边的模箱导向柱、脱模顶升机构产生运动干涉,在模箱上下运动的全行程范围内,振动器的所有外轮廓都处于安全间隙范围内,最小预留间隙达到15mm,即使存在少量的安装位置偏差也不会出现碰撞问题。实际作业过程中,这个振动器会在填料完成后启动,通过内部偏心块的高速旋转产生垂直方向的高频振动,

  将模腔内的混凝土混合料振实,排出混合料内部的气泡,让骨料与水泥浆充分结合,振动时长通常控制在3-5秒,既能保证坯料的密实度,也不会因为振动时间过长导致混合料离析。和传统的分体式振动架结构相比,这种一体式结构的振动传导效率更高,振动能量的损耗更小,相同激振力参数下的能耗能降低12%左右,同时日常维护时只需要定期打开端盖检查轴承润滑状态即可,不需要拆解整个连接结构,维护工作量大幅降低。在建模过程中,所有的安装孔位都按照实际加工要求做了沉头或者倒角处理,配合面的尺寸公差都按照机械设计手册的要求做了标注,装配时可以直接参照三维模型的配合关系进行零件组装,不需要反复试装调整,能有效缩短设备的装配调试周期。
