笼式带法兰安装座机械支撑结构件

项目分类:通用机械零部件 发布时间:2021-11-08 ID:373494
  • 笼式带法兰安装座机械支撑结构件
  • 笼式带法兰安装座机械支撑结构件
  • 笼式带法兰安装座机械支撑结构件

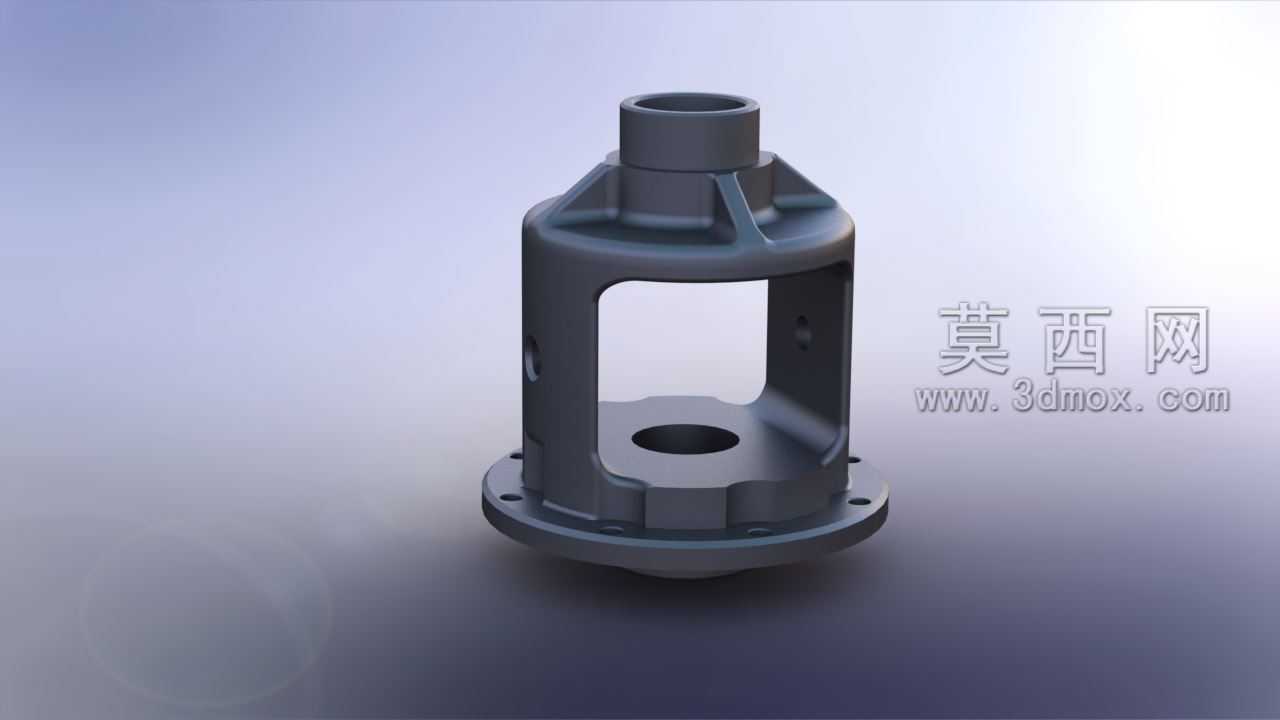

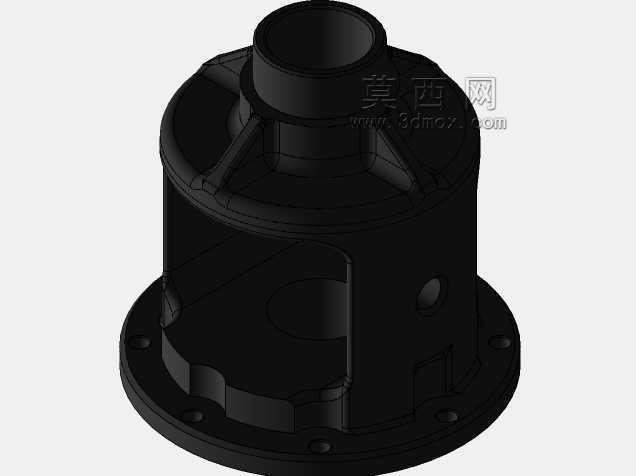

  这类带底部法兰的笼式支撑结构件,常出现在中小型传动系统的动力衔接区段,作为动力输出端与执行机构之间的承载衔接部件,日常在轻工输送设备、小型自动化生产线的动力单元配套中十分常见。从结构布局来看,底部采用带均布安装孔的圆形法兰设计,安装时可通过螺栓直接固定在设备的安装基准面上,法兰端面的平面度公差需控制在0.05mm以内,才能保证安装后整体的同轴度,避免后续传动过程中出现偏载磨损。上部的筒状衔接端用于对接动力输入侧的轴系部件,内孔的公差带通常选用H7级,与输入轴的配合间隙控制在合理区间,既保证装配顺畅,也能减少轴系运转时的径向窜动。中间段采用镂空笼式结构并非为了减重做的形式化设计,实际工程应用中,

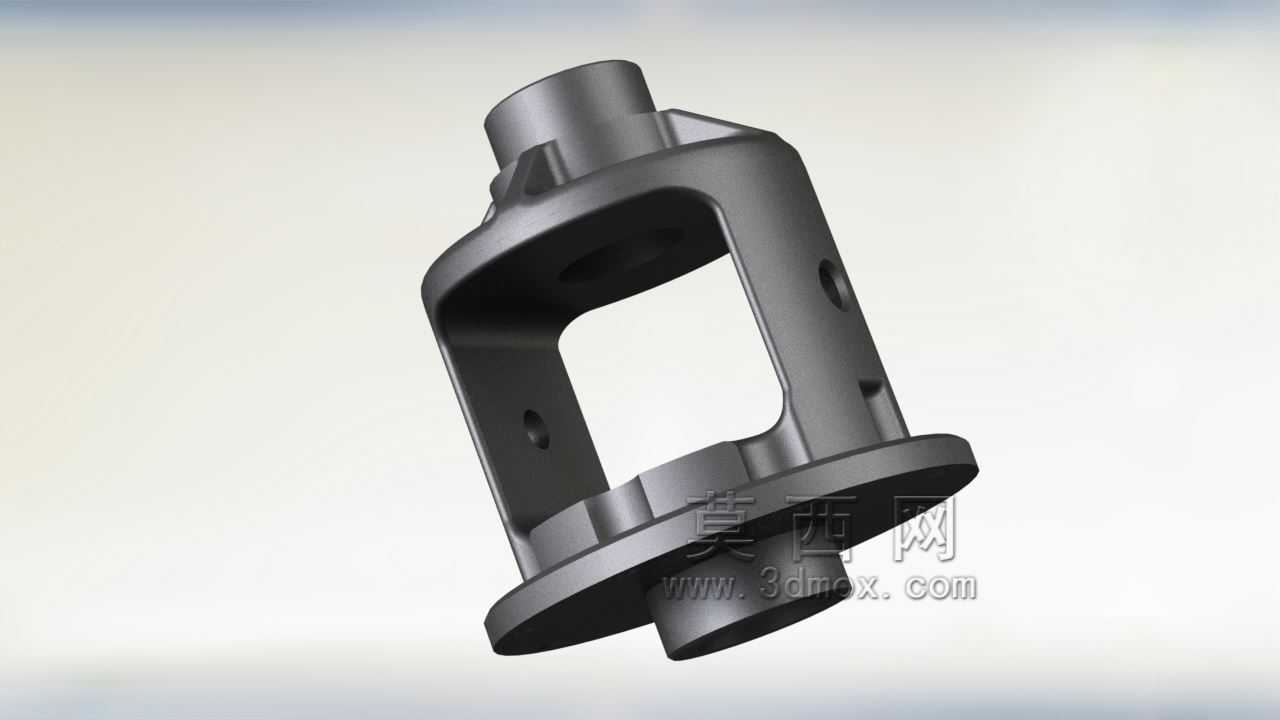

  这种开放式结构一方面可以让运维人员直接观察到内部轴系、键连接部位的磨损情况,日常点检时无需拆解整个部件就能排查松动、漏油等常见故障;另一方面,传动过程中产生的热量可以通过镂空区域快速散出,避免密闭壳体内热量堆积导致润滑脂提前失效,延长内部连接件的维护周期。侧面的加强筋从上部筒壁一直延伸到底部法兰端面,筋板的厚度根据承载扭矩的大小匹配,通常在6-10mm区间,筋板与主体壁面的交接处全部做圆角过渡,避免应力集中,在承受交变载荷时不会从交接位置出现开裂问题。设计这类零件时,首先要确认两端衔接部件的安装尺寸,上部内孔的直径要匹配输入轴的轴径,底部法兰的安装孔中心距要适配设备安装面的预留孔位,中间镂空区域的开口尺寸要保证内部连接件的拆装空间,

  比如更换内部的轴承、密封件时,工具可以直接从开口位置伸入操作,不需要将整个支撑座从设备上拆解下来。零件的整体高度要匹配动力单元与执行机构之间的中心距,避免安装后出现轴系错位,法兰上的安装孔通常设计为光孔,孔径比配套螺栓大1-2mm,预留一定的安装调整余量,方便装配时微调同轴度。上部筒壁上预留的小孔是用于安装紧固螺钉,用来锁紧内部的轴承外圈或者轴套,防止轴系运转时部件出现轴向窜动,底部法兰的下端面会设计一圈浅槽,用于安装O型密封圈,避免设备运行时润滑油从安装面的缝隙渗漏。在实际选型应用中,这类支撑件的承载能力主要取决于材质与壁厚,常规工况下采用铸造成型后做时效处理,消除内应力再进行机加工,保证长期使用不会出现形变;

  如果是重载冲击的工况,还会选用锻造毛坯加工,整体强度提升40%以上。需要注意的是,中间镂空区域的边缘要做倒角处理,避免运维操作时划伤操作人员,同时也能减少应力集中的风险。这类结构件看似结构简单,实则每一处尺寸都和配套部件的安装、运维、使用寿命直接相关,建模时需要优先保证安装基准面的形位公差,其次是各衔接部位的配合尺寸,加强筋的布局要对应载荷的传递路径,让受力可以顺着筋板均匀传递到底部法兰的安装面上,避免局部应力过大导致部件损坏。
