带定位凸台法兰底座偏心轴销结构

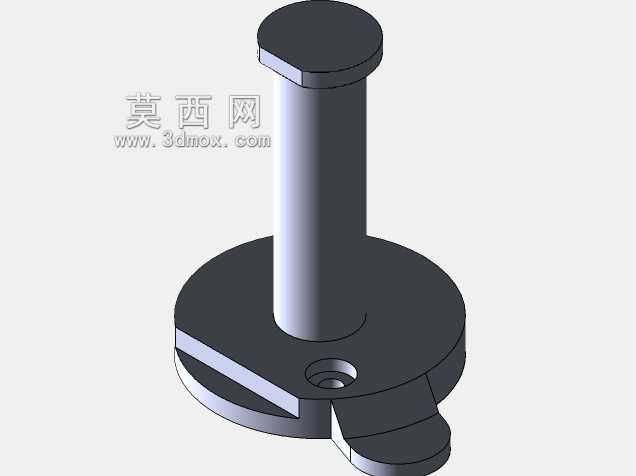

　　该零件属于机械传动与定位环节常用的复合型轴销构件，日常多应用在工装夹具快换模块、小型自动化设备工位切换机构、轻工机械间歇分度组件中，承担轴向往复定位、周向角度限位、相邻部件扭矩传递的复合作用，区别于普通圆柱销仅能实现径向定位的功能局限，这类带法兰底座的偏心轴销可同时完成安装面贴合、轴向行程限位、周向角度锁止的多重功能，能大幅简化装配环节的零件数量，减少机构整体的累积装配误差。从结构细节来看，零件主体为等直径圆柱杆身，顶端设置单侧切边的扁位凸头，该扁位结构可与配套构件的卡槽配合，限制杆身自身的周向转动，避免设备运行过程中轴销受交变载荷出现自旋松脱的问题；杆身底部连接一体化成型的圆形法兰底座，底座端面设置两处对称分布的定位凸榫，

　　凸榫可嵌入安装基板的对应凹槽内，进一步强化底座的抗扭能力，法兰盘面上预留的沉头安装孔，可穿入内六角螺钉完成零件与安装基面的刚性固定，无需额外设置防转销或者焊接工序，拆装维护时仅需拆卸固定螺钉即可完成零件更换，适配需要频繁调整工位或者易损件定期更换的应用场景。设计过程中优先考虑了装配公差的匹配逻辑，杆身的圆柱度公差控制在IT7级区间，与配套滑动衬套的配合间隙选取H7/g6的间隙配合等级，既保证杆身可在衬套内顺畅完成轴向滑动，又避免间隙过大导致的径向晃动问题；顶端扁位凸头的厚度尺寸与配套卡槽的宽度公差选取H8/h7的过渡配合，保证周向限位无虚位，同时不会出现装配卡滞的问题；法兰底座的下端面设置0.8μm的表面粗糙度要求，

　　与安装基面贴合后可保证轴向定位精度控制在0.02mm以内，满足多数轻工自动化设备的工位重复定位精度要求。安装边界层面，该零件的法兰底座外径为杆身直径的2.4倍，可提供足够的支撑面压，避免长期受轴向冲击载荷出现底座凹陷变形的问题；底座上的沉头孔深度小于法兰盘厚度的1/2，保证螺钉锁紧后螺钉头不会突出法兰端面，不会对相邻运动部件造成运动干涉；杆身的有效工作长度为法兰底座厚度的3.2倍，适配总厚度在杆身长度2/3区间内的配套滑动构件，安装时需注意法兰端面上的定位凸榫需与安装基板的凹槽完全贴合后再锁紧固定螺钉，避免强行锁紧导致凸榫崩裂或者底座变形。实际应用中这类轴销常配套自润滑铜套使用，杆身表面可做渗氮处理提升表面硬度，

　　在每分钟15-30次的往复滑动工况下，使用寿命可达到普通圆柱销的4倍以上，尤其适合在包装机械的送料工位、工装夹具的夹紧定位模块、小型检测设备的工件顶升机构中使用，可替代传统的“圆柱销+防转挡板+轴向限位卡簧”的多零件组合方案，有效压缩机构的轴向安装空间，降低装配环节的人工调校工作量。结构建模过程中需注意扁位凸头与杆身的过渡圆角处理，避免直角过渡造成的应力集中问题，法兰底座与杆身的连接位置设置R1.5的过渡圆角，可有效提升零件的抗疲劳强度，应对长期交变载荷下的断裂风险；底座上的定位凸榫边缘设置0.2mm的倒角，既方便装配时的导向导入，也可避免凸榫边缘磕碰产生毛刺影响装配精度。
