双铰接式链片型联轴器结构设计

　　在各类轻工输送、小型自动化传动、精密工位进给的设备布局里，这类双铰接链片结构的传动连接件，往往承担着小轴距、偏角补偿的扭矩传递作用，区别于传统刚性凸缘联轴器完全无补偿量的特性，也不同于弹性套柱销联轴器需要额外橡胶缓冲件的结构，这种纯金属铰接的链片式结构，能在两轴存在少量径向偏移、角向偏斜的工况下，通过铰接副的微小转动抵消安装误差带来的附加载荷，避免轴端轴承承受额外的径向力，延长整套传动组件的服役寿命。从实际应用场景来看，这类构件常出现在小型包装线的辊筒传动、食品输送线的链轮组连接、小型工装的工位切换传动结构中，因为这类场景往往安装空间紧凑，现场安装时很难保证两轴的绝对同轴，传统刚性联轴器对安装精度要求极高，一旦同轴度超差，

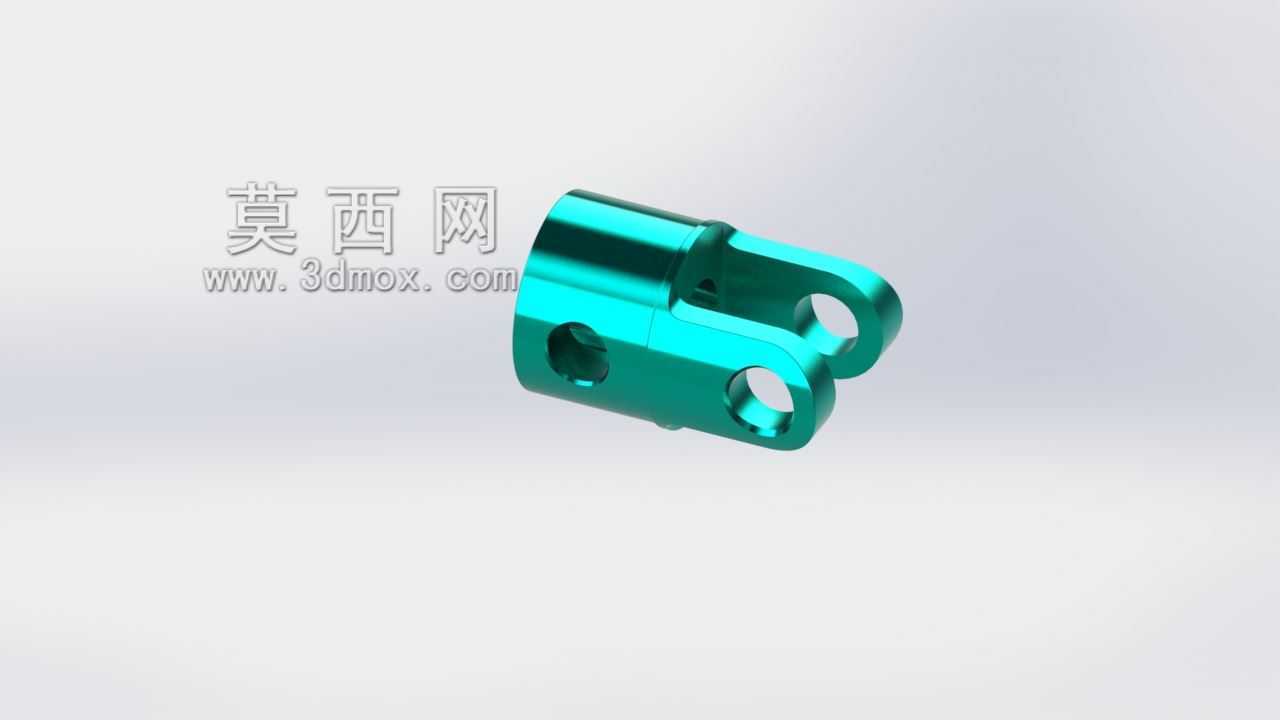

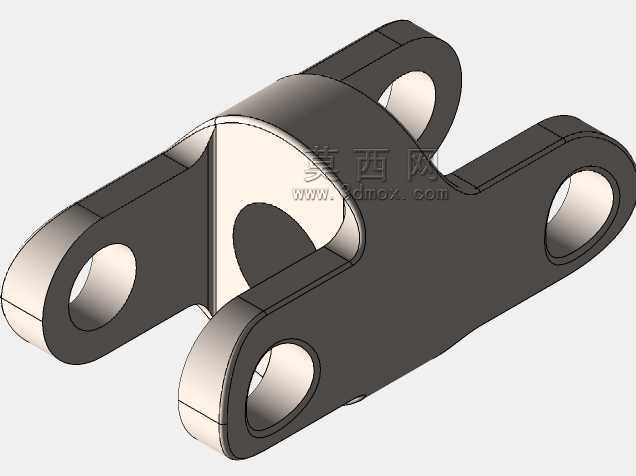

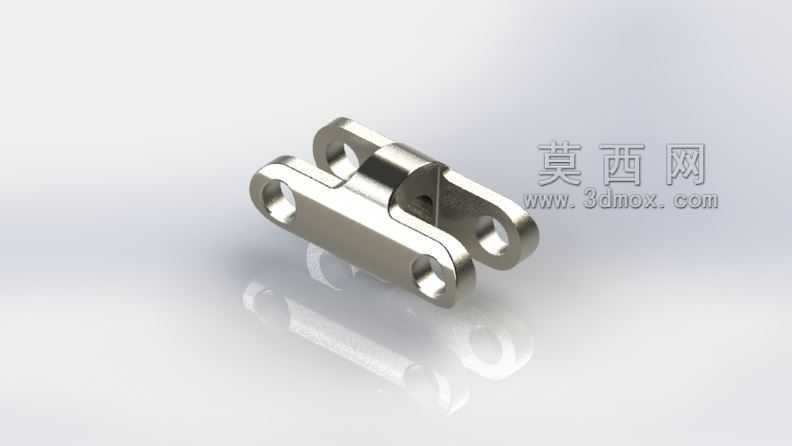

　　运行时会产生明显的振动和噪音，严重时甚至会出现轴断裂、轴承抱死的故障，而这种铰接结构的连接件，允许两轴存在1°以内的角向偏斜，以及0.5mm以内的径向偏移，完全能覆盖现场安装的常规误差范围，不需要额外做高精度的同轴度校准，能大幅降低现场装配的调试难度。从结构设计思路来看，整个构件采用对称式双片叠加的铰接布局，两端的安装耳片上预留了同轴的销孔，中间通过铰接销实现两个链片单元的转动连接，两端的安装孔位分别与主动轴、从动轴端的连接法兰通过销轴固定，扭矩从主动端的耳片传入，通过中间的铰接销传递到另一端的耳片，再输出到从动轴，整个传力路径没有冗余构件，力流传递直接，金属接触面的承压强度足够传递中小扭矩的载荷。在外形尺寸与安装边界上，

　　这类构件的整体轮廓呈扁平长条形，厚度方向尺寸紧凑，不会占用过多的径向安装空间，两端安装孔的中心距是核心安装参数，设计时需要匹配两端轴头的连接法兰孔距，铰接处的销孔配合采用间隙配合，既能保证铰接转动的灵活性，又不会因为间隙过大产生传动回程，影响传动精度。耳片的结构采用圆弧过渡设计，避免应力集中在孔位边缘，所有的棱边都做了倒角处理，既避免安装时划伤操作人员，也能减少热处理环节的应力开裂风险。从功能特性上看，这种纯金属结构的传动件不需要额外的润滑维护，铰接副的接触面在加工时做了表面硬化处理，耐磨性能优异，长期运行下的磨损量极小，能在有少量粉尘、湿度偏高的工况下稳定工作，不会像橡胶弹性件那样出现老化、失效的问题，

　　日常运维只需要定期检查铰接销的紧固情况即可，维护成本极低。在建模过程中，需要重点关注铰接处的配合间隙模拟，两端安装孔的位置度公差要符合实际加工的精度要求，耳片的厚度要根据传递的额定扭矩做强度校核，避免在过载工况下出现耳片断裂、销孔变形的问题，对称结构的建模要保证两侧链片的尺寸完全一致，避免装配后出现卡滞、转动不灵活的问题。实际选型时，需要根据传动系统的额定扭矩、最高转速、两轴的最大偏移量来匹配对应的尺寸规格，安装时要保证铰接销的轴向固定可靠，避免运行过程中销子脱出导致传动失效，同时要注意两端连接销轴的锁紧方式，采用开口销或者防松螺母做防松处理，适应设备运行时的振动工况，防止紧固件松动。
