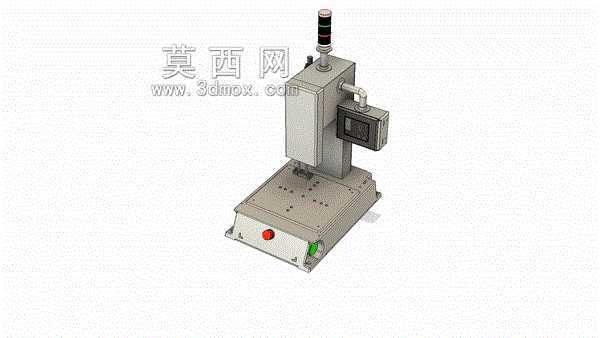

半自动气动压力机三维结构设计

　　这款半自动气动压力机的结构设计，首先要匹配小零件压装、轻载冲压的实际生产场景，常见于电子元器件引脚压合、小五金件铆接、塑胶件热熔压接这类工位，相比手动压合设备能大幅降低操作人员的劳动强度，相比全液压重载压力机又能节省工位空间、降低设备能耗，适配中小型零部件的小批量多批次加工需求。从功能逻辑来看，设备采用气动作为动力源，压缩空气接入后通过调压阀调整输出压力范围，配合脚踏开关或者双手操作按钮触发动作，压头下行过程中设置有缓冲段，避免硬冲击损伤待加工工件表面，到达设定压合行程后自动保压预设时长，随后压头自动复位，单次作业循环无需人工干预复位动作，操作人员仅需完成上下料操作即可。设计过程中优先考虑了工位操作的人机工程性，

　　操作面板设置在机身右侧的悬臂支架上，可根据操作人员的站立高度、操作习惯调整面板的倾斜角度与朝向，急停按钮设置在底座前端的醒目位置，出现异常工况时操作人员可快速触达切断气路停止设备动作，机身顶部设置的三色警示灯可直观反馈设备当前状态，待机、运行、故障状态分别对应不同灯光提示，方便车间现场管理人员快速识别工位运行情况。机身主体采用立式单柱布局，底座为加厚铸铁平台结构，台面上预留有多组T型槽，可根据不同的加工工装需求快速更换压装夹具，适配不同外形尺寸的工件加工，立柱部分采用矩形方通焊接后去应力处理，保证压头下行过程中的结构刚性，避免长时间压合作业后出现立柱倾斜、压头偏移的问题。压头的导向部分采用双直线导轨副导向，

　　相比单导柱结构能更好承受偏载力，即使待压合工件的受力中心存在小幅偏移，也能保证压头的下行垂直度，避免出现压合歪斜、工件报废的情况。气路布局全部隐藏在机身壳体内部，仅在机身后侧预留压缩空气接入接口，同时设置有空气过滤三联件，对输入的压缩空气进行过滤、调压、油雾处理，延长气缸与气动阀件的使用寿命，外露的气管采用波纹管防护，避免车间内的金属碎屑、油污腐蚀气管外壁。从安装边界来看，设备整体占地面积不足0.5平方米，对车间工位的空间要求较低，无需额外浇筑设备基础，直接放置在硬化的车间地面上，调整底部的可调脚杯保证设备水平即可投入使用，机身重量控制在合理范围，后期需要调整工位布局时，两名操作人员即可完成设备移位，无需动用重型吊装设备。

　　电气控制部分采用集成式控制盒安装在机身内部，外部仅保留操作按钮与状态指示灯，接线全部采用航空插头对接，后期维护时可快速拆解排查线路故障，无需逐根梳理线路走向。设备的压合行程、保压时长、输出压力都可通过操作面板上的参数调节单元进行调整，无需更换机械结构即可适配一定范围内的不同压装工艺需求，比如压合小尺寸塑胶件时可降低压力、缩短保压时长，压合金属铆接件时可适当提升压力、延长保压时间，提升了设备的工位适配性。考虑到车间作业的安全需求，压头工作区域预留有安全光栅安装位，用户可根据自身的安全管理要求加装安全光栅，操作人员肢体误入工作区域时设备会立即停止下行动作，避免出现工伤事故，底座后侧预留有废料收集口，压合过程中产生的少量金属碎屑、塑胶边角料可通过该口落入下方的废料收集盒，方便日常工位清洁整理。
