18.5千瓦工业离心式固液分离设备结构

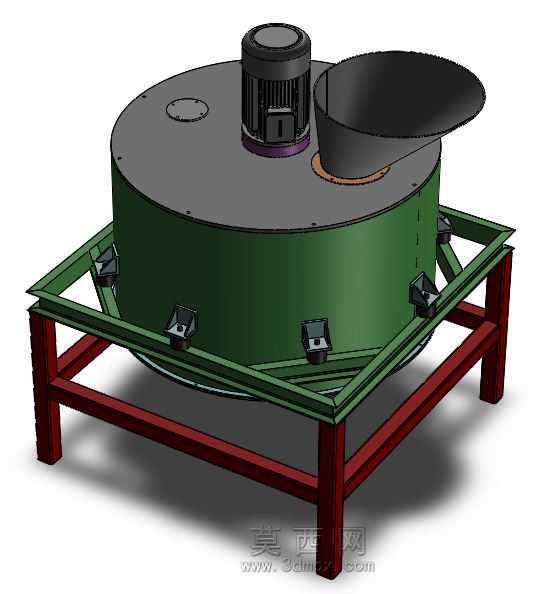

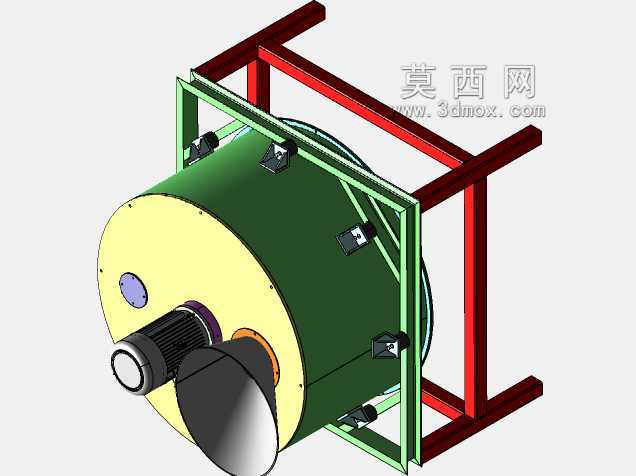

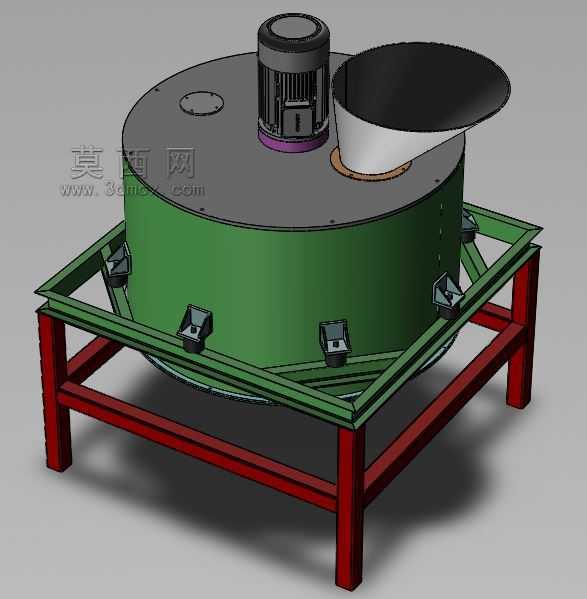

　　在矿山精矿脱水、五金加工切屑脱油、食品加工原料固液分离这类工况里，立式离心分离设备一直是占地与处理效率平衡度较高的选型方向，这款18.5千瓦功率配置的离心设备，在结构设计上充分考虑了中小产能生产线的安装与使用需求。从整体结构来看，设备采用立式圆筒形工作腔体设计，主体分离仓外部做了加强筋式的固定耳座设计，四个均匀分布在仓体下部的连接座通过减震阻尼块与下方的方管焊接机架连接，这种连接方式可以有效抵消转鼓高速运转时产生的径向振动，避免振动直接传导至安装地面影响周边设备运行。机架采用红漆涂装的矩形钢管拼焊而成，四条支腿垂直落地，支腿间设置横向连接方管形成框架式承重结构，整体机架的高度预留了足够的下部排料空间，

　　方便用户在下方布置集料斗或者输送设备承接分离后的固相物料，安装时只需保证四个支腿的落地平面平面度误差控制在2mm以内，即可满足设备的运行找平要求，不需要额外做过于复杂的混凝土基础，适配车间内灵活布置的需求。设备顶部的驱动单元采用立式直联安装结构，电机通过法兰直接固定在分离仓的上盖板上，省去了皮带传动或者链传动的中间传动环节，既减少了传动损耗，也降低了日常维护时调整传动张紧度的工作量，电机与转鼓之间的密封结构采用多道唇形密封组合，能够避免分离过程中的液体或者细小颗粒进入电机轴承腔，延长驱动部件的使用寿命。上盖板上除了电机安装位，还预留了观察检修口，日常运行时可以通过密封盖板封闭，需要检查内部转鼓磨损情况或者清理残留物料时，

　　无需完全拆解上盖即可完成操作，大幅缩短设备停机维护的时间。进料结构采用偏心布置的喇叭形进料斗，进料斗从盖板斜向插入分离仓内部，出料口正对转鼓的布料区，待分离的物料通过进料斗进入后，可以在离心力作用下均匀甩向转鼓内壁，避免进料位置正对转鼓中心造成的物料冲击分布不均问题，进料斗与盖板的连接位置采用快拆式抱箍固定，磨损后可以快速更换，不需要对盖板整体进行拆装。分离仓的筒体采用钢板卷制焊接而成，内壁做了耐磨衬层的安装预留位，用户可以根据处理物料的磨琢性选择不同材质的衬板，比如处理金属切屑时可以选用高锰钢衬板，处理食品类物料时可以选用食品级不锈钢衬板，衬板通过沉头螺栓固定在筒体内壁，更换时只需逐个拆卸螺栓即可完成。

　　设备的整体外形尺寸控制在直径1.8米、总高度2.2米的范围内，安装时需要在设备周边预留至少0.8米的操作维护空间，尤其是电机侧与进料斗侧，要预留足够的检修通道方便日常巡检与部件更换。在实际选型适配时，这款设备的18.5千瓦驱动配置可以满足每小时2-3立方的物料处理量，针对不同粒径的固相物料，可以通过调整转鼓的转速与分离间隙来适配不同的分离精度要求，结构上的模块化设计也让部件的互换性更强，不同易损件都可以单独更换，不需要整体替换部件，降低了长期使用的维护成本。从建模细节来看，所有的焊接位置都做了符合机械加工要求的焊缝示意，减震块的压缩量预留、螺栓连接的孔位间隙都符合实际装配的公差要求，不管是用于生产线的设备布局模拟，还是用于同类设备的结构改进参考，都能提供准确的结构参考依据，避免设计时出现安装干涉、维护空间不足这类常见的结构设计问题。
