小型选矿厂筛分作业集成装置结构设计

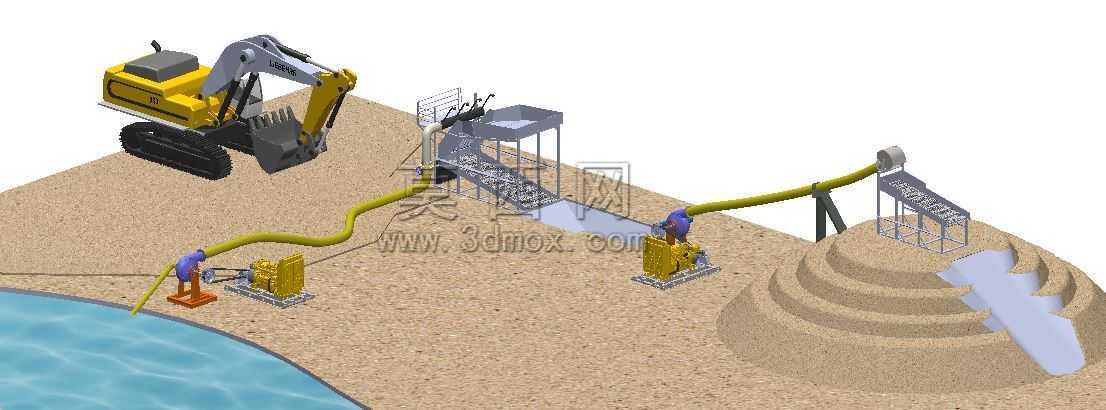

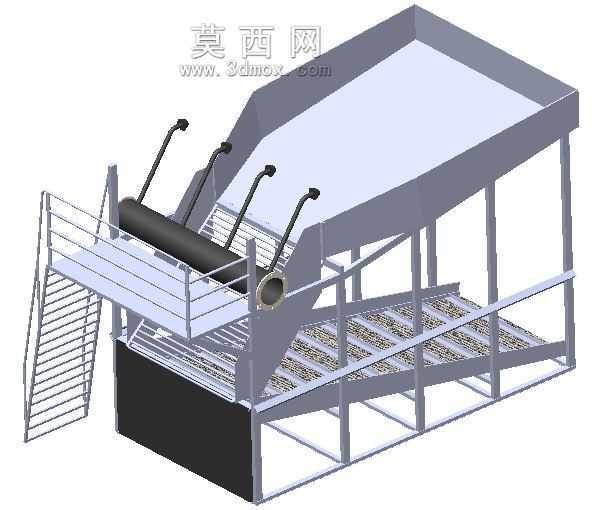

　　这套小型选矿作业集成装置，主要面向山地小型矿点、零散矿料预处理站点的筛分分级作业场景，适配日处理量百吨级的小规模选矿生产线，可独立完成原矿给料、粒度分级、粗料暂存的全流程作业，无需额外搭配过多辅助衔接设备，非常适合交通不便、场地受限的野外矿点快速部署。从结构设计逻辑来看，整体采用型钢焊接的框架式承载结构，主支撑立柱选用矩形型钢，沿设备长度方向等距排布，横向通过斜撑型钢做三角加固，抵消矿料下落冲击带来的横向交变载荷，避免长期作业出现框架形变。设备上部设置倾斜布置的筛面安装腔体，筛面倾角控制在18-22度区间，这个角度是经过多轮矿料滑动模拟确定的，既能保证矿料靠自重沿筛面匀速下滑，不会出现物料堆积堵孔，

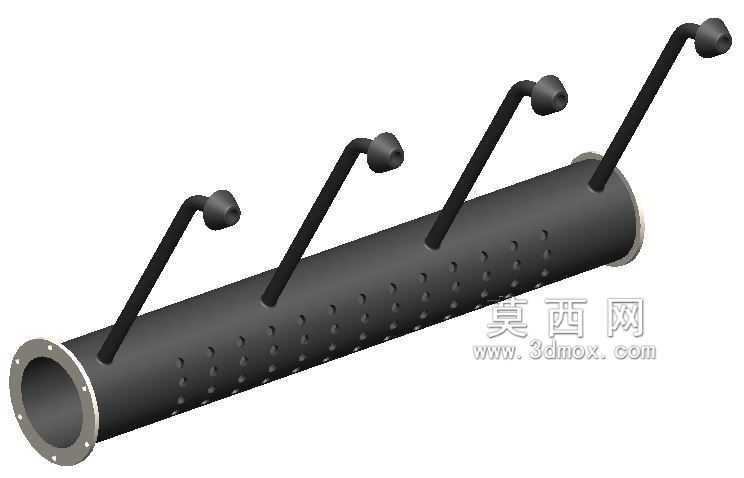

　　也不会因为倾角过大导致矿料流速过快、筛分不充分。筛面上方配套布置的多组喷淋管路，沿筛面宽度方向等距安装，喷嘴角度正对筛面物料层，湿式作业时可同步完成矿料冲洗与泥质矿物解离，提升筛分效率的同时减少作业扬尘。筛体前端设置的带护栏操作平台，宽度预留1.2米的操作空间，配套的斜梯踏步采用防滑花纹钢板制作，踏步高度控制在18厘米，符合现场操作人员巡检、更换筛网、调整喷嘴角度的作业空间需求，护栏高度1.1米，中间设置两道横杆，满足选矿作业现场的安全防护要求。设备下部设置的粗料收集仓，采用钢板焊接的漏斗式结构，仓壁倾角大于矿料自然安息角，保证筛分后的粗颗粒物料能顺利滑入出料口，不会在仓内结拱堵料。安装边界方面，设备整体占地长度约6.8米，

　　宽度约3.2米，安装时需要在主支撑立柱位置做混凝土预埋基础，基础承载能力按单柱5吨动载荷设计，避免设备运行时的振动导致基础沉降。给料端的进料口高度约4.2米，可直接配套小型装载机上料，无需额外搭建过高的上料平台，出料端距离地面高度约0.8米，可直接衔接皮带输送机将筛分后的物料输送至下一段磨矿或重选作业环节。设计过程中特意简化了设备的零部件种类，所有型钢、钢板均选用市场通用规格，现场安装时无需特殊加工设备，普通焊接班组即可完成组装作业，后期维护更换易损件也无需定制特殊配件，大幅降低小型矿点的运维成本。筛面采用模块化设计，单块筛网尺寸控制在单人可搬运的重量范围内，更换筛网时只需拆卸筛面压条即可完成更换，无需动用吊装设备，适配野外作业点吊装条件不足的现状。框架结构的所有焊接位置均做了焊后去应力处理，避免长期受矿料冲击、喷淋水腐蚀出现焊缝开裂的问题，与矿料、水体接触的钢板表面均做了耐磨防腐处理，延长设备在潮湿多尘作业环境下的使用寿命。
