三辐式汽车转向操控方向盘三维设计

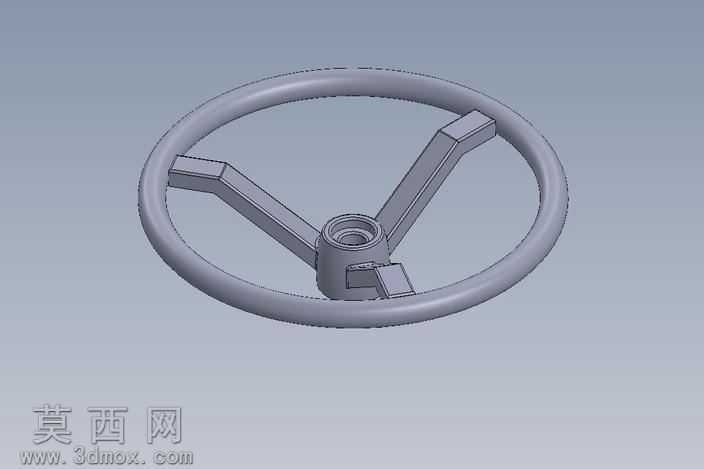

本作品为汽车转向操控用三辐式方向盘三维建模成果，建模过程依托参数化三维设计逻辑完成，首先对方向盘的整体功能尺寸进行合理规划，确定环形轮圈的外径、握持截面的椭圆轮廓参数，保证轮圈握持区域的弧度符合人体工学操控需求，适配驾驶过程中手部抓握的贴合度。建模阶段先绘制轮圈的中心引导曲线，通过扫描特征生成环形轮圈的基础实体，对轮圈表面做连续的圆角过渡处理，消除尖锐棱角，还原真实方向盘轮圈的圆润握持质感。三根辐条采用等角度120度均匀分布的结构设计，每根辐条从中心轮毂座位置向外平滑延伸至轮圈内侧，辐条截面采用带拔模斜度的矩形轮廓，从轮毂端向轮圈端做渐变收窄处理，既保证辐条的结构支撑强度，又兼顾视觉上的轻量化效果。中心轮毂座为阶梯式圆柱结构，预留了与转向轴装配的中心通孔，同时在轮毂座侧面设计了功能按键的安装卡位结构，还原真实方向盘的装配接口特征。材质渲染阶段，轮圈部分采用哑光硬质塑料搭配模拟皮革包覆的纹理质感，通过调整材质的粗糙度、反光度参数，还原方向盘握持区域的防滑哑光效果；辐条与轮毂座部分采用深灰色工程塑料材质，添加细微的颗粒质感表现注塑件的表面特征，整体渲染采用柔和的环境漫反射光照，避免过强的反光遮挡结构细节，清晰呈现各部件的连接过渡关系。设计过程中重点考量了方向盘的结构合理性，三根辐条的连接位置做了加厚过渡处理，避免应力集中问题，轮圈与辐条的衔接处采用大圆角顺滑连接，既提升结构强度，也优化了外观的流畅度。整体模型严格按照真实汽车方向盘的比例进行构建，各部件的装配关系清晰，没有出现结构干涉问题，可用于汽车转向系统结构展示、驾驶模拟场景搭建、汽配产品演示等相关场景，模型的特征参数可编辑，能够根据不同车型的需求调整轮圈尺寸、辐条造型等细节，具备良好的二次修改适配性。
