汽车悬架用功能减震器结构设计

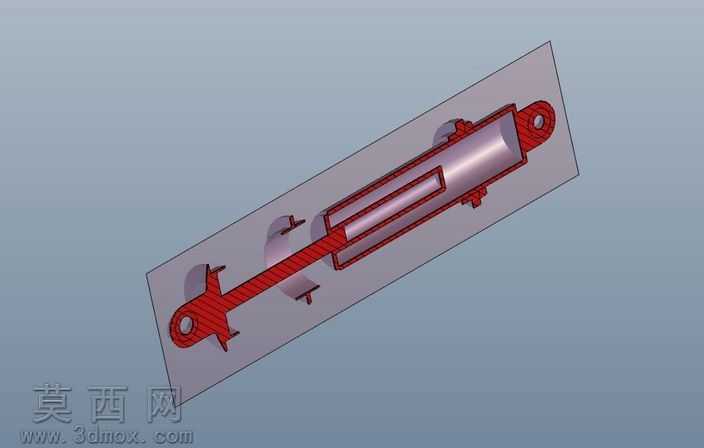

本模型为汽车悬架系统配套的功能减震器总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循减震器实际工作的装配逻辑，对各组成部件的尺寸配合、运动干涉情况做了全面校验。模型采用剖视展示的渲染方式，清晰呈现内部活塞杆、缸筒、缓冲结构、限位部件的装配关系，金属部件统一赋予银灰色金属材质，剖视切面采用醒目的红色材质区分，缸体外壁做了细微的磨砂质感处理，吊环安装孔位置做了高亮的金属光泽渲染，整体视觉层次清晰，能够直观展现减震器的内部构造。设计过程中，首先确定减震器的核心工作行程参数，匹配汽车悬架的跳动行程需求，对活塞杆的直径、缸筒的壁厚做了适配性设计，保证结构强度满足车辆行驶过程中的冲击载荷要求；其次针对缓冲块、封隔器、停止板等内部功能部件做了独立建模，虽然这些部件在外观渲染图中未做突出展示，但在装配文件中完整保留了各部件的几何特征与装配约束关系，仅部分非核心连接件采用不完全约束设置，方便后续使用者根据需求调整参数做二次设计。模型顶部与底部的吊环结构集成了球面轴承设计，建模时还原了球面轴承的配合间隙特征，能够模拟实际安装时的多角度摆动工况，匹配悬架跳动时的角度变化需求，避免安装位置出现应力集中问题。整体建模过程遵循自上而下的设计思路，先搭建整体装配骨架确定各部件的相对位置，再逐个完成零件的细节建模，最后完成整体装配校验，保证各部件在减震器压缩、拉伸的全行程内无运动干涉，各密封位置、配合位置的尺寸公差符合机械设计的通用规范，能够为同类型减震器的结构设计、教学演示、方案验证提供直观的三维参考。
