风筝冲浪装备隐形吊具撑杆结构设计

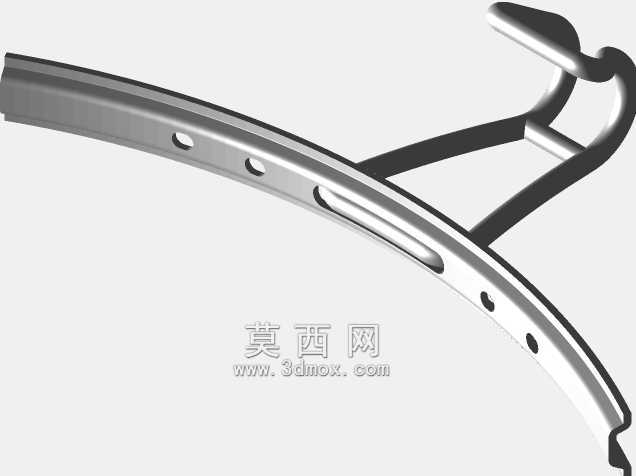

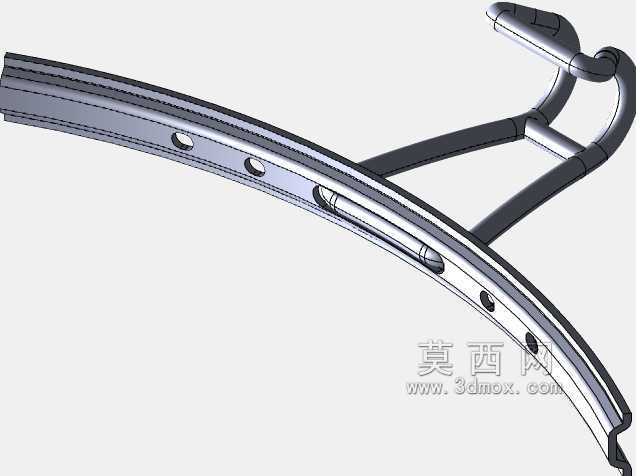

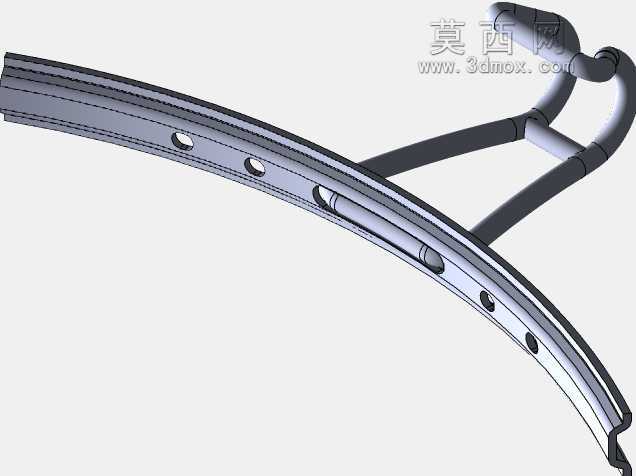

　　该撑杆作为风筝冲浪运动装备中连接人体背带与风筝操控线组的核心承载构件，实际作业场景中需要同时承受风筝拉力、浪涌冲击带来的交变载荷，以及使用者操控过程中产生的侧向扭转力，其结构可靠性直接关系到运动过程中的操控精度与使用安全。从结构设计逻辑来看，整体采用弧形梁式构型，完全贴合人体腰背部的生理曲线，避免使用过程中硬棱硌压躯干造成运动损伤，同时保证拉力传递路径与人体重心轴线尽可能重合，减少操控时的额外力矩消耗。杆身主体采用等强度变截面设计，靠近连接挂点的区域截面厚度逐步增加，匹配拉力传递过程中的应力分布规律，杆身均匀排布的安装孔位用于固定绑带、导向滑轮以及快拆锁扣，孔位边缘均做了沉头倒角处理，既可以避免紧固件突出刮扯冲浪服或安全绳，

　　也能降低孔位边缘的应力集中系数，提升构件的疲劳寿命。末端的弯折挂接结构采用一体化弯制成型工艺，没有额外的焊接拼接缝，避免焊缝位置在交变载荷下出现开裂失效，挂点处的圆弧过渡半径经过反复校核，既保证挂接环可以顺畅转动调整角度，又不会出现间隙过大导致的操控虚位。设计过程中首先基于人体工程学数据确定主体弧形的曲率参数，保证不同体型的使用者穿戴后，撑杆都能与背部保持均匀贴合，不会出现局部应力集中压迫身体的情况；其次通过载荷仿真模拟不同风力等级下的拉力工况，对杆身的壁厚、加强筋位置做迭代优化，在保证整体结构强度满足1.5倍最大破断拉力要求的前提下，尽可能削减非承载区域的材料厚度，控制构件整体重量，降低使用者长时间穿戴的负重感。安装边界方面，

　　该撑杆的安装孔位间距与主流背带的固定绑带位置完全兼容，不需要对现有背带做额外打孔改造即可直接装配，挂点的中心高度与人体腰侧操控把手的位置匹配，使用者在做转向、腾空动作时，线组拉力可以通过撑杆均匀分散到整个背带区域，不会出现局部拉力过大导致背带移位的情况。实际使用过程中，该撑杆的隐形结构设计可以让线组与人体之间保持合理的安全距离，避免操控过程中线组缠绕手臂或者躯干，弧形的杆身轮廓在使用者摔倒时也不会形成尖锐的突出点，降低磕碰造成的运动伤害。杆身表面做了哑光硬质氧化处理，既可以抵御海水盐雾的腐蚀，也能减少阳光反射对使用者视线的干扰，表面的细微磨砂纹理可以增加绑带固定时的摩擦力，避免高速运动过程中绑带出现滑移错位。从结构细节来看，

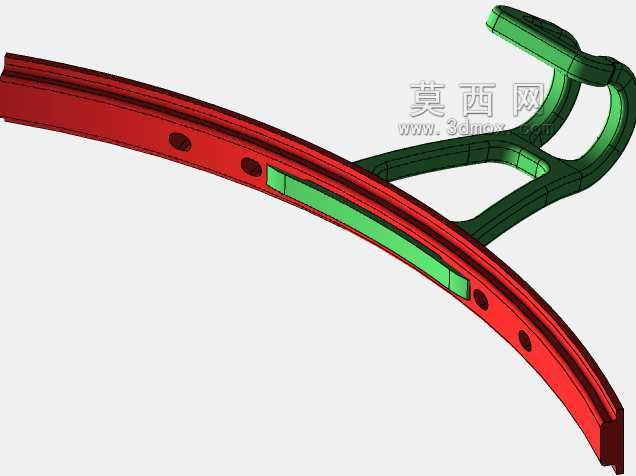

　　杆身内部设置了两条纵向的加强筋，沿着杆身的弧形走向全程布置，大幅提升杆身的抗侧弯刚度，避免在大拉力工况下杆身出现侧向变形导致挂点偏移，影响操控手感。挂接端的分叉式支撑结构可以将挂点的集中载荷分散传递到杆身的两个不同位置，避免单点受力导致的局部变形，分叉结构的间隙尺寸经过优化，刚好可以容纳安全绳的快拆挂扣，不会出现挂点卡滞无法快速释放的情况。
