便携式电池点焊机控制主板结构设计

项目分类:焊接机 发布时间:2021-11-08 ID:373601
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计
  • 便携式电池点焊机控制主板结构设计

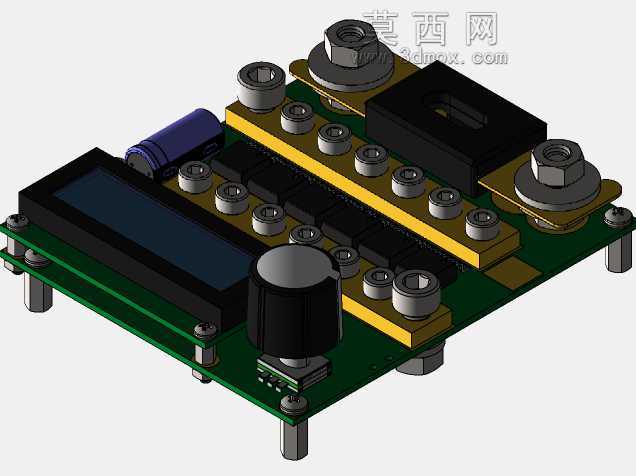

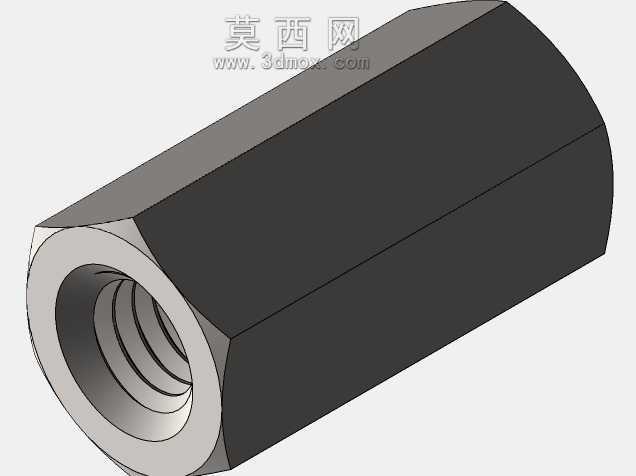

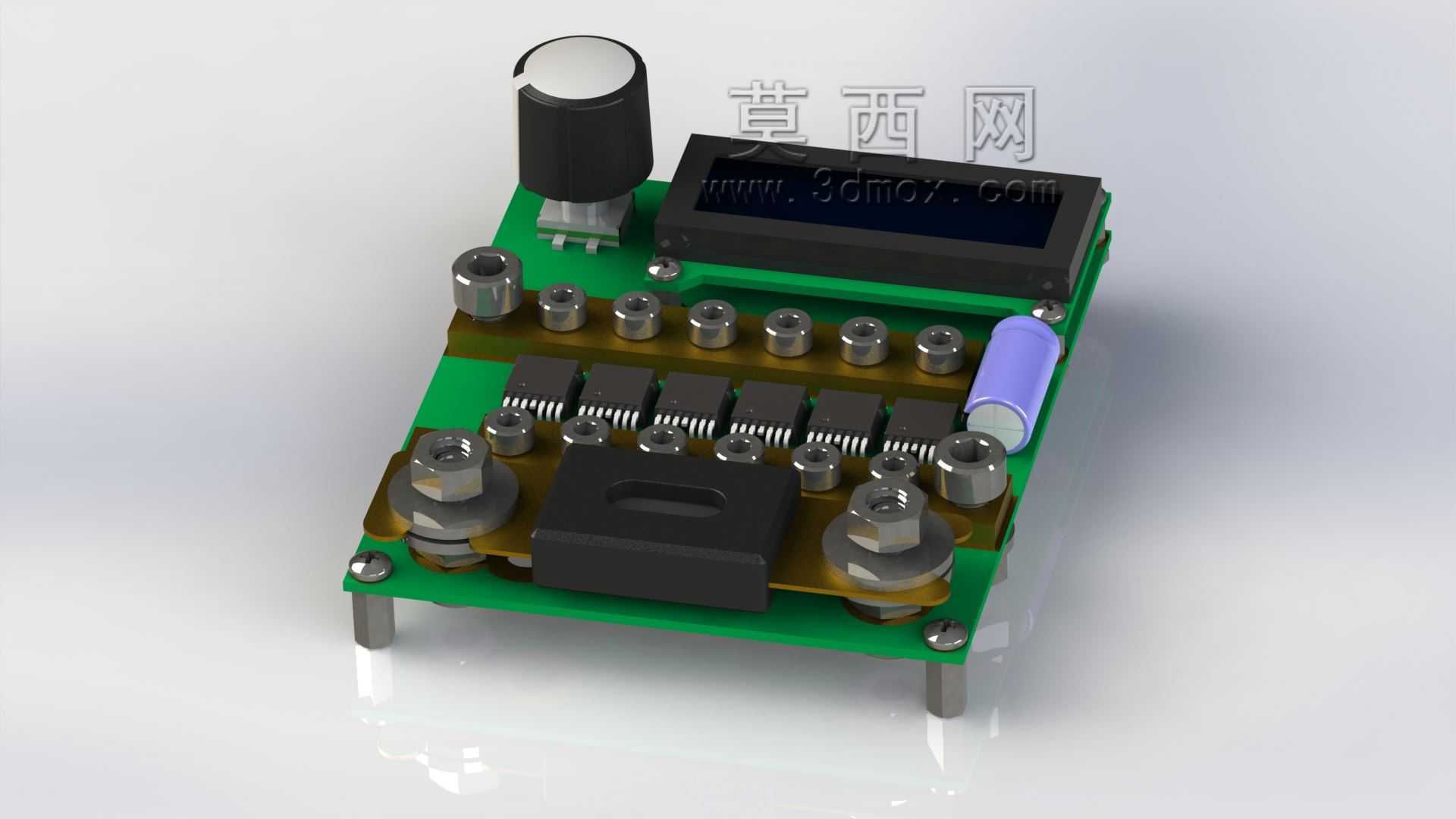

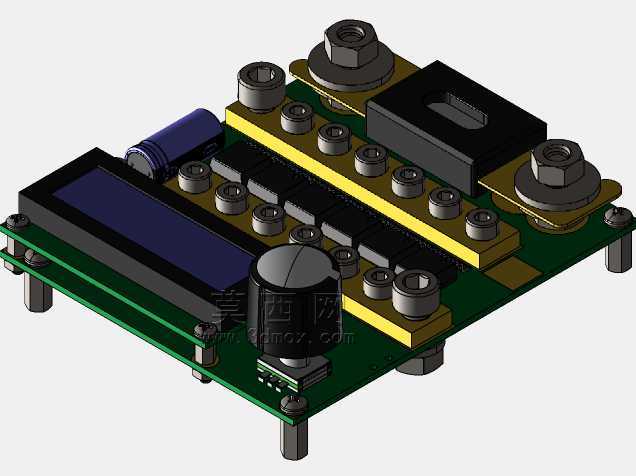

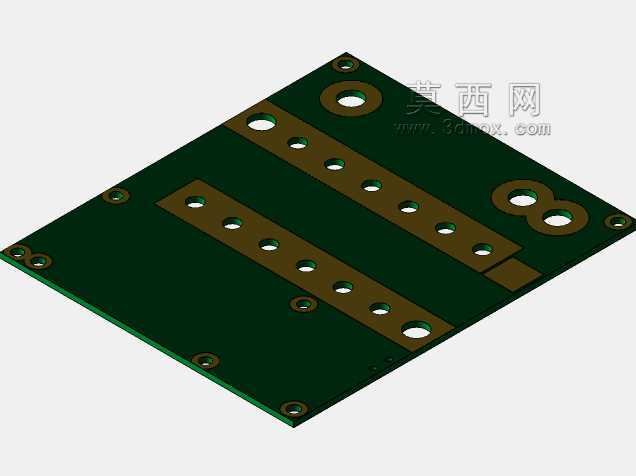

  这款点焊机核心控制板的结构设计,完全围绕小规格电池组焊接的实际作业场景展开,日常在锂电池PACK组装、小型电子维修、手工DIY电池组制作的场景中,这类控制板承载着焊接电流调节、焊接时长控制、触发信号响应的核心功能,区别于工业级大型点焊机的分体式控制架构,这款控制板采用驱动、控制、功率输出一体化的布局设计,所有功能元件全部集成在单块PCB基板上,省去了外接控制模块的接线冗余,适配手持便携点焊设备的紧凑安装需求。从结构布局来看,PCB基板采用双层板布线设计,功率回路与信号控制回路做了物理分区排布,大电流通路的铜箔做了加厚处理,对应位置预留了M3规格的铜柱安装孔位,既可以作为功率器件的固定支撑,也能辅助大电流工况下的散热传导,

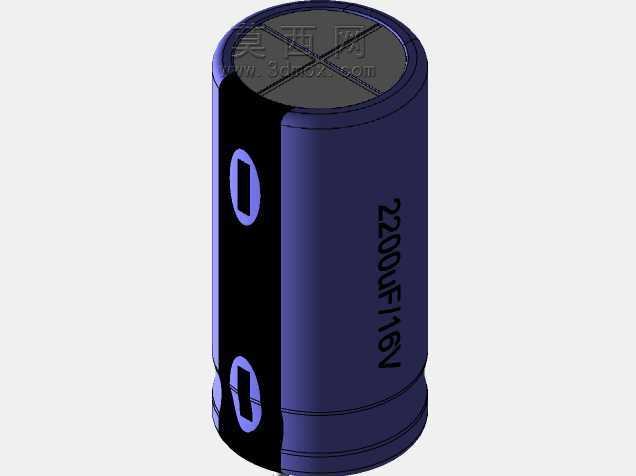

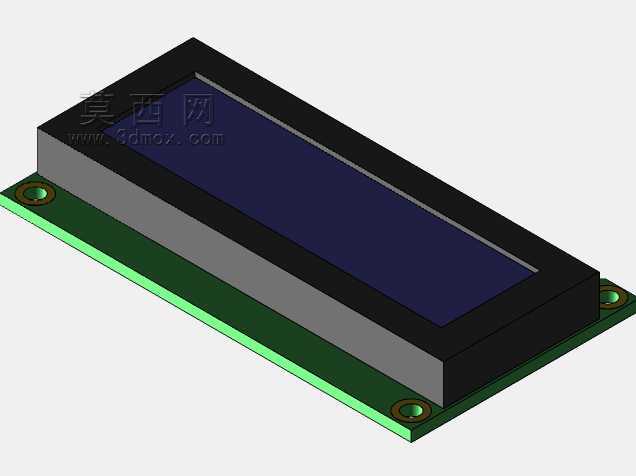

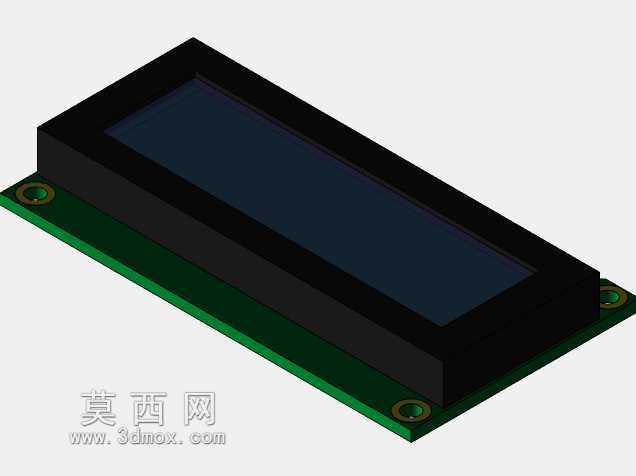

  避免长时间连续焊接时局部温升过高影响元件稳定性。板载的调节接口采用统一间距的接线端子排布,焊接参数调节的输入端口、焊笔接入端口、电源输入端口沿板边单侧布置,接线时无需翻转板件就能完成所有线路接驳,适配外壳安装时的走线开口位置,减少内部线材弯折带来的接触不良隐患。顶部布置的数码显示模块采用卧式贴装结构,屏幕表面与PCB上表面保持平行,对应外壳的显示窗口位置无需额外做倾斜结构,降低外壳注塑或者3D打印制作的结构复杂度,显示模块旁的电解电容采用立式安装,高度控制在15mm以内,预留的电容顶部与外壳内壁之间保留2mm的安全间隙,避免装配时挤压电容本体造成元件损坏。功率输出端的MOS管采用卧式贴装配合铜柱压紧的固定方式,

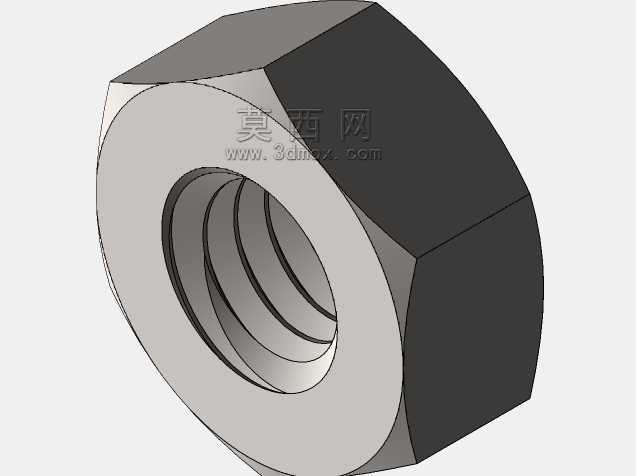

  散热面直接贴合预留的导热铜柱,无需额外加装独立散热片就能满足短时间大电流放电的散热需求,板边预留的四个固定安装孔采用对称排布,孔位间距适配常见的手持点焊机外壳安装柱尺寸,安装时直接用M2螺丝就能完成板件固定,不需要额外做定位治具辅助装配。从安装边界来看,整块控制板的外形轮廓做了圆角处理,避免板边锐角划伤安装人员或者划破内部线材,板上所有立式元件的最高高度不超过18mm,板件整体厚度加上元件突出高度控制在20mm以内,能够适配内部净空22mm以上的各类手持点焊设备外壳,电源输入端口的接线范围支持12V到24V的直流电源接入,对应不同容量的动力锂电池供电场景,不管是桌面固定使用的台式点焊设备,还是外场作业用的便携手持点焊设备,

  这款控制板的结构尺寸都能兼容安装。在功能结构的设计上,触发信号的输入回路做了独立的隔离布线,避免大电流焊接时的脉冲干扰影响参数调节的准确性,参数调节的按键采用轻触式贴片开关,贴合PCB表面安装,对应外壳的按键位置只需要做简单的凸点结构就能实现按压操作,不需要额外加装加长按键臂,减少装配时的零件数量。焊接电流的采样电阻采用高精度低阻值的合金电阻,直接布置在功率回路的最短路径上,减少采样信号的传输损耗,保证焊接电流控制的精度,避免因为电流偏差导致的焊接不牢或者焊穿电池极耳的问题。板载的状态指示元件布置在显示模块旁的醒目位置,装配后对应外壳的指示灯开孔,作业时可以直观观察设备的工作状态,不需要额外外接指示模块。整体结构设计没有冗余的多余结构,每一处孔位、每一个元件的排布都对应实际装配和使用的需求,既兼顾了生产装配的便利性,也考虑了日常使用中的维护便捷性,出现元件损坏时可以直接在板上更换对应元件,不需要整体更换控制板,降低后期使用的维护成本。
