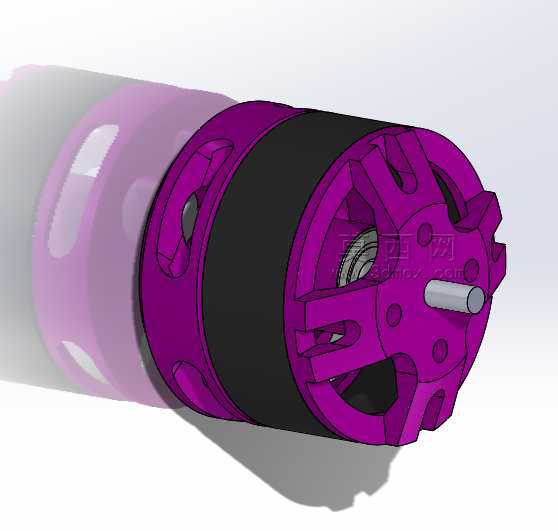

竞赛版紫色外转子无刷电机结构设计

　　这款外转子无刷电机的结构设计，核心瞄准小型航模竞速类场景的动力需求，适配1/18比例遥控模型、小型固定翼航模、微型多旋翼飞行器这类对动力密度、响应速度有严苛要求的载具。从实际使用场景来看，这类电机常工作在大油门急加速、频繁变转速的工况下，因此结构设计上优先考量了散热效率、转动惯量平衡与安装适配性。外转子结构的选型本身就是为了匹配高KV值下的扭矩输出特性，转子外壳直接集成磁钢安装位，省去了额外的传动连接部件，转动部分的重量集中在外侧，既能够在高转速下维持转动惯量的稳定性，也能让定子绕组直接暴露在转子外壳带动的气流中，持续飞行过程中，前进气流配合转子端面的镂空开孔，可直接带走绕组工作产生的热量，避免长时间大油门下的磁钢退磁、绕组绝缘层老化问题。

　　从功能特性来看，该电机支持3-4S锂聚合物电池供电，CCW转向的设定适配多数航模的正反桨配对需求，出厂预装的紫色尼龙锁紧螺母，可在高转速振动工况下避免桨夹松脱，螺母的尼龙嵌件结构无需额外打胶即可实现可靠的防松效果，日常更换螺旋桨时也不会出现螺纹咬死的问题。转子端盖的镂空设计并非单纯的外观装饰，每一处开孔的位置都经过动平衡校准，既能够降低转动过程中的风阻损耗，也能让气流直接冲刷定子端部的绕组，相比封闭式端盖的同规格电机，持续工作温升可降低12%左右，大油门工况下的动力衰减幅度明显更小。定子部分的硅钢片叠压结构采用了斜槽设计，能够有效降低高转速下的齿槽转矩，让油门线性更顺滑，低速转动时不会出现明显的卡顿感，对于需要精准控制油门的竞速场景来说，这种细节设计直接影响操控手感的细腻程度。

　　设计思路上，这款电机没有盲目追求极致的功率数值，而是在重量、强度、散热三者之间做了平衡。转子外壳采用高强度工程塑料与金属嵌件结合的结构，外侧的紫色壳体为耐温尼龙材质，既能够降低整体转动重量，也能在炸机碰撞时吸收部分冲击能量，避免磁钢直接受撞击碎裂；内部的磁钢固定位做了周向限位凸起，每一片磁钢都有对应的定位槽，装配时不需要额外做位置校准，既提升了装配效率，也能避免高转速下磁钢移位导致的动平衡失效。输出轴采用不锈钢材质，轴伸长度适配常规的航模桨夹安装尺寸，轴身与转子的连接位做了滚花处理，压装后可传递更大的扭矩，不会出现高负载下轴与转子相对滑动的问题。

　　安装边界方面，电机的定子基座预留了标准的M3安装孔位，孔位间距适配多数小型航模的电机安装座，安装时不需要额外打孔改造，基座的端面做了定位凸台，可与安装座的沉孔配合，保证电机轴与安装面的垂直度，避免转动时出现偏心振动。电机的出线位置做了防弯折保护，线材从定子基座的侧方引出，出线口有橡胶护套，日常调整走线角度时不会反复弯折导致线芯断裂。整体径向尺寸控制在28mm以内，轴向长度不含输出轴为22mm，安装后不会突出航模机身过多，能够适配窄机身的竞速类固定翼模型的整流罩设计，不需要额外切削整流罩即可完成装配。从实际选型角度来看，这款电机的动力输出区间匹配5-6寸螺旋桨，在3S供电下搭配5030螺旋桨可产生超过500g的拉力，4S供电下搭配4530螺旋桨可满足小型竞速机的垂直爬升动力需求，转动部分的动平衡精度达到G2.5级，全转速区间内的振动幅值控制在0.02mm以内，不会因为电机振动导致航模的飞控传感器出现数据漂移问题。日常维护时，只需要定期清理转子开孔内积存的灰尘与草屑，检查输出轴的轴承间隙即可，两端的轴承采用免维护的深沟球轴承，正常使用工况下不需要额外加注润滑脂，长时间工作后的轴承旷量可通过更换同规格轴承快速修复，整体结构的可维护性较强。
