便携电池点焊机3D打印适配外壳结构

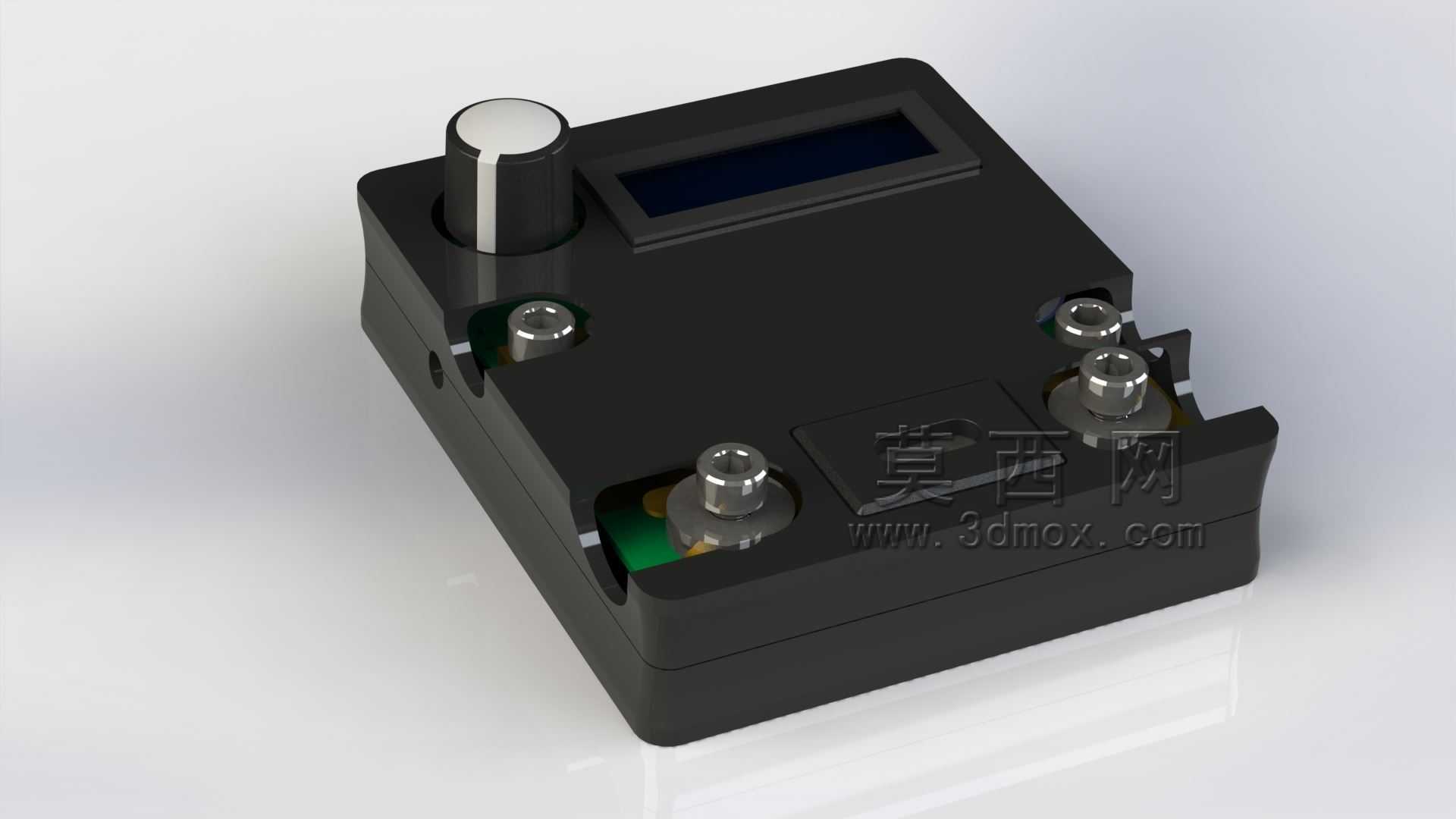

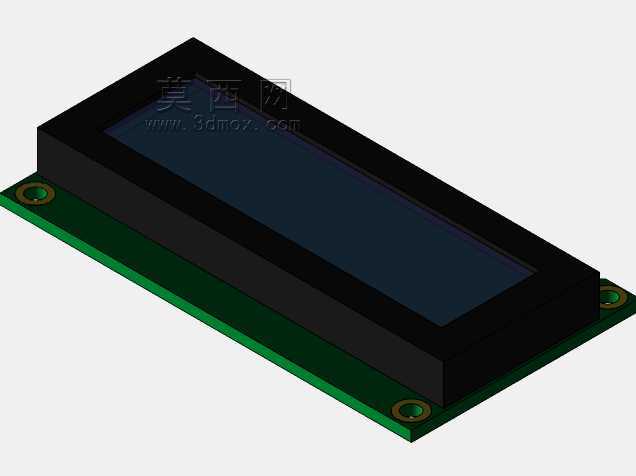

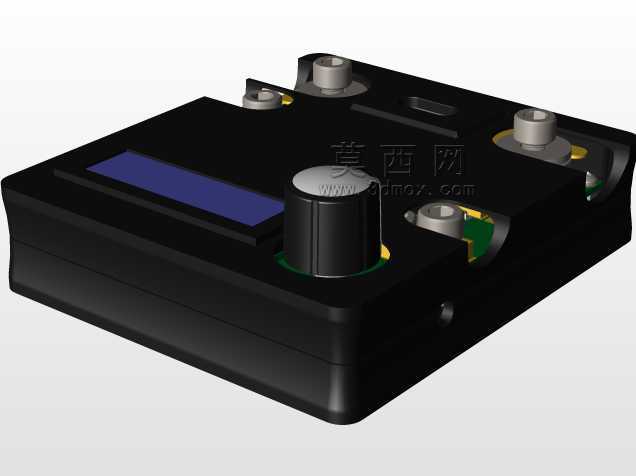

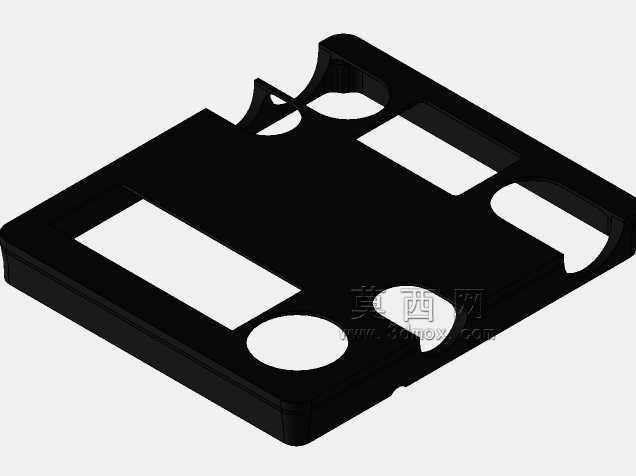

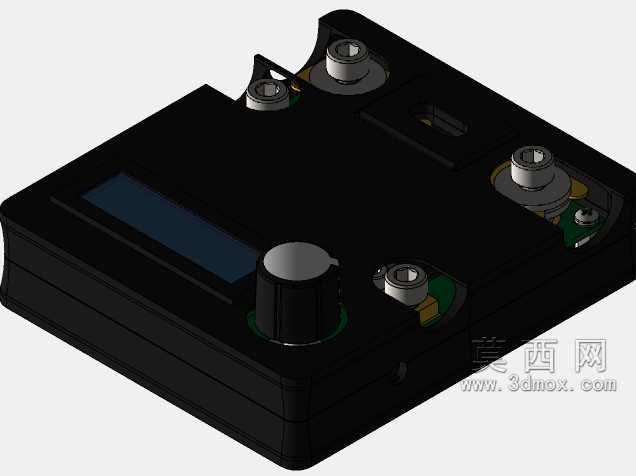

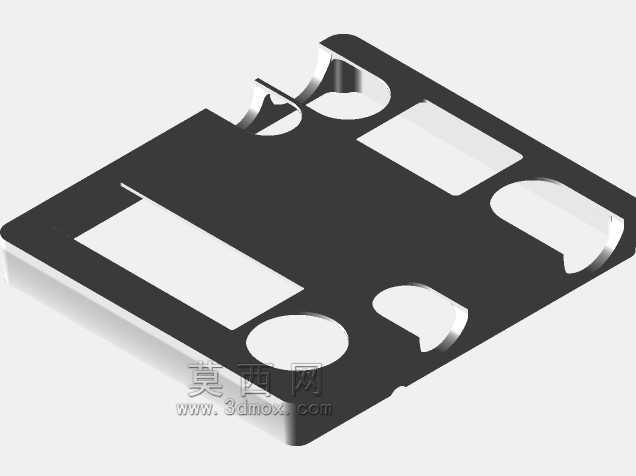

　　这款适配便携电池点焊机的外壳结构，主要面向小型锂电池组组装、数码产品电池维修、DIY储能模组搭建这类需要小电流精密点焊的作业场景，日常在电子维修工位、个人DIY工作台、小型锂电池加工点都能见到这类便携点焊设备的身影，外壳作为设备的承载防护结构，直接决定了设备的手持操作手感、内部元件防护等级以及日常使用的耐用性。从实际使用需求出发，这类便携点焊设备需要频繁手持移动作业，外壳的握持区域做了贴合手掌弧度的收边处理，避免长时间握持硌手，同时整体外形控制在单手握持可稳定操作的尺寸范围内，不会因为体积过大挤占工作台操作空间，也不会因为尺寸过小导致内部元件排布拥挤，给后期维护更换元件留出足够的操作间隙。外壳的正面预留了显示屏安装位，

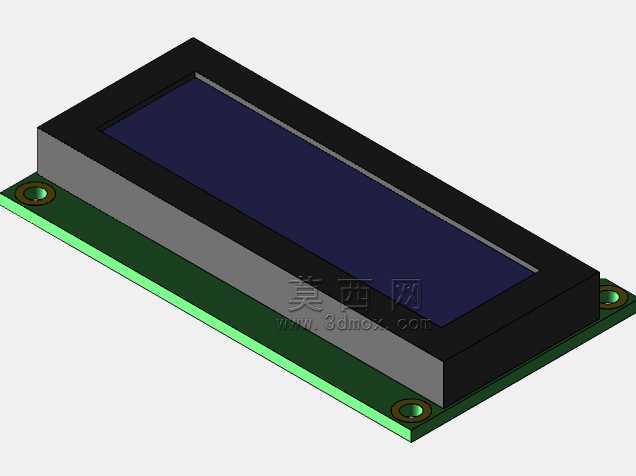

　　尺寸刚好匹配常用的0.96寸OLED显示屏，屏幕安装位做了下沉式台阶设计，屏幕嵌入后表面与外壳顶面齐平，既可以避免日常使用中磕碰刮花屏幕表面，也能减少环境光线在屏幕表面的反光，方便作业时直接观察焊接参数设置。显示屏旁的旋钮安装位做了同轴定位凸台，旋钮安装后与外壳表面的间隙控制在0.2mm以内，既保证旋钮转动无卡滞，也能避免灰尘、焊接碎屑从间隙进入设备内部，旋钮的高度突出外壳表面8mm，方便戴薄劳保手套时也能精准旋转调节参数。外壳前端的焊接电极安装位做了加厚的支撑筋结构，因为点焊作业时电极位置会承受一定的按压作用力，加厚筋位可以避免长期按压导致外壳安装位开裂变形，电极的安装孔位做了同轴度公差控制，保证两个电极伸出长度一致，

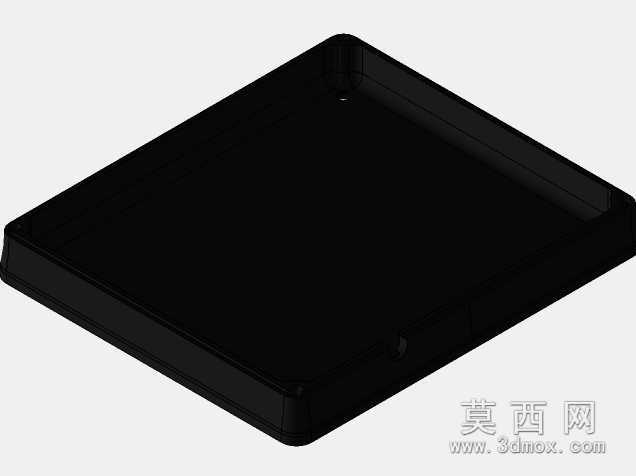

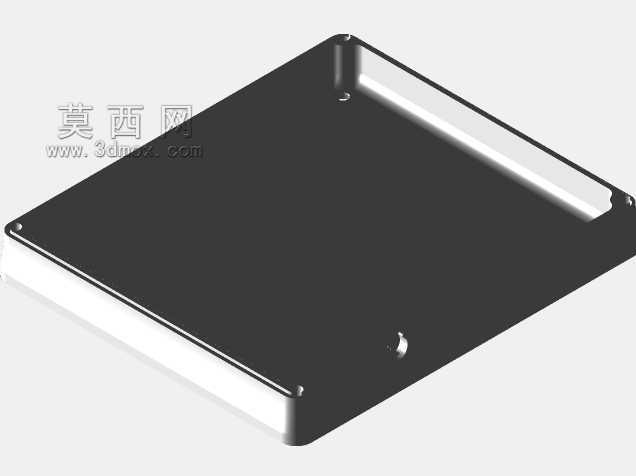

　　焊接时电极端面可以同时接触电池镍片，避免出现单侧虚焊的问题。外壳侧面预留了充电接口、触发开关的安装缺口，缺口边缘做了圆角过渡，不会割伤连接线缆的绝缘层，接口位置的排布避开了手持握持区域，插拔充电线或者操作触发开关时不会和握持的手产生干涉。考虑到3D打印工艺的成型特性，整个外壳的壁厚统一控制在2mm，既保证足够的结构强度，也不会因为壁厚过大导致打印过程中出现翘曲变形，所有的卡扣连接位置都做了0.3mm的配合间隙，适配FDM3D打印常见的精度误差，不需要后期打磨修配就能直接扣合组装，卡扣的卡接深度设计为1.5mm，既保证上下盖扣合后不会轻易松脱，也能在需要维护内部元件时顺利拆开，不会因为卡接过紧导致卡扣断裂。外壳内部做了多个定位柱，

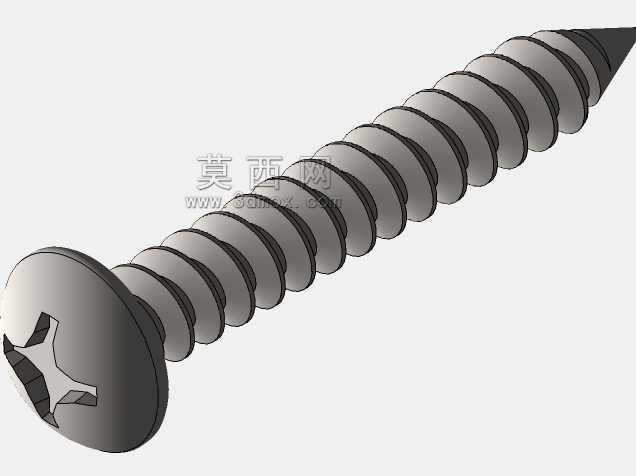

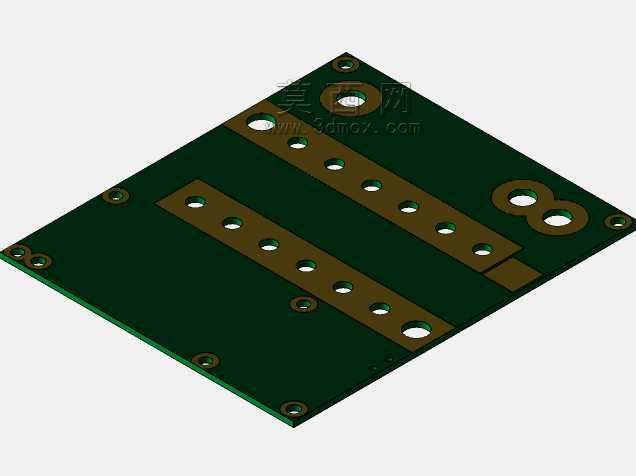

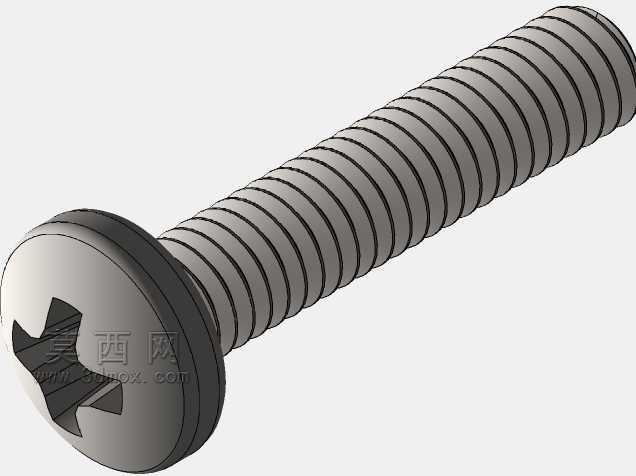

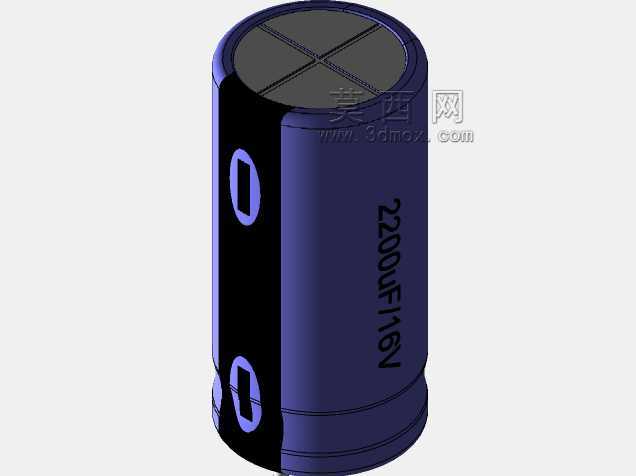

　　分别对应控制电路板、升压模块、电容组的安装孔位，定位柱的高度根据内部元件的高度差做了差异化设计，保证各个元件安装后顶面齐平，不会出现元件顶到上盖或者晃动移位的问题，定位柱中心预留了自攻螺丝安装孔，不需要额外预埋铜螺母就能直接用螺丝固定内部元件，降低组装的工序复杂度。外壳的底部做了四个凸起的防滑垫安装位，安装防滑垫后设备放置在工作台面时不会滑动，同时底部预留了散热格栅开口，对应内部功率元件的发热位置，保证设备连续作业时产生的热量可以顺利散出，避免内部温度过高影响元件使用寿命。在安装边界设计上，外壳的所有外部突出结构都做了圆角处理，没有尖锐的棱角，避免手持操作时划伤手部，各个外接部件的安装位置都预留了足够的操作空间，比如电极更换时不需要拆开整个外壳，直接从前端就能拧下电极固定螺丝完成更换，日常维护的便捷性更高。从结构设计的合理性来看，这款外壳没有多余的装饰性结构，所有的造型特征都服务于实际使用功能，各个安装位的尺寸公差都适配3D打印的工艺特点，不需要高精度的机加工就能做出符合使用要求的成品，对于需要自制小型点焊机的从业者或者爱好者来说，这种结构设计可以大幅降低设备外壳的制作门槛，同时保证设备使用的可靠性和操作舒适度。
