CHP-170微型切割器壁挂式安装支架

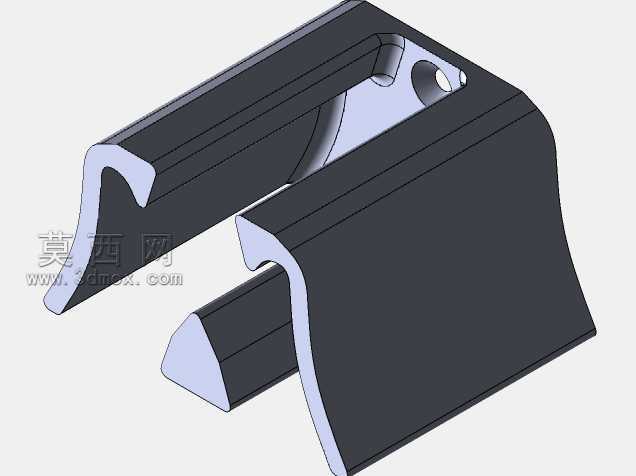

　　在电子装配、线束加工、设备运维等日常作业场景中，微型切割器、剥线器这类手持工具的收纳一直是工位整理的痛点——随意放置在工作台面容易被物料掩埋，取用耗时，还可能因磕碰导致刃口损伤，散放的工具也容易在作业动线中掉落，带来安全隐患。这款壁挂式安装结构，正是针对这类小型手持线束处理工具的工位收纳需求设计，可同时容纳4个CHP-170规格的微型切割器与剥线器，将工具从台面转移到垂直墙面，释放工作台操作空间的同时，让工具取用路径更短，符合工位5S管理的实际要求。从结构设计逻辑来看，这款壁挂件没有采用复杂的卡扣或者活动锁紧结构，而是依托CHP-170工具本身的外形轮廓做适配性卡槽设计，每个卡槽的内形完全贴合工具握持段的曲面特征，

　　工具插入后依靠自身重力与卡槽侧壁的贴合摩擦力实现固定，取放时无需额外操作解锁，单手即可完成拿取与归位，适配高频次的工具取用作业节奏。卡槽的开口方向做了微仰角设计，即使在长期使用后卡槽出现轻微磨损，工具也不会从支架上滑落，同时开口边缘做了圆弧过渡处理，避免取放工具时刮擦工具外壳或者划伤操作人员手部。安装边界方面，这款壁挂支架的背部为完整的平面结构，可直接通过螺丝固定在工位旁的墙面、设备侧壁或者型材立柱上，安装孔位的间距适配常规的墙面膨胀螺丝与型材T型螺栓尺寸，不需要额外制作转接安装板。整体外形的突出厚度控制在较小范围内，安装后不会过度突出墙面，避免人员走动时发生磕碰，支架的整体宽度按照4个工具并排摆放的最小间距设计，

　　相邻卡槽之间的隔板厚度经过优化，既保证了整体结构强度，又不会让整体宽度过大占用过多墙面空间。材质适配层面，这款结构的壁厚设计兼顾了强度与轻量化需求，若采用注塑工艺生产，可选用常见的ABS或者尼龙材质，壁厚均匀性符合注塑成型的工艺要求，没有出现壁厚突变导致的缩痕风险；若采用钣金折弯加工，板材厚度选用1.5-2mm的冷轧钢板即可满足承重需求，折弯处的圆角处理避免应力集中，焊接位置的设计也便于后续的打磨与表面喷塑处理。在实际的工位布局中，这类壁挂支架通常安装在操作人员伸手可及的高度范围，也就是距离工作台面20-40cm的垂直墙面上，作业人员处理线束时，不需要转身或者大幅度移动手臂，就能快速拿到对应的切割或者剥线工具，

　　完成作业后随手即可归位，有效减少工具寻找的无效时间，也能避免工具随意放置导致的刃口误伤、工具丢失等问题。卡槽的内部尺寸经过反复适配验证，既不会因为尺寸过紧导致工具卡滞难以取出，也不会因为尺寸过松导致工具晃动、脱落，每个卡槽的深度刚好覆盖工具握持段的非工作部分，工具的刃口端完全露出在卡槽外侧，归位时不会碰伤刃口，也能让操作人员直观看到工具的刃口状态，及时发现刃口磨损、崩缺的问题，提前更换或者修磨工具，避免影响线束加工的质量。支架的底部没有做封闭设计，日常清理时，落入卡槽内的线头、灰尘等杂物可以直接从底部扫出，不需要拆卸支架就能完成日常清洁维护，适配车间工位的日常打理需求。结构的加强筋设计布置在背部与墙面贴合的位置，不会影响正面的工具取放，同时提升了支架整体的抗变形能力，即使长期满负荷放置工具，也不会出现卡槽外张、支架变形的问题，保证长期使用的结构可靠性。
