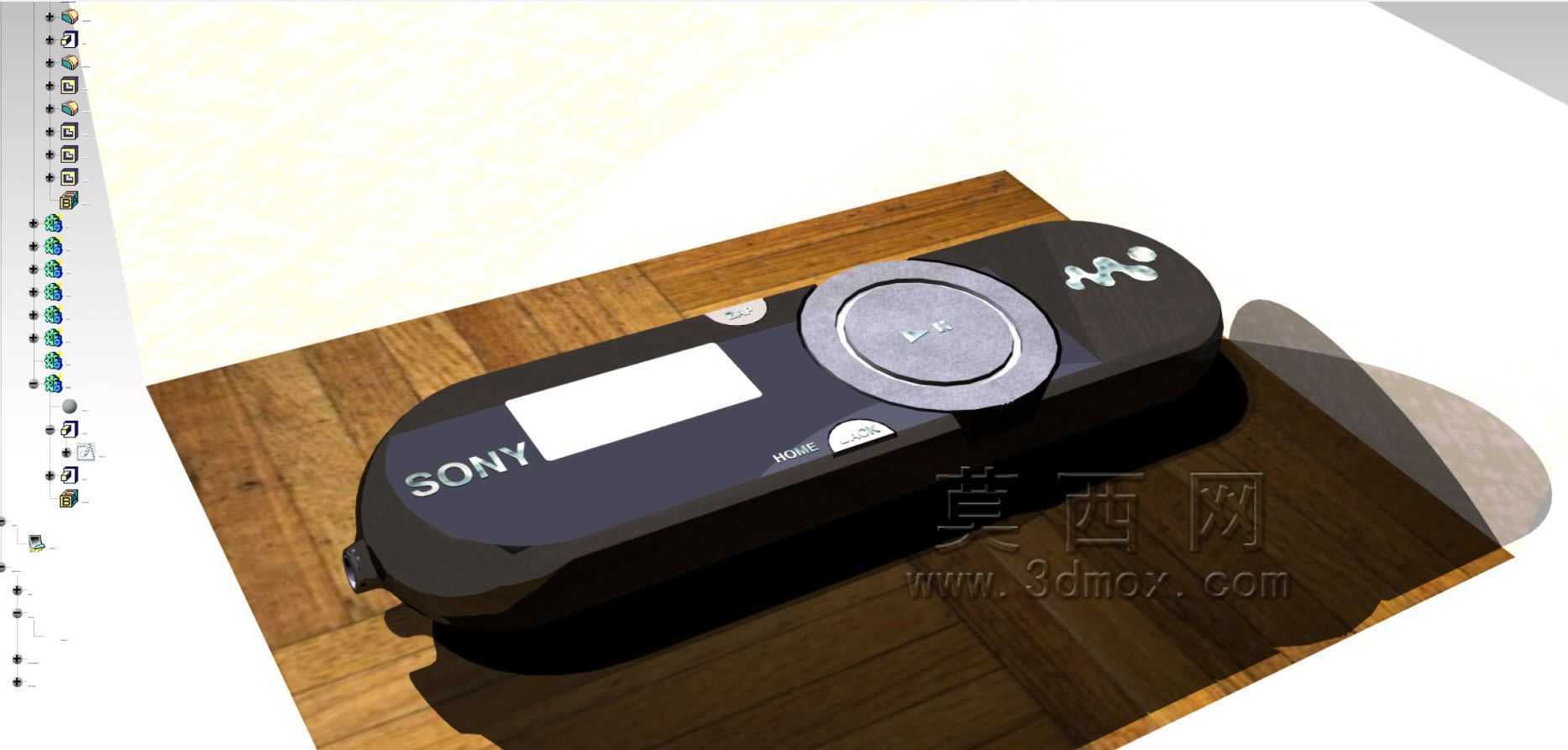

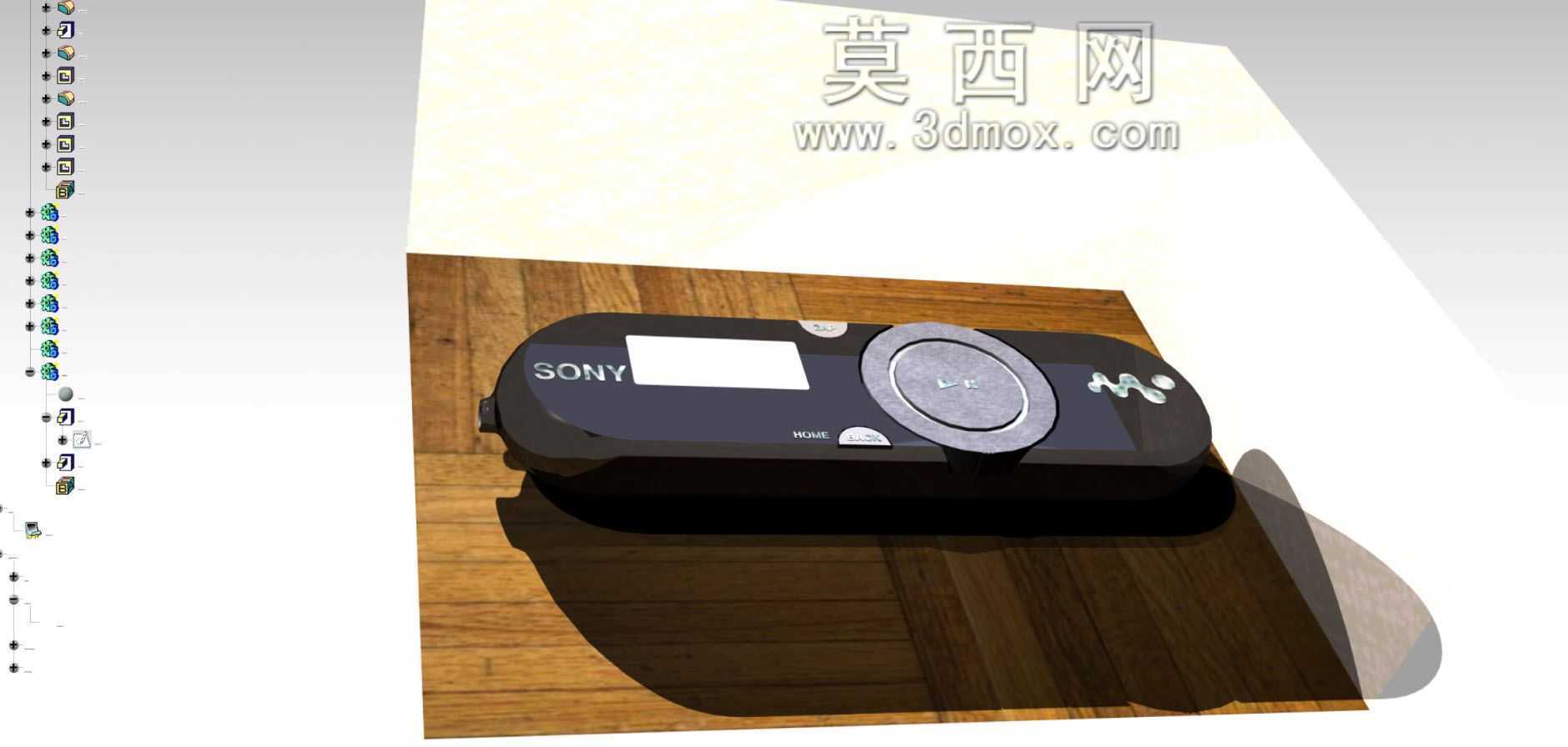

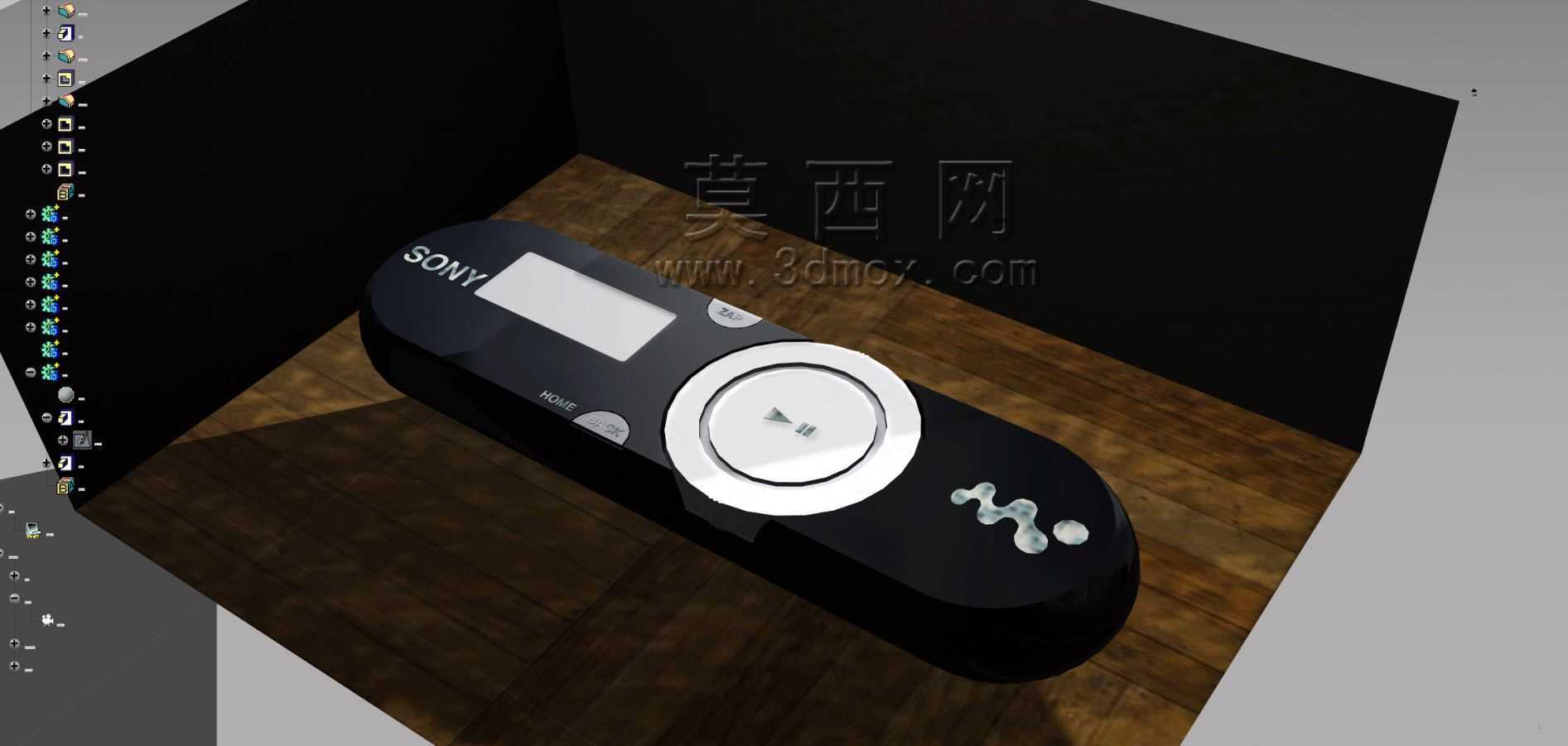

经典长条形索尼便携音乐播放器结构设计

　　这款长条形便携音频播放设备的结构设计，首先要适配日常通勤、户外出行、运动随身等多场景的手持与收纳需求，整机采用圆润长椭圆柱造型，边缘全部做R3以上的圆角过渡，避免日常揣放时刮蹭衣物面料，也能提升单手握持的贴合度，整机长度控制在90mm左右，最大宽度32mm，厚度14mm，刚好适配普通牛仔裤侧袋、运动臂包的常规收纳尺寸，不会出现卡滞或突出硌压的问题。

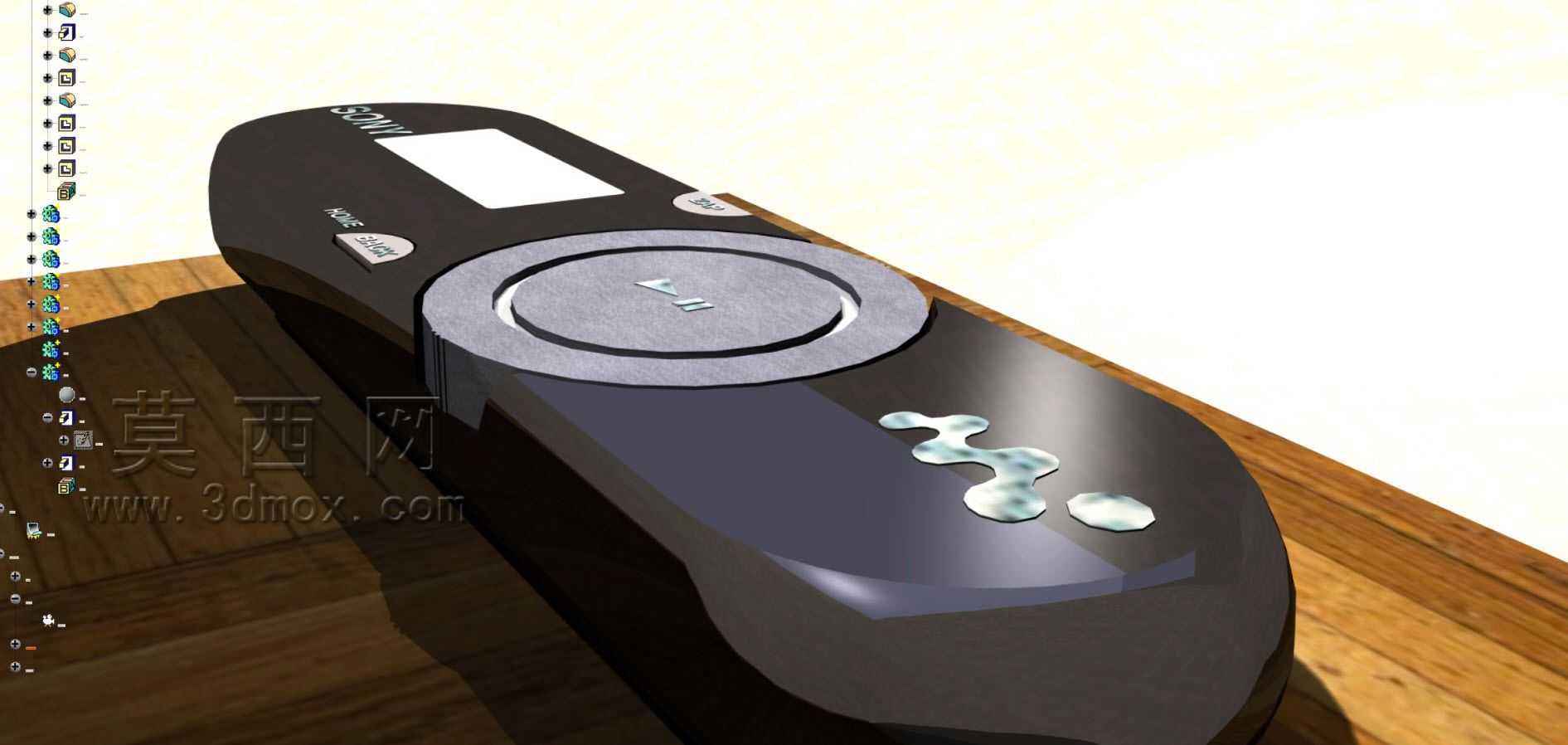

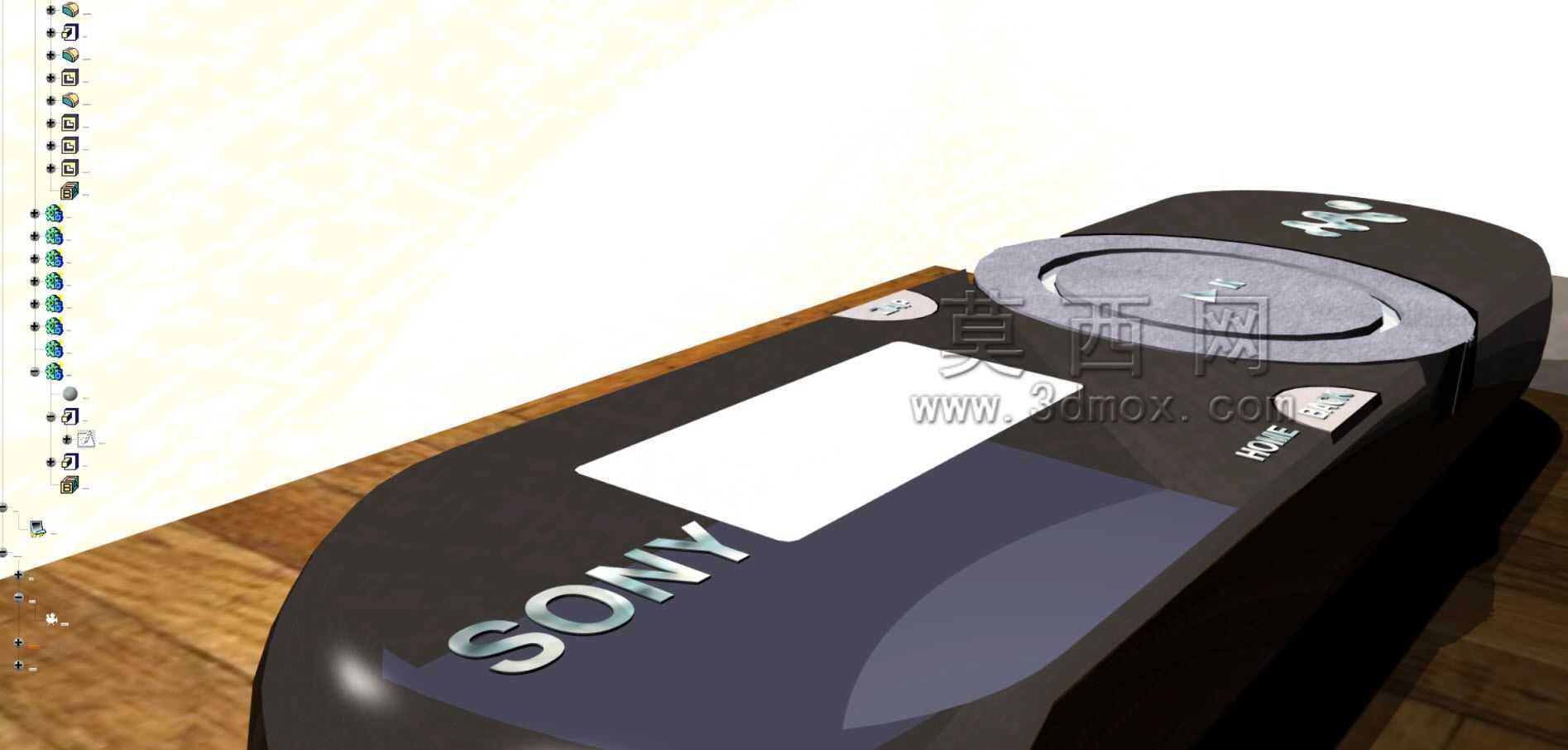

　　从功能布局来看，正面区域做了明确的功能分区，靠上位置预留12mm*20mm的矩形单色显示屏安装位，屏幕周边做0.5mm的下沉台阶，用于贴合固定透明PC保护镜片，镜片与壳体之间预留0.1mm的双面胶粘贴间隙，避免日常按压出现松动异响。屏幕下方是核心的圆形导航按键组，外圈做环形凸起的防滑定位边，高度高出壳体表面1.2mm，方便用户盲操作时快速定位按键位置，中心的播放暂停按键采用内凹式设计，按压行程控制在0.8mm，触发压力设定在1.2N，既保证按压反馈清晰，又能避免放在包内被误触。导航键侧边分布的两个小尺寸功能键，分别对应音量加减操作，按键表面做细微的凸点标识，不用目视就能完成操作。机身侧面靠上位置设置了独立的电源拨动开关，开关拨杆高出侧面壳体0.7mm，拨动档位清晰，段落感明确，防止日常携带时意外开关机。

　　壳体结构采用上下两部分扣合的设计方案，上壳为高光ABS材质，表面做UV硬化处理，硬度达到2H，抵抗日常使用的指甲刮擦和轻微磕碰，下壳采用磨砂PC+ABS合金材质，提升握持时的摩擦力，减少滑落风险。上下壳之间采用周圈均匀分布的卡扣连接，卡扣配合间隙控制在0.05mm，同时在壳体内部预留2个M1.4的螺丝柱位置，靠近耳机接口和USB接口的位置用螺丝锁紧，提升接口部位的结构强度，避免频繁插拔接口时导致壳体开裂。内部腔体的布局上，靠机身尾部的位置预留7号电池或者内置锂电池的安装仓，电池仓周边做2mm高的围挡筋位，防止电池在腔体内晃动产生异响，电池与主板之间预留0.3mm的绝缘麦拉片安装空间，避免短路风险。主板采用异形裁切设计，刚好贴合壳体内腔的轮廓，主板与壳体之间设置3个定位柱，限制主板的前后左右窜动，定位柱高度比主板厚度高0.2mm，装配后通过壳体上的筋位压紧主板，不需要额外打胶固定，方便后期维修拆解。

　　机身一端设置3.5mm标准耳机接口，接口周边做加厚的胶位补强，胶位厚度达到1.8mm，能承受至少50N的侧向插拔力，不会出现接口松脱的问题，另一端预留Mini USB数据接口，接口外侧做下沉式的导向槽，方便用户盲插时快速对准接口，导向槽的倒角做C1处理，不会刮伤数据线插头表面。机身正面的Walkman标识区域采用模内注塑的工艺，标识与壳体表面齐平，不会因为长期摩擦出现标识脱落的问题。

　　在声学相关的结构设计上，主板上的音频解码芯片位置预留了屏蔽罩安装位，屏蔽罩采用0.2mm厚的洋白铜材质，通过SMT焊接固定在主板上，减少外界电磁信号对音频输出的干扰，避免出现底噪或者电流声。耳机接口的接地引脚单独做加宽的铜箔连接到主板地，提升抗干扰能力。整机的装配公差控制上，上下壳的合模缝隙控制在0.1mm以内，按键与壳体的配合间隙单边0.15mm，既保证按键活动顺畅，又不会出现缝隙过大进灰的问题。所有外露的接口位置都预留了软胶防尘塞的安装挂点，用户可以自行搭配防尘塞，提升日常使用的防尘防水能力，满足轻度户外使用的需求。

　　从实际使用的体验角度出发，整机的重心设计在机身中部偏下的位置，单手握持时重心刚好落在掌心位置，长时间握持不会出现偏重累手的问题。按键的布局刚好对应大拇指的活动范围，单手持握时不需要调整手的位置就能完成所有常用操作，包括切歌、调整音量、暂停播放等，符合人体工程学的操作逻辑。壳体表面的弧度经过多次调整，贴合手掌自然弯曲的形态，即使长时间握持也不会出现硌手的压痕。
