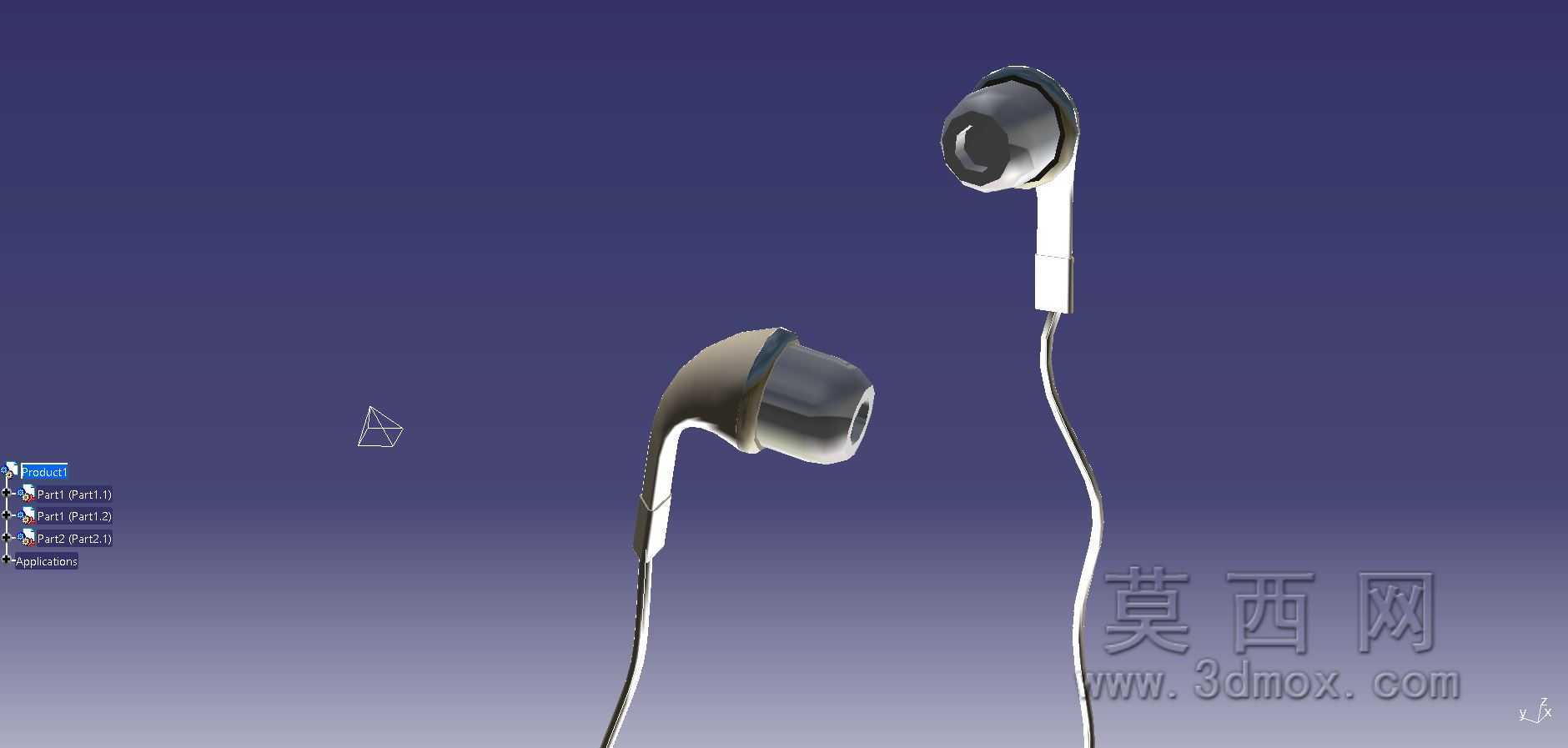

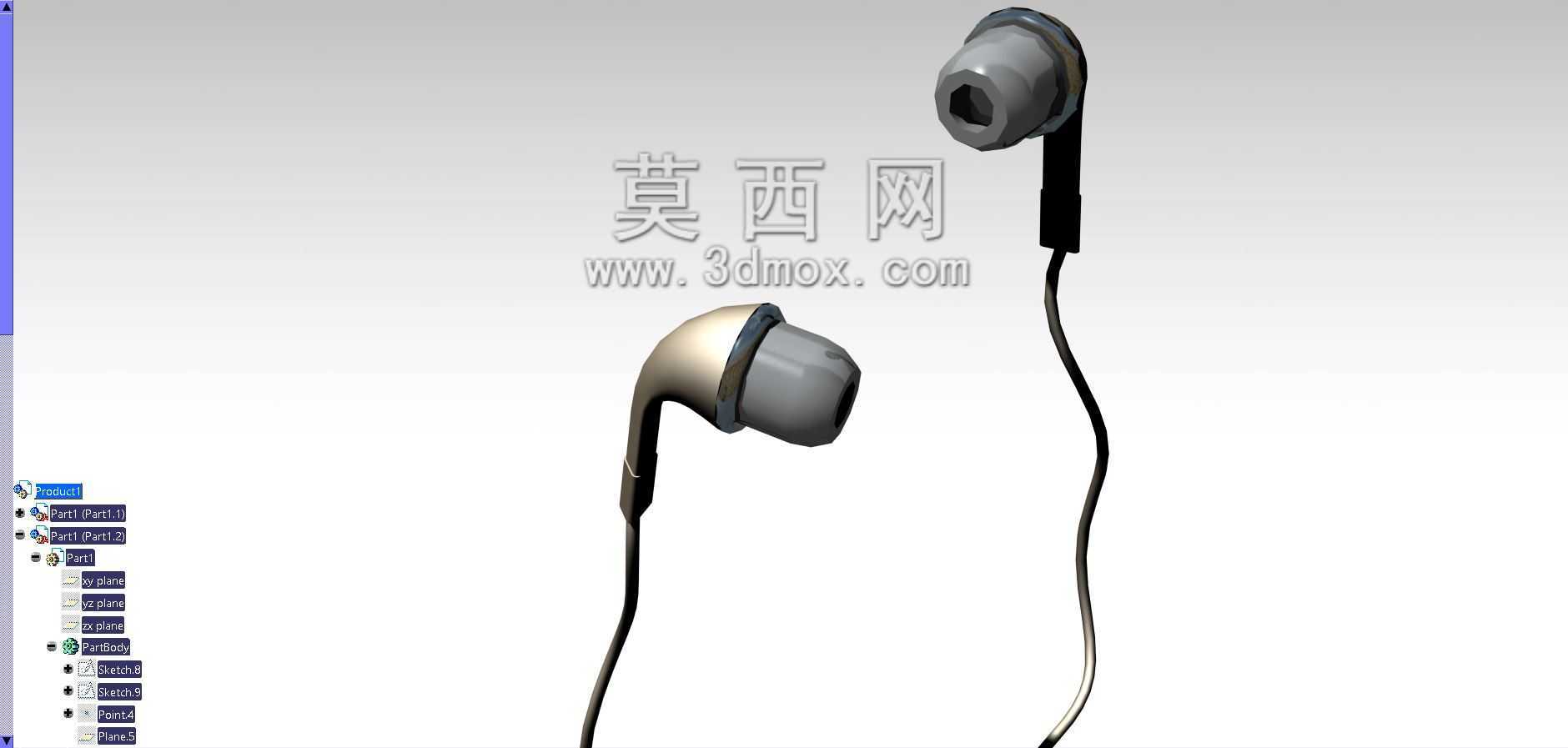

入耳式有线耳机外观结构三维数模

项目分类:通讯工具类 发布时间:2021-11-08 ID:373663
  • 入耳式有线耳机外观结构三维数模
  • 入耳式有线耳机外观结构三维数模
  • 入耳式有线耳机外观结构三维数模

  日常做消费电子结构设计的过程中,入耳式有线耳机的结构建模是很典型的小型精密结构练习项目,这类产品的结构设计需要平衡佩戴舒适度、声学性能、装配可靠性多个维度的要求,不能只追求外观造型的流畅感。从实际使用场景来看,这类入耳式耳机主要适配移动音频播放、语音通话、日常通勤听音使用,需要兼顾长时间佩戴的耳道贴合度,以及日常使用过程中线材弯折、耳塞插拔的结构耐用性。建模过程中首先要处理的是耳塞腔体的曲面过渡,前腔部分需要匹配通用硅胶耳塞套的安装尺寸,腔体出音嘴的外径要控制在常规硅胶套的适配范围内,出音孔的位置要避开耳道贴合的密封区域,保证声音传导的路径顺畅,不会因为佩戴贴合造成声压异常。后腔的造型要贴合耳甲腔的生理曲线,不能有突兀的棱角,

  否则长时间佩戴会产生明显的压感,腔体外壳的壁厚要保持均匀,一般控制在0.8到1.2毫米之间,既保证外壳的结构强度,也不会因为壁厚过大造成整机重量超标,佩戴时产生下坠感。线材与腔体衔接的位置是结构设计的薄弱点,这个位置需要做加长的应力释放结构,也就是日常看到的线尾软胶部分,建模时要做圆弧过渡的锥面结构,避免线材在反复弯折的时候出现铜丝断裂的问题,应力释放段的长度要足够覆盖日常弯折的受力区域,和腔体硬壳的衔接位置要做重叠配合,防止使用过程中软胶部分脱落。耳机内部的结构需要预留发声单元的安装位,单元的固定台阶要和选用的动圈单元尺寸匹配,周边要预留密封泡棉的安装间隙,保证前腔和后腔的声学隔离,避免出现声短路影响音质表现。

  腔体的合模线位置要设置在外观非直视面,也就是佩戴时贴靠耳内的侧面,减少合模痕迹对外观质感的影响,上下壳的配合采用卡扣加少量超声焊接的结构,卡扣的位置要均匀分布在腔体周边,保证合壳后的缝隙均匀,不会出现翘边的问题。线材部分的建模要还原实际使用中的自然垂落弧度,线径控制在常规耳机线的1.2毫米左右,线材表面做哑光质感的曲面处理,避免渲染时出现不合理的反光。从安装边界来看,单个耳机腔体的整体长度控制在25毫米以内,最大外径不超过12毫米,保证适配绝大多数用户的耳道尺寸,不会因为腔体过大造成佩戴困难,也不会因为腔体过小导致内部元件没有足够的安装空间。建模过程中曲面的G2连续是重点,整个腔体的外曲面要做到顺滑无折痕,

  尤其是耳塞套安装位和后腔的衔接位置,不能出现曲面断层,否则后续做手板验证的时候会出现硌手的问题。另外在腔体的尾部,也就是线材引出的位置,要做轻微的收腰处理,方便用户插拔耳塞的时候有合适的施力位置,不会因为腔体表面过于光滑导致拿取打滑。这类结构建模的过程,本质上是把人体工学要求、声学结构要求、装配工艺要求整合到一个小型曲面壳体上的过程,每一处曲面的弧度变化、每一个台阶的尺寸设置,都要对应实际生产和使用中的具体需求,不能只凭视觉效果随意调整尺寸。比如出音嘴的长度不能过长,否则会过度深入耳道造成不适感,也不能过短,否则硅胶套安装后容易脱落,一般控制在3到4毫米的长度是比较合适的范围。还有腔体的重量分配,要尽量把重量集中在靠近耳道的位置,减少外端的重量,这样佩戴的时候重心更贴合耳部,不容易出现滑落的问题。在做内部结构排布的时候,要注意预留调音孔的位置,调音孔一般设置在后腔的隐蔽位置,外部要贴调音网,建模时要预留网布的粘贴台阶,保证调音网粘贴后不会突出外壳表面,影响佩戴的舒适度和外观的整洁度。
