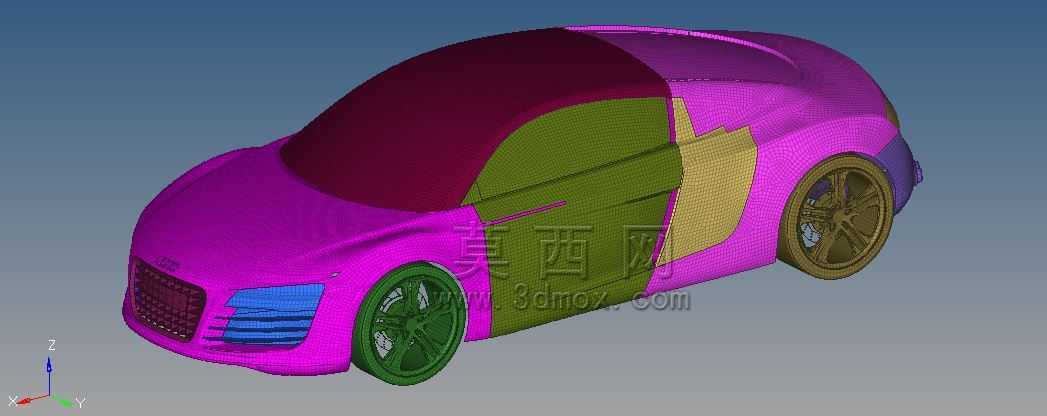

奥迪R8整车外观曲面网格结构

　　这套数模完整还原了奥迪R8双门跑车的外覆盖件网格划分结果，覆盖车头进气区域、前保险杠曲面、引擎舱盖弧面、侧围腰线、车门分块、侧进气口饰板、车顶溜背线条、后翼子板曲面、轮毂造型等全部外观可见区域的网格拓扑结构，不同部件采用差异化色彩区分网格边界，可清晰识别各覆盖件之间的拼接缝隙与安装匹配关系。在汽车正向开发流程中，这类整车外观网格结构可直接用于CFD空气动力学仿真分析，通过对车身表面网格的边界层设置，能精准计算高速行驶状态下的风阻系数、下压力分布、气流分离点位置，为外造型的风阻优化提供量化数据支撑，也可用于整车NVH性能仿真中的车身声振耦合计算，验证不同曲面曲率下的风噪传递路径。从设计思路来看，

　　该网格划分严格遵循车身外曲面的曲率变化规律，在车头进气格栅、大灯安装边界、车门把手凹陷区域、侧进气口导流面、轮毂辐条间隙等曲率变化剧烈的位置做了网格加密处理，保证曲面还原精度，而在车顶大弧面、车门主平面等曲率平缓区域适当放大网格尺寸，平衡仿真计算效率与精度。模型中各覆盖件的网格边界完全对齐实车的安装分缝，前保险杠与翼子板的匹配间隙、车门与侧围的阶差边界、前后风挡的安装止口位置都通过网格边线做了明确标识，可直接作为外覆盖件模具开发的分型参考，也能为总装环节的外观匹配公差设定提供数模依据。轮毂部分的网格完整还原了多辐式铝合金轮毂的造型细节，包括辐条的拔模角度、轮辋的安装法兰面、轮胎与轮眉的间隙边界，可用于轮辋的轻量化拓扑优化，

　　也能验证转向过程中轮胎与翼子板的运动干涉边界。侧围部分的网格清晰呈现了R8标志性的侧进气口曲面走势，该区域的网格顺着气流流向排布，可精准模拟进气口对刹车系统、后置发动机舱的冷却气流导向效果，验证不同进气口角度下的冷却风流量分配。车头部分的网格还原了梯形进气格栅的分层结构、前大灯的安装曲面、前唇的扰流造型，可用于低速碰撞场景下的保险杠吸能结构仿真，验证碰撞过程中外覆盖件的变形范围与吸能效率。在教学实训场景中，这类分色展示的整车网格模型可帮助初学者理解汽车外曲面的网格划分逻辑，掌握不同曲率曲面的网格尺寸控制方法，熟悉车身覆盖件的分块原则与安装边界定义，为后续独立开展整车外观建模、仿真前处理工作建立具象认知。

　　模型中Z轴方向的坐标标识明确了整车的高度基准，可直接对接整车坐标系，用于总布置环节的人机工程校核，验证乘员上下车的头部空间、视野范围与外曲面的位置关系，也能为改装场景下的外观套件开发提供基础数模参考，保证加装的前唇、侧裙、尾翼等部件与原车曲面的贴合度。
