带手动操作柄的法兰式蝶形控制组件

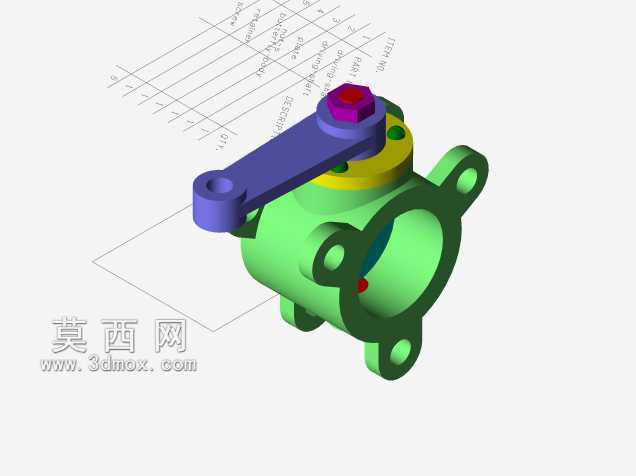

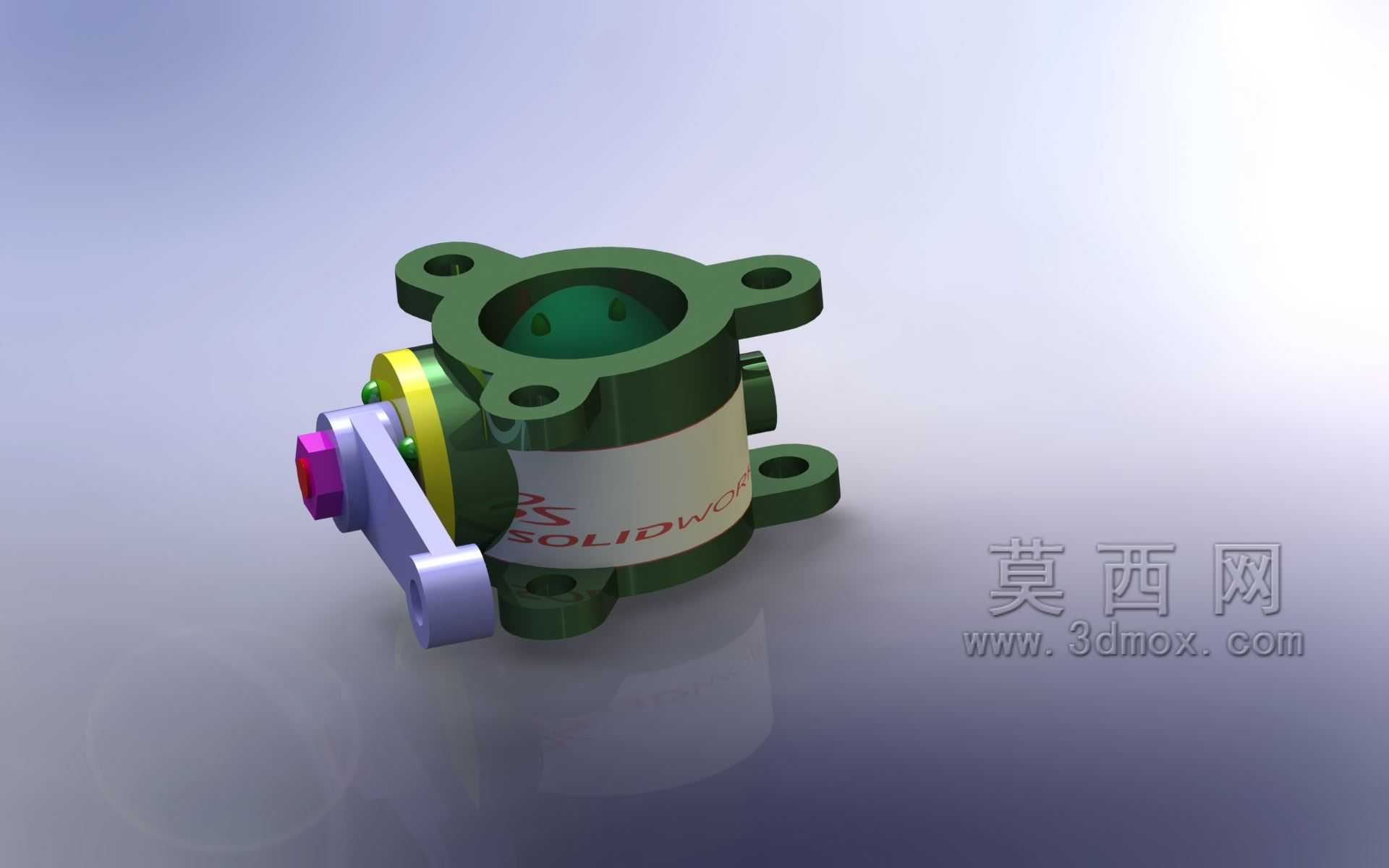

　　这款蝶形控制组件主要应用在中小口径流体管路的通断与流量调节场景，常见于工业循环水系统、小型化工介质输送管路、设备冷却回路这类需要频繁手动操作的工况点位，相比闸阀、截止阀类构件，它的结构更紧凑，操作行程更短，在安装空间受限的设备内部管路布局中优势明显。从结构设计来看，组件主体采用带四个安装耳的法兰式基座，安装耳上预留的通孔可直接配合螺栓与管路法兰对接，安装时无需额外焊接转接件，能适配常规PN10、PN16压力等级的管路连接标准，基座的中心通径与对接管路通径保持一致，流道内部无明显凸起结构，介质通过时的流阻远低于同通径的截止类构件，能有效降低管路输送的压损。操作端采用外置式拨杆结构，拨杆与内部蝶板的转轴通过扁位配合传递扭矩，

　　拨杆上的彩色标识块可直观对应蝶板的开合角度，操作人员在现场无需额外观察阀位指示，仅通过拨杆位置就能快速判断当前管路的通断状态，拨杆的操作力矩经过匹配设计，正常工况下单人徒手即可完成全开全关操作，无需借助加力杆，操作行程控制在90度范围内，从全开到全关仅需转动四分之一圈，适合需要快速切断管路的应急操作场景。组件的密封结构采用基座内嵌式密封圈设计，密封圈与蝶板的接触为整圈面接触，密封比压分布均匀，在额定压力范围内不会出现介质内漏的情况，转轴与基座的配合位置设置了多层密封填料，既能避免介质从转轴位置外漏，也能阻挡外部粉尘、水汽进入构件内部磨损转轴，延长组件的维护周期。从安装边界来看，组件整体轴向尺寸较短，

　　安装后在管路轴向方向占用的空间仅为同通径闸阀的三分之一左右，四个安装耳的位置对称分布，安装时可根据现场操作空间调整拨杆的初始朝向，无需受法兰安装孔位的限制，拨杆的转动半径经过核算，在常规安装状态下不会与周边的管路支架、设备壳体发生干涉，适配现场复杂的布局条件。设计过程中针对构件的受力情况做了针对性优化，基座的安装耳位置做了加厚处理，螺栓锁紧时不会出现基座变形的问题，蝶板采用流线型结构设计，在半开状态调节流量时，介质对蝶板的冲击力会被均匀分散到转轴上，不会出现操作时的抖动手感，也能避免长期受介质冲击导致的转轴偏磨问题。组件的各部件拆分结构清晰，后期维护时仅需拆开端部的压盖即可更换密封圈和磨损的转轴衬套，无需将整个组件从管路上拆下，

　　能大幅降低现场维护的工作量和停机时间。在实际选型应用中，这款组件适配水、弱腐蚀性液体、低压气体等多种介质，可直接替换同通径的传统蝶阀构件，尤其适合在设备内部集成安装，作为设备自带的管路控制单元使用，不需要额外预留大的操作和安装空间，拨杆的操作力设计也兼顾了不同操作人员的使用习惯，不会出现操作力过大难以扳动或者操作力过小容易误碰的问题，整体结构的可靠性经过多工况验证，能满足长期频繁操作的使用需求。
