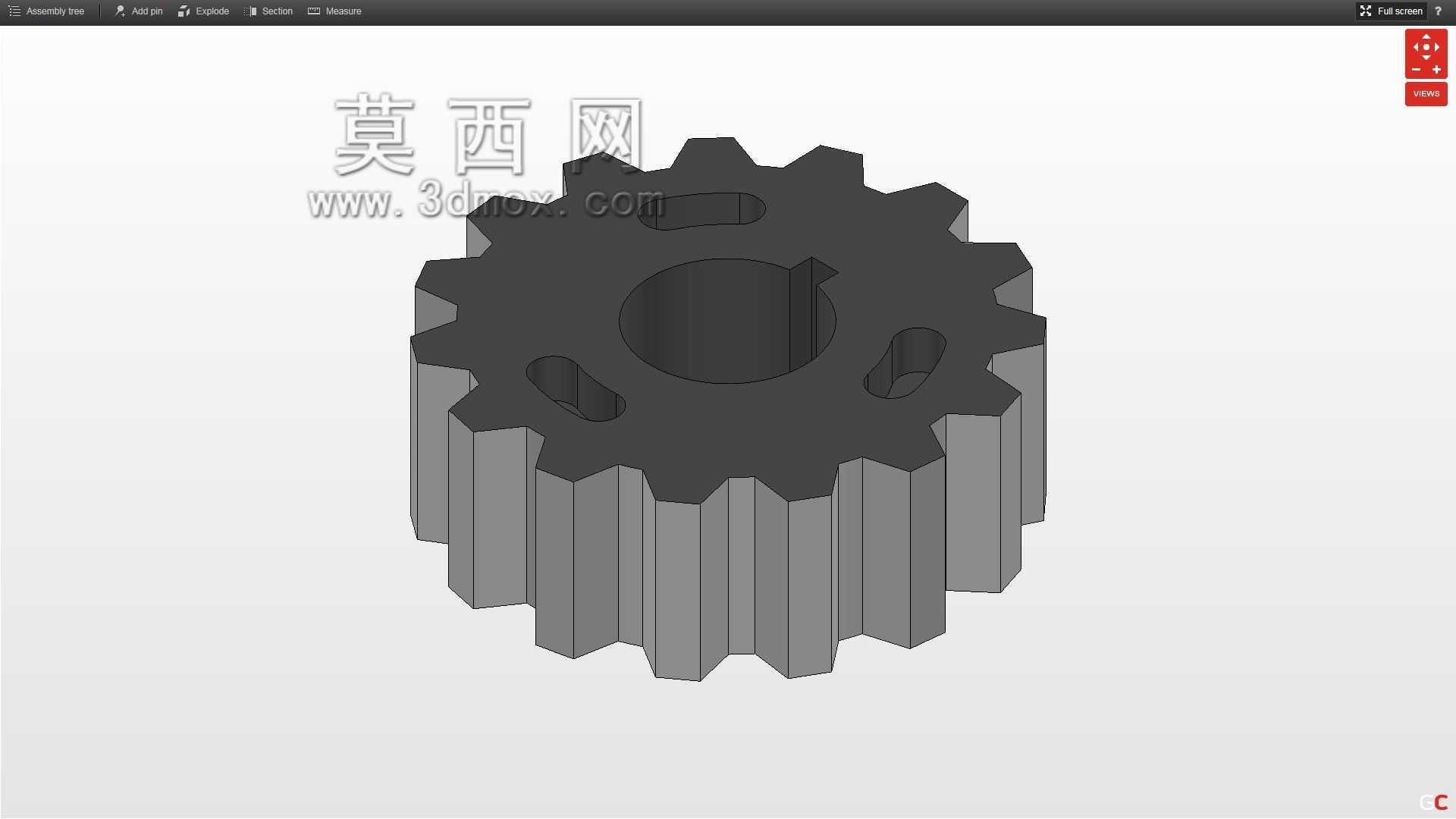

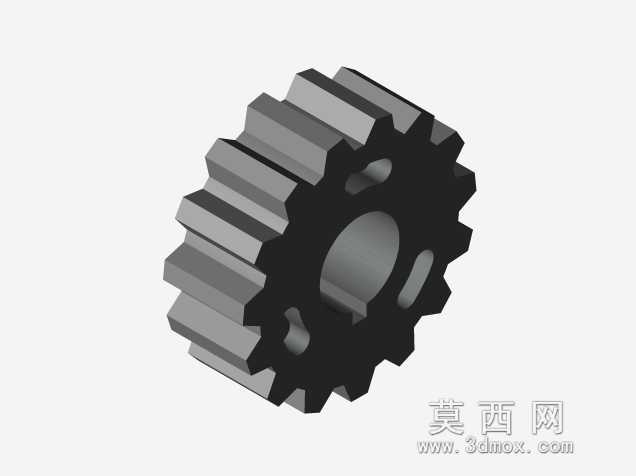

带键槽定位结构的圆柱直齿传动件

　　在常规的中小载荷动力传递场景中，这类带键槽的圆柱直齿轮是传动链路里极为常见的基础零件，多数应用在转速不超过1500rpm、传动比固定的开式或半开式传动工位，比如小型输送线的动力接驳端、轻工包装设备的进给传动组、农用小型机具的动力输出端，都能见到这类结构的齿轮身影。和普通光孔齿轮不同的是，这个齿轮的内孔设计了对称分布的键槽定位结构，不是单键的单侧受力布局，两个对称的键槽可以在传递扭矩时让轴与轮毂的受力更均匀，避免单键连接长期运行后出现的键侧压溃、轴孔偏磨的问题，尤其适合正反转切换频繁的传动工位，正转和反转的扭矩可以分别由两个键槽分担接触应力，大幅降低连接失效的概率。从结构设计逻辑来看，齿轮的齿部采用标准渐开线直齿齿形，

　　齿顶没有做额外的修缘倒角，适合对传动噪音要求不高、但安装对中精度较好的装配场景，直齿结构的轴向力几乎为零，不需要额外配置推力轴承来抵消轴向载荷，能简化配套支撑结构的设计，降低整套传动组件的装配复杂度。轮毂部分的轴向长度和齿宽保持一致，没有做额外的轮毂延伸，这种等宽设计可以让齿轮在轴上安装时，端面可以直接贴合轴肩定位，不需要额外加装定位套来调整轴向位置，安装时只要将键嵌入轴上对应键槽，推到轴肩位置即可完成轴向定位，装配效率更高。内孔的两个键槽采用对称180度分布的设计，加工时可以一次装夹完成两个键槽的铣削，减少装夹找正的误差，保证键槽的位置度精度，避免装配时出现键与键槽错位无法装入的问题。齿部的参数适配通用模数系列，

　　和同模数的标准直齿轮可以直接啮合，不需要做定制化的齿形修配，备件替换的通用性较强。在实际选型适配时，需要注意安装边界的几个核心尺寸：首先是内孔直径要和配套传动轴的轴径保持过渡配合，配合公差选H7/k6的区间即可，既保证装配时不需要过大的压入力，又能避免运行时轴孔之间出现相对窜动；其次是键槽的宽度尺寸要和选用的平键公差匹配，键的侧面是主要传力接触面，不能有过大的间隙，否则正反转切换时会产生明显的冲击异响；齿顶圆直径要和相邻的传动件、箱体壁面保留至少2mm以上的安全间隙，避免运行过程中因为轴的挠曲变形出现齿顶剐蹭周边零件的问题。这类齿轮的材质通常选用45号钢调质处理，齿面硬度可以达到HB220-250，足够应对中小载荷下的耐磨需求，

　　如果是载荷更大、运行更频繁的工位，也可以更换为40Cr材质做齿面高频淬火，进一步提升齿面的耐磨性能和接触疲劳强度。在装配环节要注意，齿轮压装到轴上之后要检查齿圈的径向跳动量，跳动值控制在0.05mm以内为佳，如果跳动过大会导致啮合时齿面受力不均，出现局部齿面过早磨损的问题。日常维护时只需要定期在齿面涂抹润滑脂，减少齿面的干摩擦损耗，就能保证长期稳定的传动效果，不需要做复杂的定期拆解维护。和斜齿轮相比，这类直齿齿轮的加工成本更低，装配调整更简单，虽然传动平稳性略逊于斜齿，但在多数低速、载荷平稳的传动场景下，完全可以满足使用需求，是机械传动结构里性价比极高的基础传动零件。
