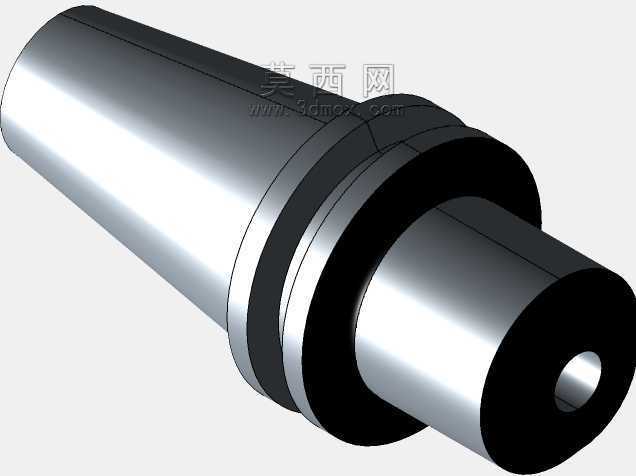

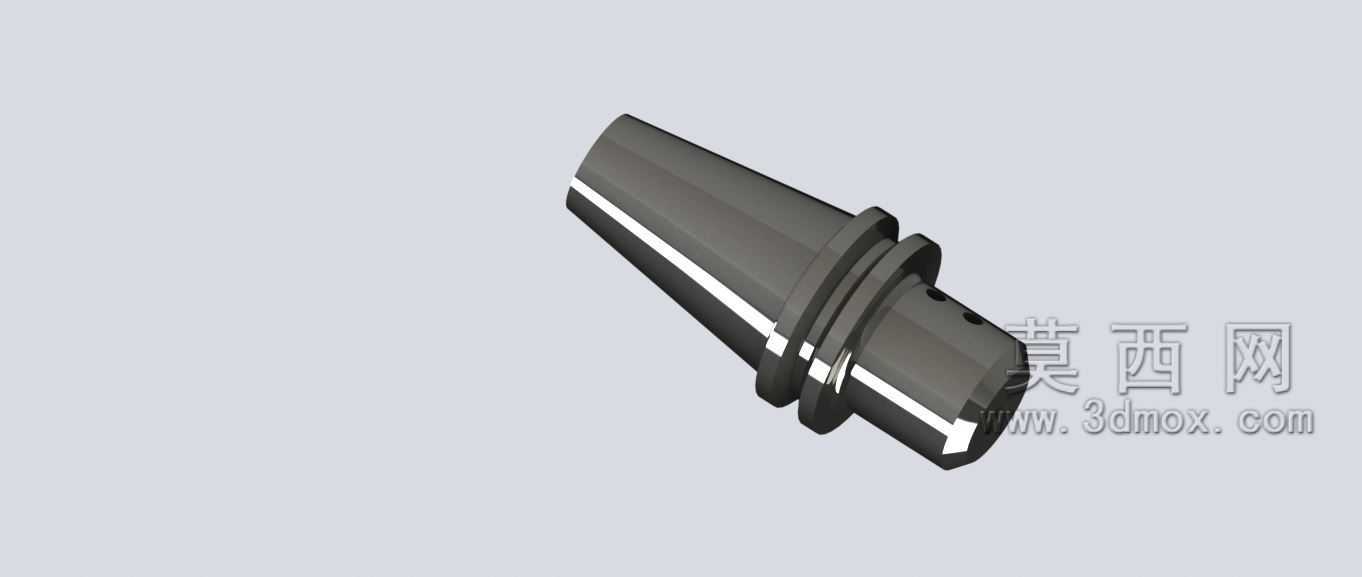

锥柄式铣刀轴机床主轴连接部件

　　在常规立式数控铣床、卧式加工中心以及普通万能铣削设备的切削作业场景中，这类锥柄结构的铣刀轴是承担刀具装夹、扭矩传递的核心连接构件，直接决定了铣削加工过程中刀具的跳动精度、装夹刚性以及重载切削下的运行稳定性。不同于直柄式刀轴的装夹逻辑，该类锥柄铣刀轴依靠锥面的自锁特性实现与机床主轴锥孔的紧密贴合，配合法兰端的拉钉锁紧结构，能够在高速铣削、大切深铣削工况下避免刀具出现窜动、掉刀的问题，适配钢件、铸铁、有色金属等多种材质的平面铣削、轮廓铣削、槽类铣削加工需求。从结构设计逻辑来看，该铣刀轴的锥段采用标准7:24锥度设计，这一锥度参数是铣削类机床主轴接口的通用选型，能够保证与绝大多数常规铣床主轴的锥孔实现完全贴合，

　　锥面的表面粗糙度需要控制在Ra0.8以内，避免贴合面存在间隙导致高速旋转时出现动平衡超差的问题。锥段末端延伸出的刀杆安装位，设置有对称的锁紧卡槽与定位销孔，用于装夹不同直径的套式铣刀、面铣刀盘，安装位的轴径公差严格控制在h6级别，保证刀具内孔与刀轴的配合间隙处于合理范围，既不会因为过盈量过大导致装拆困难，也不会因为间隙过大导致铣削过程中出现刀具偏摆。法兰盘位置设置有两个对称的驱动键槽，能够与主轴端面的驱动键配合，在重切削场景下分担锥面传递的扭矩，避免单纯依靠锥面摩擦力传递扭矩时出现打滑问题，同时法兰端面的平面度要求控制在0.005mm以内，保证与主轴端面贴合后不存在缝隙，提升整个连接结构的刚性。刀轴内部设置有贯通的内冷通道，

　　能够在高速铣削过程中将切削液直接输送到刀具切削刃位置，有效降低切削区域的温度，减少刀具磨损，提升加工表面质量。从安装边界尺寸来看，该类铣刀轴的锥柄规格适配常用的BT40、BT50主轴接口，整体悬伸长度根据加工场景做了优化，在满足深腔加工避让需求的前提下，尽可能缩短悬伸量来降低刀轴的长径比，提升切削刚性，避免长悬伸带来的振刀问题。刀轴外露的非配合面做了发黑防锈处理，配合面采用淬火加低温回火的热处理工艺，表面硬度达到HRC58-62，具备足够的耐磨性能，能够承受频繁装拆带来的磨损，延长构件的使用寿命。在实际设备选型匹配过程中，需要根据机床主轴的锥孔规格、加工时的最高转速、切削负载大小来选择对应规格的铣刀轴，对于高速铣削场景，

　　还需要对刀轴做动平衡校正，将动平衡等级控制在G2.5以内，避免高速旋转时产生的离心力导致主轴轴承过早磨损，影响加工精度。这类铣刀轴在日常维护过程中，需要定期检查锥面是否存在磕碰、拉毛的问题，安装前需要将锥面与主轴锥孔擦拭干净，避免切屑、灰尘进入贴合面导致接触精度下降，装夹刀具时需要保证锁紧螺母的扭矩处于厂家推荐的范围，避免扭矩过大导致刀轴变形，或者扭矩过小导致刀具装夹不牢。在铣削加工的工装配套体系中，这类铣刀轴属于通用性极强的基础连接部件，不需要针对特定零件做定制化修改，能够适配多种标准铣削刀具，大幅降低生产现场的刀具装夹成本，提升设备的加工适配范围。
