手动机械式齿轮拉拔拆卸工具结构

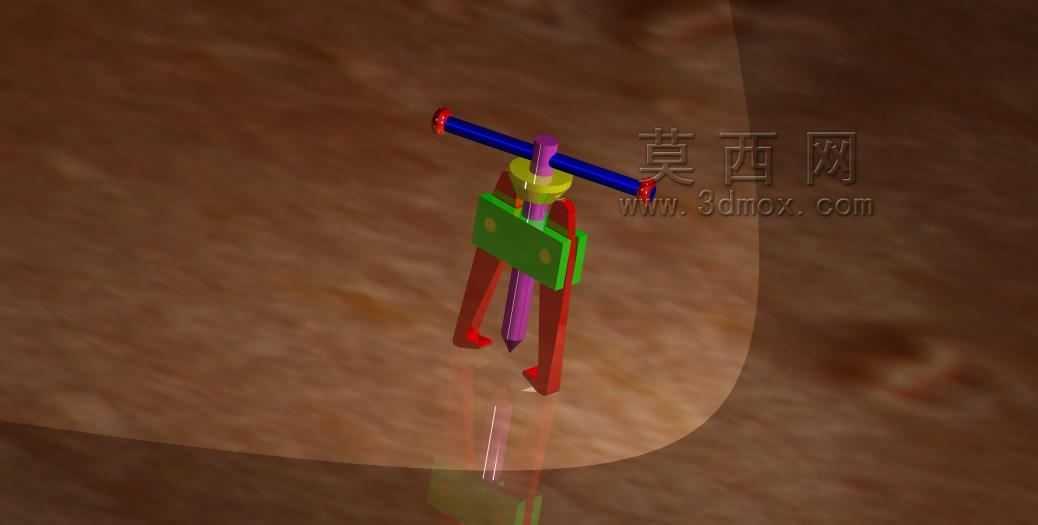

　　在机械设备检修、传动部件维护的现场作业场景里，过盈配合装配在轴端的齿轮、轴承、皮带轮等零件的拆卸，一直是一线维修人员需要谨慎处理的工序——直接敲击拆卸很容易损伤轴颈、破坏零件配合面，甚至造成齿轮轮齿崩裂、轴体变形的不可逆损伤，而齿轮拉拔器就是针对这类拆卸需求设计的专用手动工具。这款拉拔器采用三爪式卡合结构搭配中心顶压螺杆的经典受力布局，作业时先将三个卡爪均匀勾住待拆卸齿轮的背面端面，保证三个卡爪的卡入深度一致，避免单侧受力导致齿轮偏斜卡滞，随后转动顶部的横向加力杆，带动中心的顶压螺杆垂直顶在轴端的中心孔位置，随着螺杆持续进给，卡爪会对齿轮施加均匀的轴向拔出力，平稳将齿轮从轴的配合段拉出，全程不会对齿轮的轮齿、配合轴颈造成敲击类损伤。

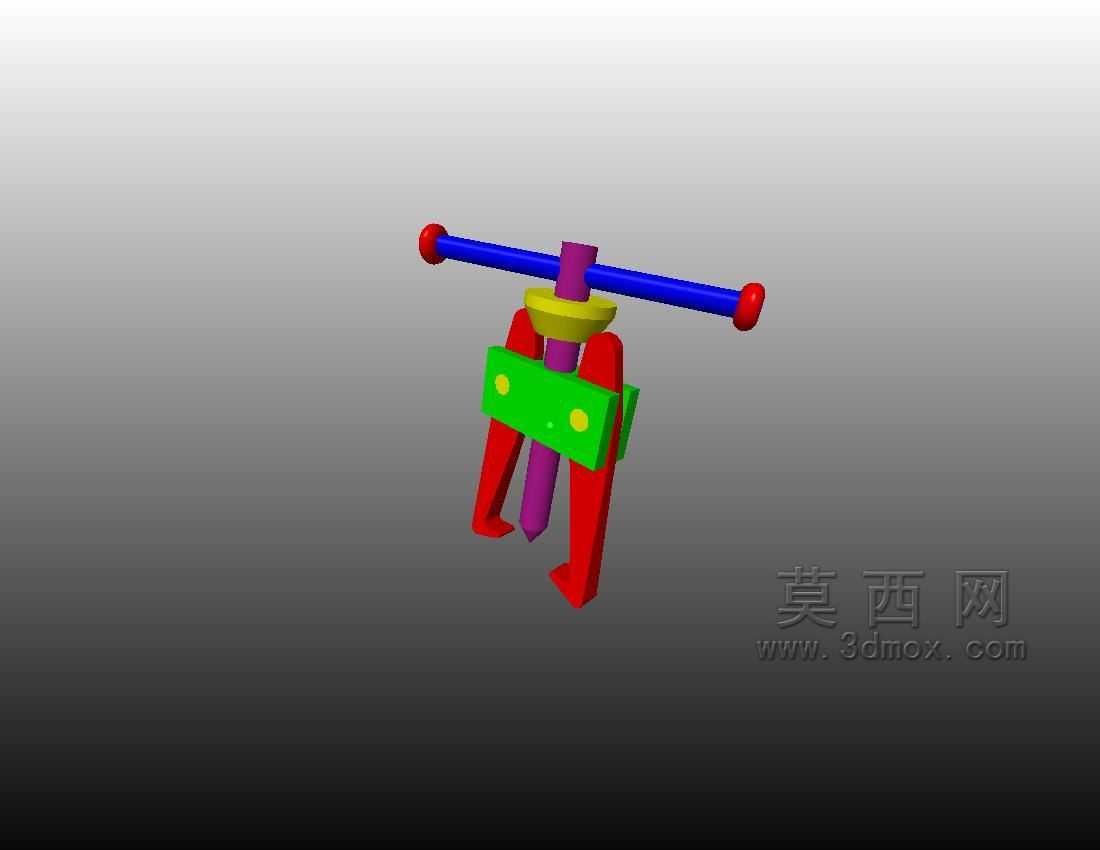

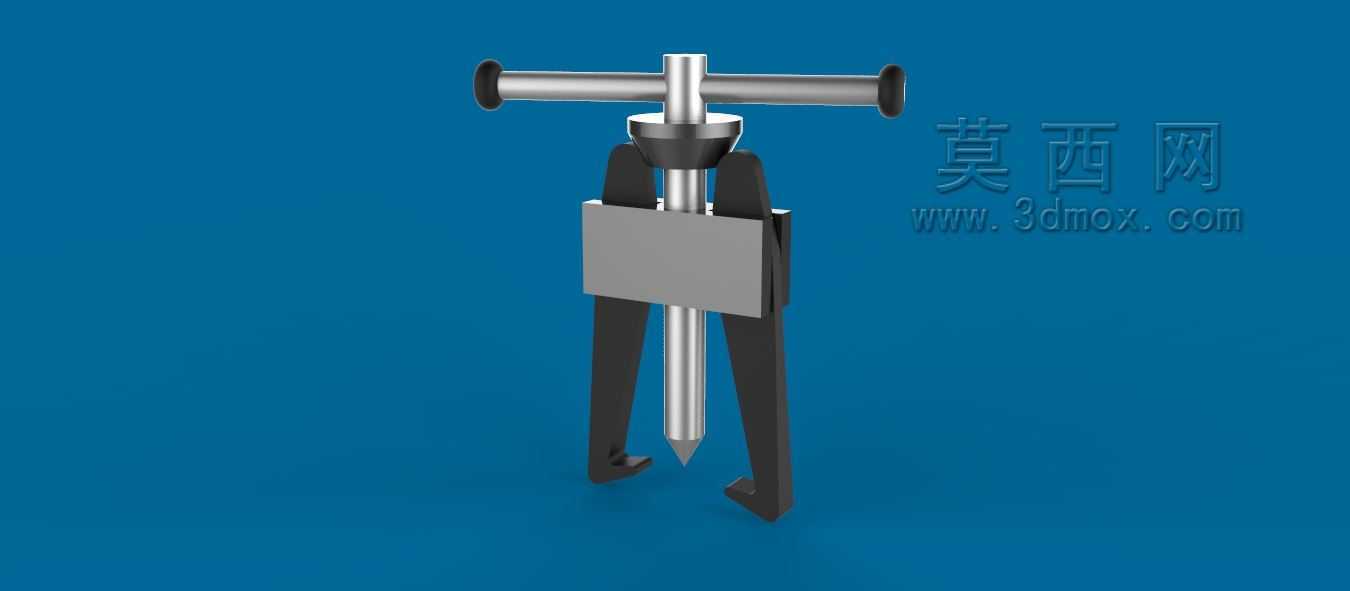

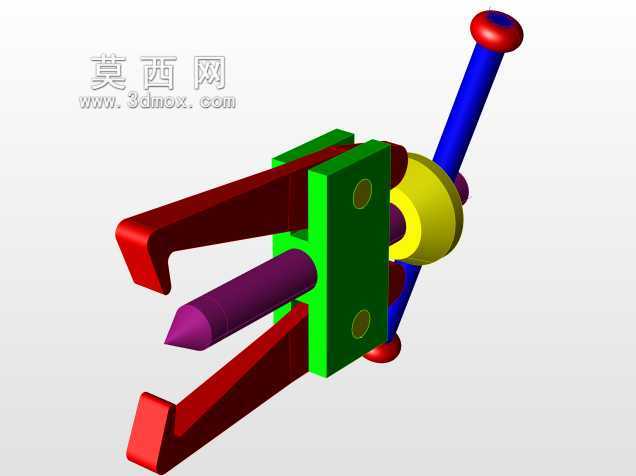

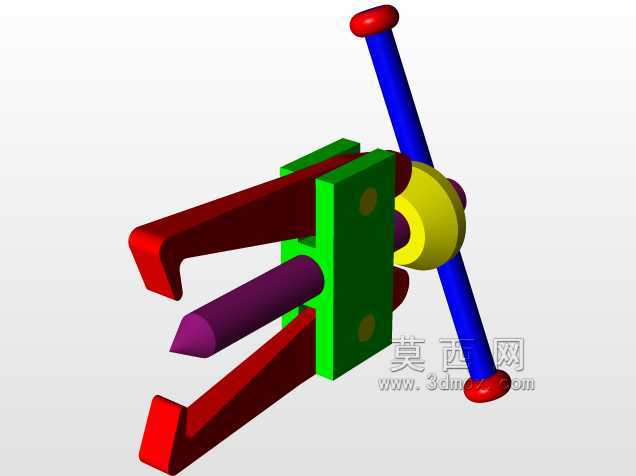

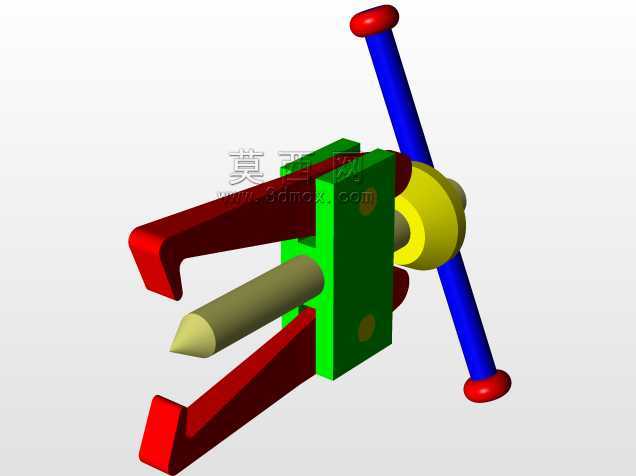

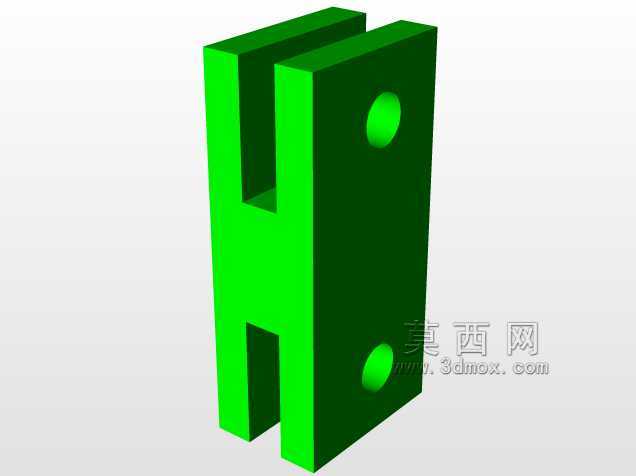

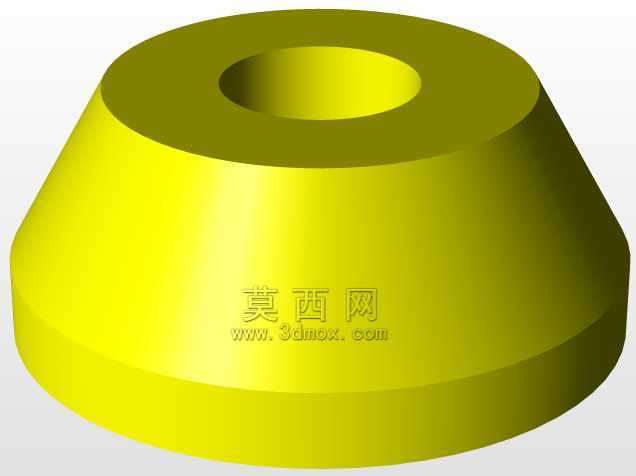

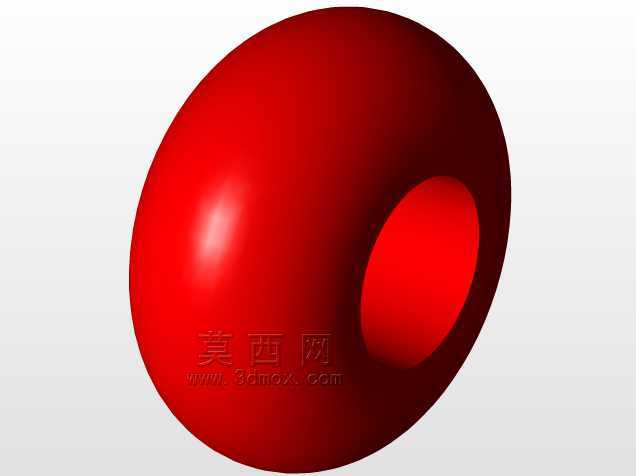

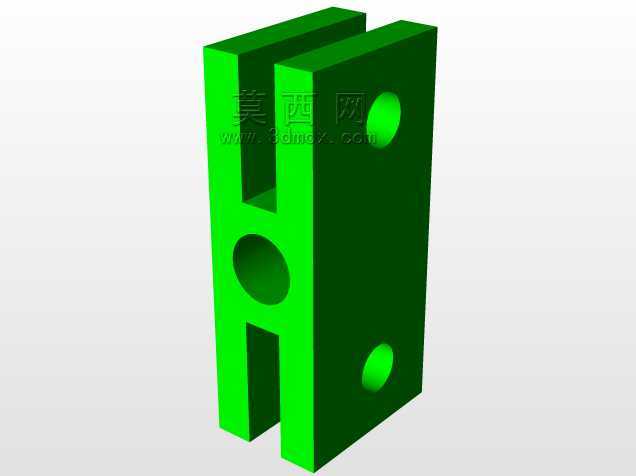

　　从结构设计的角度看，这款拉拔器的卡爪采用了分体铰接式设计，每个卡爪都可以绕铰接销轴小幅转动，能够适配一定直径范围内的齿轮拆卸需求，不需要针对不同规格的齿轮更换卡爪配件；卡爪的勾持端做了加厚处理，避免大拉力下勾端变形断裂，卡爪与中心滑套的配合间隙控制在合理范围，既保证卡爪开合顺畅，又不会因为间隙过大导致作业时卡爪晃动滑脱。顶部的横向加力杆采用贯穿式设计穿在螺杆顶端，杆身长度经过受力核算，普通成年男性手动施加扭力时，就能产生足够的顶拔力，不需要额外加接延长杆，避免过载导致螺杆变形或者卡爪断裂。中心螺杆的螺纹采用梯形传动螺纹，相比普通三角螺纹，传动效率更高、承载能力更强，长期反复使用也不容易出现滑牙问题，螺杆的顶端做了圆弧过渡处理，

　　顶在轴端中心孔时能自动对中，不会因为顶偏导致轴端表面被压出凹痕。在实际使用的边界尺寸上，这款拉拔器收拢状态下卡爪的最小开合直径可以覆盖小模数传动齿轮的拆卸需求，张开到最大位置时能够适配常规中小型减速机、传动箱内的齿轮拆卸作业，整体结构紧凑，不需要太大的操作空间，即使在设备内部空间局促的检修场景下，也能顺利完成卡装和加力操作。不同于液压式拉拔工具需要配套动力源、存在密封件老化泄漏的问题，这款纯机械式的齿轮拉拔器没有易损的密封元件，日常维护只需要定期在螺纹配合处、铰接销轴位置涂抹少量润滑脂，就能保证长期可靠使用，非常适合车间维修班组、设备运维站点常备配置。在作业过程中需要注意，卡装时必须保证三个卡爪的受力点处于同一垂直于轴轴线的平面，

　　顶压螺杆的轴线要与轴的轴线完全重合，加力过程要平缓均匀，不要突然施加冲击力，避免零件弹出造成安全隐患；如果拆卸过盈量较大的齿轮，可以提前在配合面位置加注少量渗透润滑剂，静置一段时间后再进行拉拔作业，能大幅降低拉拔所需的作用力，减少工具和零件的受力负荷。这款拉拔器的结构没有多余的复杂零件，所有受力部件都采用刚性连接，作业时的力反馈直接清晰，操作人员可以通过加力杆的阻力变化直观判断配合面的松动状态，不会出现液压工具那种突然卸力导致行程失控的问题，对于新手维修人员也比较友好，只要掌握基本的卡装对中要点，就能顺利完成齿轮拆卸作业。
