焊工专用作业工作台结构设计方案

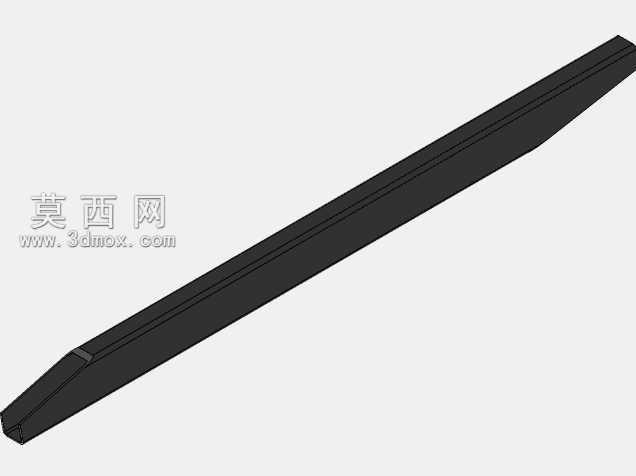

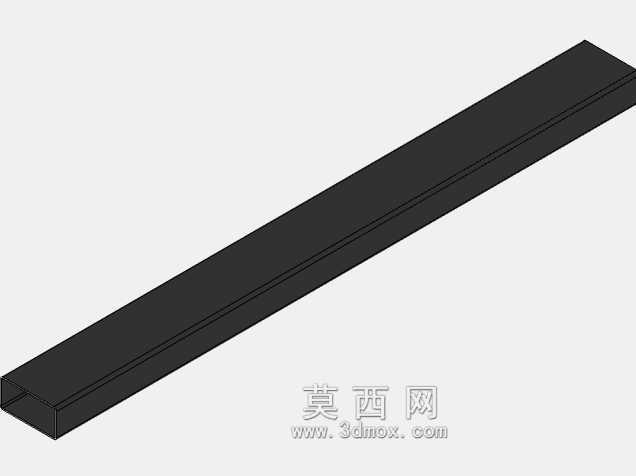

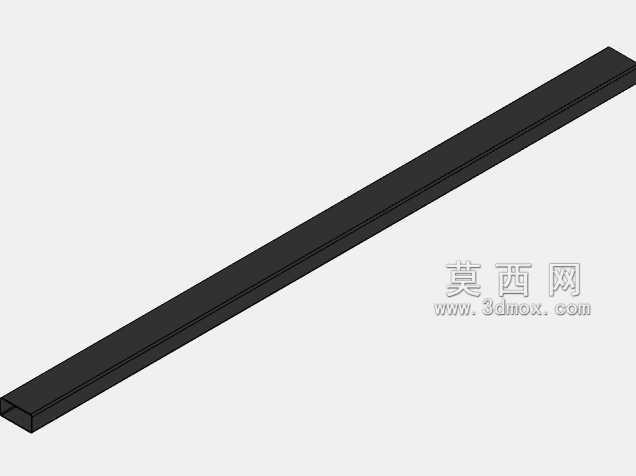

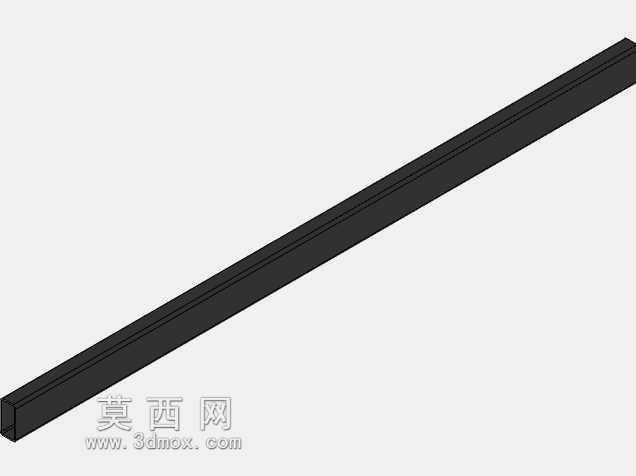

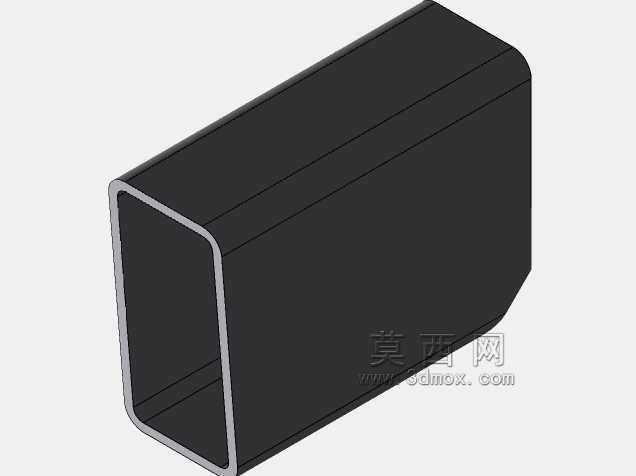

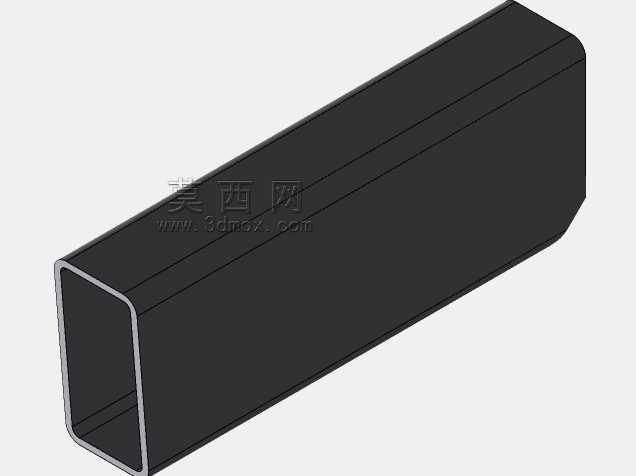

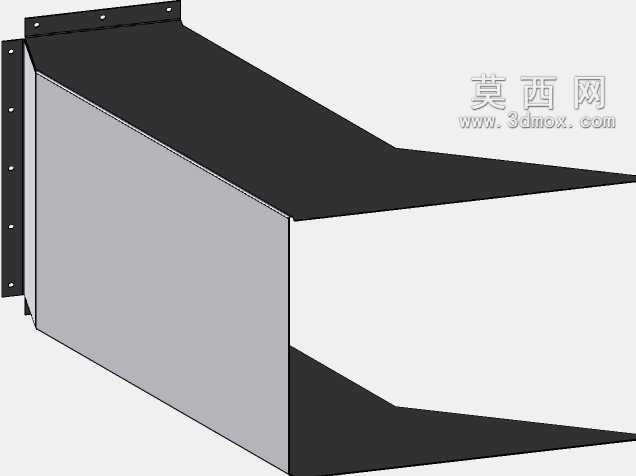

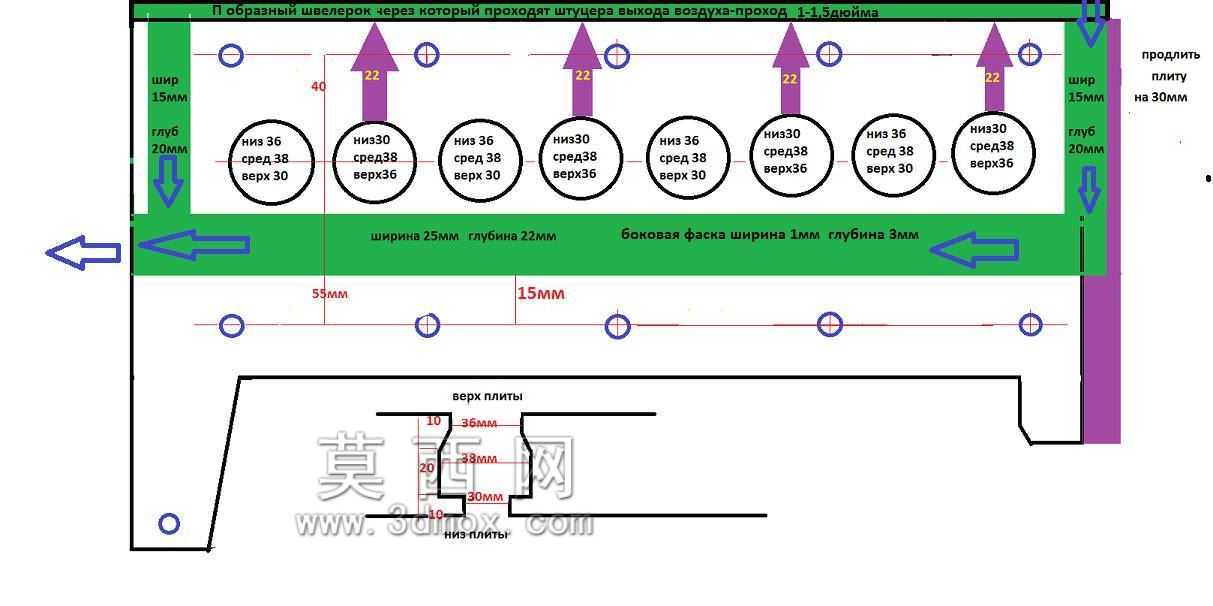

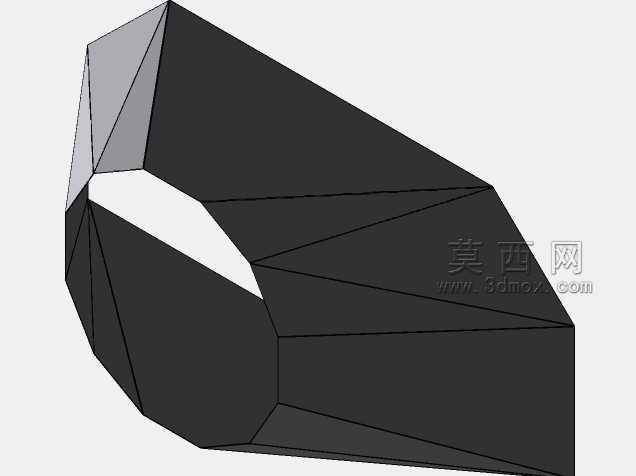

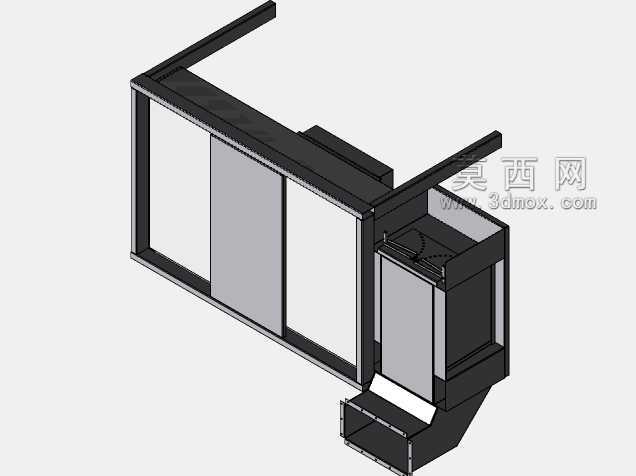

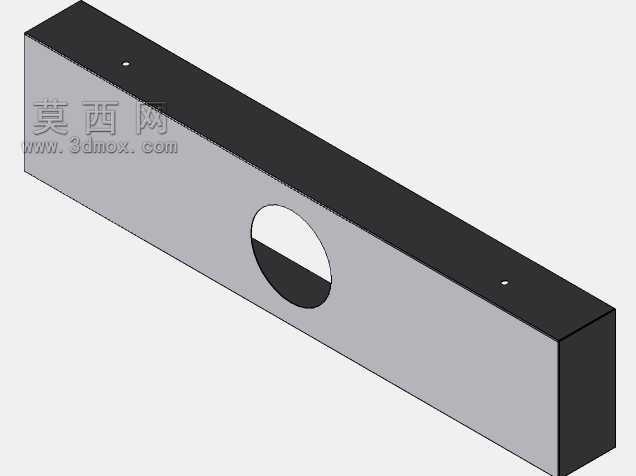

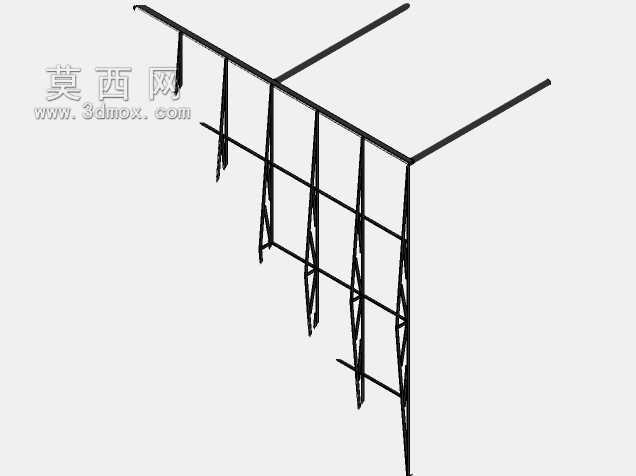

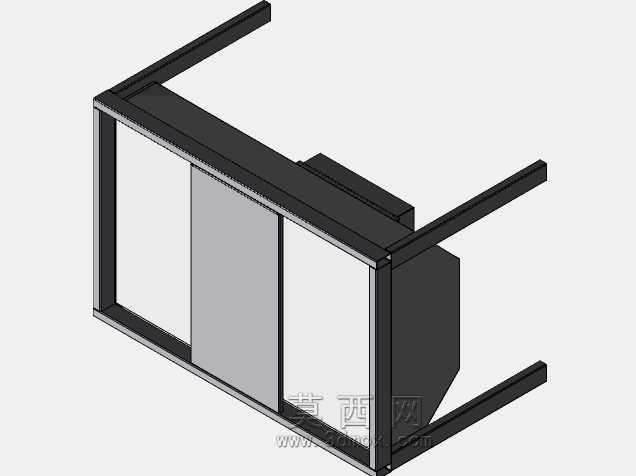

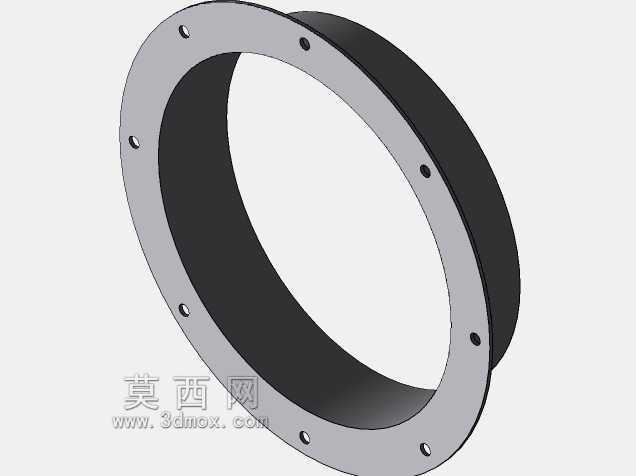

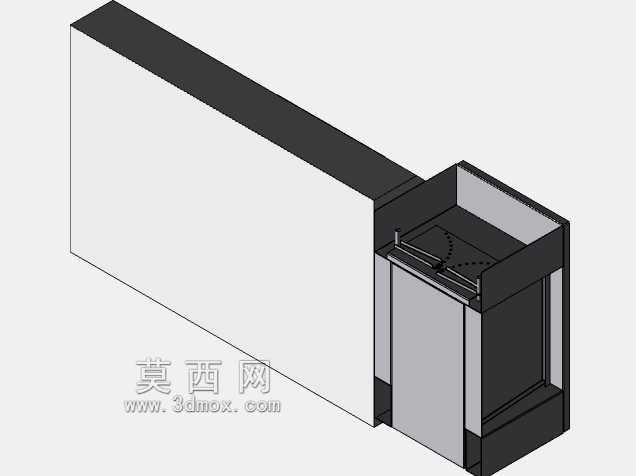

　　这款焊接作业专用工作台，主要面向车间内常规手工焊、半自动焊工位的作业需求设计，区别于通用钳工台，整体结构围绕焊接作业的特殊工况做了针对性适配。从结构布局来看，台体采用框架式方管焊接承力结构，主台面做了分区设计，左侧预留了焊烟抽吸接口的安装位，可直接对接车间集中除尘系统或是独立移动式焊烟净化器，接口做了缩颈导向设计，能让焊接过程中产生的烟尘在上升阶段就被负压抽走，避免烟尘扩散到作业人员呼吸带，这一设计也是考虑到常规焊接工位烟尘无组织扩散的痛点，不需要额外在台面上加装占空间的吸气臂，节省作业区域的操作空间。

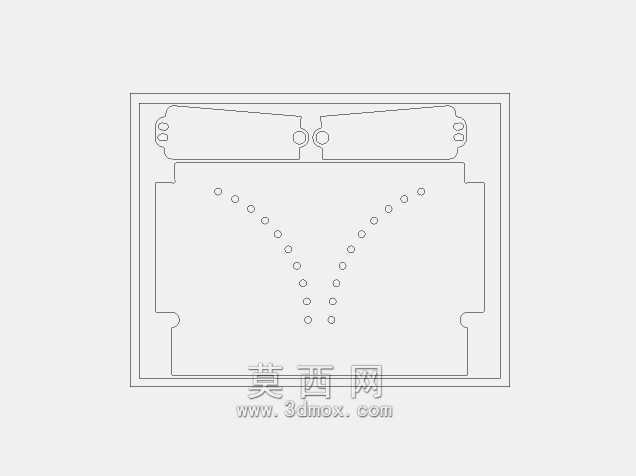

　　主操作区的台面预留了工装夹具的安装槽位，可根据不同焊接工件的装夹需求，快速搭配快速夹钳、定位挡块等工装，不需要在台面上反复打孔固定，适配多品种小批量的焊接作业场景，不管是小型结构件的组对焊接，还是零散配件的补焊作业，都能通过快速调整工装定位来满足装夹需求。台体右侧下方设置了抽拉式储料抽屉，可分类存放焊条、焊嘴、敲渣锤、钢丝刷等焊接常用工具与耗材，作业时不需要起身往返工具柜取放物件，减少无效动作耗时，提升单工位的作业效率。

　　从安装边界来看，这款工作台的整体占地尺寸适配常规车间的工位排布，单台宽度控制在1.8米区间，深度0.9米，作业面高度设置为0.85米，符合成年男性站立作业的人机工程学高度，长时间作业不会因为台面过高抬臂或是过低弯腰产生额外的肢体疲劳，台腿底部预留了地脚调节螺栓的安装位，可根据车间地面的平整度调整台体水平，避免因为地面倾斜导致工件装夹定位出现偏差，也能防止焊接过程中台体出现晃动影响焊接质量。

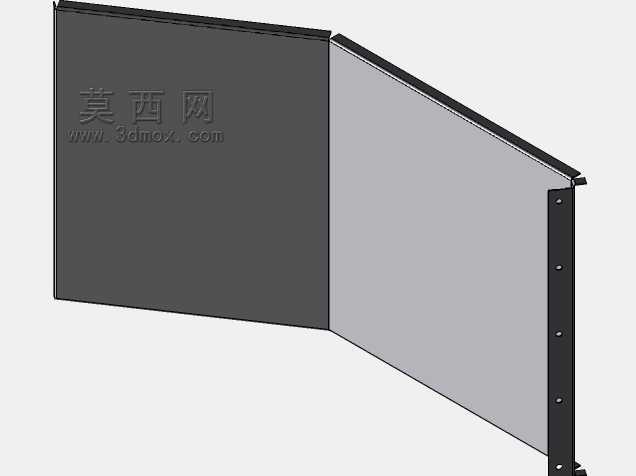

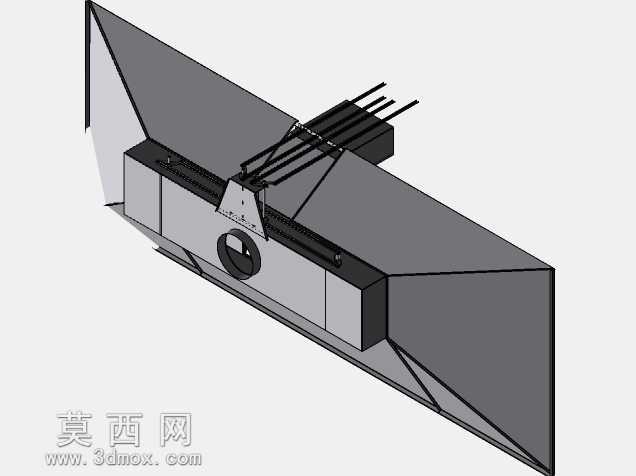

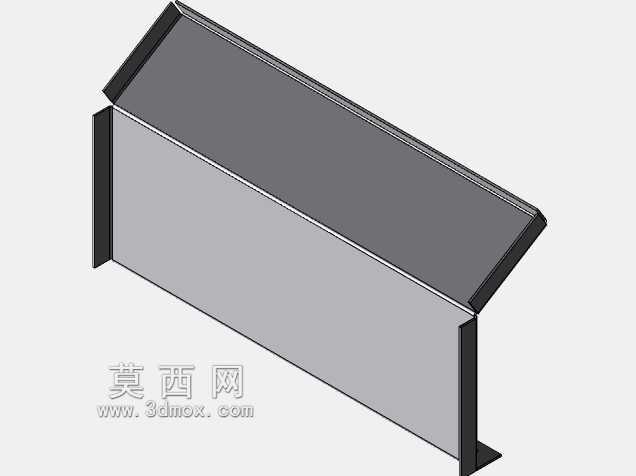

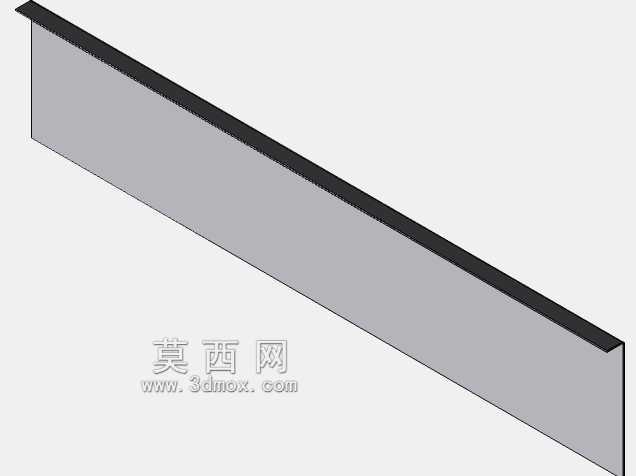

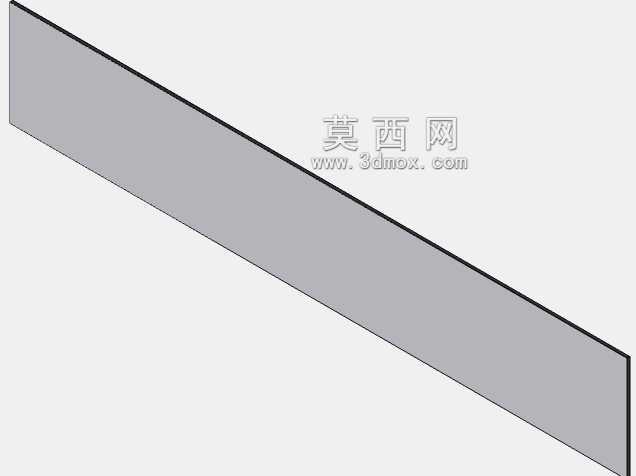

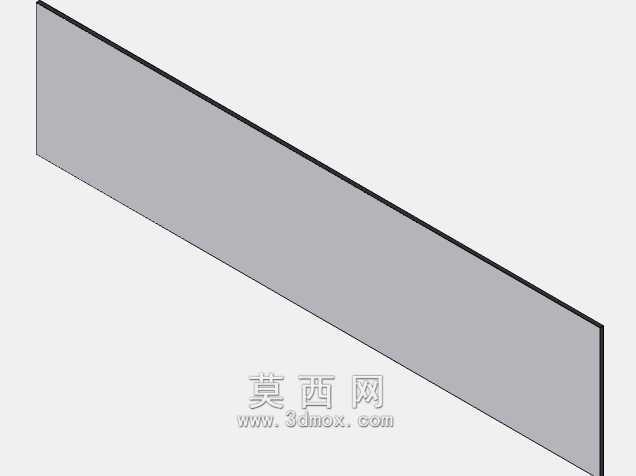

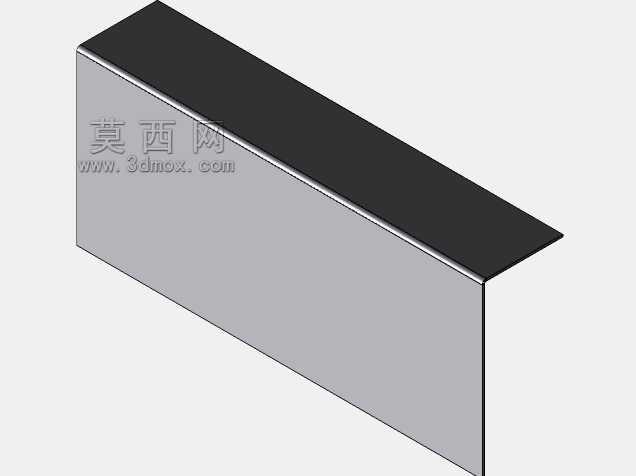

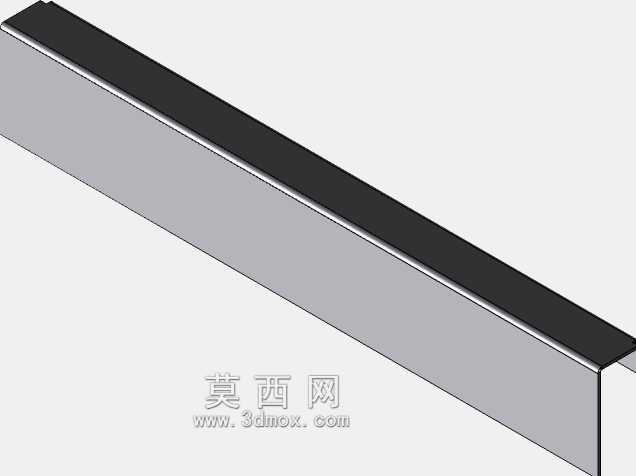

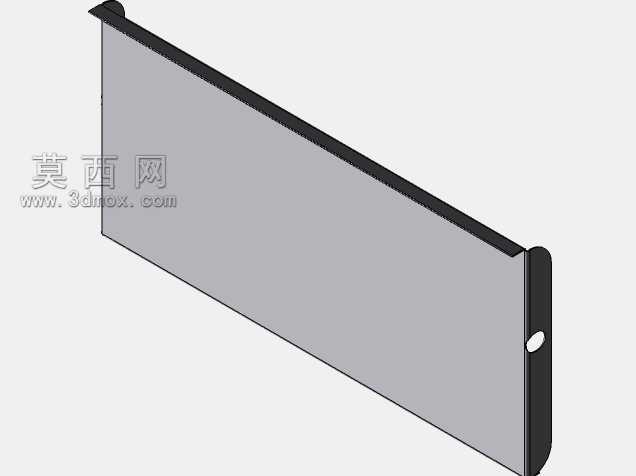

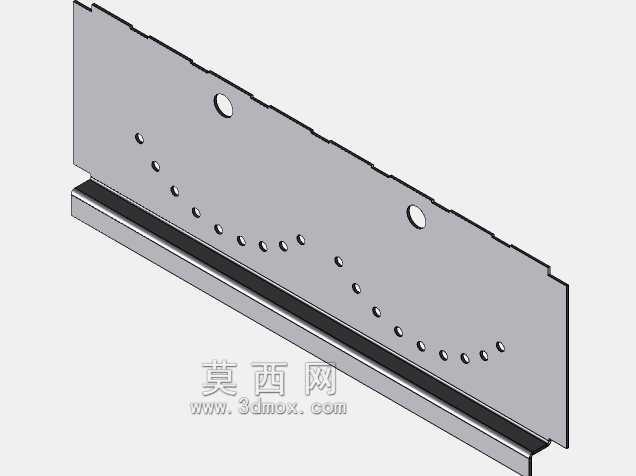

　　设计过程中也充分考虑了焊接作业的飞溅防护需求，主台面边缘做了100mm高的挡边结构，可阻挡焊接过程中飞溅的焊渣掉落到地面，减少车间地面的灼痕损伤，也避免高温焊渣飞溅到作业人员脚部造成烫伤，挡边采用可拆卸式设计，当需要摆放尺寸超出台面的大型焊接构件时，可快速拆除对应侧的挡边，拓展台面的装夹适配范围。左侧的烟尘抽吸腔做了迷宫式导流结构，可避免大颗粒的焊渣被直接吸入除尘管道造成管道堵塞，大颗粒焊渣会在导流板的阻挡下落入腔体下方的集渣抽屉，定期清理即可，不需要频繁拆卸除尘管道做疏通维护，降低工位的日常运维工作量。

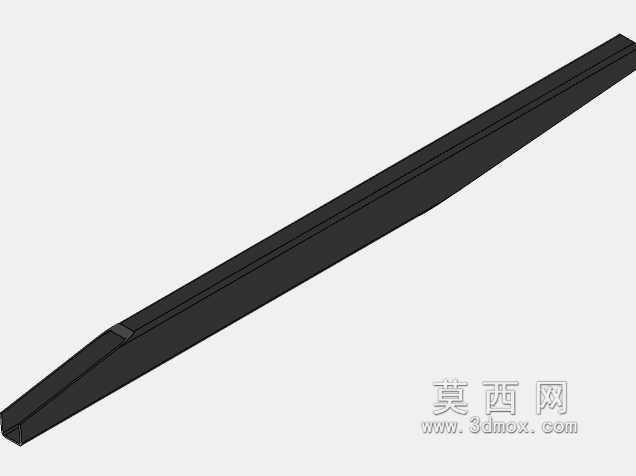

　　台体的承力性能按照常规焊接工位的最大负载设计，主台面均匀承重可达500kg，可满足中小型焊接结构件的组对、焊接、校形全工序作业需求，框架的方管选型做了冗余设计，即使在台面上使用小型角磨机做焊后打磨、或是使用千斤顶做局部焊后校形，也不会出现框架变形的问题。和市面上常见的通用工作台相比，这款结构没有多余的装饰性设计，所有结构都围绕焊接作业的实际需求设置，没有冗余的功能模块，既控制了整体的制造成本，也避免了多余结构占用作业空间、干扰焊接操作的问题。

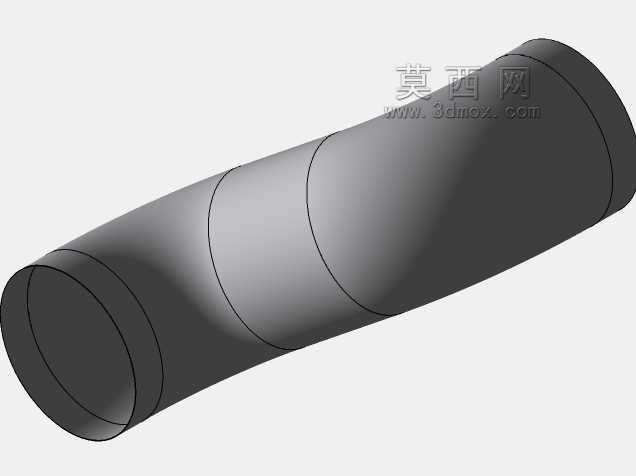

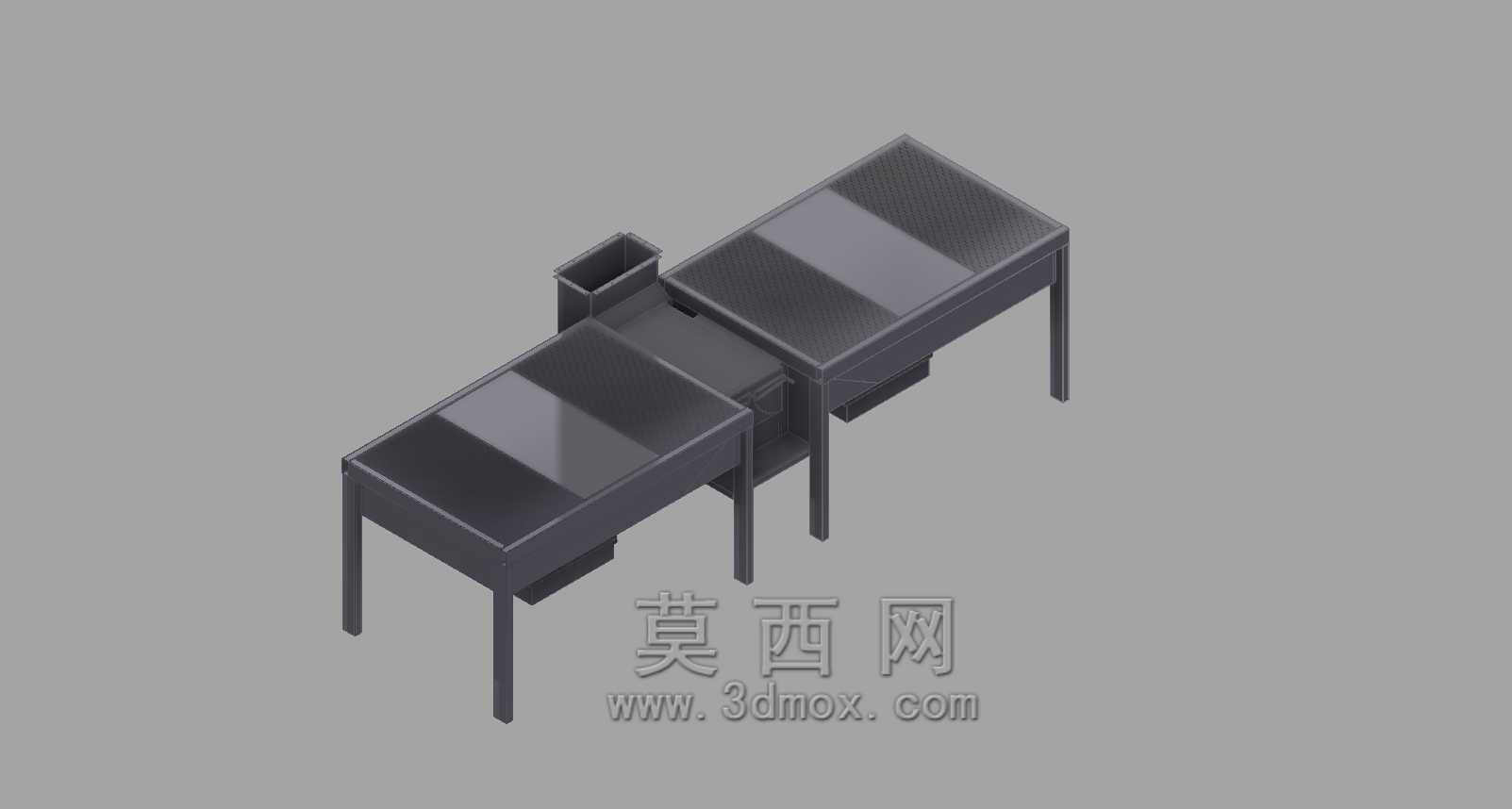

　　在实际车间排布中，这类焊接工作台可单台独立布置，也可多台并排组成焊接作业区，每台的除尘接口可通过支管并联到车间的集中除尘主管道，不需要为每个工位单独配置除尘设备，降低整个焊接区域的设备投入成本。台体的所有金属构件都做了接地螺柱预留，可直接对接车间的接地系统，避免焊接过程中出现设备漏电、或是焊接电流杂散影响其他周边设备的问题，这也是焊接类作业工位必须考虑的安全设计细节，相比通用工作台后期自行加装接地装置，预留的接地螺柱接触电阻更小，接地可靠性更高，能有效避免焊接作业中的触电安全隐患。
