谷物干燥用立式箱体结构三维设计

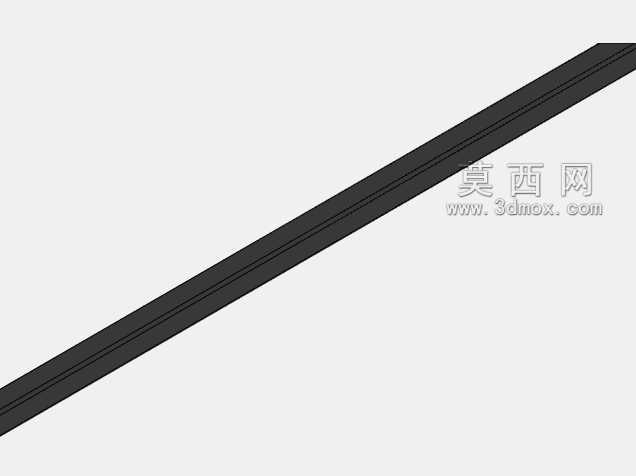

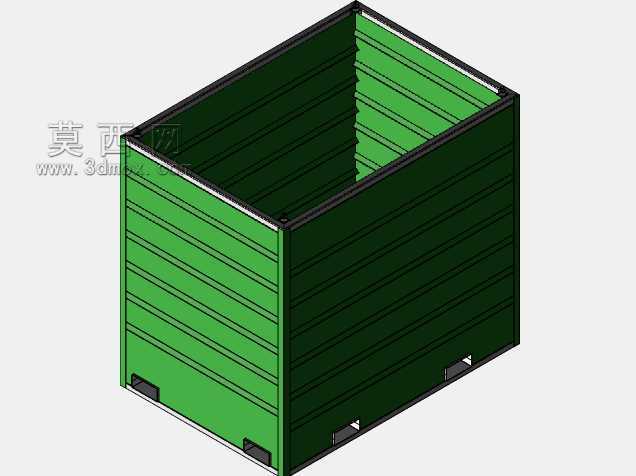

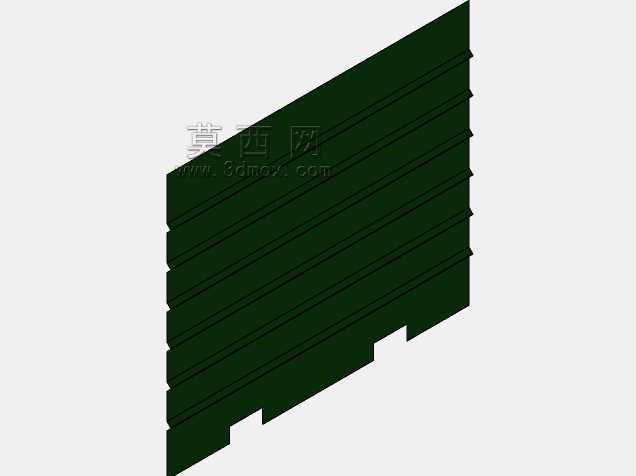

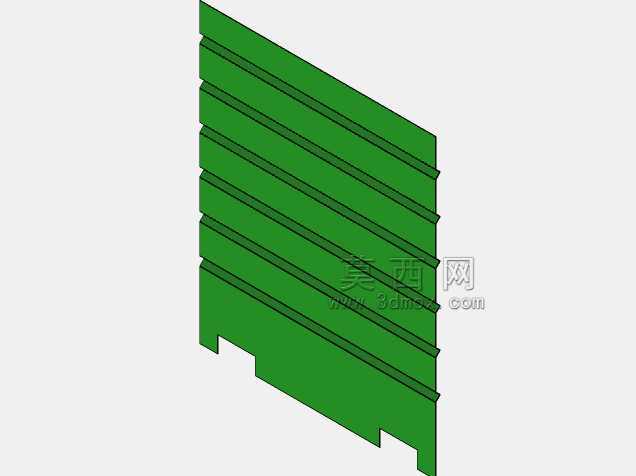

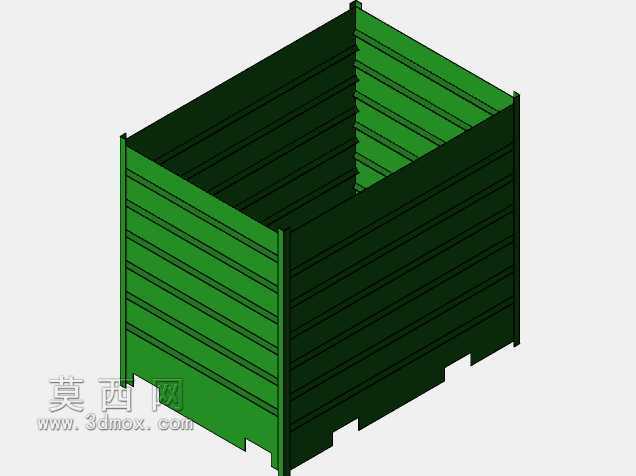

　　在粮食产后处理环节，刚收获的谷物含水率普遍超出安全存储阈值，若不能在短时间内将含水率降至13%左右的安全区间，极易出现发热霉变、发芽变质的问题，造成不可逆的产后损失，谷物干燥箱正是衔接田间收获与仓储环节的核心处理设备，区别于连续式大型烘干塔，这类立式箱体结构的干燥设备更适配中小型种粮户、小型粮食加工点的使用需求，不需要复杂的土建配套，可灵活布置在晒场旁、仓储区边角位置，兼顾小批量谷物干燥与临时存储的双重功能。从结构设计逻辑来看，该干燥箱采用立式方箱整体布局，外部围护结构采用模块化壁板拼接设计，壁板外侧设置等间距排布的横向加强筋，既能够提升箱体整体的结构刚度，避免长期堆载谷物出现壁板变形，又可以在壁板内侧形成均匀的通风间隙，

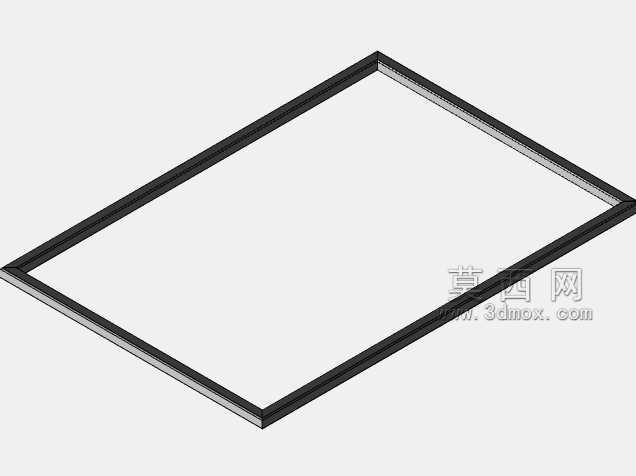

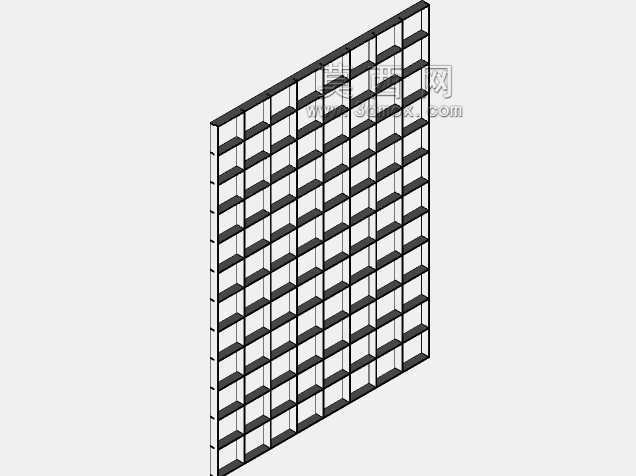

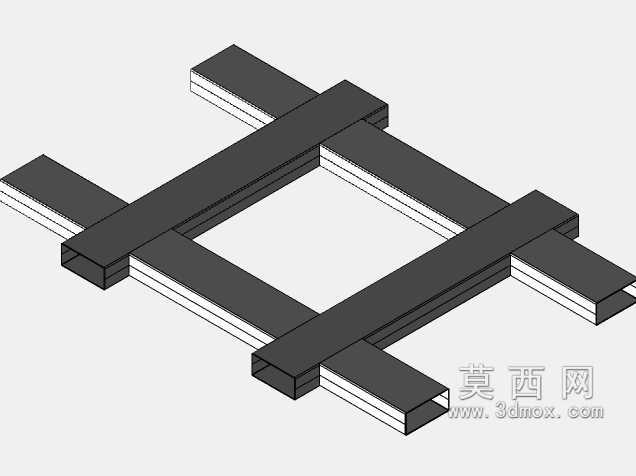

　　让干燥介质能够顺着间隙均匀渗透到料层内部，避免出现局部通风死角导致的干燥不均问题。箱体底部采用格栅式承托结构，格栅的开孔尺寸经过匹配设计，既能够承托上方堆积的谷物载荷，不会出现谷物漏料的问题，又能够让下部送入的干燥热风均匀向上穿透料层，与谷物进行充分的湿热交换，带走谷物表面及内部析出的水分；底部承托结构下方预留了足够的风室空间，可对接不同类型的送风装置，不管是燃煤热风炉、电加热风机还是热泵送风单元，都能够通过法兰接口与风室对接，适配不同场景的能源供给条件。从安装边界来看，该立式箱体的占地面积较小，方形结构能够充分利用场地的边角空间，不需要预留过大的设备操作间距，设备总高度控制在常规厂房、简易棚的层高范围内，

　　顶部可根据使用需求加装进料口、匀料机构或者排气帽，不需要额外做过高的土建加高处理；设备侧壁预留了检修口与料位检测安装位，日常维护时不需要进入箱体内部，就可以对格栅、通风间隙进行清理，避免谷物碎屑堵塞通风通道影响干燥效率。在功能设计上，该箱体采用分层通风的设计思路，不同高度的壁板位置可独立调节通风量，针对不同堆积高度的料层含水率差异，匹配对应的热风风速与温度，避免下层谷物过干、上层谷物干燥不足的问题；箱体的边角位置做了圆弧过渡处理，不存在积料死角，排料时能够让谷物依靠自重顺利滑落到底部排料口，不会出现残料长期堆积在边角发霉的问题。不同于大型连续烘干设备需要配套复杂的上料、输送、除尘系统，该箱体结构可独立使用，

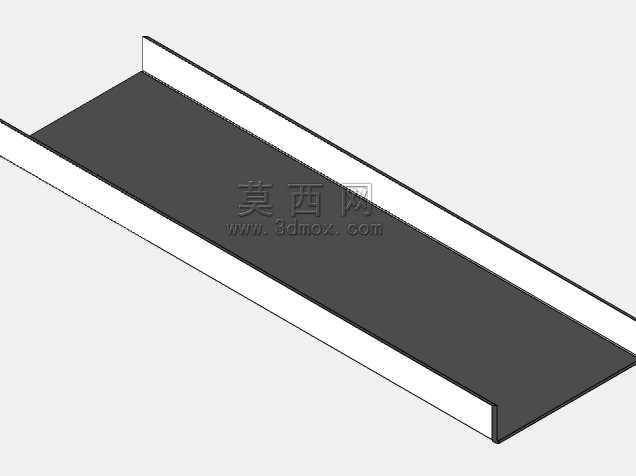

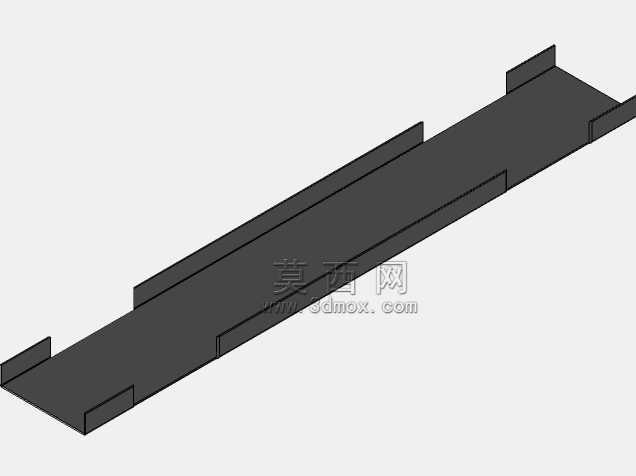

　　农户可通过人工或者小型提升机将收获后的谷物直接倒入箱内，完成干燥后直接从底部排料口装袋或者转入仓储环节，操作门槛低，不需要专业人员长期值守，非常适合小规模粮食生产场景的使用需求。在建模过程中，结构设计充分考虑了实际加工的工艺性，所有壁板、格栅、加强筋均采用常规板材加工成型，不需要特殊的定制型材，焊接与拼接位置均预留了标准的安装公差，现场组装时只需要通过螺栓连接就可以完成整体装配，不需要大型吊装设备配合，降低了设备的生产与安装成本；同时结构受力经过校核，箱体满载状态下的壁板变形量控制在允许范围内，底部格栅的承载能力能够满足不同谷物（小麦、水稻、玉米等）的堆积密度要求，不会出现长期使用后的结构疲劳变形问题。
