等离子切割木匠角定位工装结构设计

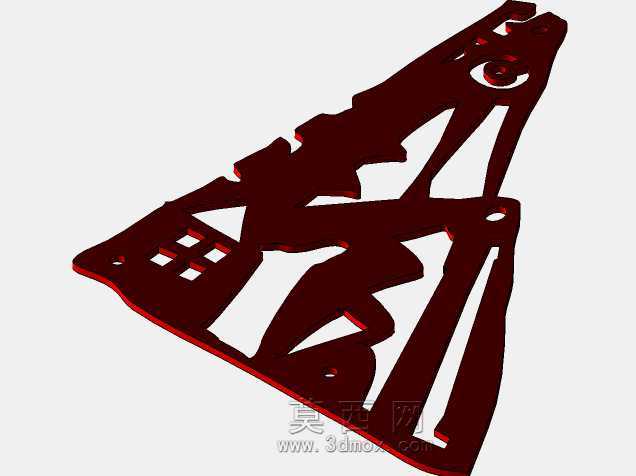

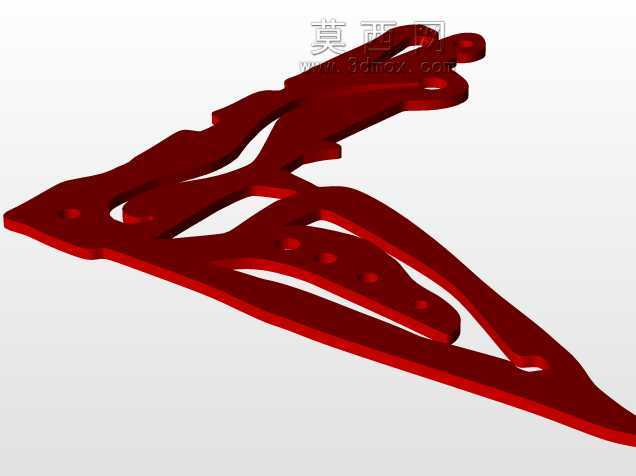

　　在木工作业现场，角部定位的精度直接决定了框架拼接、柜体组装、型材裁切的最终成型质量，传统木质角尺在高频次使用、现场磕碰、温湿度变化影响下，容易出现直角偏差、边缘磨损、基准面变形的问题，无法满足批量加工作业的稳定定位需求。这款采用等离子切割工艺成型的木匠角定位构件，从现场作业的实际痛点出发，摒弃了传统角尺的一体式长尺身设计，采用镂空式三角加强结构，在保证直角基准精度的前提下，大幅降低了构件自身重量，同时减少了与工件表面的接触面积，避免木屑、粉尘垫在基准面下方导致的定位偏移。

　　从结构设计逻辑来看，构件整体采用等厚钣金材质，通过等离子切割一次成型，所有安装孔位均沿构件受力路径排布，长边上的三个沉孔用于将构件固定在木质操作台面或者专用定位靠模上，端部的两个通孔可配合快速夹钳实现待加工木料的快速压紧定位，避免推料、裁切过程中构件移位。构件的直角边经过二次去毛刺处理，基准面直线度控制在0.1mm每米范围内，直角精度优于0.05度，完全满足实木加工、人造板裁切、框架组装的定位精度要求。镂空结构的设计并非单纯为了减重，三角形的镂空筋条刚好形成了多组加强筋结构，相比同厚度的实心平板构件，抗弯折强度提升40%以上，即使受到侧向的冲击力，也不会出现直角边变形、基准面翘曲的问题。

　　从安装边界来看，构件长边有效定位长度为300mm，短边有效定位长度为180mm，整体厚度为5mm，安装时沉孔的沉头深度为2mm，配合M5的沉头螺丝安装后，螺丝头部完全没入构件表面，不会突出基准面影响木料的贴合定位。构件的外边缘均做了R2的圆角处理，避免作业过程中尖锐边角划伤操作人员，也减少了构件磕碰掉漆、边缘变形的概率。在实际使用场景中，这款定位构件不仅可以作为台锯、带锯的角度定位靠挡，还可以直接作为组装框架时的直角固定夹具，配合F夹快速固定在两个垂直的木料端部，保证拼接角度的准确性，相比传统的活动角尺，不需要反复测量校准，定位效率提升60%以上。

　　等离子切割的加工工艺选择，也充分考虑了小批量工装制作的成本与精度平衡，相比激光切割，等离子切割对于中厚钣金的加工效率更高，切割热影响区控制在1mm范围内，后续只需要简单的打磨处理即可达到基准面的粗糙度要求，构件整体的成型一致性好，即使多件同时加工，也能保证直角精度的统一，适合小型木工工坊、定制家具加工厂作为通用定位工装使用。构件表面采用喷塑处理，耐磨耐刮，在木屑、胶黏剂、切削液的长期接触环境下，不会出现锈蚀、涂层脱落的问题，日常维护只需要在作业结束后用高压气枪吹走表面积攒的木屑即可，不需要特殊的保养维护。

　　在结构细节处理上，构件的直角交汇处做了直径10mm的内凹圆弧处理，避免木料直角处的毛刺、崩边卡在定位角的交汇处，导致木料无法完全贴合基准面，这个细节设计在实际使用中能大幅减少定位时的调整时间，操作人员不需要特意清理木料端部的微小崩边，只要将木料推到靠近定位面的位置，就能保证直角对齐。长边上的刻度标记区域采用激光蚀刻，不会因为长期摩擦出现刻度磨损的问题，在定位时可以直接读取木料的伸出长度，不需要额外配合钢卷尺测量，进一步提升作业效率。
