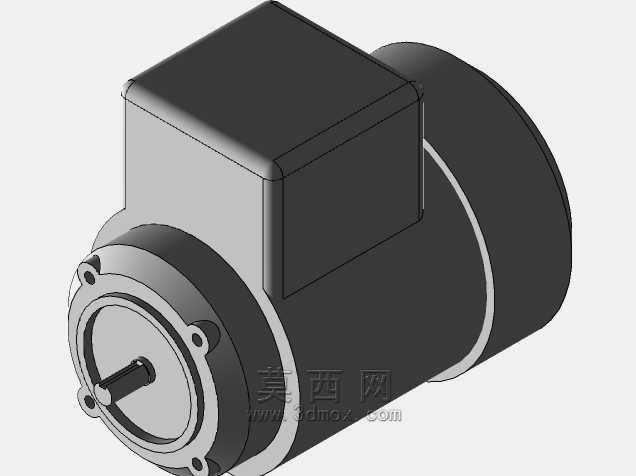

法兰安装式异步驱动电机三维结构

　　这款法兰安装式驱动电机，是工业传动场景里应用极广的动力输出部件，从中小型输送线的辊筒驱动、机床辅机的动力输入，到自动化专机的执行端动力源，都能见到这类结构电机的身影。日常做设备布局时，这类B5法兰安装的电机不需要额外做卧式安装基座，直接通过端盖上的三个安装孔对接设备法兰面，能大幅缩减设备的轴向安装空间，很多对安装空间有严格限制的紧凑型设备，都会优先选用这类安装形式的电机。

　　从结构设计来看，电机本体分为定子机壳、前端法兰端盖、后端散热端盖、接线盒、输出轴几个核心部分。机壳采用方形与圆形结合的造型，方形段是定子绕组的容纳腔体，外侧做了平整的安装基准面，既可以在需要时适配卧式安装脚的加装，也能作为接线盒的安装定位面；圆形段是后端的风罩区域，内部集成散热风叶，电机运行时风叶随转子同步转动，带动气流从风罩的通风槽流过，带走定子绕组产生的热量，保证电机长时间额定负载运行时的温升在允许范围内。接线盒布置在机壳的顶部侧方，盒体做了凸起的密封边结构，配套盒盖可以实现接线部位的防尘防护，接线腔内部预留了足够的接线空间，方便现场施工时电源线的接入与接地端子的固定，同时接线盒的朝向可以根据现场布线需求调整安装角度，适配不同方向的走线需求，避免线缆过度弯折影响使用寿命。

　　前端法兰端盖是整个电机的安装定位核心，端面上的三个安装孔呈120度均匀分布，安装时通过螺栓穿过孔位将电机固定在设备的对接法兰上，法兰端盖的止口尺寸做了严格的公差控制，安装时止口与设备法兰的定位孔配合，能保证电机输出轴与设备输入端的同轴度，避免因同轴度偏差导致的轴承磨损、轴封漏油、运行振动超标等问题。输出轴采用圆柱形轴伸，轴端加工有标准的键槽，通过平键连接可以将扭矩传递给联轴器、带轮或者齿轮等传动部件，轴伸的长度与直径匹配常规的传动件安装尺寸，不需要额外做轴的二次加工就能直接适配市面上多数标准传动配件，降低现场安装的加工成本。

　　做三维建模时，这类电机的结构需要重点关注几个安装边界尺寸：首先是法兰止口的直径与深度，这个尺寸直接决定了电机能不能顺利对接设备安装面，建模时需要严格按照公差带做配合尺寸的预留；其次是输出轴的轴径、键槽尺寸与轴伸长度，这部分尺寸关系到传动件的选型与装配，轴肩的位置要做准确，避免传动件安装到位后出现轴向窜动；然后是接线盒的外形尺寸与出线方向，做设备整体布线布局时，要预留出接线盒的操作空间，保证接线时工具能顺利操作，同时要避开周边其他部件的干涉，比如不能让接线盒紧贴设备的钣金护板，导致盒盖无法打开检修；还有电机的总长度与最大外径，做设备内部布局时，要给电机后端的散热风罩预留足够的通风空间，不能让风罩的通风口被其他部件遮挡，否则会影响散热效率，导致电机运行温度过高。

　　实际选型应用时，这类电机的安装形式优势在于装配定位简单，拆卸维护方便，不需要调整安装基座的水平度，只要法兰对接面加工到位，就能保证电机的安装精度。很多食品包装机械、小型自动化输送设备、木工机械的辅机驱动，都会选用这类结构的电机，一方面是安装空间占用小，另一方面是这类标准电机的配件通用性强，后期维护更换时不需要改动设备的安装结构，直接替换同规格的电机就能快速恢复设备运行。建模过程中还要注意细节结构的还原，比如端盖与机壳连接的螺栓孔位、风罩上的通风槽结构、接线盒的进线孔位置，这些细节虽然不影响整体的结构展示，但在做设备整体装配干涉检查时，这些小结构往往是容易出现干涉的部位，比如螺栓头突出端盖的高度，如果建模时忽略了这个尺寸，可能会出现装配后螺栓头与设备法兰面周边的加强筋碰撞的问题，导致实际安装时螺栓无法拧紧。另外输出轴的轴端倒角、法兰安装孔的倒角这些工艺结构也要做适当还原，这些结构是实际加工中必须存在的，还原后模型的真实感更强，也能在做装配动画演示时更贴近实际的装配流程。
