木工手动铣刀平行挡块定位装置

　　在现场木工修边、开槽、仿形铣削作业中，手持手动铣刀（修边机）进行直边加工时，很容易因为手部进给的偏移出现铣边不直、槽宽不均、加工面啃边的问题，尤其是批量加工同规格直边、等距槽位时，单靠手部控制进给轨迹的一致性很难保证加工精度，这款平行挡块就是配套手持木工铣刀使用的定位导向辅具，直接装夹在铣刀本体的安装位上，作业时两根平行导向杆贴靠在木料基准直边上滑动，就能强制铣刀的进给轨迹保持与基准边平行，不需要额外划线打靠模，就能快速完成等距直边铣削、侧边开槽、封边修边这类常规木工加工作业。

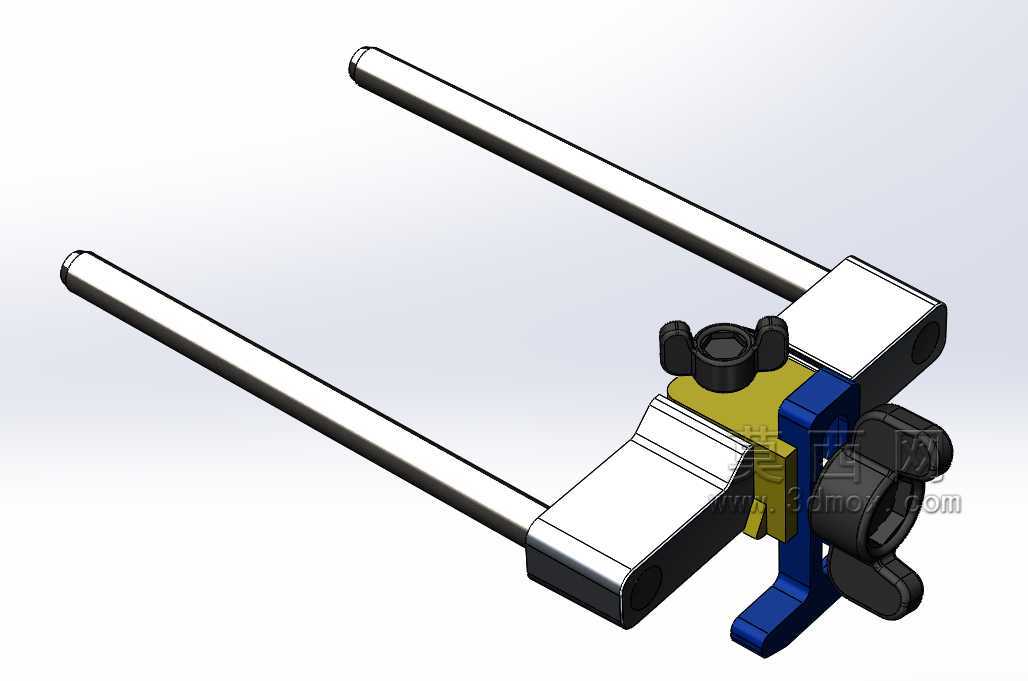

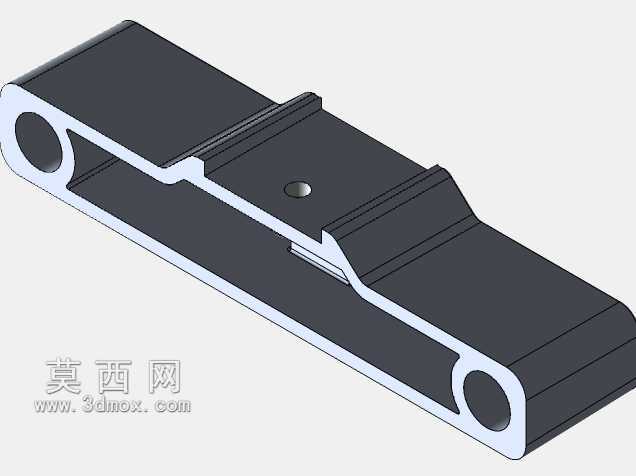

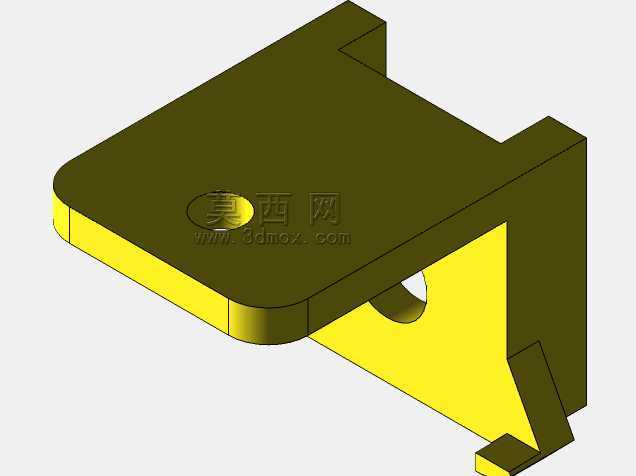

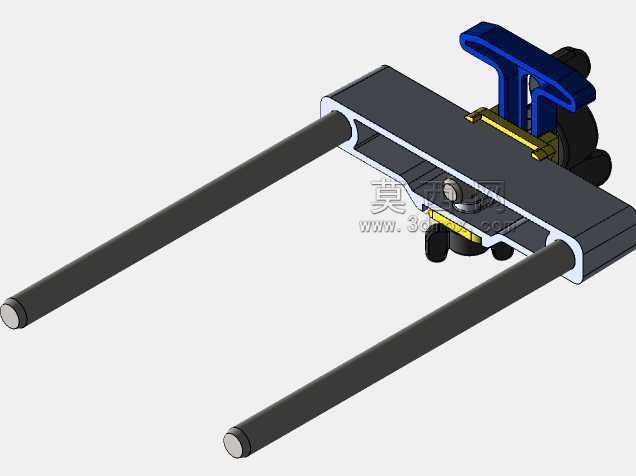

　　从结构设计逻辑来看，整个装置采用分体组合式结构，两根圆柱形导向杆采用冷拉圆钢加工，表面做了硬化抛光处理，滑动时摩擦阻力小，不会刮伤木料已加工的基准面，导向杆的长度覆盖了常规手持铣削的单次进给行程范围，避免短杆导向时出现的头部翘曲、轨迹偏移问题。中间的夹装基座分为固定夹块与滑动调节块两部分，固定夹块与导向杆采用过盈配合压装，保证两根导向杆的平行度公差控制在0.1mm/m以内，滑动调节块可以沿着导向杆横向滑动，通过蝶形锁紧旋钮快速固定位置，以此调节铣刀刀刃到导向基准面的距离，适配不同的铣削宽度、槽位距边尺寸需求，调节范围覆盖了木工日常作业中0-60mm的常用距边加工区间，不需要额外更换垫块就能完成大部分常规直边铣削作业。

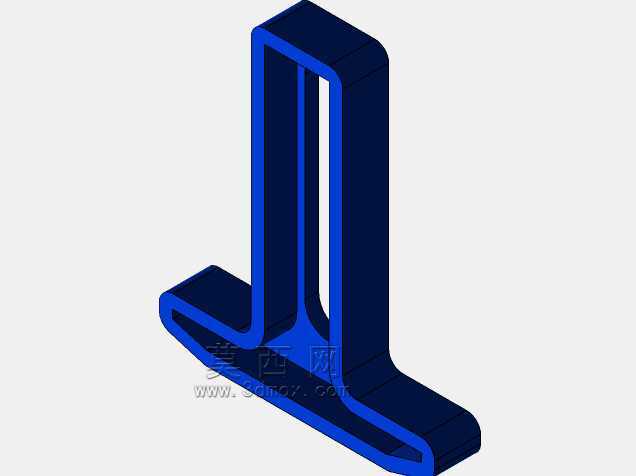

　　与铣刀本体连接的安装位采用快装式夹口设计，夹口内侧做了防滑齿纹，配套的蝶形旋钮不需要额外工具，徒手就能拧紧锁死，装夹时可以适配市面上大部分主流规格的手持木工修边机、小型手动铣刀的安装接口，夹装后铣刀的主轴中心与导向杆的平行度通过基座的加工精度保证，不需要用户二次校准。底部的蓝色限位挡边是直接抵靠在木料基准侧面的接触部位，采用耐磨尼龙材质加工，硬度低于木料表面，滑动时不会在木料基准面上留下压痕、划痕，接触边做了R0.5的圆角过渡，进给时如果遇到木料表面的微小凸起、木节，也不会卡滞，能顺畅沿着基准面滑动。

　　从安装边界来看，整个装置装夹到手动铣刀上之后，横向最大伸出尺寸不超过120mm，不会因为辅具体积过大影响狭小空间内的加工作业，竖向高度与铣刀本体的手柄位置齐平，作业时手部握持铣刀不会与辅具产生干涉，导向杆的伸出端做了圆弧倒角，进给起始阶段能顺畅滑入木料基准边，不会因为杆端直角刮蹭木料端部。实际作业中，使用这款挡块时，只需要提前根据加工需求调整好滑动块的位置，锁紧旋钮后将挡块的基准边贴紧木料的直边，保持匀速进给就能完成高精度的平行铣削，相比传统的手持自由进给，加工后的直边直线度能控制在0.2mm以内，同批次加工的槽位距边尺寸一致性误差不超过0.15mm，能大幅减少后续打磨修正的工作量，尤其适合现场装修、小型木工作坊的单件小批量加工作业，不需要制作专用靠模就能快速完成直边类铣削加工，降低辅助作业的准备时间。

　　在细节设计上，所有的锁紧旋钮都采用大尺寸蝶形结构，戴劳保手套操作时也能轻松拧动，不需要借助扳手等工具，调节效率更高；所有金属部件的棱边都做了倒钝处理，作业时不会划伤手部、刮坏木料表面；滑动调节块与导向杆的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大出现调节窜动，影响加工精度。针对木工作业粉尘大的场景，所有配合面都做了防尘间隙设计，木屑进入配合间隙后也不会出现滑动卡滞、锁紧失效的问题，日常维护只需要定期清理导向杆表面的木屑，涂抹少量轻质润滑油就能保持长期顺畅使用。
