家用汽车维修用电机吊装横梁结构

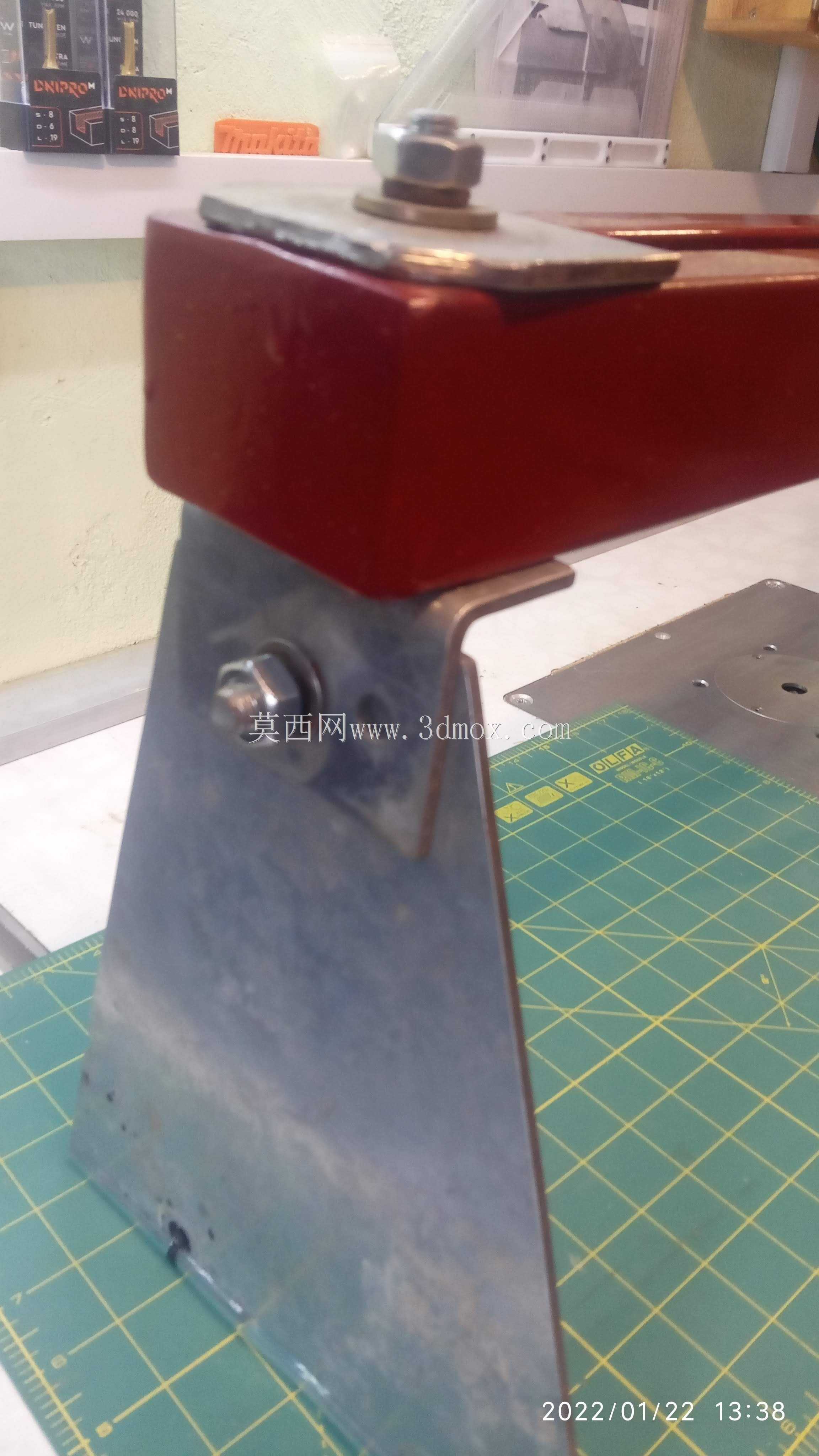

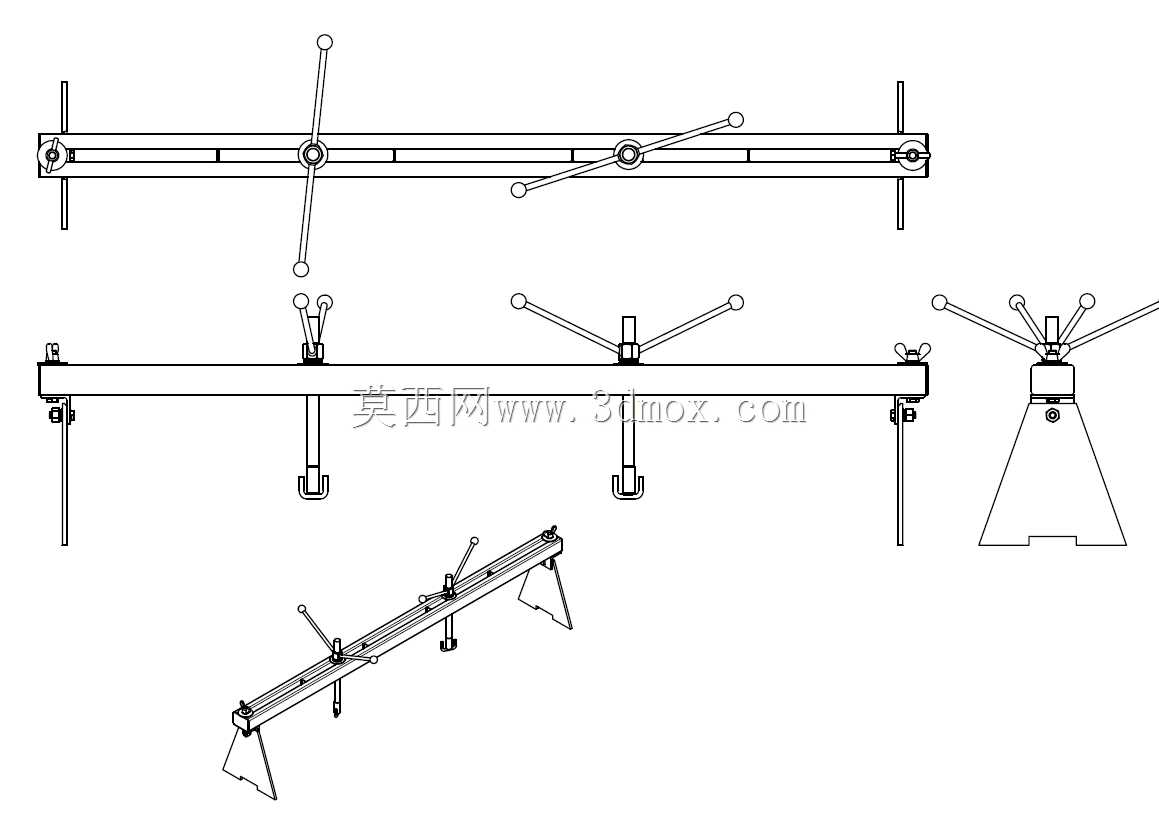

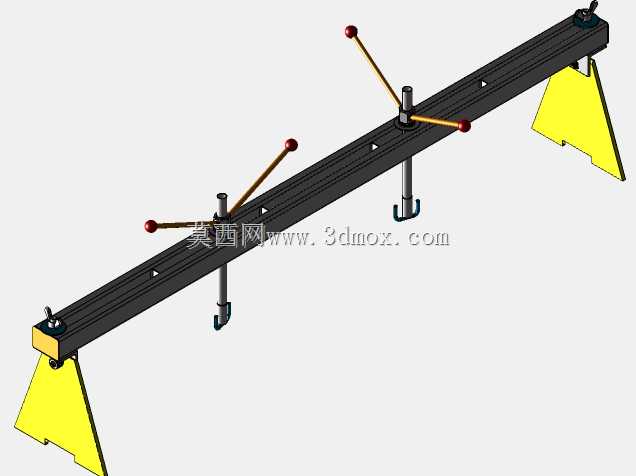

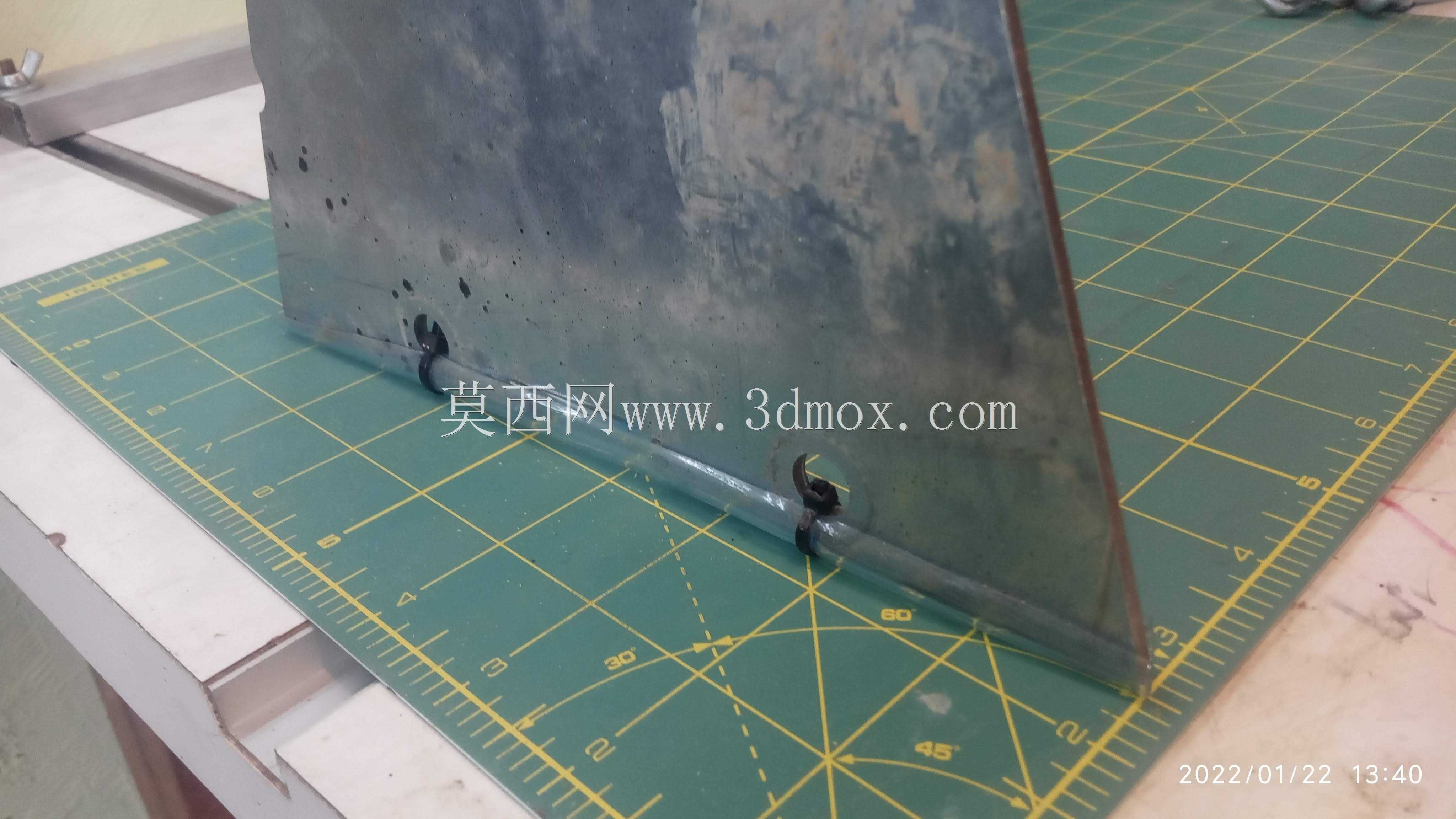

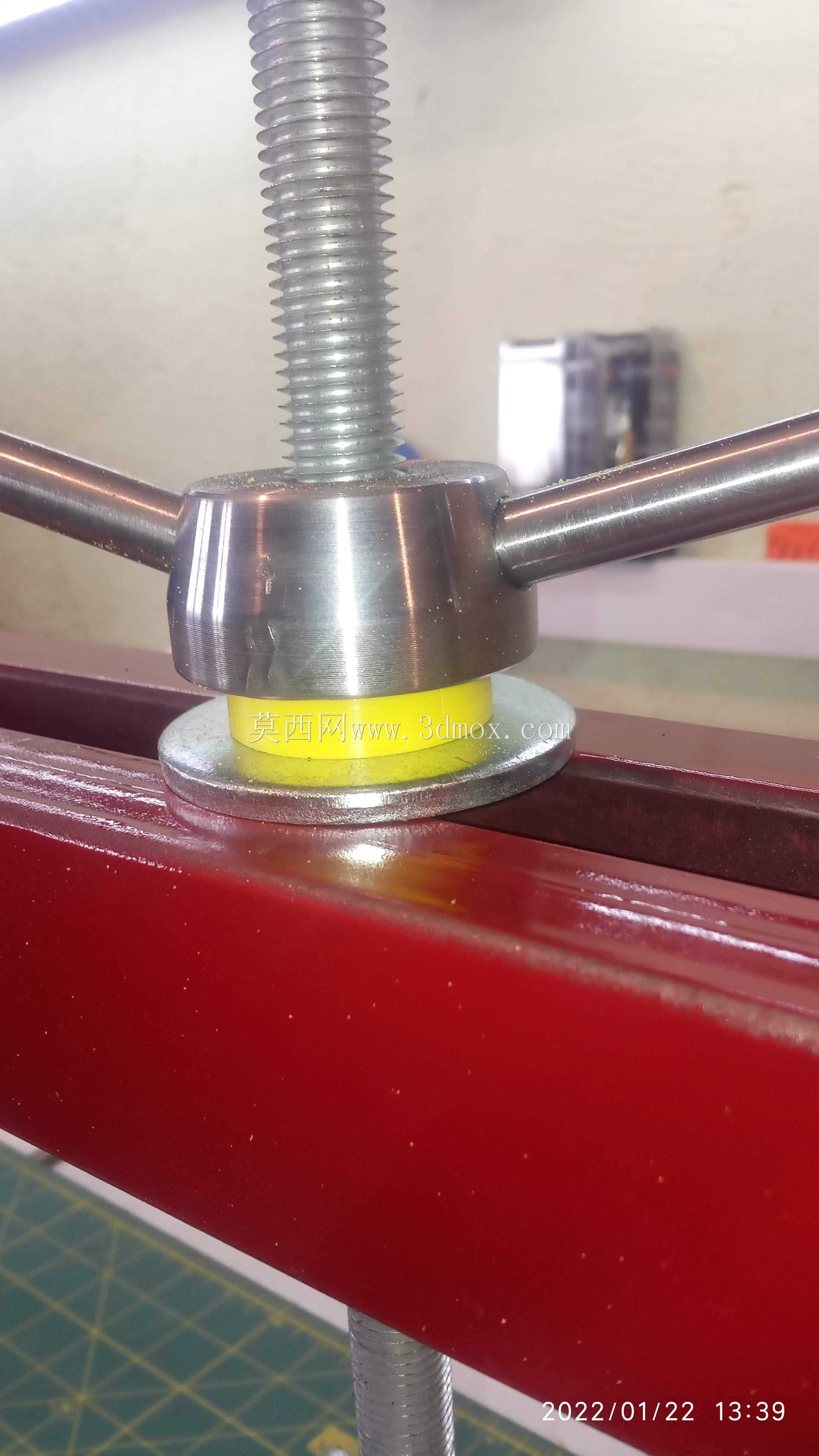

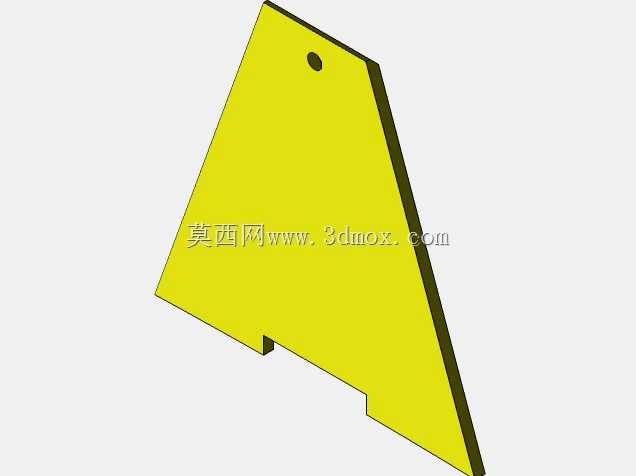

　　这款吊装横梁主要面向家用场景下的汽车发动机舱维修作业，针对个人DIY维修时缺乏专业起重吊装设备的痛点设计，适配普通家庭车库的狭小作业空间，无需额外搭建大型起重支架即可完成电机类部件的吊装移位操作。从结构设计来看，主体采用单根长直型材作为承载主梁，两端设置可抵接支撑的支脚结构，支脚采用倾斜式三角支撑形态，能够直接架设在汽车发动机舱两侧的车体框架上，无需额外固定即可获得稳定的支撑基础，支脚底部做了收窄处理，能够避开舱内的管线、塑料覆盖件等易损部位，避免吊装过程中对车体造成额外损伤。主梁上配置了多组可滑动的吊点组件，吊点通过T型螺栓与主梁上的滑槽配合，可根据待吊装部件的重心位置灵活调整横向间距，每个吊点配套带红色握柄的锁紧手柄，

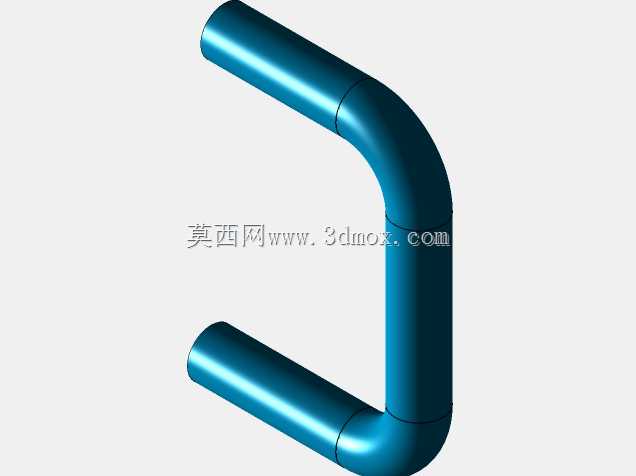

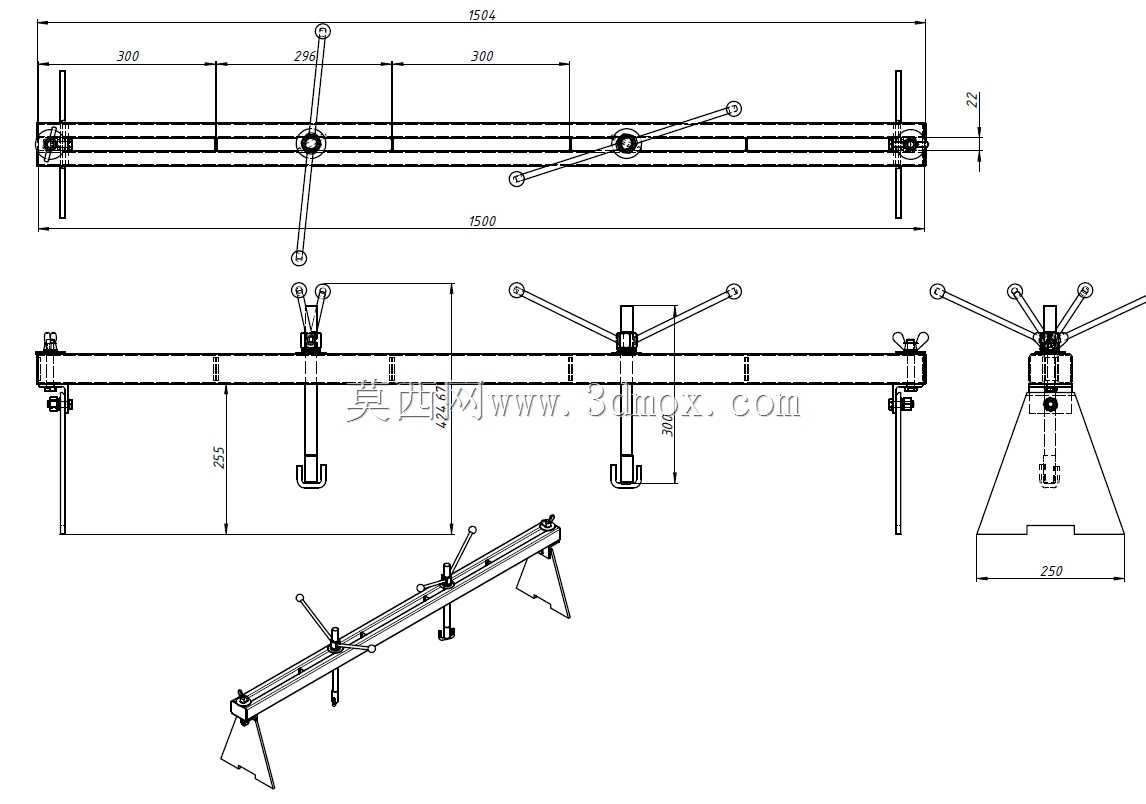

　　调整到位后扳动手柄即可完成锁止，无需额外工具即可快速完成吊点位置的固定，适配不同重心位置的电机类部件吊装需求。吊点下方配套带弯钩的竖向吊杆，吊杆长度可根据作业高度进行微调，弯钩处做了圆弧过渡处理，能够直接挂接电机上的吊装孔或者配套吊索，避免尖锐棱角割断吊索。设计过程中特意简化了结构复杂度，所有连接部位均采用标准螺母螺栓实现紧固，没有采用定制化的快拆把手类结构，一方面降低了加工制作的门槛，普通爱好者在家中即可利用常见的型材、标准件完成制作，另一方面标准件的替换成本极低，长期使用出现螺纹滑牙、部件变形时可直接在五金店采购替换，无需专门定制配件。考虑到家用场景下发动机舱的宽度是固定值，这款吊梁的支撑间距做了固定尺寸设计，

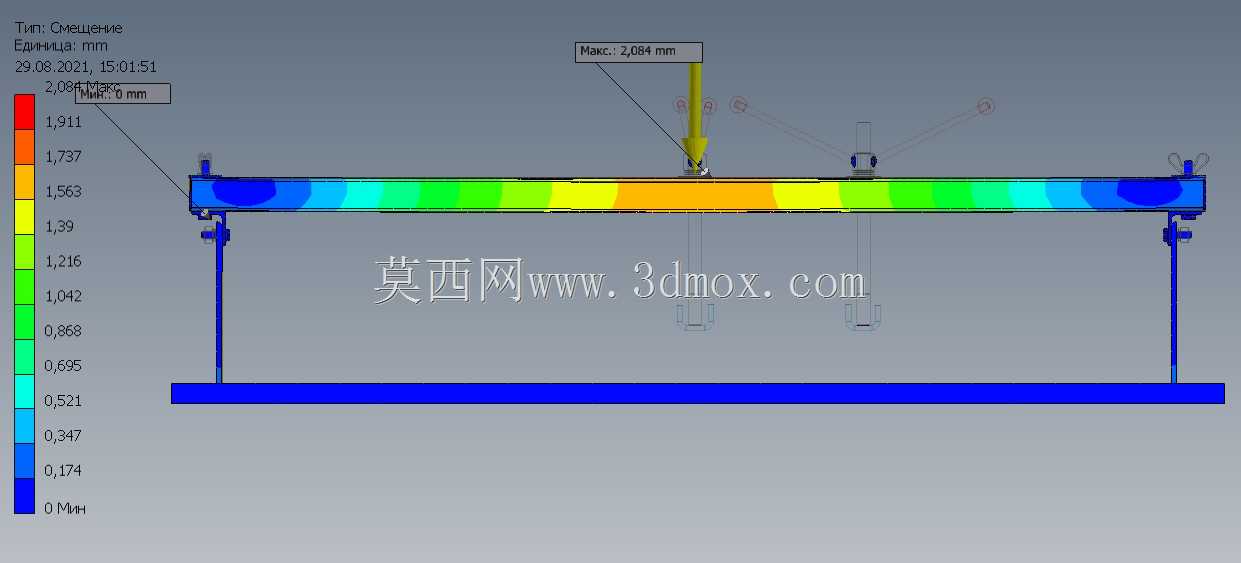

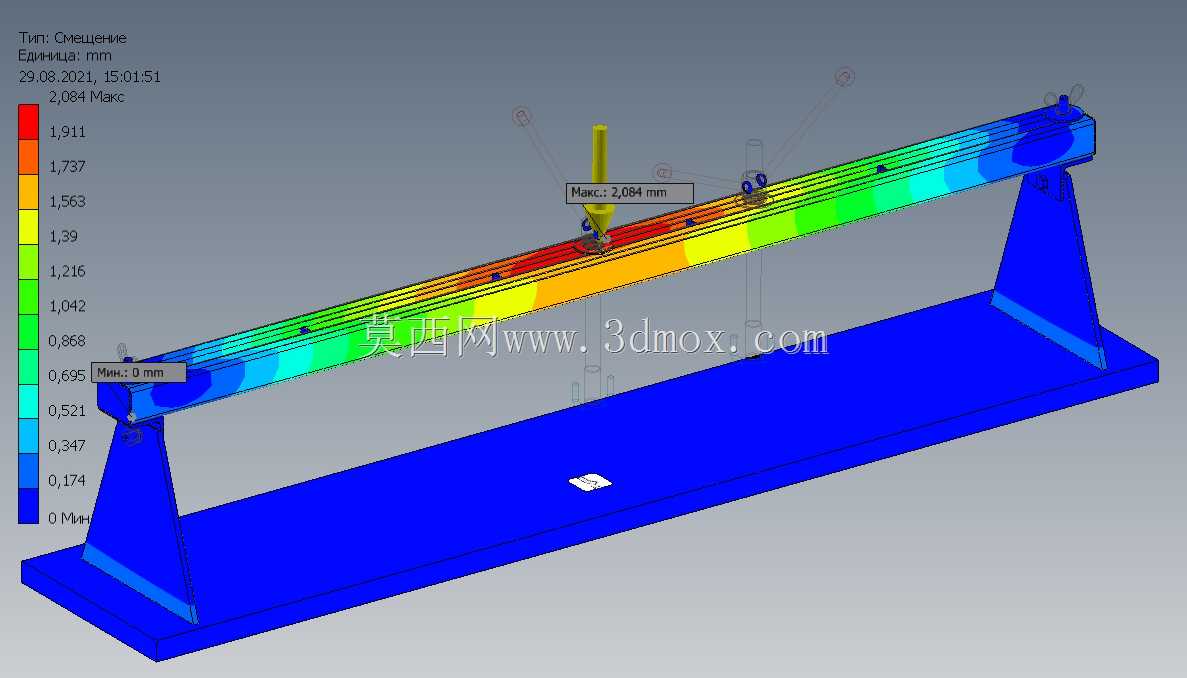

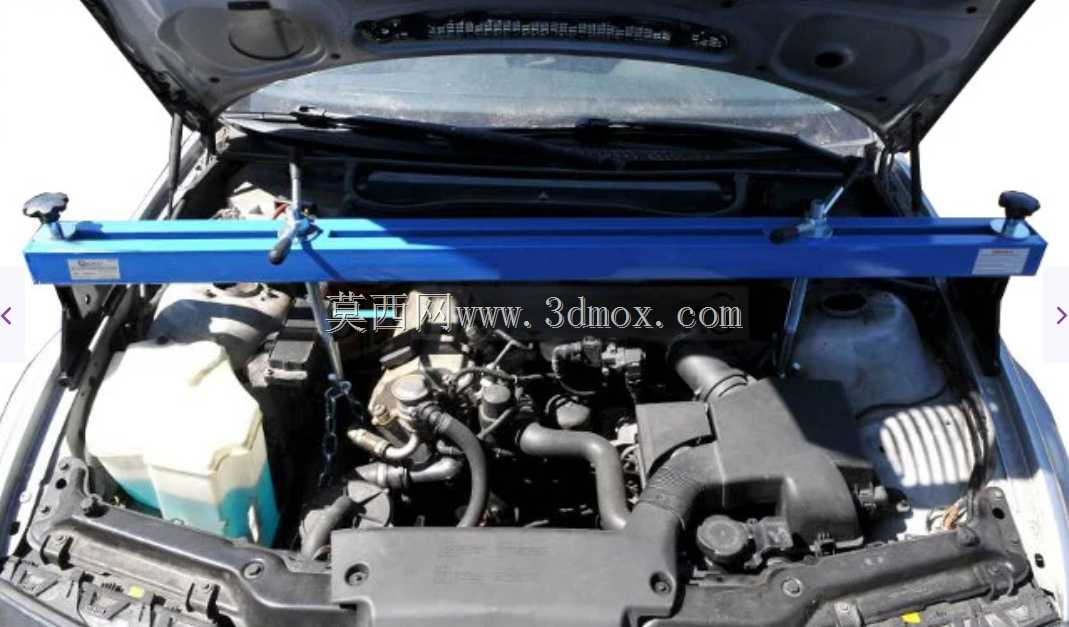

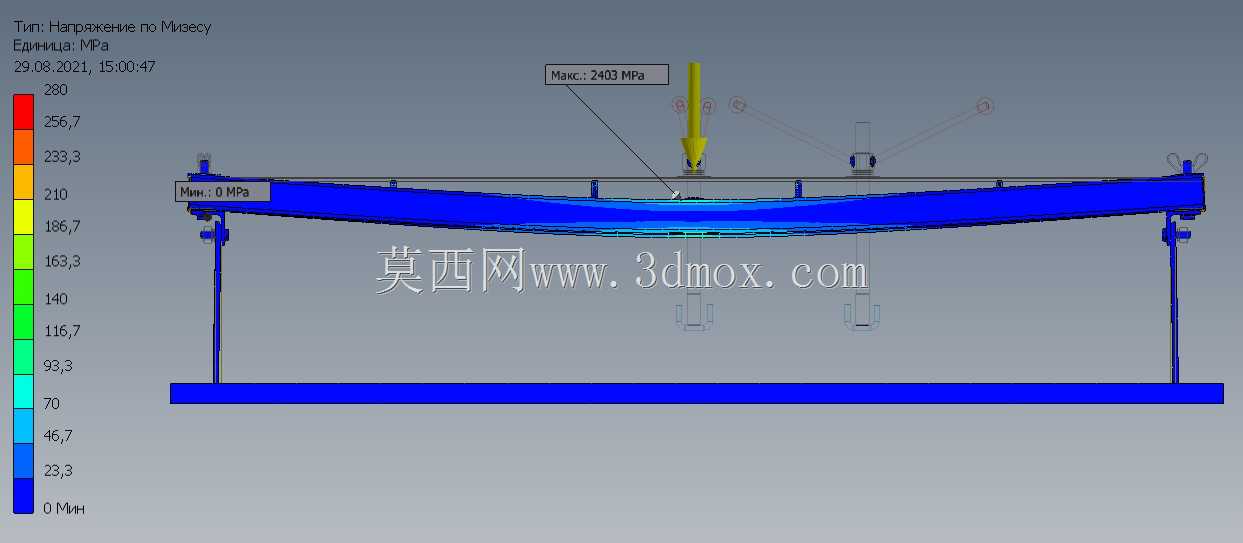

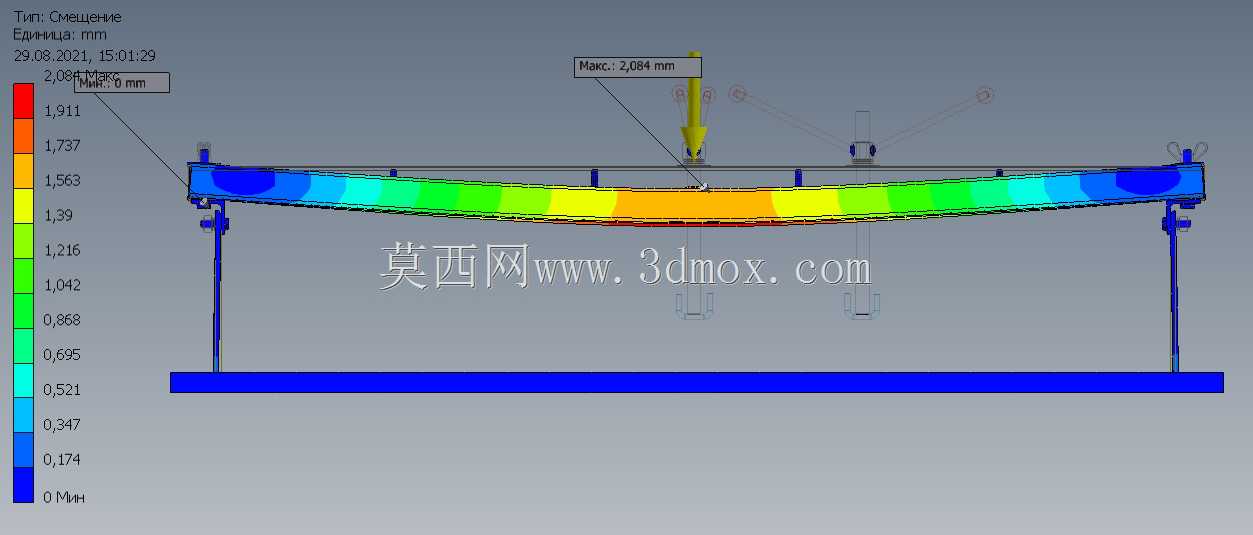

　　刚好适配普通家用轿车的发动机舱开口宽度，不需要做大幅度的宽度调节，进一步简化了结构，减少了可调部件带来的刚性损耗，提升了整体承载的稳定性。主梁的截面选型经过承重校核，在满足单人可轻松搬运的重量前提下，能够承载常规家用车启动电机、发电机等部件的重量，吊装过程中主梁的形变量控制在允许范围内，不会出现明显的下弯变形。支脚与主梁的连接部位采用螺栓紧固，可根据实际作业需求调整支脚的张开角度，适配不同高度的车体支撑面，同时在不使用时可以将支脚折叠收起，减少存放占用的空间，适合家庭车库的狭小储物空间。作业时只需将两端支脚架设在发动机舱两侧的承重梁上，调整吊点位置对准待拆卸电机的重心，挂好吊索后即可松开电机的固定螺栓，平稳将电机吊出舱体，

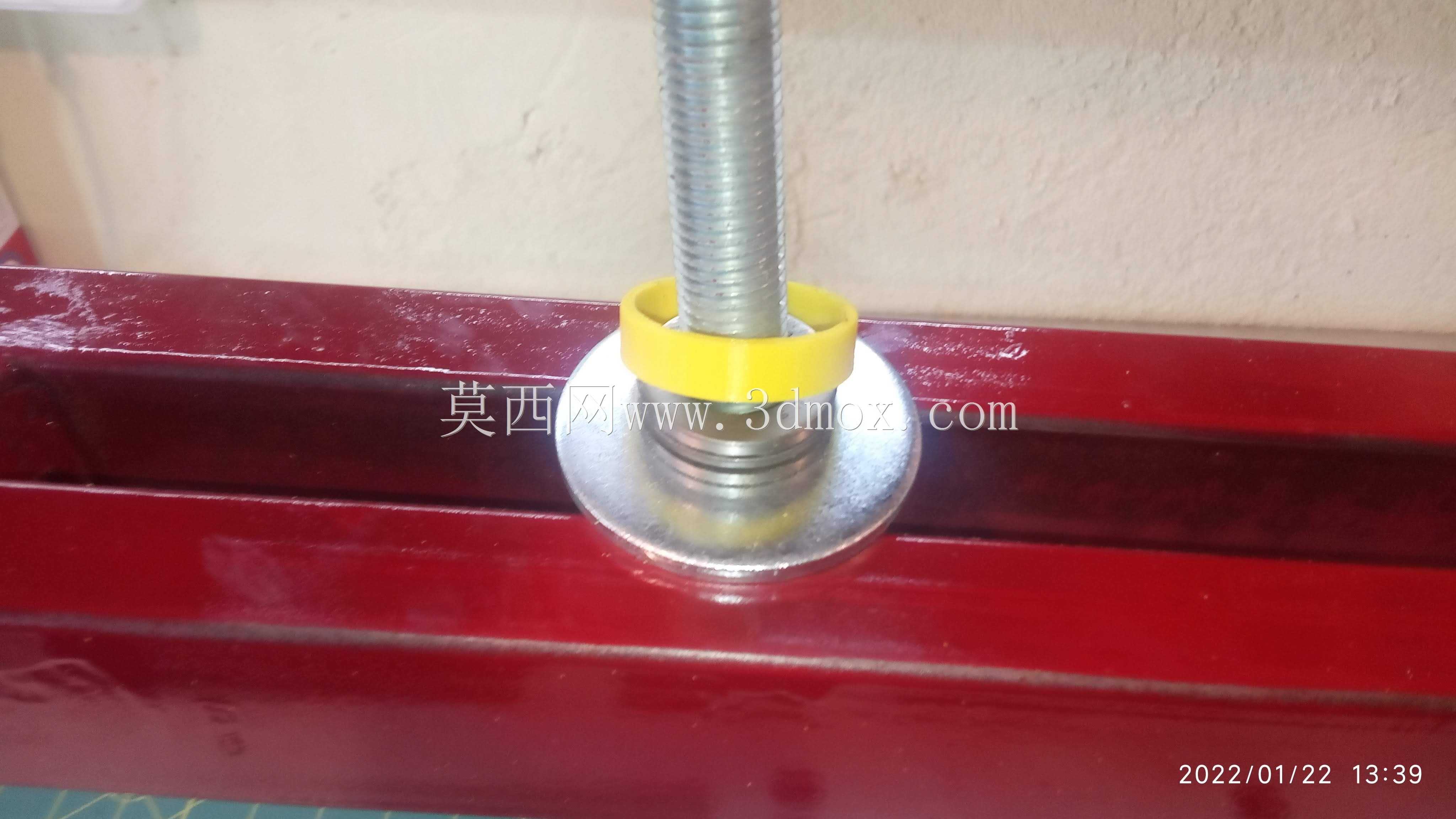

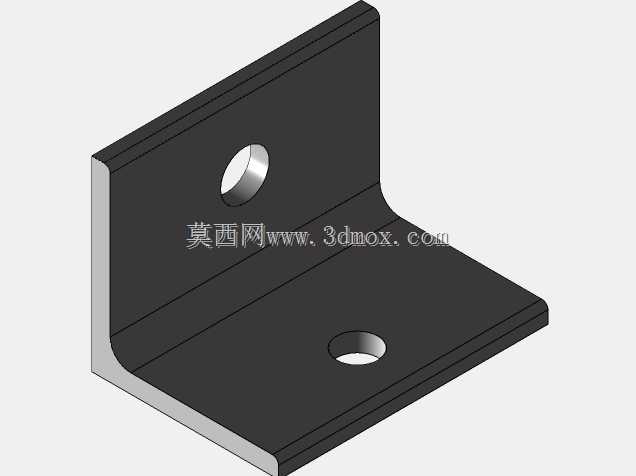

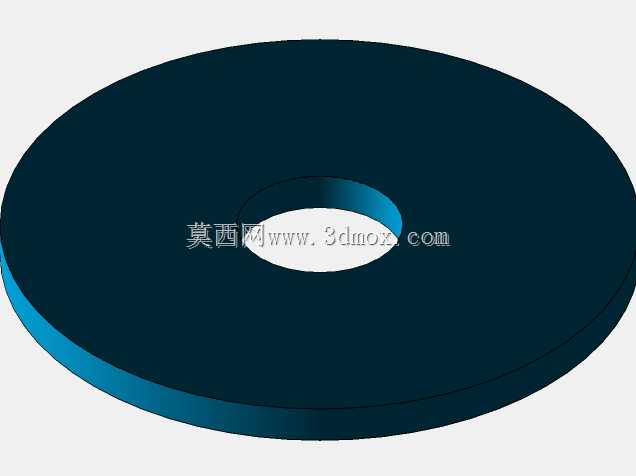

　　安装时反向操作即可，整个过程无需额外人员配合，单人即可完成电机类部件的拆装作业，避免了传统维修中需要多人配合抬举部件的操作风险，也解决了家用场景下无法安装大型起重设备的痛点。结构上没有多余的冗余设计，所有部件都服务于吊装承载的核心功能，表面没有做额外的装饰性处理，完全以实用为核心，各个受力部位都做了加强处理，比如支脚与主梁的连接位置增加了加强垫片，避免长期受力出现连接孔变形的问题，吊点的滑动部位做了间隙适配，滑动顺畅同时不会出现横向晃动，保证吊装过程中部件的平稳性，不会因为吊点晃动磕碰舱内的其他部件。
