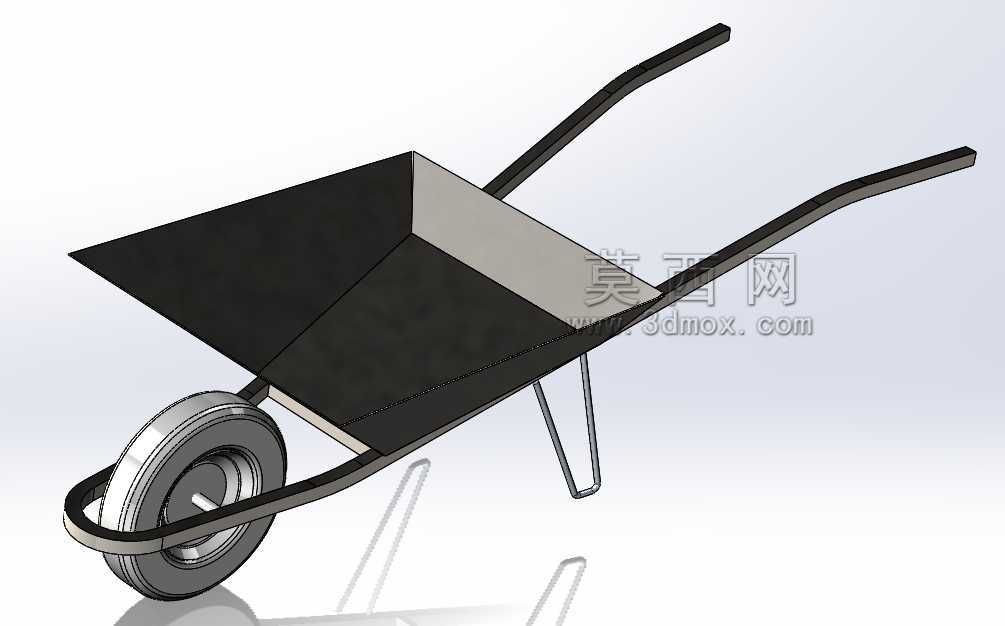

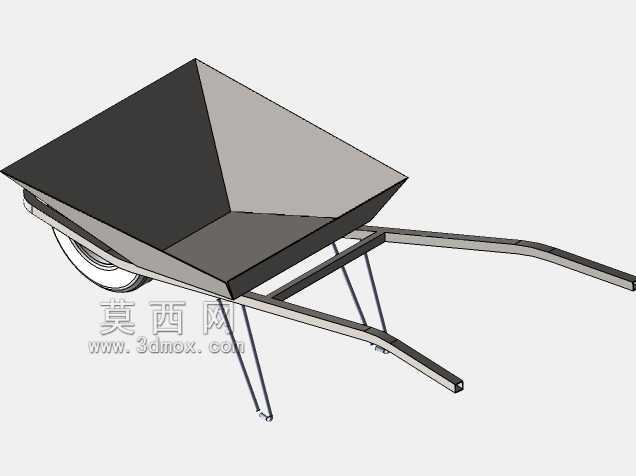

单轮建筑手推车结构三维设计

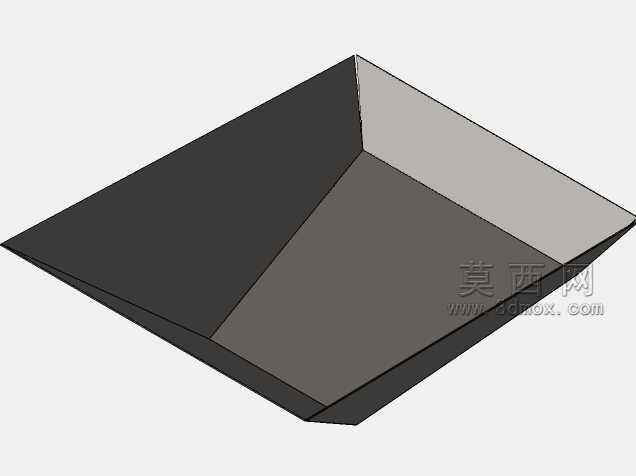

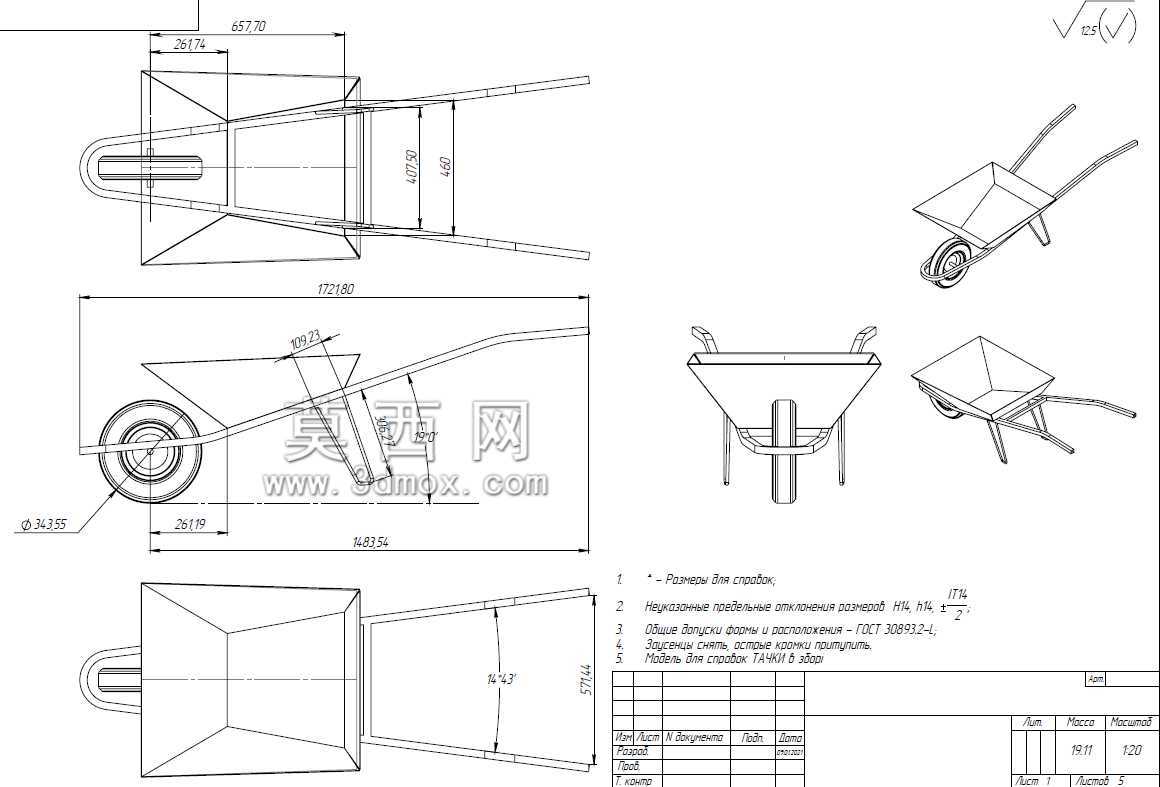

　　在建筑施工、庭院运维、小型物料转运场景中，单轮手推车是普及率极高的人力载具，这类载具的核心优势在于对狭窄作业面的适配性——单轮结构的转弯半径几乎可以忽略，在脚手架间隙、庭院步道、农田垄沟这类宽度不足一米的通行空间里，双轮或多轮载具无法完成转向，而单轮手推车可以灵活调整行进方向，完成散料、砌块、工具的短距离转运。本次设计的手推车结构，优先从实际作业的受力逻辑出发，没有做冗余的装饰性结构，所有构件的尺寸设定都围绕人力操作的发力习惯与承载边界展开。首先是料斗部分，采用梯形敞口结构，前窄后宽的形态一方面适配倾倒物料时的出料轨迹，避免散料在斗内残留卡滞，另一方面斗体的斜向壁板可以让装载的散料自然向中心聚拢，减少行进过程中物料撒漏的概率；

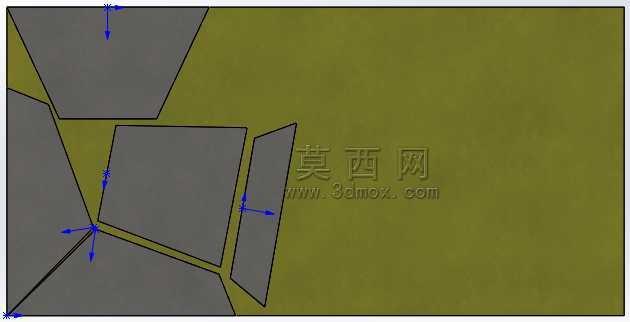

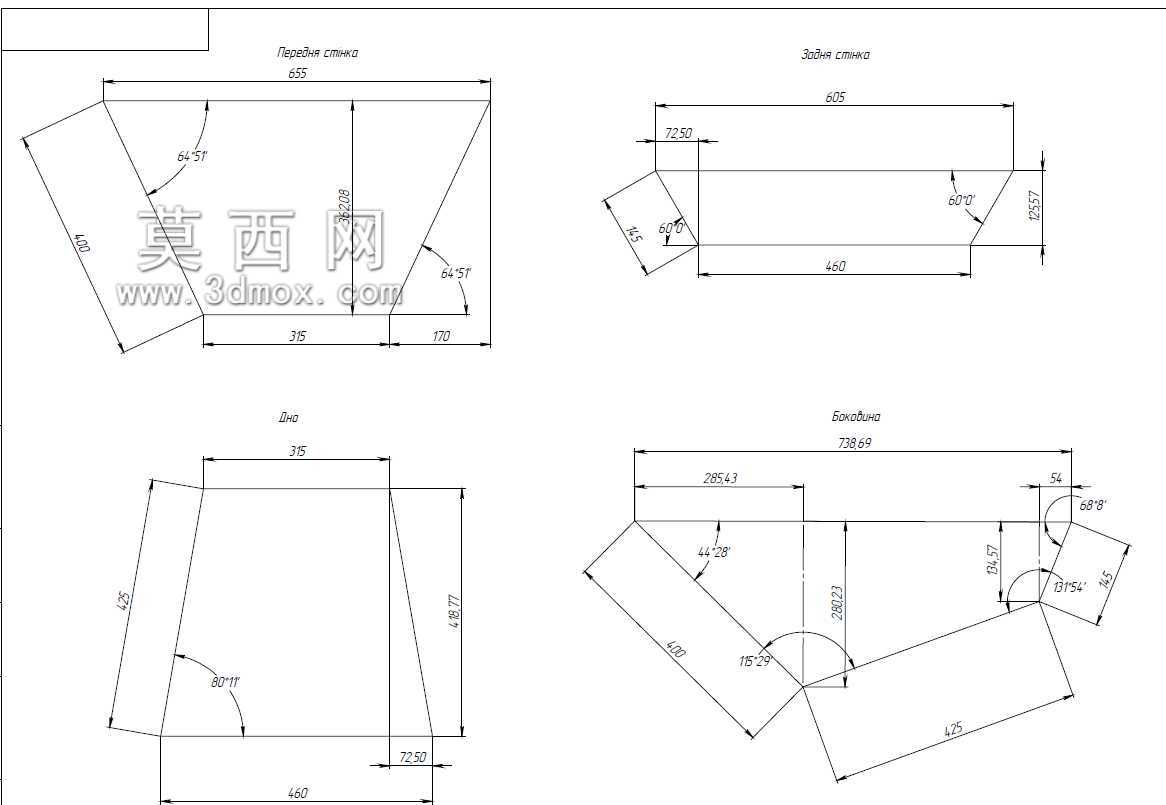

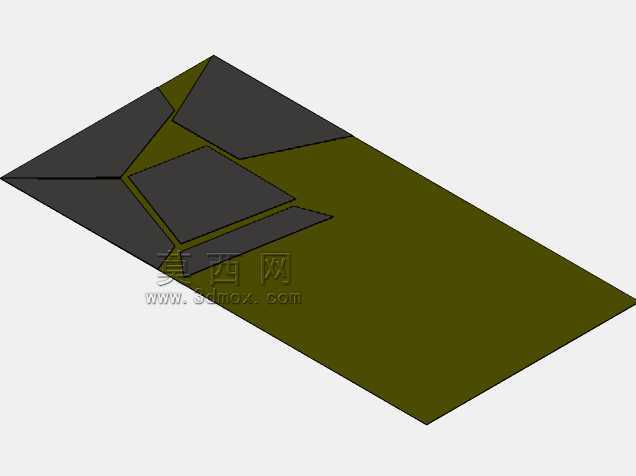

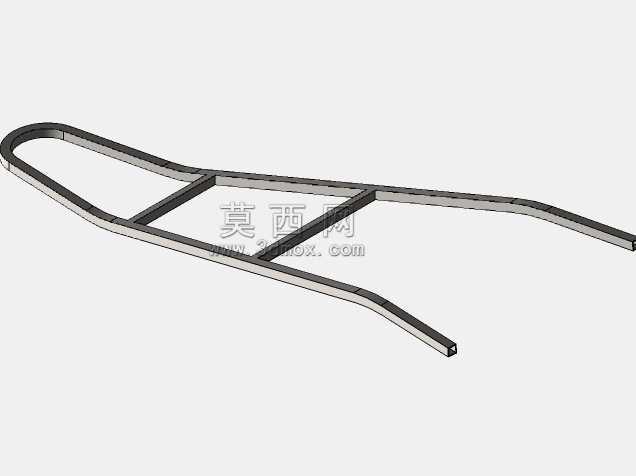

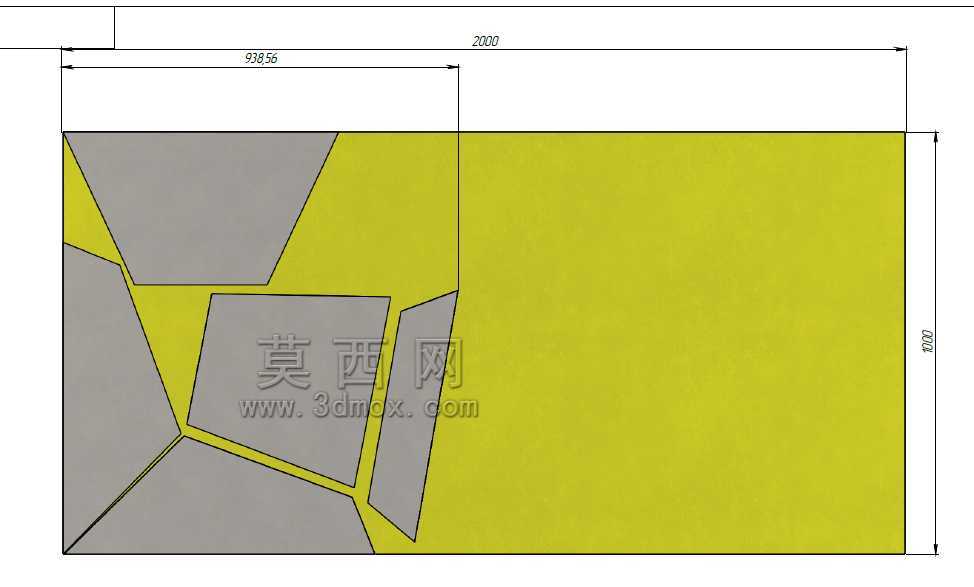

　　斗体采用金属板材折弯成型，设计阶段明确标注了每一块金属板的切割轮廓，没有复杂的曲面成型要求，普通钣金车间即可完成下料折弯，降低生产加工的门槛。车架部分采用两根平行的长杆作为主承力梁，从轮轴位置一直延伸到操作把手端，主承力梁的截面尺寸经过受力校核，在额定承载状态下，梁体的挠度变形控制在允许范围内，不会出现长期使用后梁体下弯的问题；支撑腿设置在料斗后侧下方，当车辆静置停放时，支撑腿与单轮形成三点支撑结构，保证停放时的稳定性，不会出现侧翻或前倾撒料的情况，支撑腿的高度经过反复调整，确保停放时料斗的倾斜角度刚好让斗内物料不会自然滑出，同时操作人员抬起把手时的初始发力高度符合人体工程学要求，不需要过度弯腰即可完成抬升动作。

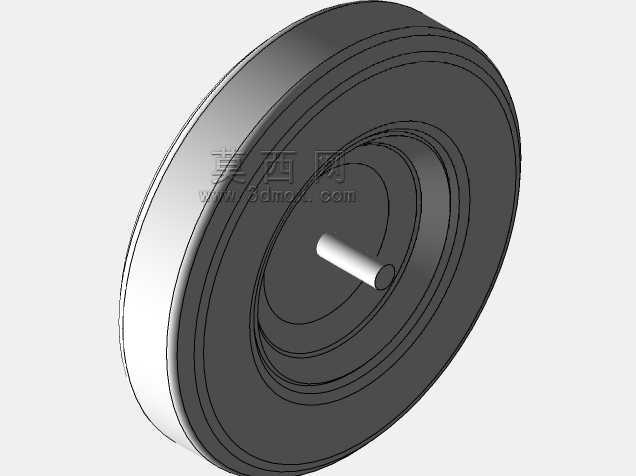

　　轮组部分采用实心轮结构，适配工地、庭院这类非硬化路面的使用场景，避免充气轮在尖锐碎石、铁钉杂物较多的环境中出现爆胎问题，轮轴与主承力梁的连接位置做了加强处理，将轮组的载荷直接传递到两根主承力梁上，避免连接位置出现应力集中导致的焊缝开裂。设计过程中特意对操作边界做了明确限定：把手末端的间距设置为与成年人肩宽匹配的尺寸，操作人员握持把手时，手臂不需要过度外展或内收，长时间推行也不会出现肌肉过度疲劳的问题；整车的总宽度控制在650mm以内，可以顺利通过常规住宅的入户门、施工电梯的标准门洞，不需要额外调整通行空间；料斗的额定装载容积适配人力可承受的载荷范围，避免容积过大导致单次装载过重，超出操作人员的发力上限。从结构细节来看，

　　斗体与车架的连接采用分段焊接的方式，在载荷传递的关键位置增加了三角加强筋，不需要额外增加板材厚度即可提升连接强度，控制整车自重的同时保证结构可靠性；所有外露的金属构件边缘都做了折边钝化处理，避免操作过程中划伤操作人员；轮组的转动副预留了润滑加注空间，日常维护时不需要拆解整体结构即可完成润滑保养，降低长期使用的维护成本。不同于追求轻量化的运动类载具，这类作业用手推车的设计核心是平衡自重、承载、操作灵活性三者的关系，过重的整车会增加操作人员的无效负载，过薄的构件则会导致结构寿命不足，本次设计在每个构件的尺寸设定上都做了取舍，比如主承力梁采用矩形截面型材，相比圆管在垂直方向的抗弯强度更高，相同承载要求下可以选用更薄的壁厚，降低整车自重；料斗的壁板厚度根据不同位置的受力情况做了区分，受物料冲击较大的斗底位置厚度稍大，侧壁位置适当减薄，在保证斗体抗变形能力的前提下减少材料消耗。在实际作业场景中，这类手推车除了转运混凝土、砂石这类建筑散料，还可以用来转运苗木、装修垃圾、农用肥料，甚至在小型设备检修时可以作为临时工具台放置工具配件，适配的场景覆盖了建筑施工、物业运维、庭院改造、农业生产多个领域，结构的通用性极强。设计阶段没有采用复杂的快拆、折叠这类非必要结构，因为作业场景下的载具核心要求是可靠耐用，过多的活动连接结构反而会增加故障点，整体采用焊接成型的固定结构，日常使用中除了轮组的转动磨损，几乎没有易损部件，长期使用的维护成本极低。
