Fiolent1100手动铣床底座结构设计

　　手动铣床作为机加工车间里小批量零件加工、工装修配、试样件铣削作业的核心通用设备，其底座的结构刚性、安装精度直接决定了整台设备的加工稳定性与长期使用精度，Fiolent1100手动铣床的底座正是承担整机动静载荷、保障各运动部件相对位置精度的核心基础构件。从实际加工场景来看，这类手动铣床常布置在模具维修工位、职业院校实训车间、小型五金加工门店，承担平面铣削、键槽加工、小型斜面铣削、钻孔铰孔等多类工序，作业过程中铣刀切削产生的交变冲击力、工作台往复移动的动载荷、主轴箱的静载荷全部需要底座承接，因此底座的结构设计从一开始就围绕刚性保障、安装适配、操作便利性三个核心维度展开。

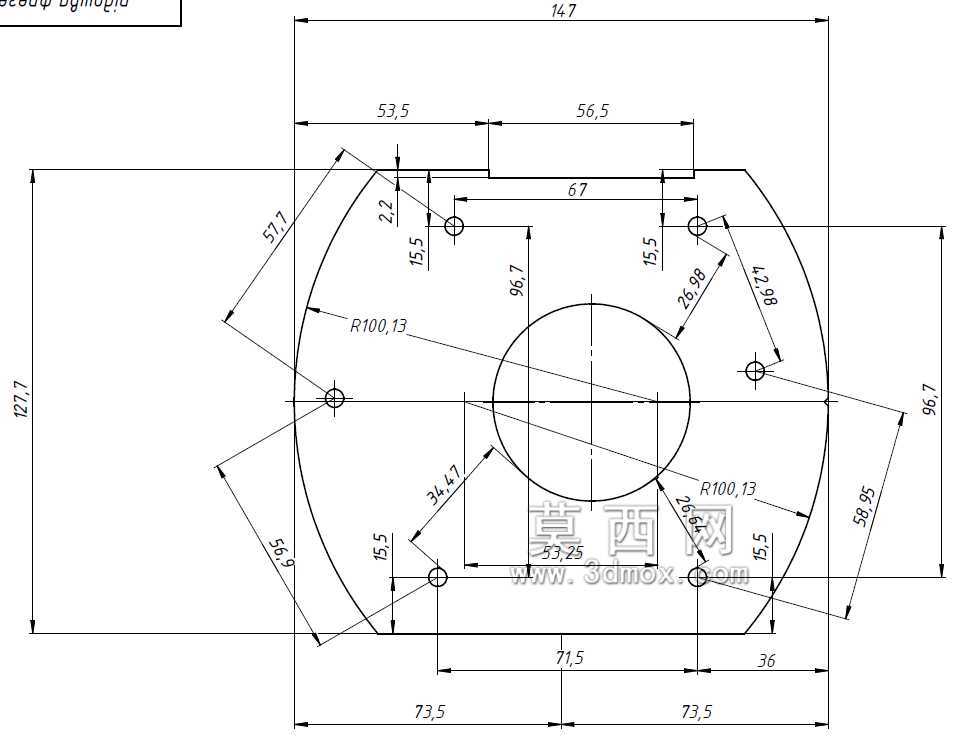

　　从外形尺寸与安装边界来看，该底座整体横向最大跨度为147mm，纵向安装基准面的定位尺寸经过多轮校核，中部预留的大直径圆孔为主轴套筒的下伸避让空间，同时也作为主轴传动组件的下部检修通道，圆孔周边的六个安装小孔呈圆周对称分布，分别用于固定主轴安装座、进给导轨定位块、行程限位组件，每个安装孔的位置度公差控制在0.02mm以内，避免装配后出现导轨平行度超差、主轴进给卡滞的问题。底座两侧的圆弧轮廓采用R100.13的大曲率半径设计，并非单纯的外观造型考量，一方面是为了避让工作台纵向移动到极限位置时的拖板突出结构，防止运动干涉，另一方面圆弧过渡的结构相比直角棱边可以大幅降低铸造过程中的应力集中问题，减少铸件冷却变形、长期使用后应力释放导致的精度漂移。

　　在结构设计思路上，该底座没有采用额外的加强筋堆砌方案来提升刚性，而是通过轮廓的合理布局实现刚性与重量的平衡：底座上部的台阶面分别对应工作台横向导轨的安装基准、进给手轮机构的安装平面，每个台阶的高度差经过精确计算，保证工作台在全行程移动时，手轮操作高度符合人体工程学要求，操作人员站立作业时无需过度弯腰或抬臂即可完成进给操作。底座下部的安装平面预留了与落地支架连接的固定孔位，孔位间距71.5mm的尺寸设计适配通用型铣床减震垫脚的安装规格，用户无需额外加工转接板即可直接完成设备落地固定，降低现场安装的调整工作量。

　　从实际使用的功能特性来看，底座上标注的各定位尺寸充分考虑了手动铣床的日常维护需求：比如主轴安装孔周边的小孔距离中心孔的尺寸分别为26.98mm、34.47mm，既保证了紧固件的安装操作空间，也预留了塞尺调整主轴垂直度的操作间隙，日常校准主轴与工作台的垂直度时，无需拆卸其他周边组件即可完成调整作业。底座两侧突出的安装耳位用于固定冷却管路支架、切削液回流挡板，59.95mm的外伸尺寸刚好让冷却管路的喷嘴对准铣削加工区域，同时切削液可以顺着底座的斜面回流到集液槽内，不会出现积液渗漏的问题。

　　在安装边界的校核上，设计阶段已经充分考虑了配套组件的公差累积：导轨安装面的平面度公差要求为0.015mm/100mm，各安装孔的位置尺寸公差统一控制在±0.05mm，避免因为单个零件的公差超差导致总装时出现装配应力，长期使用后出现导轨磨损不均、加工表面粗糙度超差的问题。底座边缘的小尺寸倒角结构，一方面是为了去除铸造飞边，防止安装作业时划伤操作人员，另一方面也为钣金外罩的安装预留了定位止口，外罩安装后不会出现突出的棱边，提升设备整体的外观整洁度。对于从事小型机床改造、手动铣床维修、非标设备基座设计的结构工程师而言，该底座的尺寸标注逻辑、结构布局思路都具备实际参考价值，其载荷传递路径的设计、安装空间的预留方式，都可以作为同类小型机加工设备基座设计的参考范例，尤其是在小规格手动设备的基座设计中，如何平衡刚性、重量、操作空间、维护便利性的矛盾，该底座的结构方案给出了非常务实的工程解决思路。
