工业传动用铸铁齿轮箱壳体结构设计

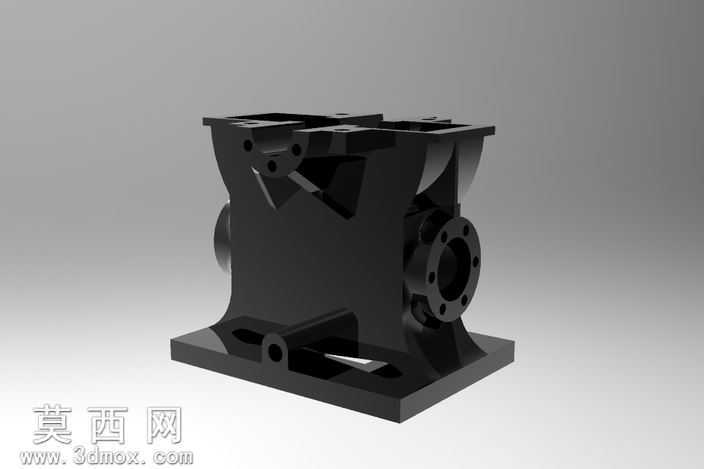

本齿轮箱壳体采用三维参数化建模方式完成整体结构设计，建模过程中以传动部件的安装适配性为核心逻辑，先梳理内部齿轮轴系的排布空间、轴承安装位的同轴度要求，再逐步向外构建箱体的主体框架。建模时优先保证各安装法兰的孔位精度，输出端法兰的螺栓孔采用环形阵列方式排布，严格匹配通用传动连接件的安装尺寸标准，法兰端面预留密封槽结构，可适配密封圈实现箱体的密封防护，避免传动过程中润滑油渗漏以及外界粉尘杂质进入箱体内部。箱体主体采用一体化铸造成型的结构思路，外壁设置多道纵横交错的加强筋结构，在不额外增加箱体整体壁厚的前提下，大幅提升壳体的结构刚性，降低设备运行过程中因齿轮啮合产生的振动形变，同时兼顾箱体的轻量化设计需求，减少不必要的材料冗余。箱体侧壁预留有观察窗、注油孔以及放油孔的安装位，各位置的凸台结构做了圆角过渡处理，避免铸造过程中出现应力集中导致的开裂问题，同时也能优化后续机加工的工艺性，减少加工工序的复杂度。渲染阶段采用铸铁哑光金属材质，还原实际铸件的表面质感，通过光影调整突出箱体各结构的衔接关系，清晰展示内部腔体的容纳空间、外部安装脚的固定孔位布局。设计过程中充分考虑齿轮箱的实际装配需求，内部腔体预留足够的齿轮运转间隙，同时保证各轴承座的支撑强度，安装脚的孔位间距适配常见的工业设备安装基座标准，可直接匹配对应规格的传动齿轮、轴系零件完成整机装配，能够广泛应用于工业传动场景中，实现动力的变速、转向传递功能，整体结构兼顾了结构强度、加工工艺性以及装配维护的便捷性。
