双层独栋住宅平面布局施工设计图纸

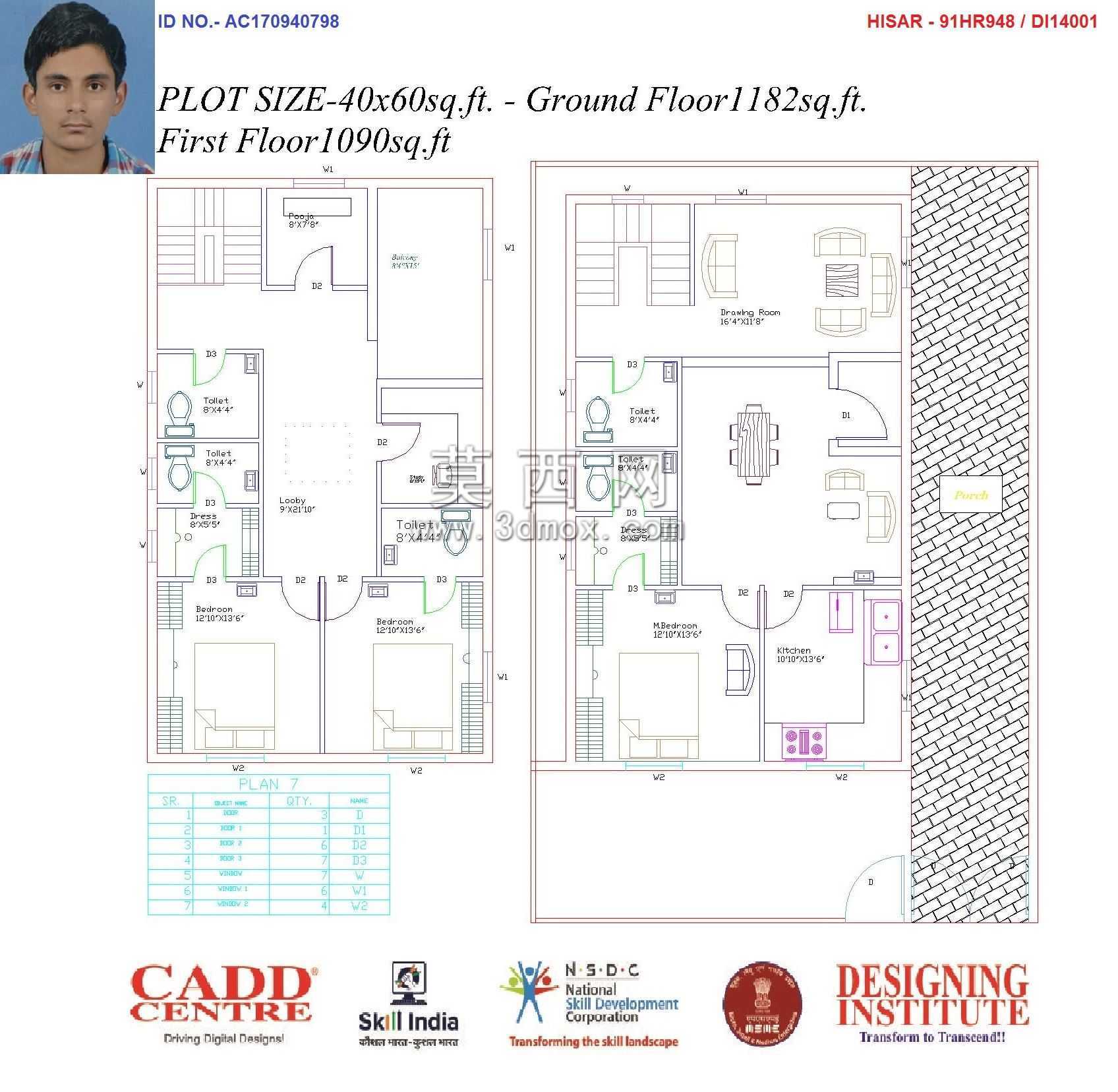

　　这套双层住宅平面方案针对城郊独栋居住场景打造，地块尺寸为40英尺乘60英尺的规整矩形，首层建筑面积1182平方英尺，二层建筑面积1090平方英尺，整体布局兼顾日常居住动线与功能分区合理性，适配三代同堂或多子女家庭的日常使用需求。从实际使用场景出发，首层入户区域设置过渡玄关，避免开门直接直视室内公共区域，保障居住隐私；公共活动区整合客厅、餐厅与开放式厨房空间，三者动线无交叉，日常备餐、用餐、家庭休闲活动可顺畅衔接，厨房紧邻外墙设置，便于排烟管道布设与餐厨垃圾清运。首层配置一间带独立卫浴的长辈卧室，紧邻入户区域，无需上下楼梯即可满足长辈日常起居需求，降低老人行动风险；公共卫生间紧邻公共活动区与长辈房，兼顾访客与家人使用便利性，

　　楼梯间设置在户型中部位置，上下层动线最短，减少公共通道的面积浪费。二层空间作为私密休息区，配置两间带独立储物空间的卧室，可分别作为主卧与儿童房使用，主卧预留独立衣帽间与卫浴空间，满足主人居住私密性需求，公共区域设置小型家庭起居厅，可作为家庭成员二层休闲、阅读的独立空间，避免首层公共活动干扰二层休息。设计过程中充分考虑墙体承重逻辑，上下层承重墙完全对齐，避免后期结构施工出现荷载传递不合理的问题，外墙统一采用240mm厚度承重砌体，内部隔墙采用120mm厚度轻质砌体，在保障结构强度的同时最大化提升室内使用面积。门窗洞口尺寸结合日常采光通风需求设置，南向主要功能空间开窗宽度不小于1.8米，保障冬季自然光入射深度，北向辅助空间设置高窗，

　　兼顾通风与隐私防护，所有卫生间均设置直接对外开窗，避免暗卫带来的通风防潮问题。外围预留1.2米宽的室外散水与检修通道，便于后期外墙维护与管线检修，户型侧边预留室外楼梯接驳位置，可根据业主后期需求加建屋顶露台或三层拓展空间。图纸中明确标注了各功能区的净空尺寸、墙体定位轴线、门窗安装定位尺寸，施工过程中可直接依据轴线定位进行放线，无需二次尺寸换算；给排水点位沿墙体暗敷设计，冷热水管间距预留150mm标准安装距离，排水立管统一设置在户型边角位置，减少对室内空间的视觉干扰；电气点位结合家具摆放预设，开关高度统一设置为距地1.3米，插座根据不同功能区使用需求设置对应高度，厨房区域预留足够的电器插座点位，满足冰箱、烤箱、

　　微波炉等多种厨电同时使用需求。整体布局没有冗余的过道空间，每一处面积都对应实际使用功能，楼梯踏步采用150mm踢面高度、280mm踏面深度的舒适尺寸，上下楼行走无局促感，楼梯下方空间预留储物功能，可作为家庭杂物收纳区使用，进一步提升空间利用率。
