12kW至300kW固体燃料锅炉剖视结构设计

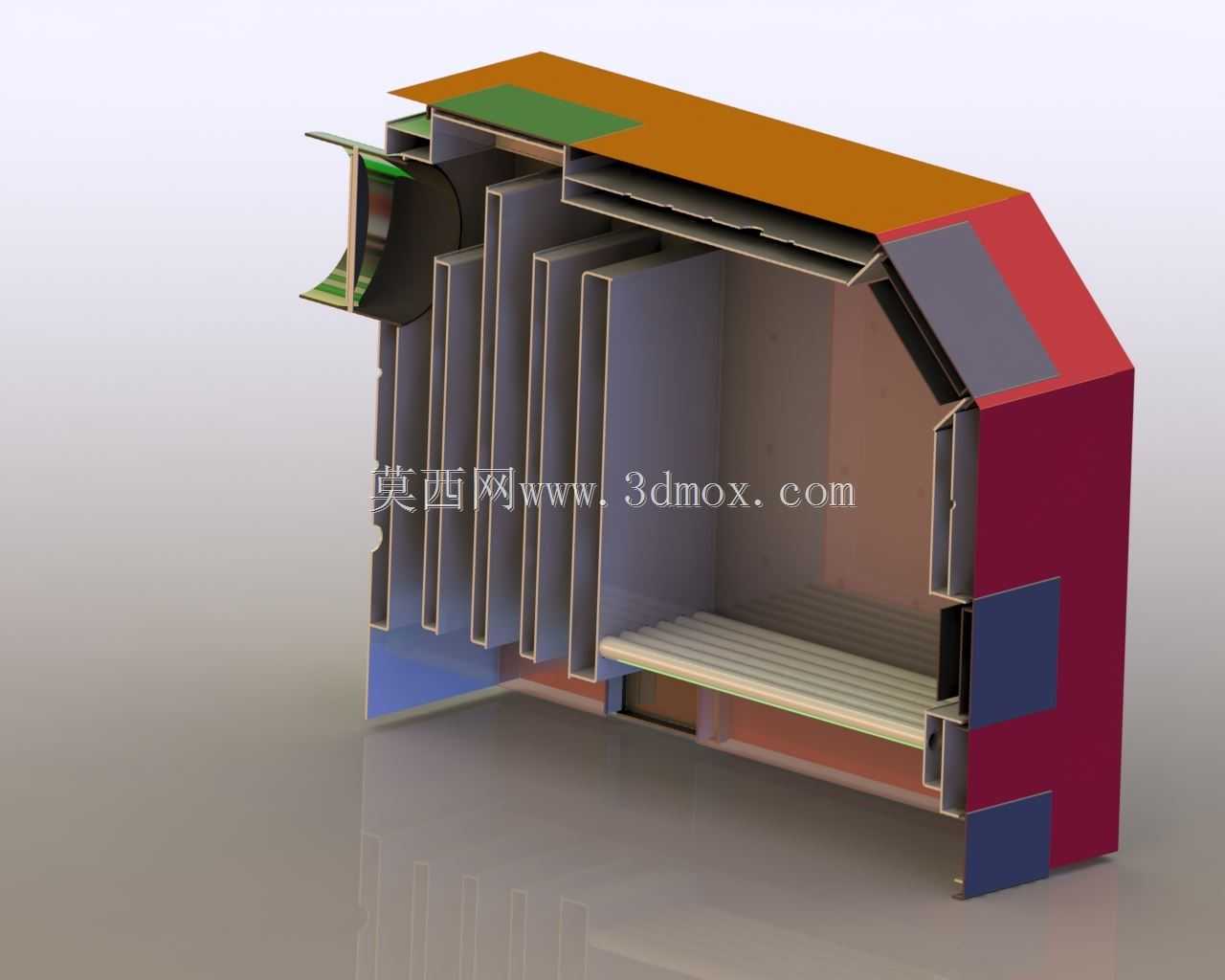

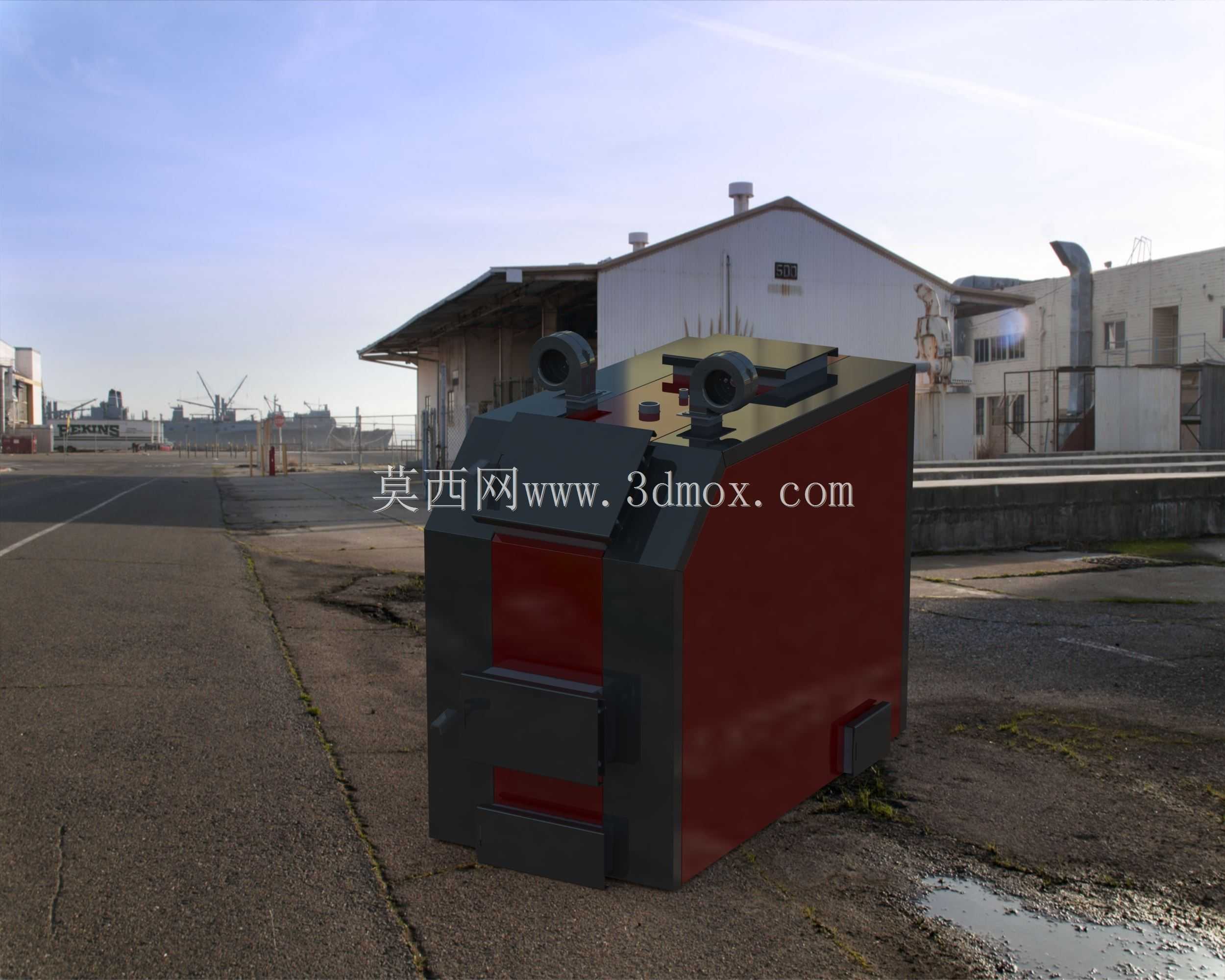

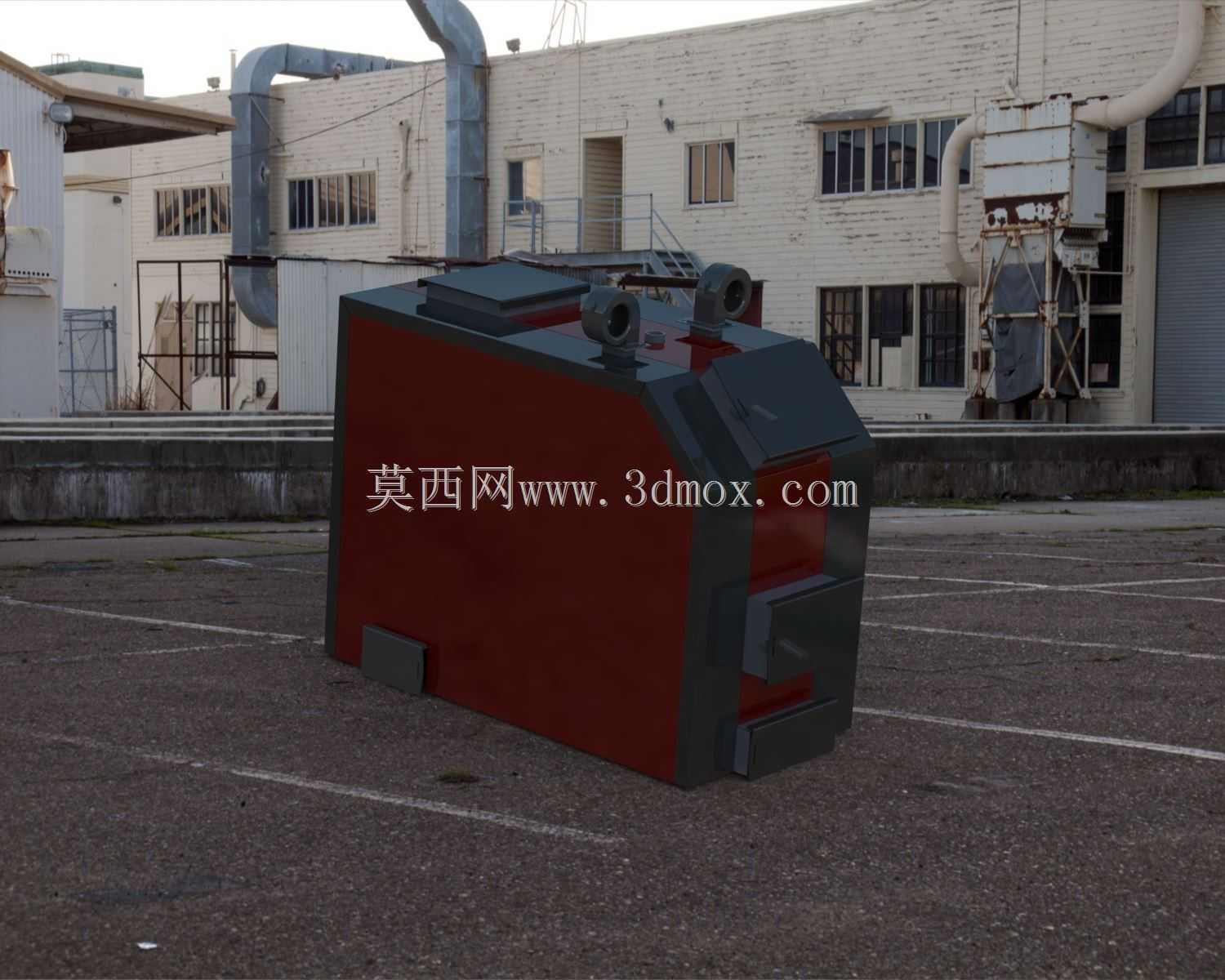

　　该固体燃料锅炉的三维结构采用剖视展示形式，完整呈现了从燃料进料、燃烧换热到烟气流通的全流程内部构造，覆盖12kW到300kW的功率输出区间，可适配民用采暖、小型工业生产供汽、商用场所供热等多类应用场景。从结构布局来看，设备整体采用卧式矩形腔体设计，顶部设置倾斜式封板结构，既可以减少顶部积灰，也能优化内部烟气的流通路径，避免出现烟气滞留的死角。内部沿烟气流动方向依次布置多道平行的折流换热隔板，每道隔板与炉壳内壁之间预留精准的流通间隙，高温烟气在隔板的导流作用下呈S形往复流动，大幅延长烟气与换热壁面的接触时长，充分释放烟气中的余热，提升整体热交换效率。燃烧室区域设置在设备进料端侧，配套的进料接口采用外翻式法兰连接结构，

　　可适配自动上料机构与手动投料两种进料方式，炉排采用平行栅条结构布置在燃烧室底部，栅条之间预留均匀的通风间隙，既可以承托固体燃料，保证燃烧过程的通风量充足，也能让燃烧后的灰渣自然下落至底部集灰腔，方便日常清灰作业。设备侧壁不同高度位置预留了多个检修与检测接口，可根据实际安装需求装配温度传感器、压力检测元件、观火孔或者检修门，方便运行过程中的状态监测与后期维护。从安装边界来看，设备底部设置有均匀分布的支撑脚，可直接固定在混凝土基础或者钢制支架上，不需要额外搭建复杂的安装基座，进出口烟道分别布置在设备的两端侧，可直接对接现场的烟道系统与供热管网，减少现场配管的改造工作量。设计过程中针对不同功率段的结构差异做了模块化处理，

　　小功率段可减少内部换热隔板的数量，压缩设备整体长度，大功率段则对应增加换热隔板数量、扩大燃烧室容积，保证不同功率型号的零部件通用率，降低生产制造的物料成本与加工难度。炉体的外壳采用分段式钣金拼接结构，每一段壳体都设置有对应的折边与连接孔位，装配时可通过螺栓快速拼接，内部的保温层可填充在壳体与换热腔之间的预留间隙内，减少运行过程中的炉体散热损失。在结构强度设计上，每道换热隔板的边缘都设置有折弯加强结构，避免长期高温工况下出现板材变形，同时隔板与炉体内壁的连接采用分段焊接工艺，预留适当的热膨胀余量，防止设备启停过程中因热胀冷缩出现焊缝开裂的问题。烟气出口端设置有扩容式沉降腔，烟气携带的大颗粒灰分可在沉降腔内自然沉降，

　　减少后续烟道与除尘设备的积灰压力。设备整体的外形轮廓规整，没有突出的不规则结构，运输过程中可直接堆叠固定，现场吊装时可利用顶部预设的吊点完成就位，不需要额外制作吊装工装。针对固体燃料燃烧过程中可能出现的结焦问题，燃烧室侧壁预留了清焦操作口，可在停炉状态下快速清理内壁结焦，不需要大面积拆解炉体结构。
