C型夹紧夹具组件二维三维设计图纸

　　在机械加工、装配、检测等多类生产场景中，C型夹具是应用范围极广的夹紧定位部件，这类夹具依靠自身的C型开口结构，能够快速跨装在工件或工装基座上，通过端部的压紧元件实现对工件的稳固夹持，在小批量零件加工、工位临时定位、焊接辅助装夹、检测工序工件固定等场景下，都能看到这类夹具的身影。不同于大型液压或气动夹紧工装，这类手动C型夹具的结构更紧凑，安装调整灵活，不需要额外配置动力源，在没有气源、液压源的零散作业工位，或是需要频繁更换装夹位置的作业场景下，实用性非常突出。

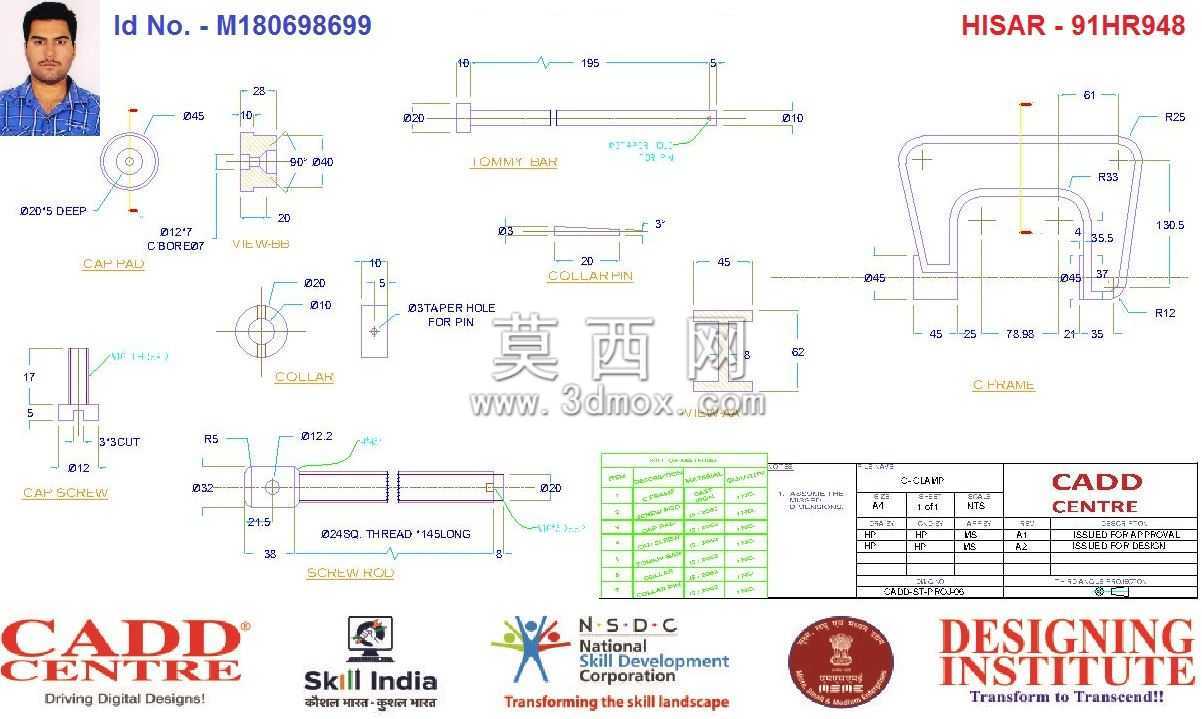

　　从这套C夹具组件的结构设计来看，整体采用了经典的C型框架作为主体承载结构，框架的开口尺寸经过匹配常规装夹需求设计，能够覆盖多数小型板类、轴类、异形件的装夹厚度范围，框架的截面尺寸经过受力校核，在施加常规手动夹紧力的工况下，不会出现框架开口变形、夹持力衰减的问题。组件中包含了多个配合零件，除了主体C型架之外，还有配套的压紧螺杆、调节螺母、定位销、连接轴等零件，每个零件的配合公差都经过合理设定，螺杆与螺母的配合采用了标准传动螺纹，转动顺畅无卡滞，同时具备足够的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，保障装夹可靠性。

　　设计过程中，首先围绕夹具的核心功能——稳定夹持展开，主体C型架的弯折处采用了圆弧过渡结构，避免应力集中导致的结构断裂，同时在压紧端设计了可转动的压头，压头端面做了防滑处理，既能够增大与工件表面的摩擦力，防止夹紧后工件移位，也能避免压头在转动压紧过程中刮伤工件表面。配套的销轴类零件，两端都设计了对应的限位结构，装配后不会出现零件窜动脱落的问题，所有活动配合的零件表面都预留了合理的间隙，即使在车间多粉尘、少量切削液飞溅的工况下，也不会因为杂质卡滞导致夹具无法正常操作。

　　从安装边界与尺寸参数来看，这套夹具的整体外形尺寸适配人工单手操作的需求，握持部位的尺寸符合人体工程学设计，操作人员单手即可完成夹具的位置调整与夹紧操作，不需要借助额外的辅助工具。夹具的各个组成零件都可以单独拆卸更换，当压头、螺杆这类易损件出现磨损后，不需要整体报废夹具，仅更换对应零件即可恢复使用性能，大幅降低了工装的长期使用成本。在实际装配使用时，这套夹具既可以单独作为手动夹紧工具使用，也可以通过框架上预留的安装孔，固定在工装台、焊接变位机、检测平台等设备上，作为工位固定夹紧元件使用，适配多种不同的安装场景。

　　在结构细节处理上，所有零件的棱边都做了倒角处理，没有尖锐的毛刺棱角，避免操作人员在使用过程中被划伤，符合车间作业的安全要求。螺杆的端部设计了便于施力的结构，既可以配合扳手施加更大的夹紧力，也可以直接用手拧动实现快速预紧，兼顾了装夹效率与夹紧力的调节需求。不同零件之间的连接定位都设计了对应的配合止口，装配时不需要反复调整即可保证各零件的同轴度与位置精度，降低了夹具本身的装配难度，即使是没有丰富装配经验的车间作业人员，也能快速完成夹具的组装与调试。

　　这类C型夹具组件在实际生产中，能够替代大量定制化的专用夹紧工装，尤其是在多品种小批量的生产模式下，不需要针对每一种工件单独设计制作专用夹具，通过调整这套夹具的夹紧位置与压紧行程，即可适配多种不同外形尺寸工件的装夹需求，大幅缩短生产准备周期，降低工装制作成本。在焊接作业中，这类夹具可以快速固定焊接工件的相对位置，防止焊接过程中工件移位导致的焊接变形；在机加工工序中，这类夹具可以辅助压板实现对小型工件的辅助压紧，弥补通用台钳装夹范围不足的问题；在产品检测环节，这类夹具可以快速将待测工件固定在检测平台上，方便检测人员使用量具完成尺寸形位公差的检测，不会因为工件晃动影响检测结果的准确性。
