汽车门铰链部件专用多层周转运输料架

　　在汽车主机厂冲压车间与焊装车间的跨工序物料转运场景中，这类定制化的多层周转料架是衔接冲压下线、缓存仓储、焊装上线全链路的核心工位载具，区别于通用平托盘与普通周转车，其结构完全匹配汽车门铰链类冲压结构件的外形特征，从根源上解决异形钣金件转运过程中的磕碰变形、取放效率低、堆码混乱等长期存在的现场问题。

　　从实际使用场景来看，该料架主要承担三类核心转运任务：一是冲压线末端的成品件收集，冲压完成的门铰链件经质检后直接放入对应层位的定位槽内，无需额外打包衬垫即可完成整架收集；二是车间内部的工序间转运，底部配置的静音脚轮适配环氧地坪的推行需求，单架满载后可由人工推行至焊装车间上料区，也可通过叉车实现跨车间的批量转运；三是线边缓存暂存，料架的框架结构自带堆码限位，空载或满载状态下均可实现多层堆码，大幅降低线边缓存区的空间占用率，适配汽车生产多车型混线生产下的柔性物料存储需求。

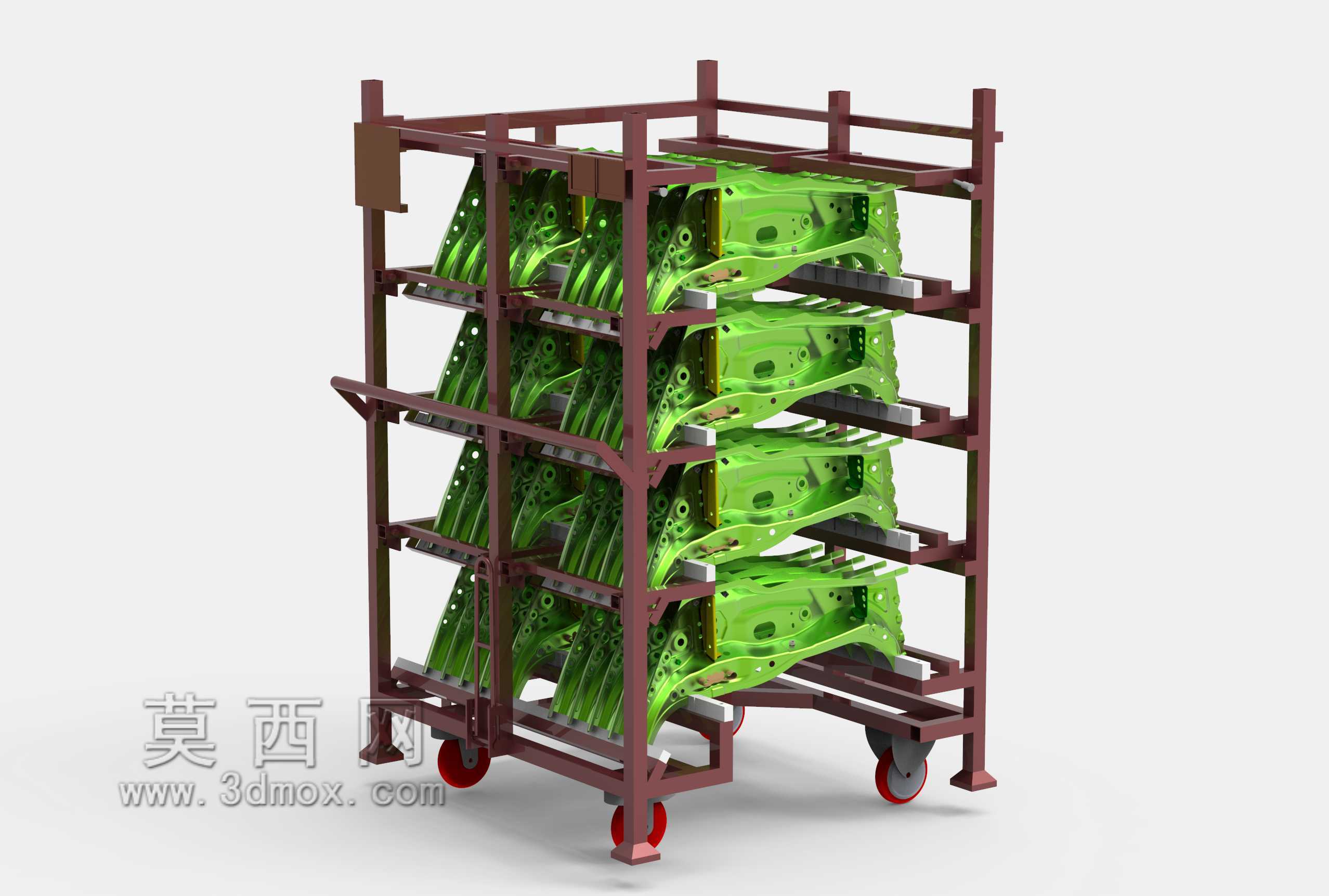

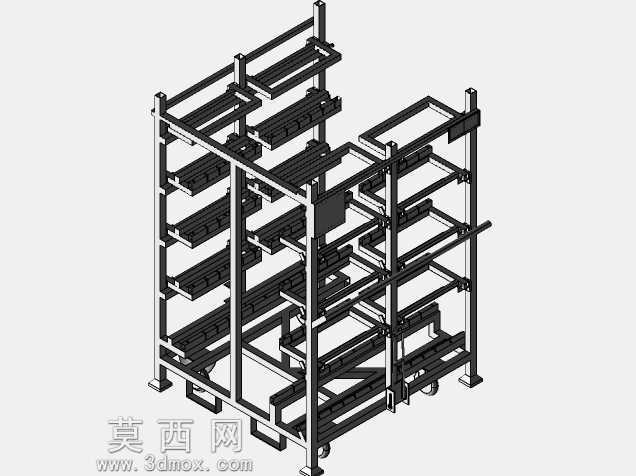

　　功能设计层面，该料架采用四层分层承载结构，每层的定位支撑块完全贴合门铰链件的冲压曲面轮廓，支撑点位选择在零件的非外观面、结构加强筋位置，避免支撑接触造成零件外观面压痕、变形，每层可放置4件门铰链部件，单架额定承载匹配单批次物料配送定额，刚好对应焊装工位2小时的生产用量，减少线边物料补充频次。料架的主体框架采用矩形钢管焊接成型，框架立柱与横梁的连接位置设置三角加强筋，抵消满载推行过程中的侧向冲击力，避免长期使用后框架开焊变形；底部脚轮采用两定两转配置，转向轮带刹车锁定结构，停靠在线边工位时可踩下刹车实现料架完全固定，不会因工位人员碰撞出现滑移。料架单侧设置的竖向挡板可避免转运过程中零件从侧方滑落，同时挡板上预留的标识牌安装位可粘贴零件型号、数量、配送工位等信息，适配车间目视化管理要求。

　　设计思路上，该料架完全遵循人体工程学与精益生产原则，层位高度设置从离地300mm起逐层向上排布，最高层位离地高度不超过1600mm，作业人员取放最下层零件时无需过度弯腰，取放最上层零件时无需垫脚，单次取件动作幅度控制在手臂自然伸展范围内，大幅降低重复取放作业的疲劳强度。定位支撑块采用硬质耐磨非金属材质，与钣金零件接触时不会产生划伤，同时支撑块通过螺栓与框架横梁连接，当后续生产车型切换、门铰链零件外形变更时，仅需更换对应层位的支撑块即可实现料架的重复利用，无需整体重新制作，降低工位器具的长期投入成本。料架的整体宽度适配车间标准通道宽度，可轻松通过1200mm宽的人行通道与2000mm宽的物流通道，转弯半径控制在800mm以内，在狭窄的线边区域也可灵活转向调整位置。

　　安装边界与外形尺寸方面，该料架主体框架长度控制在1200mm，宽度为800mm，整体高度1500mm，空载状态下整体重量控制在85kg，单人即可完成空载推行与位置调整；底部脚轮安装位置突出框架底面20mm，保证框架底部与地面留有足够间隙，避免推行过程中框架底部与地面凸起物、车间线槽盖板发生磕碰；层间净空高度根据门铰链零件的高度设置为280mm，零件放入后上层支撑结构与下层零件顶部留有50mm的安全间隙，避免堆码或推行震动时上下层零件发生碰撞。框架顶部设置的堆码导向柱可插入上层料架底部的定位孔内，堆码后偏移量控制在5mm以内，满载状态下最多可实现3层堆码，整体堆码高度不超过4800mm，适配标准车间的层高与叉车作业高度范围。料架的所有焊接位置均做打磨去毛刺处理，框架表面采用喷塑防锈处理，适配车间内焊渣飞溅、切削液滴落的复杂使用环境，长期使用不会出现锈蚀掉漆问题，使用寿命可达5年以上。
